Пособие к СНиП 2.03.01-84 по проектированию предварительно напряженных железобетонных конструкций из тяжелых и легких бетонов. Часть 9

3.47. Для элементов двутаврового и таврового сечений с полкой в более обжатой зоне (черт. 30) расчет прочности на действие предварительного обжатия производится следующим образом:

если соблюдается условие

Np £ Rb(p) b'f h'f - Rs Asp - Rs As + Rsc A's (132)

(т.е. граница сжатой зоны проходит в полке), расчет производится как при отсутствии полки в более обжатой зоне в соответствии с п. 3.46 при b = b'f ;

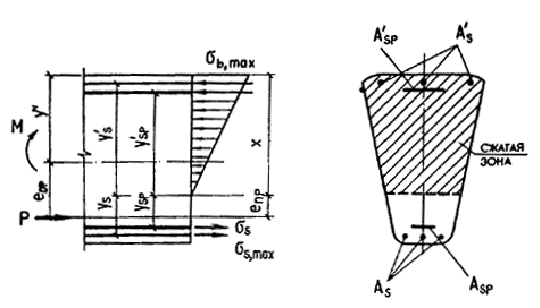

Черт. 30. Схема усилий в поперечном сечении внецентренно обжатого железобетонного элемента с полкой в сжатой зоне

если условие (132) не соблюдается (т.е. граница сжатой зоны проходит в ребре), расчет производится в зависимости от высоты сжатой зоны

,

а) при [см. формулу (21) п. 3.6 при ssc,u = 330 МПа] - из условия

Npe £ Rb(p) bx (h0 - 0,5x) + Rb(p) Aon (h0 - 0,5h¢f) + Rsc A's (h0 - a¢s), (133)

где e - см. п. 3.48;

б) при x > xR - из условия

Npe £ aR Rb(p) bh02 + Rb(p) Aon (h0 - 0,5h¢f) + Rsc A's (h0 - a¢s), (134)

где aR = (1 - 0,5xR);

Aon= (b¢f - b)h¢f — площадь сечения сжатых свесов.

Значения xR и aR при ненапрягаемой арматуре менее обжатой зоны классов А-III и Вр-I можно определять по табл. 33.

Если x > xR , расчетную несущую способность на действие обжатия при необходимости можно несколько увеличить, используя условие (133) при значении х, определенном по формулам (130) или (131), в которых сила Np уменьшается на величину Rb(p) Аon.

3.48. Значение е в условиях. (128), (129), (133) и (134) определяется по формулам:

при натяжении на упоры

; (135)

при натяжении на бетон

. (136)

В формулах (135) и (136):

М — момент от нагрузок, действующих в стадии изготовления; знак «плюс» принимается, если момент усилия Np относительно арматуры S и момент М совпадают по направлению, знак «минус» — если направления этих моментов противоположны;

t0p — эксцентриситет силы Np относительно центра тяжести приведенного сечения;

h — см. пп. 3.39 и 3.45;

у — расстояние от центра тяжести приведенного сечения до наиболее обжатой грани.

Значение в формуле (136) принимается не менее ea (см. п. 3.35).

Примеры расчета

Пример 20. Дано: ребристая плита покрытия длиной 12 м с поперечным сечением ребра по черт. 31; напрягаемая арматура из канатов класса К-7 натягивается на упоры; предварительное напряжение с учетом первых потерь при gsp > l ssp1 = 900 МПа; передаточная прочность тяжелого бетона Rbp = 25 МПа; масса плиты 7,4 т; монтажные петли расположены на расстоянии 800 мм от торца плиты.

Требуется проверить прочность плиты в стадии изготовления.

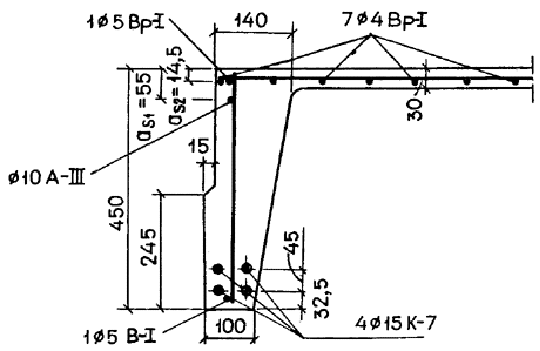

Черт. 31. К примеру расчета 20

Р а с ч е т. Из черт. 31 видно, что в наиболее обжатой зоне располагается напрягаемая арматура класса К-7, площадью А¢sp = 566 мм2 (4 Æ 15). Heнапрягаемую арматуру 1 Æ 5 класса Вр-I, расположенную в этой зоне, в расчете не учитываем, поскольку она не удовлетворяет конструктивным требованиям п. 5.39.

В менее обжатой зоне располагается ненапрягаемая арматура с физическим пределом текучести 1 Æ 10 классов А-III (Аs1 = 78,5 мм2) и 1 Æ 5 Вр-I +7 Æ 4 Вр-I (Аs2 = 19,6 + 87,9 = 107,6 мм2).

Поскольку значения Rs для арматуры классов А-III и Вр-I (Æ4 и Æ5) близки, принимаем точку приложения равнодействующей усилий в арматуре менее обжатой зоны в центре тяжести сечения этой арматуры, и тогда расстояние ее от верхней грани сечения равно:

31,6 мм .

Следовательно, h0 = h - а = 450 - 31,6 = 418 мм.

Из черт. 31 имеем = 55.

Расчетное усилие обжатия, согласно п. 3.44, равно:

Np = (ssp1 - 330)А'sp = (900 - 330) 566 = 322 600 Н = 322,6 кН.

Определяем значение е согласно п. 3.48. Равномерно распределенная нагрузка от собственного веса плиты, учитывая указания п. 2.14 и коэффициент надежности по нагрузке gf = 1,1, будет равна:

6,8 кН/м.

Поскольку монтажные петли располагаются на расстоянии l = 0,8 м от торца, невыгоднейший момент от собственного веса, растягивающий верхнюю грань, будет возникать при подъеме плиты. Определим этот момент с учетом коэффициента 1,4 (см. п. 1.9) для половины сечения плиты:

= 1,52 кН×м.

Тогда e = h0 - a¢p + 368 мм.

Расчетное сопротивление бетона, соответствующее передаточной прочности Rbp = 25 МПа согласно табл. 13 при gb2 = 1, равно Rb(p) = 14,5 МПа, а с учетом коэффициента gs8 = 1,1 (см. табл. 14, поз. 5) - Rb(p) = 1,1×14,5 = 16 МПа.

Поскольку ширина ребра b переменна, принимаем в первом приближении ширину ребра посередине высоты сжатой зоны равной xRh0. Из табл. 33 при Rbp = 25 МПа, тяжелом бетоне и проволочной напрягаемой арматуре находим xR = 0,52. Тогда

= 114,2 мм .

Высота сжатой зоны при Аsp = 0 и А's = 0 равна:

= 214,2 мм.

Поскольку x = x/h0 = 214,2 / 418 = 0,512 < xR = 0,52, прочность проверяем из условия (128). При этом ширину ребра не пересчитываем, так как полученное значение x близко к xR:

Rb(p) bx (h0 - 0,5х) = 16 × 114,2 × 214,2 (418 - 0,5 × 214,2) =

= 121,7 × 106 Н×мм = 121,7 кН×м > Np e = 322,6 × 0,368 = 118,7 кН×м,

т.е. прочность в стадии изготовления обеспечена.

Центрально-растянутые элементы

3.49 (3.26). При расчете сечений центрально-растянутых железобетонных элементов должно соблюдаться условие

N £ h Rs Asp,tot + Rs As,tot , (137)

где h — см. п. 3.7;

Asp,tot, As,tot — площади сечения всей продольной соответственно напрягаемой и ненапрягаемой арматуры.

Внецентренно растянутые элементы

РАСЧЕТ ЭЛЕМЕНТОВ ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ
ПРИ РАСПОЛОЖЕНИИ ПРОДОЛЬНОЙ СИЛЫ
В ПЛОСКОСТИ СИММЕТРИИ

3.50 (3.27). Расчет прямоугольных сечений внецентренно растянутых элементов с арматурой, сосредоточенной у наиболее растянутой и у сжатой (наименее растянутой) граней, должен производиться в зависимости от положения продольной силы N:

а) если продольная сила N приложена между равнодействующими усилий в арматуре S и S' (черт. 32, а), т.е. при е' £ h0 — а¢, - из условий:

Ne' £ (hRsAsp + RsAs) (h0 - а¢); (138)

Ne £ (hRsA¢sp + RsA¢s) (h0 - а¢) , (139)

где h —см. п. 3.7;

при симметричной арматуре используется только условие (138);

б) если продольная сила N приложена за пределами расстояния между равнодействующими усилий в арматуре S и S' (черт. 32, б), т.е. при е' > h0 - а¢, - из условия

Ne £ Rb bx(h0 - 0,5x) + Rsc A's (h0 - а¢s) + ssc A¢sp (h0 - a¢p ) , (140)

при этом высота сжатой зоны х определяется по формуле

, (141)

где gs6 - см. формулу (23); при этом допускается определять из формулы (141) без учета gs6;

ssc — см. п. 3.8.

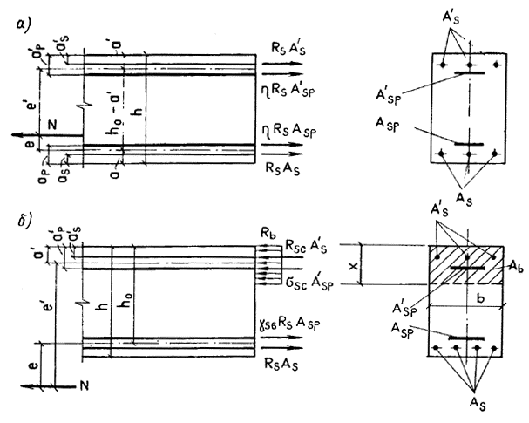

Черт. 32. Схема усилий в прямоугольном сечении внецентренно
растянутого железобетонного элемента при расчете его на прочность

а — продольная сила N приложена между равнодействующими усилий
в арматуре S и S'; б — то же, за пределами расстояния между
равнодействующими усилий в арматуре S и S'

Если полученное из расчета по формуле (141) значение х > xRh0, в условие (140) подставляется х = xRh0, где определяется согласно п. 3.6.

Если х < 0, прочность сечения проверяется из условия (138).

При применении ненапрягаемой арматуры с условным пределом текучести следует учитывать примечание к п. 3.3.

П р и м е ч а н и е. Если при е' > h0 - а' высота сжатой зоны, определенная без учета ненапрягаемой арматуры S',

меньше 2a¢s, расчетную несущую способность можно несколько увеличить, произведя расчет по формулам (140) и (141) без учета ненапрягаемой арматуры S'.

3.51. Элементы прямоугольного сечения с симметричной арматурой, расположенной в несколько рядов по высоте сечения, рассчитываются при силе N, приложенной между крайними рядами арматуры, из условия

Ne1 £ h Rs Ssp + Rs Ss , (142)

где e1 — расстояние от силы N до оси, перпендикулярной направлению эксцентриситета и проходящей через наименее растянутый ряд арматуры;

Ssp, Ss — статические моменты площади сечения соответственно всей напрягаемой и всей ненапрягаемой арматуры относительно той же оси;

h — см. п. 3.7.

Если сила N приложена за пределами расстояния между крайними рядами арматуры, расчет производится по формулам общего случая согласно п. 3.53.

3.52. Определение требуемого количества продольной арматуры производится следующим образом:

а) при e' £ h0 - а' площадь сечения напрягаемой арматуры S и S¢ определяется соответственно по формулам:

; (143)

; (144)

б) при e' > h0 - а' площадь сечения напрягаемой арматуры S определяется по формуле

, (145)

где x определяется по табл. 28 в зависимости от значения

; (146)

gs6 — см. п. 3.7.

При этом должно соблюдаться условие am £ aR = xR (1 - xR/2) (xR — см. табл. 26 или 27). В противном случае следует увеличить площадь сечения ненапрягаемой арматуры A's, повысить класс бетона или увеличить размеры сечения.

Если am < 0, площадь сечения напрягаемой арматуры S определяется по формуле (143).

При подборе симметричной напрягаемой арматуры в первом приближении в формулах (145) и (146) принимается A¢sp = 0. При этом, если напряжение ssc сжимающее (т.e. ssc > 0), повторный расчет можно не производить.

П р и м е ч а н и е. При e' > h0 - a' и при отсутствии напрягаемой арматуры S' необходимое количество напрягаемой арматуры S можно несколько снизить, если значение x, определенное по табл. 28 без учета ненапрягаемой арматуры S', т. e. по значению , оказывается меньше 2a's/h0. В этом случае площадь сечения напрягаемой арматуры S определяется по формуле

, (147)

где значение z и значение x, необходимое для вычисления gs6, определяются по табл. 28 в зависимости от .

Общий случай расчета нормальных сечений
внецентренно растянутого элемента
(при любых сечениях, внешних усилиях и любом армировании)

3.53. Расчет нормальных сечений внецентренно растянутого элемента в общем случае (черт. 33) должен производиться из условия

Ne' £ S ssi Ssi - Rb Sb , (148)

где e' — расстояние от продольной силы N до оси, параллельной прямой, ограничивающей сжатую зону и проходящей через точку сжатой зоны, наиболее удаленную от указанной прямой;

ssi — напряжение в 1-м стержне продольной арматуры;

Ssi — статический момент площади сечения i-го стержня продольной арматуры относительно указанной оси;

Sb — статический момент площади сечения сжатой зоны бетона относительно указанной оси.

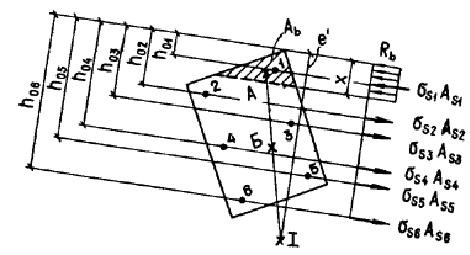

Черт. 33. Общий случай расчета внецентренно растянутого элемента

I — точка приложения растягивающей силы N; А — точка приложения равнодействующей усилий в арматуре и бетоне сжатой зоны; Б — точка приложения равнодействующей усилий в арматуре растянутой зоны;
1-6 — арматурные стержни

Высота сжатой зоны бетона х и напряжения ssi определяются из совместного решения уравнений (61)—(64) с добавлением в левую часть формулы (61) значения N.

При косом внецентренном растяжении для определения положения границы сжатой зоны кроме использования формул (61)—(64) требуется соблюдение дополнительного условия, что точки приложения внешней продольной силы, равнодействующей сжимающих усилий в бетоне и арматуре и равнодействующей усилий в растянутой арматуре должны лежать на одной прямой.

Расчет сечений, наклонных к продольной оси элемента

3.54. Расчет наклонных сечений внецентренно растянутых элементов на действие поперечной силы производится как для изгибаемых элементов согласно пп. 3.19-3.30; при этом в случаях, когда N < Р, значение Р в формуле (75) уменьшается на значение продольной силы N, а в случаях, когда N > Р, формула (75) заменяется формулой

, (149)

при этом значение jn принимается по абсолютной величине не более 0,8. Здесь Р — усилие от предварительного напряжения в арматуре, расположенной в растянутой зоне; при расположении силы N между крайними рядами арматуры учитывается усилие от всей напрягаемой арматуры, кроме арматуры наименее растянутого ряда. В этом случае рабочая высота сечения h0 отсчитывается от наиболее растянутого ряда.

Расчет наклонных сечений внецентренно растянутых элементов на действие изгибающего момента производится как для изгибаемых элементов согласно пп. 3.31-3.34. При этом высота сжатой зоны в наклонном сечения определяется с учетом растягивающей силы N по формуле (141) или согласно п. 3.53.

Примеры расчета

Внецентренно растянутые элементы

Пример 21. Дано: размеры сечения нижнего пояса безраскосной фермы — b = 220 мм, h = 240 мм, a = a' = 40 мм; бетон класса В30; продольная напрягаемая арматура симметричная класса A-IV (Rs = 510 МПа, h = 1,2), площадью сечения Asp = А¢sp = 763 мм2 (3 Æ 18); продольная растягивающая сила N = 600 кН; максимальный изгибающий момент М = 24 кН•м.

Требуется проверить прочность нормального сечения.

Р а с ч е т. h0 = h - а = 240 - 40 = 200 мм;

= 0,04 м = 40 мм ;

е¢ = е0 + 40 = 120 мм .

Так как e' = 120 мм < h0 - a' = 200 - 40 = 160 мм, прочность сечения проверяем из условия (138). Условие (139) не проверяем, поскольку арматура симметричная:

h Rs Asp (h0 - a¢p) = 1,2 × 510 × 763 (200 - 40) = 74,7 × 106 H×мм =

= 74,7 кН×м > Ne¢ = 600 × 0,12 = 72 кН×м,

т.e. прочность сечения обеспечена.

Пример 22. Дано: П-образная плита перекрытия; к нижней грани ее продольного ребра приложена растягивающая сила N = 66 кН, вызванная сдвигающими усилиями в диске перекрытия от ветровых нагрузок; размеры поперечного сечения плиты (для половины сечения) — h = 400 мм, b = 85 мм, b'f = 350 мм, h'f = 50 мм, а = 37 мм; бетон класса В25 (Rb = 19 МПа при gb2 = 1,1); продольная растянутая арматура напрягаемая класса A-V (Rs = 680 МПа) и ненапрягаемая класса А-III (Rs = 365 МПа); площади сечения арматуры Аsp = 314 мм2 (1 Æ 20) и Аs = 785 мм2 (1 Æ 10).

Требуется проверить прочность нормального сечения плиты.

Р а с ч е т. h0 = h — а = 400 — 37 = 363 мм. Поскольку сила приложена за пределами расстояния между арматурой S и S', прочность сечения проверяем согласно п. 3.50б.

Предполагая, что граница сжатой зоны проходит в полке, расчет ведем как для прямоугольного сечения (по аналогии с изгибаемыми элементами), принимая b = b'f = 350 мм. При этом, если х < h¢f, т.е. = 0,138, то x меньше 0,5 xR (см. табл. 26) и, следовательно, согласно п. 3.7, можно принять gs6 = h = 1,15.

По формуле (141) определим высоту сжатой зоны х:

=

= 31,3 мм < h¢f = 50 мм ,

т.e. граница сжатой зоны действительно проходит в полке.

Определим Ne - момент внешних сил относительно точки приложения равнодействующей усилий в арматуре S:

Ne = Na + М = 66 × 0,037 + 69 = 71,44 кН×м.

Прочность сечения проверяем из условия (140):

Rb bx (h0 - 0,5х) = 19 × 350 × 31,3(363 - 0,5 × 31,3) = 72,3 × 106 H×мм =
= 72,3 кН
×м > Ne = 71,44 кН×м,

т.е. прочность сечения обеспечена.

Пример 23. Дано: размеры сечения — b = 240 мм, h = 360 мм; расположение продольной напрягаемой арматуры класса A-V (Rs = 680 МПа) — по черт. 34; центрально-приложенная растягивающая сила N = 1000 кН; изгибающий момент М = 80 кН×м; площадь сечения всей продольной арматуры Asp,tot = 2513 мм2 (8 Æ 20).

Черт. 34. К примеру расчета 23

1 - центр тяжести сечения

Требуется проверить прочность нормального сечения.

Р а с ч е т. Расстояние от крайнего ряда арматуры до центра тяжести сечения, согласно черт. 34, равно:

120 мм .

Поскольку e0 = M / N = 80 / 1000 = 0,08 м = 80 мм < a1 = 120 мм, сила N приложена между крайними рядами арматуры и прочность сечения можно проверить из условия (142).

Статический момент площади сечения всей арматуры относительно крайнего ряда арматуры равен:

Ssp = Аsp,tot a1 = 2513 • 120 = 301600 мм3 .

Расстояние от силы N до наименее растянутого ряда арматуры e1 = e0 + a1 = 80 + 120 = 200 мм.

Согласно п. 3.7, h = 1,15 (для арматуры класса A-V);

h Rs Ssp = 1,15 × 680 × 301 600 = 235,85 × 106 H×мм =
= 235,85 кН
×м > Ne1 = 1000 × 0,2 = 200 кН×м,

т. е. прочность сечения обеспечена.

Пример 24. Дано: размеры сечения нижнего пояса подстропильной фермы — b = 550 мм, h = 210 мм, а = а' = 50 мм; продольная напрягаемая арматура в виде канатов класса К-7, диаметром 15 мм (Rs = 1080 МПа); продольная растягивающая сила N = 2200 кН×м; изгибающий момент М = 44 кН×м.

Требуется определить площадь сечения симметричной продольной арматуры.

Р а с ч е т. h0 = h - a = 210 - 50 = 160 мм;

e0 = M / N = 44 / 2200 = 0,02 м = 20 мм;

е' = e0 + h / 2 - a = 20 + 210 / 2 - 50 = 75 мм.

Так как h0 - a' = 160 - 50 = 110 мм > е' = 75 мм, площадь сечения арматуры S и S¢ определяем по формуле (143), принимая h = 1,15:

1208 мм2.

Принимаем Asp = А'sp = 1273 мм2 (9 Æ 15 К-7).

Пример 25. Дано: размеры сечения нижнего пояса безраскосной фермы — b = 240 мм, h = 360 мм, а = а' = 60 мм; бетон класса В30 (Rb = 15,5 МПа при gb2 = 0,9); продольная напрягаемая арматура класса A-V (Rs = 680 МПа); растягивающая сила N = 480 кН; изгибающий момент М = 72 кН×м.

Требуется определить площадь сечения симметричной продольной арматуры.

Р а с ч е т. h0 = h - а = 360 - 60 = 300 мм; е0 = M / N = 72 / 480 = 0,15 м = 150 мм;

е' = е0 + h/2 - а¢ = 150 + 360 / 2 - 60 = 270 мм;

е = е0 - h/2 + а = 150 - 360/2 + 60 = 30 мм.

Так как h0 - а¢ = 300 — 60 = 240 мм < е' = 270 мм, арматуру подбираем согласно п. 3.52б.

Тогда по формуле (145) определяем значение am, принимая в первом приближении A'sp = 0:

= 0,043 .

Из табл. 28 для am = 0,043 находим x = 0,045.

Из табл. 26 при gb2 = 0,9, классе арматуры A-V, классе бетона В30 и (ssp + Dssp)/Rs = 0,6 (см. примечание к табл. 26) находим xR = 0,5.

Так как x = 0,045 < 0,5 xR = 0,25, принимаем gs6 = h = 1,15.

Площадь сечения арматуры S определяем по формуле (145):

678 мм2 .

При sp = gsp0,6Rs = 1,1 × 0,6 × 680 = 449 МПа значение ssc = ssc,u -s¢sp = 500 — 449 > 0, следовательно, повторный расчет не производим.

Принимаем Аsp = А¢sp = 760 мм2 (2 Æ 22).

Пример 26. Дано: элемент нижнего пояса безраскосной фермы с размерами сечения — b = 220 мм, h = 240 мм, a = а¢ = 40 мм; длина элемента в свету между стойками 2,8 м; бетон тяжелый класса В30 (Rbt = 1,1 МПа при gb2 = 0,9); поперечная арматура — в виде согнутых сеток из проволоки класса Bp-I (Rsw = 260 МПа при d = 5 мм); продольная центрально-приложенная растягивающая сила N = 300 кН; усилие обжатия от симметрично расположенной в два ряда напрягаемой арматуры Р = 480 кН; поперечная сила, постоянная по длине элемента, Q = 17 кН; максимальный изгибающий момент в сечении у конца элемента Mmax = 23,8 кН•м; характеристики приведенного сечения: Ared = 58100 мм2, Ired = 286,7 • 106 мм4.

Требуется определить диаметр и шаг поперечных стержней (хомутов).

Р а с ч е т. h0 = h - a = 240 - 40 = 200 мм.

Согласно п. 3.54, определим коэффициент jn. Поскольку напрягаемая арматура расположена в два ряда и симметрично относительно центра тяжести сечения, в значении P учитываем усилие только от половины напрягаемой арматуры, т.е. Р = 0,5 • 480 = 240 кН.

Так как Р = 240 кН < N = 400 кН, jn определяем по формуле (149):

= -0.661 .

Поскольку ½jn½ = 0,661 < 0,8, оставляем jn = -0,661.

Согласно п. 3.19, выясним, требуются ли хомуты из условия прочности. Для этого проверим условие (93) при длине проекции наклонного сечения с, равной длине участка, где образуются нормальные трещины, т.е. при с = , где Mcrc1 — внешний изгибающий момент, соответствующий образованию трещин.

Определим момент Мcrc1 из условия (190), представив его в виде равенства

Мr = Мcrc1 + Nr = Мcrc = Rbt Wpl + Р (e0p + r),

откуда при e0p = 0 имеем

Mcrc1 = Rbt Wpl + (P - N)r (здесь Р - полное усилие обжатая).

Согласно пп. 4.2 и 4.3, определяем Wpl и r:

= 120 мм ; = 239×106 мм3 ;

Wpl = g Wred = 1,75 • 239 • 106 = 4,18 • 106 мм3 (здесь у = 1,75; см. табл. 39).

Принимая в целях упрощения расчета j = 0,8, имеем

= 32,9 мм .

Следовательно, Мcrc1 = 1,1 • 4,18 • 106 + (480 - 400) 103 • 32,9 =
= 7,23 • 106 H
×мм = 7,23 кН×м;

= 0,975 м .

Поскольку с = 975 мм > 2,5 h0 = 2,5 • 200 = 500 мм, согласно п. 3.30,

Qb1 = Qb.min = jb3 (1+jn)Rbtbh0 = 0,6( -0,661)1,1×220×200 =9845 H =95 кН,

где jb3 = 0,6 (см. табл. 29).

Qb1 = 9,85 кН < Q = 17 кН, т.е. условие (94) не выполняется, и хомуты подбираем из расчета по прочности согласно п. 3.23а.

По формуле (73) определяем Мb, принимая jb2 = 2 (см. табл. 29) и jf= 0:

Mb = jb2 (1+jn) Rbt bh02 = 2(1 - 0,661)1,1×220×2002 = 6,56 × 106 H×мм.

Поскольку поперечная сила не изменяется по длине элемента, принимаем длину проекции с равной длине элемента, т.е. с = 2,8 м.

Qb = Mb/с = 6,56/2,8 = 2,34 кН < Qb,min = 9,85 кН.

Принимаем Qb = Qb, min = 9,85 кН.

Поскольку с = 2,8 м > 2/h0 = 2 • 0,2 = 0,4 м, то co = 2h0 = 0,4 м.

Тогда = 1 .

Так как х = = 0,727 < x0 , значение qsw определяем по формуле (79) :

= 21,25 кН/м .

Максимально допустимый шаг хомутов, согласно п. 3.21, равен:

=

= 289 мм > = 40 мм .

Принимаем шаг хомутов s = 200мм < 2b = 440 мм (см. п. 5.38).

Тогда = 16,3 мм2 .

Принимаем два хомута диаметром по 4 мм (Аsw = 21,1 мм2).

Элементы, работающие на кручение с изгибом

3.55. Расчет элементов, работающих на кручение с изгибом, производится согласно пп. 3.82—3.92 «Пособия по проектированию бетонных и железобетонных конструкций из тяжелых и легких бетонов без предварительного напряжения арматуры». При этом напрягаемая арматура учитывается в расчете аналогично ненапрягаемой со своим расчетным сопротивлением без учета коэффициента gs6, а ссылки на другие разделы указанного Пособия заменяются ссылками на соответствующие разделы настоящего Пособия (определение xR по п. 3.6, расчет нормальных сечений по пп. 3.22—3.30, определение значения Mu по п. 3.43).

РАСЧЕТ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ
НА ВЫНОСЛИВОСТЬ

3.56. Расчет железобетонных конструкций на выносливость производится при воздействии многократно повторяющейся (подвижной или пульсирующей) нагрузки, вызывающей значительный перепад напряжений в бетоне или растянутой арматуре, если число повторений нагрузки за период эксплуатации здания или сооружения достаточно велико (порядка 105 и более).

Таким нагрузкам подвергаются подкрановые балки, эстакады, шпалы, перекрытия под неуравновешенные машины (например, вентиляторы, центрифуги) и т. п.

Подкрановые балки при легком режиме работы кранов на выносливость не рассчитываются.

3.57 (3.48). Расчет на выносливость сечений, нормальных к продольной оси элементов, должен производиться из условий:

а) для сжатого бетона

sb,max £ Rb , (150)

где sb,max — максимальное нормальное напряжение в сжатом бетоне;

Rb — расчетное сопротивление бетона сжатию, принимаемое по табл. 13 при gb2 = 1,0 и умноженное на коэффициент условий работы gb1, определяемый согласно п. 3.60;

б) для растянутой арматуры

ss,max £ Rs , (151)

где ss,max — максимальное напряжение в растянутой арматуре, определяемое по формуле

ss,max = a' sbs + ssp , (152)

здесь a' — коэффициент приведения арматуры к бетону, принимаемый по табл. 34;

sbs — напряжение в бетоне на уровне наиболее растянутого ряда арматуры;

ssp — принимается при коэффициенте gsp < 1,0;

Rs — расчетное сопротивление растянутой арматуры, умноженное на коэффициент условий работы gb3, а при наличии сварных соединений — также на коэффициент gs4, определяемое согласно п. 3.61.

Таблица 34


Бетон

Значение коэффициента приведения
при классах бетона


В15

В20

В25

В30

В35

В40
и выше

Тяжелый

25

22,5

20

15

12,5

10

Легкий на кварцевом песке


50


42


36


30,5


28,5


26,5

Напряжения sb,max и sbs определяются от действия внешних нагрузок и от усилия предварительного обжатия Р как для упругого тела (см. п. 1.21) по приведенному сечению, принятому согласно п. 3.58.

В зоне, проверяемой по сжатому бетону, при действии многократно повторяющейся нагрузки следует избегать возникновения растягивающих напряжении.

Сжатая арматура на выносливость не рассчитывается.

3.58. При расчете на выносливость приведенное сечение принимается следующим образом:

если в сечении не образуются нормальные трещины, т.е. если выполняется условие (182) при замене в нем значения Rbt,ser на Rbt (при учете gb1), приведенное сечение включает в себя полное сечение бетона, а также площадь сечения всей продольной арматуры, умноженной на коэффициент приведения , определяемый по табл. 34;

если в сечении образуются нормальные трещины, приведенное сечение включает в себя площадь сечения только сжатого бетона, а также площадь сечения всей продольной арматуры, умноженную на коэффициент a'.

В этом случае высота сжатой зоны х для изгибаемых элементов определяется из уравнения

, (153)

где enp — расстояние от нейтральной линии до точки приложения усилия P:

enp = y' + е0p - x ; (154)

здесь у' — расстояние от центра тяжести полного приведенного сечения до наиболее сжатой грани;

Ib — момент инерции сжатой зоны бетона относительно нейтральной линии;

Sb, Ssp, Ss, S¢sp, S¢s — соответственно статические моменты сжатой зоны бетона и сечений напрягаемой и ненапрягаемой арматуры S и S¢ относительно нейтральной линии;

уsp, у'sp, ys, y¢s — расстояния от нейтральной линии соответственно до центра тяжести сечений напрягаемой и ненапрягаемой арматуры S и S' (черт. 35).

Черт. 35. Схема расположения усилий в поперечном сечении
с трещиной, рассчитываемом на выносливость

Для изгибаемых элементов, выполняемых без предварительного напряжения, уравнение (153) принимает вид

Sb - a'Ss + a'S's = 0. (155)

Для внецентренно сжатых или внецентренно растянутых элементов положение нейтральной линии также определяется из уравнения (153), левая часть которого принимается равной Mn / Ntot , гдеMn — момент внешней силы N и усилия обжатия Р относительно нейтральной линии; Ntot = Р ± N (знак «плюс» принимается при сжимающей силе N, знак «минус» — при растягивающей силе N).

Если точка приложения растягивающей силы Ntot (определенная с учетом всех внешних воздействий) находится между центрами тяжести арматуры S и S', в сечении возникают только растягивающие напряжения и в приведенном сечении учитывается только площадь сечения арматуры.

Для элементов прямоугольного, таврового или двутаврового сечений при наличии нормальных трещин уравнение (153) приобретает вид

; (156)

для изгибаемых элементов

es,tot = + esp ;

для внецентренно нагруженных элементов:

es,tot = ;

; ; .

Полученное из уравнения (156) значение x = x/h0 должно удовлетворять условиям x ³ d и x £ (h - hf) / h0.

При отсутствии в сжатой зоне свесов в уравнении (156) принимается df = 2a¢ / h0.

Для предварительно напряженных конструкций, у которых не образуются нормальные трещины, характеристики приведенного сечения допускается определять при коэффициенте приведения a = Es / Eb .

3.59 (3.49). Расчет на выносливость сечений, наклонных к продольной оси элемента, должен производиться из условия, что равнодействующая главных растягивающих напряжений, действующих на уровне центра тяжести приведенного сечения, должна быть полностью воспринята поперечной арматурой при напряжениях в ней, равных сопротивлениям Rs, т.е. должно выполняться условие

, (157)

где smt - главное растягивающее напряжение на уровне центра тяжести приведенного сечения, вычисляемое согласно п. 4.9;

sy, tху - соответственно сжимающее напряжение в направлении, перпендикулярном продольной оси, и касательное напряжение, определяемые на том же уровне, что и напряжение smt, согласно пп. 4.10-4.12;

Rs - расчетное сопротивление хомутов и отгибов с учетом коэффициентов условий работы gs3 и gs4 (см. п. 3.61);

q - угол наклона отгибов к продольной оси элемента на уровне центра тяжести сечения в рассматриваемом сечении;

sinc - расстояние между плоскостями отгибов, измеренное по нормали к ним; при одной плоскости отгибов за sinc принимается расстояние между этой плоскостью и гранью опоры; при двух и более плоскостях отгибов значение sinc определяется согласно черт. 36.

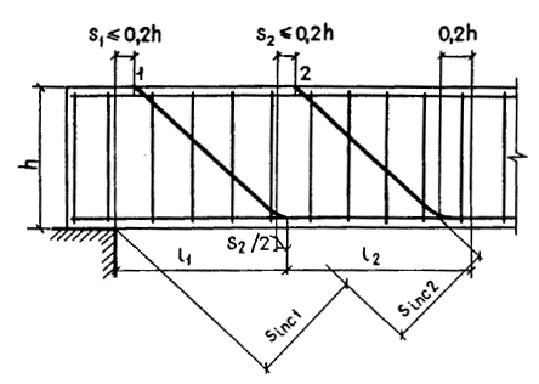

Черт. 36. Учет отогнутых стержней при расчете наклонных сечений
на выносливость

1-1, 2-2 - плоскости отгибов; для 1-1 sinc = (sinc1 + sinc2)/2; для 2-2 sinc = sinc2; l1 и l2 - длины участков элемента при учете соответственно плоскостей отгибов 1-1 и 2-2

Отгибы учитываются в расчете, если расстояние от грани опоры до начала первого отгиба (s1), а также расстояние между концом предыдущего и началом следующего отгиба (s2) не превышают 0,2h (см. черт. 36).

При вычислении smt, sу и txy приведенное сечение определяется согласно п. 3.58.

Расчет производится для каждого участка с постоянной интенсивностью поперечного армирования. При наличии отгибов учитывается среднее значение smt на участке рассматриваемого отгиба (см. черт. 36).

Для элементов, в которых поперечная арматура не предусматривается (см. п. 5.41), должны быть выполнены требования п. 4.9 при замене в условиях (183) и (184) расчетных сопротивлений бетона Rb,ser и Rbt,ser соответственно расчетными сопротивлениями Rb и Rbt, умноженными на коэффициент условий работы gb1 согласно табл. 35.

Таблица 35 (16)


Бетон


Состояние бетона по влажности

Коэффициент условий работы бетона gb1 при коэффициенте асимметрии цикла rb, равном



0-0,1

0,2

0,3

0,4

0,5

0,6

0,7

1. Тяжелый

Естественной влажности

0,75

0,80

0,85

0,90

0,95

1,00

1,00


Водонасыщенный

0,50

0,60

0,70

0,80

0,90

0,95

1,00

2. Легкий

Естественной влажности

0,60

0,70

0,80

0,85

0,90

0,95

1,00


Водонасыщенный

0,45

0,55

0,65

0,75

0,85

0,95

1,00

Расчет на выносливость наклонных сечений коротких консолей, поддерживающих подкрановые балки и т.п. конструкции, производится согласно п. 3.99 «Пособия по проектированию бетонных и железобетонных конструкций из тяжелых и легких бетонов, выполняемых без предварительного напряжения арматуры», принимая расчетные сопротивления бетона Rb и Rbt с учетом коэффициента gb1.

3.60. Коэффициенты условий работы бетона gb1, применяемые при действии многократно повторяющейся нагрузки, определяются в зависимости от коэффициента асимметрии цикла rb:

, (158)

где sb,min, sb,max - соответственно наименьшее и наибольшее напряжение в бетоне в пределах цикла изменения нагрузки, определяемые согласно пп. 3.57 и 3.58; при этом напряжения принимаются со своими знаками: при проверке условия (150) за положительные принимаются напряжения сжатия, а при проверке условий (182) и (183) - напряжения растяжения.

При rb ³ 0 коэффициент gb1 принимается по табл. 35.

При определении расчетного сопротивления Rbt или Rbt,ser, если напряжение растяжения сменяется напряжением сжатия, за величину sb,min принимаются сжимающие напряжения. В этом случае коэффициент gb1 для тяжелого бетона естественной влажности при 0 > rb ³ -5 определяется по формуле

gb1 = 0,7 - 0,06 ½rb ½ . (159)

При gb1 = 1,00 расчет на выносливость сжатого бетона можно не производить.

При проверке образования наклонных трещин коэффициенты условий работы gb1, вводимые на расчетные сопротивления Rbt (Rbt,ser) и Rb (Rb,ser), определяются соответственно в зависимости от

и , (160)

где smc,min , smc,max , smt,min , smt,max — соответственно наименьшие и наибольшие главные сжимающие и главные растягивающие напряжения в бетоне в пределах цикла изменения нагрузки, определяемые согласно п. 4.9 по полному приведенному сечению.

При определении напряжений бетона, входящих в формулы (158) и (160), используются такие же нагрузки, что и при расчете на выносливость.

Для изгибаемых элементов, выполняемых без предварительного напряжения, формулы (158) и (160) приобретают вид:

; (158a)

. (160a)

При расчете наклонных сечений коротких консолей также принимается rb = Qmin / Qmax.

Если число циклов повторения нагрузок значительно превышает 2×106 (т.е. порядка 10k, где k ³ 7), коэффициент условий работы gb1 следует уменьшить на 0,03 (k - 6).

3.61 (2.28). Коэффициенты условий работы арматуры gs3, принимаемые при расчете на выносливость, определяются по табл. 36.





Таблица 36 (25)


Класс арматуры

Коэффициент условий работы арматуры gs3
при коэффициенте асимметрии цикла
rs, равном


-1,0

-0,2

0

0,2

0,4

0,7

0,8

0,9

1,0

A-I

0,41

0,63

0,70

0,77

0,90

1,00

1,00

1,00

1,00

A-II

0,42

0,51

0,55

0,60

0,69

0,93

1,00

1,00

1,00

A-III диаметром, мм:










6-8

0,33

0,38

0,42

0,47

0,57

0,85

0,95

1,00

1,00

10-40

0,31

0,36

0,40

0,45

0,55

0,81

0,91

0,95

1,00

A-IV

-

-

-

0,00

0,38

0,72

0,91

0,96

1,00

A-V

-

-

-

0,00

0,27

0,55

0,69

0,87

1,00

A-VI

-

-

-

0,00

0,19

0,53

0,67

0,87

1,00

Bp-II

-

-

-

-

0,00

0,67

0,82

0,91

1,00

B-II

-

-

-

-

0,00

0,77

0,97

1,00

1,00

К-7 диаметром, мм:










6 и 9

-

-

-

-

0,00

0,77

0,92

1,00

1,00

12 и 15

-

-

-

-

0,00

0,68

0,84

1,00

1,00

К-19 диаметром 14 мм

-

-

-

-

0,00

0,63

0,77

0,96

1,00

Bp-I

-

0,00

0,56

0,71

0,85

0,94

1,00

1,00

1,00

A-IIIв c контролем:










удлинений и напряжений

-

-

-

0,00

0,41

0,66

0,84

1,00

1,00

только удлинений

-

-

-

0,00

0,46

0,73

0,93

1,00

1,00

П р и м е ч а н и е. При значениях rs, для которых в табл. 36 не даны значения коэффициента gs3, применение соответствующей арматуры не допускается.

При наличии сварных соединений учитывается дополнительный коэффициент условий работы gs4, определяемый по табл. 37.

Таблица 37 (26)


Класс

Группа сварных

Коэффициент условий работы арматуры gs4 при коэффициенте асимметрии цикла rs, равном

арматуры

соедине­ний

0

0,2

0,4

0,7

0,8

0,9

1,0

A-I; A-II

1

0,90

0,95

1,00

1,00

1,00

1,00

1,00


2

0,65

0,70

0,75

0,90

1,00

1,00

1,00


3

0,25

0,30

0,35

0,50

0,65

0,85

1,00

А-III

1

0,90

0,95

1,00

1,00

1,00

1,00

1,00


2

0,60

0,65

0,65

0,70

0,75

0,85

1,00


3

0,20

0,25

0,30

0,45

0,60

0,80

1,00

А-IV

1

-

-

0,95

0,95

1,00

1,00

1,00


2

-

-

0,75

0,75

0,80

0,90

1,00


3

-

-

0,30

0,35

0,55

0,70

1,00

A-V

1

-

-

0,95

0,95

1,00

1,00

1,00

горяче-

2

-

-

0,75

0,75

0,80

0,90

1,00

катаная

3

-

-

0,35

0,40

0,50

0,70

1,00

П р и м е ч а н и я: 1. Группы сварных соединений, приведенные в настоящей таблице, включают следующие типы соединений, допускаемые для конструкций, рассчитываемых на выносливость, и приведенные в обязательных приложениях 3 и 4 СНиП 2.03.01-84:

1-я группа — стыковое - по поз. 6 обязательного приложения 3;

2-я « — крестообразное - по поз. 1, стыковые - по поз. 5, 8 и 9, а также по поз. 10-12 и 25 - все соединения при отношении диаметров стержней, равном 1,0 (см. обязательное приложение 3); тавровые - по поз. 5 и 7 обязательного приложения 4;

3-я « — крестообразные - по поз. 2 и 4, стыковые - по поз. 13-26 обязательного приложения 3; тавровые - по поз. 1-4, 6, 8, 9 обязательного приложения 4.

2. В таблице даны значения gs4 для арматуры диаметром до 20 мм.

3. Значения коэффициента gs4 должны быть снижены на 5 % при диаметре стержней 22-32 мм и на 10 % при диаметре свыше 32 мм.

4. В конструкциях, рассчитываемых на выносливость, соединения по поз. 3 и 27 обязательного приложения 3, а также по поз. 10-14 обязательного приложения 4 применять не допускается.

При расчете на выносливость нормальных сечений коэффициент асимметрии цикла rs определяется по формуле

, (161)

где ss,min, ss,max - соответственно наименьшее и наибольшее напряжения в растянутой арматуре в пределах цикла изменения нагрузки, определяемые согласно пп. 3.57 и 3.58; при этом растягивающие напряжения принимаются со знаком «плюс», а сжимающие напряжения — со знаком «минус».

При расчете изгибаемых элементов из тяжелого бетона с ненапрягаемой арматурой значение rs для продольной арматуры принимается:

при 0 £ £ 0,2 rs = 0,3 ;

при 0,2 < £ 0,75 rs = 0,15 + 0,8 ;

при > 0,75 rs = ,

где Mmin, Mmax - соответственно наименьший и наибольший изгибающие моменты в расчетном сечении элемента в пределах цикла изменения нагрузки.

При расчете на выносливость наклонных сечений значение rs определяется по формуле

rs = , (162)

где smt,min , smt,max - соответственно наименьшие и наибольшие главные растягивающие напряжения в бетоне в пределах цикла изменения нагрузки, определяемые согласно п. 4.9 с учетом п. 3.58.

Для изгибаемых элементов с ненапрягаемой арматурой формула (162) приобретает вид

rs = . (162a)

При вычислении напряжений и усилий, входящих во все формулы для rs, используются те же нагрузки, что и при расчете на выносливость.

При gs3 и gs4 = 1,00 расчет на выносливость растянутой арматуры можно не производить.

Примеры расчета

Пример 27. Дано: предварительно напряженная подкрановая балка с поперечным сечением по черт. 37, а; бетон тяжелый класса В30; геометрические характеристики приведенного поперечного сечения (определенные при коэффициенте приведения a = Еs / Еb): площадь Ared = 339 100 мм2; расстояние от центра тяжести сечения до нижней грани y0 = 728 мм, момент инерции Ired = 85 850 • 106 мм4, продольная арматура S и S' — предварительно напряженная класса A-IV, площадью соответственно Asp = 4021 мм2 и A'sp = 942 мм2; поперечная арматура в виде сварных хомутов класса A-III, диаметром 12 мм, шагом 100 мм, по два в сечении; усилие предварительного обжатия с учетом всех потерь напряжений Р = 1536 кН, его эксцентриситет относительно центра тяжести сечения e0p = 357 мм; предварительное напряжение с учетом всех потерь в арматуре S ssp = 290 МПа; нагрузка: сосредоточенная от крана F = 290 кН, равномерно распределенная от собственного веса балки и подкранового пути g = 11 кН/м; случаи невыгоднейшего расположения кранов приведены на черт. 37,б,в; краны — среднего режима работы; расчетный пролет балки 11,7 м.

Требуется рассчитать подкрановую балку на выносливость по нормальным и наклонным сечениям.

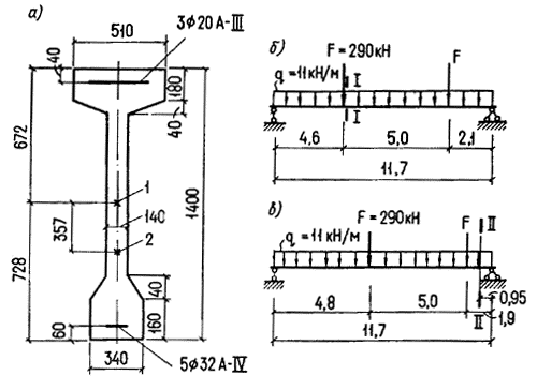

Черт. 37. К примеру расчета 27

а - поперечное сечение балки; б, в - схемы невыгоднейшего
расположения нагрузки; 1 - центр тяжести приведенного сечения;
2 - точка приложения усилия обжатия Р

Р а с ч е т. Рассчитаем нормальные сечения. Определим наибольший изгибающий момент в сечении I-I при невыгоднейшем расположении крана (см. черт. 37, б) :

Мmax = 290 = 1229 кН×м.

Наименьший изгибающий момент в сечении I-I (при отсутствии крана) равен:

Mmin = = 180 кН×м.

Проверяем возможность образования трещин в растянутой зоне согласно п. 4.8. Для этого определяем напряжения бетона по нижней грани sb,max и sb,min - учитывая полное приведенное сечение (при a = Еsb).

От действия усилия P сжимающее напряжение по нижней грани равно:

= 9,2 МПа.

Тогда

= 1,22 МПа ;

= -7,67 МПа < 0 ,

т.e. при действии момента Mmin сечение полностью сжато.

Поскольку sb,max = 1,22 МПа > Rbt = 1,2 МПа, т.e. даже без учета коэффициента gb1 условие (182) не выполняется, трещины в растянутой зоне образуются.

Согласно п. 3.58, приведенное сечение определяется без учета растянутого бетона.

Относительную высоту сжатой зоны x определяем из уравнения (156). Для этого находим величины jf , esp , es,tot , ma¢ и df.

Из табл. 34 находим = 15; h0 = n - a = 1400 - 60 = 1340 мм;

= 0,47 ;

esp = y0 - e0p - a = 728 - 357 - 60 = 311 мм ;

= 1110 мм ;

ma¢ = = 0,322 ;

= 0,15 .

Представляя уравнение (156) в виде

f(x) = x3 - ax2 + bx + c = 0 ,

определяем коэффициенты a, b и с:

= 0,515 ;

= 1,33 ;

Таким образом, f(x) = x3 - 0,515x2 + 1,33x - 1,585 = 0.

Решаем уравнение методом Ньютона. Первая производная выражения f(x) имеет вид

f(x) = 3x2 - 2ax + b = 3x2 - 1,03x + 1,33 .

Принимая x0 = 1, получим в первом приближении

Во втором приближении, принимая x0 = x1 = 0,93, получим

Поскольку x2 мало отличается от x1, окончательно принимаем x = x2 = 0,93, т.е. х = xh0 = 0,93 × 1340 = 1246 мм.

Определяем характеристики приведенного сечения без учета растянутого бетона:

площадь

Ared = 510×200 + 140(1246-200) + 15×942 + 15×4021 = 322 880 мм2;

статический момент относительно растянутой арматуры

Sred = 510 × 200(1340 - 100) + 140 × 1046+

+ 15×942(1340 - 40) = 235,2 × 106 мм3 ;

расстояние от центра тяжести сечения до растянутой арматуры

728 мм ;

момент инерции

+ 140×1046×1112 + 15×942×5722 + 15×4021×7282 = 78820 × 106 мм4 ;

расстояние от усилия Р до центра тяжести сечения

e0p = ysp - esp = 728 - 311 = 417 мм .

Проверяем выносливость сжатого бетона из условия (150). Для этого определяем наибольшие и наименьшие напряжения sb,max и sb,min в верхнем краевом волокне бетона, т.е. на расстоянии у¢ = 1340 - 728 = 612 мм от центра тяжести сечения:

= 9,3 МПа .

Вследствие того, что при минимальной внешней нагрузке напряжения в бетоне по нижней грани сжимающие, напряжения в верхнем волокне бетона при этой нагрузке будем определять по полному приведенному сечению, т.е. при Ared = 339 100 мм2; Ired = 85 850 • 106 мм4; e0p = 357 мм; у¢ = 1400 - 728 = 672 мм:

= 1,65 МПа > 0,

т.е. растягивающие напряжения в верхней зоне не появляются.

Коэффициент асимметрии цикла найдем по формуле (158) :

rb = sb,min / sb,max = 1,65 / 9,3 = 0,177.

По табл. 35 при rb = 0,177 найдем gb1 = 0,79;

Rb = 0,79 × 17 = 13,4 МПа > sb,max = 9,3 МПа,

т.е. выносливость сжатого бетона обеспечена.

Проверяем выносливость растянутой арматуры из условия (151). Определяем наибольшие и наименьшие напряжения ss,max и ss,min на уровне растянутой арматуры по формуле (152):

= 300 МПа ;

= 179 МПа .

По формуле (161) находим коэффициент асимметрии цикла напряжений в арматуре:

= 0,60 .

По табл. 36 при rs = 0,60 и классе арматуры A-IV находим gs3 = 0,61:

Rs = 0,61 • 510 = 311 МПа > ss,max = 300 МПа,

т.е. выносливость растянутой арматуры обеспечена.

Рассчитаем на выносливость наклонные сечения.

Определяем изгибающий момент и поперечную силу в сечении II-II:

а) при невыгоднейшем расположении крана

= 400 кН×м ;

= 416 кН ;

б) при отсутствии крана

Qmin = 11 = 54 кН.

Аналогично вышеуказанному проверяем возможность образования нормальных трещин в этом сечении:

МПа < 0 ,

т.е. при действии Мmax все сечение сжато и трещины отсутствуют, поэтому расчет ведем по полному приведенному сечению.

Выносливость наклонных сечений проверяем на уровне центра тяжести приведенного сечения. Определяем статический момент верхней части Sred сечения относительно этого уровня, принимая

= 6,55 ;

Sred = 510 × 200+ 140(672 - 200) 0,5 + 6,55 × 942(672 - 40) =

= 77,84 × 106 мм3 .

Наибольшие и наименьшие касательные напряжения определяем по формуле (189):

2,69 МПа ;

0,35 МПа .

Нормальные напряжения на уровне центра тяжести сечения не зависят от внешней нагрузки и равны:

= 4,52 МПа .

Поскольку сечение II-II расположено от опоры и от первого груза на расстоянии 0,95 м » 0,7h, принимаем напряжение sу = sy,loc = 0.

Определяем по формуле (185) наибольшие и наименьшие главные растягивающие напряжения:

=

-2,26 + 3,52 = 1,26 МПа ;

=

= -2,26 + = 0,027 МПа .

Коэффициент асимметрии цикла для поперечной арматуры равен:

= 0,0214 .

По табл. 36 при rs = 0,0214 и классе арматуры А-III находим gb3 = 0,405. Поскольку поперечные стержни приварены к продольным точечной сваркой (поз. 1 обязательного прил. 3 СНиП 2.03.01-84), по табл. 37 при rs = 0,0214, классе арматуры А-III и 2-й группе сварных соединений находим gs4 = 0,605. Отсюда Rs = 0,405 • 0,605 • 365 = 89,4 МПа.

Проверяем условие (157), принимая Asw =226 мм2 (2Æ12) и Аs,inc = 0:RsAsw = 89,4 • 226/(140 • 100) = 1,44 МПа > smt,max = 1,26 МПа, т.е. выносливость наклонных сечений обеспечена.


Часть 1    |    Часть 2    |    Часть 3    |    Часть 4    |    Часть 5    |    Часть 6    |    Часть 7    |    Часть 8    |    Часть 9




Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все СНиПы >>    СНиПы «Бетон, ЖБИ, кирпич, фасадные материалы >>



Смотрите также: Каталог «Бетон, ЖБИ, кирпич, фасадные материалы» >>
Компании «Бетон, ЖБИ, кирпич, фасадные материалы» >>
Фотогалереи (8) >>
Статьи (148) >>
ГОСТы (206) >>
СНиПы (14) >>
ВСН (5) >>
Задать вопрос в форуме >>
Подписка на рассылки >>
наверх
