СНиП II-II-77*. Защитные сооружения гражданской обороны. Часть 2

Таблица 9

Материал гидроизоляционного покрытия

Коэффициент трения fи песка при его зерновом составе и влажности, %


средне-зернистого

крупно-зернистого


G = 0

G £0,5

G = 0

G £0,5

Поливинилхлоридный пластикат

0,5

0,4

0,55

0,43

Листовой полиэтилен

0,42

0,36

0,45

0,38

Иэол и бризол

0,52

0,4

0,6

0,45

Примечание. Для глинистых и суглинистых грунтов коэффициент fи допускается принимать как для среднезернистых песков при влажности G £ 0,5.



2.40. Максимальная ширина раскрытия трещин в местах сопряжения железобетонных конструкций не должна превышать 0,5 см.

В тех случаях, когда значения ат будут меньше максимальной ширины трещины в конструкции сооружения, необходимо предус­матривать примене­ние гидроизоляционных материалов с более высоки­ми прочностными характеристиками, увеличивать число слоев гидро­изоляционного покрытия или предусматривать местные усиления гидроизоляции в зоне образования трещин.

Расчет гидроизоляции на отрыв по вертикальным поверхностям при осадке сооружения под действи­ем нагрузки производится по формуле

qfи £ Rм, (2)

где Rм, q, fи - то же, что в формуле (1).

2.41*. Вводы инженерных коммуникаций долж­ны быть доступны для их осмотра и ремонта с внут­ренней стороны убежища. Допускается объединение их, при этом группировку вводов следует произво­дить с учетом требований соответствующих глав СНиП. На вводах водос­набжения и теплоснабжения, а также выпусках канализации следует предусмат­ривать внутри убежища установку запорной ар­матуры.

Закладные части для вводов кабелей, воздухово­дов, труб водопровода и теплоснабжения и для вы­пусков канализации следует устраивать в виде стальных патрубков с наваренными в средней их части фланцами. Установку закладных частей в ог­раждающие конструкции следует предусматривать, как правило, до бетонирования.

2.42. Закладные части для крепления защитно-герметических и герметических дверей (ставней) и вводов инженерных коммуникаций следует проек­тировать с учетом нагрузок от воздействия ударной волны. По периметру закладных частей дверей сле­дует предусматривать установку штуцеров с шагом 0,5 м для нагнетания через них раствора на расши­ряющемся цементе.

В закладных (трубчатых) частях после проклад­ки кабелей электроснабжения и связи должна пре­дусматриваться заливка свободного пространства кабельной мастикой. В других вводах свободное пространство внутри закладных частей следует заполнять уплотнительными прокладками.

2.43*. Эксплуатационный подпор воздуха при режиме фильтро­вентиляции должен предусматри­ваться 5 кгс/м2. При режиме чистой вентиляции подпор воздуха в убежище следует обеспечивать за счет превышения притока над вытяжкой, величина подпора воздуха при этом не нормируется.

В проекте на плане сооружения указываются все линии герметизации убежища и средства, обеспечи­вающие герметизацию во входах и местах прохода коммуникаций.

Б. ПРОТИВОРАДИАЦИОННЫЕ УКРЫТИЙ (ПРУ)

ОБЪЕМНО-ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ

2.44. В составе противорадиационных укрытий следует предусматривать помещения для размеще­ния укрываемых (основные), санитарного узла, вентиляционной и для хранения загрязненной верх­ней одежды (вспомогательные).

В неканализованных укрытиях вместимостью до 20 чел. допускается предусматривать помещение для выносной тары.

Противорадиационные укрытия для учреждений здравоохранения должны иметь следующие основ­ные помещения: для размещения больных и выздо­равливающих, медицинского и обслуживающего персонала, процедурную (перевязочную), буфетную и посты медсестер.

Размещение больных, медицинского и обслужи­вающего персонала следует предусматривать в раз­дельных помещениях, за исключением постов де­журного персонала. В противорадиационных укры­тиях больниц хирургического профиля следует до­полнительно предусматривать операционно-перевя­зочную и предоперационно-стери­лизационную пала­ты. Для тяжелобольных следует предусматривать санитарную комнату.

Противорадиационные укрытия для инфекцион­ных больных следует проектировать по индивиду­альному заданию, предусматривая раздельное раз­мещение больных по видам инфекции и выделяя при необходимости помещения для отдельных боксов.

2.45* Норму площади пола основных помещений в ПРУ на одного укрываемого следует принимать равной 0,5 м2 при двухъярусном и 0,4 м2 при трехъ­ярусном расположении нар.

Нормы площади помещений противорадиацион­ных укрытий для учреждений здравоохранения сле­дует принимать согласно табл. 10.


Таблица 10

Помещения

Площадь помещений,

м, при количестве

коек (мест)

Дополнительные указания


200-400

401-600

601-1000


А. Больницы, клиники, госпитали и медсанчасти





1. Для размещения больных (на одного укрываемого):





тяжелобольных при высоте помещения 3 м и более

1,9

1,9

1,9

-

тяжело6ольных при высоте помещения 2,5м

2,2

2,2

2,2

-

выздоравливающих

1

1

1

-

2. Операционно-перевязочная


3. Предоперационно-стерили­за­ци­­он­ная

25


12

30


12

40


24

}

Только в больницах хирур­ги­ческого профиля

4. Процедурная-перевязочная

20

30

40

-

5. Буфетная с помещением для подогрева пищи

20

30

40

-

6. Посты медицинских сестер

2

2

2

Количество постов опреде­ляется в задании на проекти­рование

7. Для размещения медицинского и обслужива­ющего персонала (на одного укрываемого)

0,5

0,5

0,5

-

8. Санитарная комната (для мытья суден, пеленок и хранения отбросов)

10

14

20

Только для тяжелобольных

9. Отдельные помещения боксов с тамбуром и санузлом

11

11

11

Только в инфекционных бо­ль­ницах. Коли­чество бок­сов определяется заданием на про­ектирование

Б. Родильные дома и

детские больницы





10. Для размещения больных, беременных, рожениц и родиль­ниц

Согласно поз. 1 раза. A

11. Операционно-перевязочная

36

-

-

-

12. Предродовая палата


13. Родовая палата

20


20

-

-

}

Только в родильных домах

14. Детская комната (на каждого ребенка)

0,6

-

-

-

15. Буфетная, посты медицинских сестер, помещения для меди­цинского и обслуживающего пер­сонала, санитарная комната

Согласно поз. 5-8 разд. A

16. Бельевая для хранения дву­хсуточного запаса белья

6

-

-

Только в родильных домах

В. Лечебно-оздоровительные учреждения





17. Для отдыхающих (на одного укрываемого)





взрослого

0,5

0,5

0,5

-

ребенка

1

1

1

-

18. Процедурная-перевязочная:





для взрослых

20

25

30


для детей

16

20

25

-

19. Буфетная и посты меди­ци­н­ских сестер

Согласно поз. 5 и 6 разд. A

Г. Учреждения, не имеющие коечного фонда





20. Для рабочих и служащих (на одного укрываемого)

0,5

0,5

0,5

-


2.46. При проектировании противорадиационных укрытий, размещаемых в общеобразовательных школах и детских садах-яслях, следует принимать нормы площади, кроме постов для медсестер, по поз. 17-19 табл. 10. при этом учеников-подростков 12 лет и старше следует относить к категории взрос­лых, остальных - к категории детей.

2.47*. Высоту помещений противорадиационных укрытий во вновь проектируемых зданиях следует принимать в соответствии с главой СНиП по проек­тированию помещений, используемых в мирное время, но не менее 1,9 м от отметки пола до низа выступающих конструкций перекрытий (покрытий).

Для укрытий, оборудуемых в существующих зданиях и сооружениях, следует принимать:

трехъярусное расположение нар при высоте по­мещений 2,8-3 м;

двухъярусное расположение нар при высоте по­мещений 2.2-2,4 м.

При размещении противорадиационных укрытий в подвалах, подпольях, горных выработках, пеще­рах, погребах и других заглубленных помещениях при их высоте 1,7-1,9 м следует предусматривать одноярусное расположение нар. Норма площади пола основных помещений ПРУ на одного укрываемого принимается равной 0,6 м2.

Основные помещения укрытий оборудуются местами для лежания и сидения.

Места для лежания должны составлять не менее 15% при одноярусном, 20% при двухъярусном и 30% при трехъярусном расположении нар общего количества мест в укрытии. Места для лежания следует принимать размером 0,55х1,8 м.

Посты медицинских сестер следует предусмат­ривать из расчета один пост на 100 больных средней тяжести.

2.48*. Требования к санитарным узлам принимаются в соответствии с п. 2.9 настоящей главы. Количество напольных чаш (унитазов), писсуаров и умывальников для противорадиационных укрытий на предприятиях и в жилых районах следует прини­мать в соответствии со второй графой табл. 3 нас­тоящих норм.

Для противорадиационных укрытий учреждений здравоохранения, имеющих больных средней и легкой тяжести, медицинский и обслуживающий персонал, нормы, указанные в поз. 1 и 2 второй графы табл. 3 настоящих норм, следует принимать, уменьшая в 1,5 раза, а указанные в поз. 3 и 4 той же таблицы - принимать по третьей графе.

В противорадиационных укрытиях допускается проектировать санитарный узел из расчета обеспечения 50% укрываемых. Для остальных укрываемых пользование санитарными приборами следует преду­сматривать в соседних с укрытием помещениях.

Площадь помещения для выносной тары следует принимать не более 1 м2.

2.49*. В противорадиационных укрытиях, имеющих вентиляцию с механическим побуждением, следует предусматривать вентиляционные помещения, размеры которых определяются габаритами оборудования и площадью, необходимой для его обслуживания.

При ручном приводе вентилятора противопыльные фильтры должны иметь защитный экран, исклю­чающий возможность прямого облучения обслужи­вающего персонала.

Толщина защитных экранов и стен вентиляционных помещений, смежных с помещениями для укры­ваемых, принимается по табл. 2а*.

2.50. Помещения для хранения загрязненной улич­ной одежды следует предусматривать при одном из выходов и отделять от помещений для укрываемых несгораемыми перегородками с пределом огнестой­кости 1 ч. Общая площадь их определяется из рас­чета не более 0,07 м2 на одного укрываемого.

В укрытиях вместимостью до 50 чел. вместо помещения для загрязненной одежды допускается предусматривать устройство при входах вешалок, размещаемых за занавесями.

2.51*. Количество входов в противорадиационное укрытие следует предусматривать в зависимости от вместимости согласно прил. 1*, но не менее двух входов шириной 0,8 м.

При вместимости укрытия до 50 чел. допускается устройство одного входа, при этом вторым эвакуационным выходом должен быть люк размером 0,6х0,9 м с вертикальной лестницей или окно раз­мером 0,7х1,5 м со специальным приспособлением для выхода.

Общую ширину входов для мирного времени в помещениях, приспосабливаемых под противоради­ационные укрытия, следует принимать из расчета не менее 0,6 м на 100 чел., работающих в помещениях, но ширина каждого из входов должна быть не менее 0,8м.

КОНСТРУКТИВНЫЕ РЕШЕНИЯ

2.52. Наружные ограждающие конструкции противорадиационных укрытий должны обеспечи­вать защиту укрываемых от поражающего воздейст­вия ионизирующих излучений при радиоактивном заражении местности и от воздействия ударной волны согласно прил. 1 .

Степень защиты укрываемых от ионизирующих излучении при радиоактивном заражении местности следует определять расчетом в соответствии с указанным в задании на проектирование коэффици­ентом защиты противорадиационного укрытия.

2.53*. Проемы в наружных ограждающих конструкциях, не используемые для входа или выхода из укрытия, следует заделывать во время перевода помещений на режим укрытия с учетом соблюдения условия по прил. 1* .

Вес 1 м2 заделки должен соответствовать аналогич­ному весу ограждающих конструкций или быть не менее величин, определяемых расчетом по ослаб­лению излучения с учетом заданного коэффициента защиты укрытия.

2.54. Окна надземных помещений, расположен­ных за пределами зоны воздействия ударной волны и приспосабливаемых под противорадиационные укрытия, следует заделывать на высоту не менее 1,7 м от отметки пола. В верхней части окна (проема) допускается оставлять отверстие высотой 0,3 м, которое должно располагаться выше мест для лежания не менее чем на 0,2 м.

2.55. Для предотвращения заражения радиоактивными осадками основных помещений укрытий необходимо на незаложенных частях окон предус­матривать устройство занавесей. В противорадиа­ционных укрытиях следует предусматривать уст­ройство в окнах помещений, смежных с укрытием и расположенных над ним, приспособлений для навешивания занавесей или для установки легких навесных ставней (щитов), исключающих попадание радиоактивных осадков в указанные помещения.

2.56*. Повышение защитных свойств противора­диационных укрытий, размещаемых в подвалах, подпольях, надземных жилых, общественных и других зданиях или сооружениях, следует предус­матривать путем:

устройства пристенных экранов из камня или кирпича, укладки мешков с грунтом и т. п. у на­ружных стен надземных помещений на высоту 1,7 м от отметки пола;

обвалования выступающих частей стен подвалов (подполий) на полную высоту;

укладки дополнительного слоя грунта на перек­рытии и установки в связи с этим поддерживающих прогонов (балок) и стоек;

заделки лишних проемов в ограждающих конст­рукциях и устройства стенок-экранов во входах (въездах).

Все перечисленные мероприятия должны прово­диться в период перевода помещений на режим укрытия.

Устройство помещения фильтровентиляционной и установка в ней оборудования производятся за­благовременно.

2.57*. Во входах в противорадиационные укры­тия должны устанав­ливаться обычные двери. При этом в зоне возможных слабых разрушений необходимо предусматривать приспособления для удержа­ния дверного полотна в открытом положении в момент воздействия ударной волны.

2.58. Для защиты входов в укрытиях, располо­женных на первом этаже здания или в заглубленных сооружениях с въездом для автотранспорта, следует предусматривать стенки-экраны. Вес 1 м2 экрана должен быть не менее веса 1 м2 наружной стены укрытия или определен по расчету на ослабление излучения.

Место установки стенки-экрана определяется условиями эксплуатации, а расстояние от входного проема до экрана должно быть на 0,6 м больше ширины полотна двери (ворот). Размеры стенки-эк­рана в плане следует назначать из условия ослаб­ления и минимального попадания через входы излучения в помещения для укрываемых.

Высота стенки-экрана должна быть не менее 1,7 м от отметки пола. Допускается устройство стенки-экрана из местных материалов.

2.59. Защиту укрываемых от ионизирующих излучений, прони­кающих через входы, допускается также осуществлять путем устройства во входах поворотов на 90°, при этом толщина стены, распо­ложенной против входа, определяется расчетом.

3*. НАГРУЗКИ И ВОЗДЕЙСТВИЯ

НАГРУЗКИ И ИХ СОЧЕТАНИЯ

3.1*. Ограждающие и несущие конструкции убе­жищ следует рассчитывать на особое сочетание нагрузок, состоящее из постоянных, временных длительных нагрузок и статической нагрузки, эквивалентной действию динамической нагрузки от воздействия ударной волны (эквивалентная стати­ческая нагрузка).

Конструкции должны быть, кроме того, прове­рены расчетом на основное сочетание нагрузок и воздействий при эксплуатации помещений убежищ в мирное время, а также на возникающие усилия и сохранность герметичности убежищ при возможной осадке отдельных нагруженных опор (колонн) убежищ от эксплуатационной нагрузки надземной части здания или сооружения.

3.2. Постоянная и временная длительные нагруз­ки должны опреде­ляться согласно требованиям глав СНиП по нагрузкам и воздействиям к соответствующим нормам проектирования строительных конст­рукций. Постоянную нагрузку на убежища от конст­рукций вышележащих этажей зданий или сооруже­ний при расчете на особое сочетание нагрузок следу­ет определять согласно прил. 1*.

3.3*. При расчете на особое сочетание нагрузок коэффициенты сочетания нагрузок и перегрузки к эквивалентным статическим, постоянным и времен­ным длительным нагрузкам следует принимать равными 1.

При проектировании убежищ, возводимых в сейсмических районах, расчет на сейсмическое воздействие не производится.

ДИНАМИЧЕСКИЕ НАГРУЗКИ ОТ ВОЗДЕЙСТВИЯ УДАРНОЙ ВОЛНЫ

3.4*. Динамическая нагрузка на элементы конст­рукций определяется условиями воздействия удар­ной волны на убежища в зависимости от заглубле­ния их в грунт и гидрогеологических условий (см. рисунок).

Принимается одновременное загружение всех конструкций. При этом динамическая нагрузка Рп, кгс/см2, принимается равномерно распределенной по площади и приложенной нормально к поверхнос­ти конструкции.

3.5*. Динамическую вертикальную нагрузку Р1 на покрытия вст­роенных убежищ (рис. а-л), при расположении над ними помещений с площадью проемов в ограждающих конструкциях 10% и более или с легко разрушаемыми конструкциями1, отдель­но стоящих убежищ и тоннелей аварийных выхо­дов, а также горизонтальную нагрузку на наружные стены убежищ, размещенных в вечномерзлых грунтах (рис. ж, з) следует принимать равной давлению во фронте ударной волны DР согласно прил. 1*.

Для покрытий убежищ, встроенных в кирпичные и панельные здания, при расположении над ними помещений с площадью проемов в ограждающих конструкциях менее 10% величину DР следует умножать на коэффициент 0,9.

Динамическую вертикальную нагрузку Р1 на покрытия убежищ, расположенных под техничес­кими подпольями (рис. м), а также горизонтальную нагрузку Р4 на стены, отделяющие убежище от примыкающих помещений подвалов, не защищен­ных от ударной волны (рис. б), следует принимать равной давлению во фронте ударной волны DР, умноженному на коэффициент 0,7 при расположе­нии над подпольями или подвалами помещений с площадью проемов в ограждающих конструкциях менее 10% и на коэффициент 0,8 при площади проемов 10% и более или при расположении над подвалом (подпольем) помещений с легко раз­рушаемыми конструкциями.

3.6*. Динамическую горизонтальную нагрузку Р2, передаваемую через грунт на элементы наружных стен (рис. а, в, г, е, м), следует принимать по формуле

Р2 = КбDР, (3)

где К2 - коэффициент бокового давления, принимаемый по табл. 11;

DР - давление во фронте ударной волны, кгс/см2, принимаемое согласно прил. 1*.

_____________

1 Здесь и далее под легко разрушаемыми конструкциями следует понимать наружные ограждающие конструк­ции, вес 1 м2 которых не превышает 100 кгс.

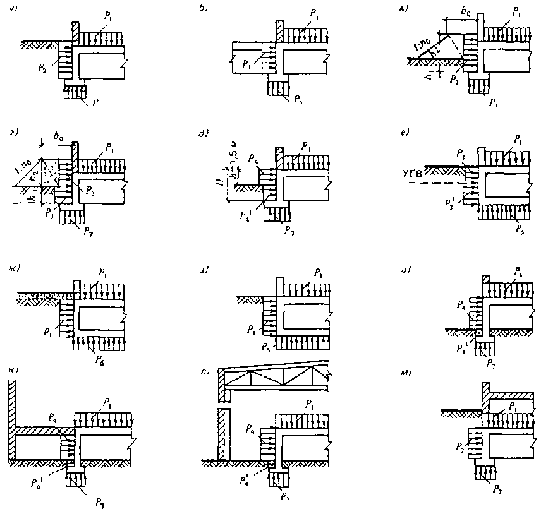

Схемы приложения динамических нагрузок на конструкции

а, б - при полном заглублении встроенного убежища (а) и с примыканием (б) к помещению подвала, не защищенному от ударной волны; в, г - при неполном заглублении убежищ, обвалованных гpунтoм, с выносом бровки откоса на расстояние b0 соответственно больше (в) и меньше (г) отношения (h1 + h2) n0-1; д - при неполном заглублении убежища открытыми участками стен (h £ 1,5 м); е - при полном заглублении убежища и при уровне грунтовых вод выше отметки поля убежища; ж, з - при расположении убежище в вечномерзлых грунтах, при использовании основания по принципу I(ж) и по принципу II (з); и, к, л - для убежищ, встроенных в первые этажи зданий, при совмещении стен убежища и здания (и), с примыканием стен к внутренним помещениям здания (к), при расположении убежища внутри объема этажа (л); м - при расположении убежища под подвальными помещениями


При наличии данных инженерных изысканий сле­дует принимать Kб = 0,4 для песков со степенью влажности G £ 0,5 и Кб = 0,6 - для глины с конси­стенцией 0,75 <В < 1.


Таблица 11

Характеристика грунтов в соответствии с главой СНиП по проектированию оснований зданий и сооружений

коэффициент Кб

Песчаные со степенью влажности G<0,8; супеси с консистенцией B<1; суглинки и глины с консистенцией В <0,75

0,5

Водонасыщенные грунты (ниже уровня грунтовых вод); пески со степенью влаж­ности G>0,8; супеси, суглинки и глины с консистенцией В > 1

1

3.7. При уровне горизонта грунтовых вод выше отметки пола убежища (рис. е) динамическую гори­зонтальную нагрузку на элементы наружных стен, расположенных выше уровня горизонта грунтовых вод, следует определять по формуле (3) с коэффи­циентом Кб для неводонасыщенных грунтов, умно­женным на коэффициент 1,2.

Динамическую горизонтальную нагрузку на сте­ны, расположенные ниже уровня горизонта грунто­вых вод, следует определять по формуле (3) с ко­эффициентом Кб для водонасыщенных грунтов.

Примечание. Увеличение нагрузки на наружные сте­ны, расположенные ниже уровня горизонта грунтовых вод, учитывается коэффициентом Кб = 1.

3.8. Динамическую горизонтальную нагрузку Р3 на элементы наружных стен убежища (рис. г) сле­дует определять по формуле

Р3 = КбКотрDР, (4)

где Котр - коэффициент, учитывающий отражение ударной волны и принимаемый по табл. 12;

Kб, DР - обозначения те же, что в формуле (3).


Таблица 12

Уклон откосов обвалования

1:5

1:4

1:3

1:2

Коэффициент Котр

1,0

1,1

1,2

1,3

3.9*. Динамическую горизонтальную нагрузку P4 для участков наружных стен, необвалованных и воз­вышающихся над поверхностью земли, непосредст­венно воспринимающих нагрузку от ударной волны (рис. д, и), следует определять с учетом эффекта обтекания сооружения ударной волной.

При высоте выступающих частей стен убежища над поверхностью земли 1,5 м и менее (рис. д) дина­мическую нагрузку следует определять:

а) для отдельно стоящих убежищ и встроенных убежищ в здания, стены которых имеют площадь проемов 10 % и более, по формуле

; (5)

6) для встроенных убежищ в здания, стены кото­рых имеют площадь проемов менее 10%, по формуле

. (5а)

При высоте выступающей части стен над поверх­ностью земли более 1,5 м динамическую нагрузку на стены отдельно стоящих и встроенных убежищ (рис. и) следует определять по формуле (5а).

Для стен встроенных убежищ, находящихся за ограждающими конструкциями первого этажа зда­ний (рис. к, л), динамическую нагрузку следует принимать:

при площади проемов стен здания от 10 до 50% - по формуле (5);

при площади проемов более 50 %, а также для стен убежищ, находящихся за легко разрушаемыми конструкциями, - по формуле (5а);

при площади проемов менее 10% - по формуле

, (5б)

где P1 = 0,9 DР

Динамическую горизонтальную нагрузку P¢4 пе­редаваемую через грунт (рис. д, и, к, л), следует определять по формуле

Р¢4 = КбР4. (5в)

где Кб - коэффициент бокового давления, принимаемый по табл. 11;

Р4 - нагрузка на участки стен и стены, не обвалованные грунтом.

При типовом проектировании для встроенных в первые этажи убежищ расчетную нагрузку на стены следует принимать: для убежищ, находящихся за кирпичными, блочными и панельными ограждени­ями конструкций, - по формуле (5) , за легко раз­рушаемыми конструкциями - по формуле (5а).

3.10. Динамическую нагрузку Р5 на сплошную фундаментную плиту (рис. е) на основаниях из нескальных грунтов и при условии, что толщина слоя грунта под фундаментной плитой до скалы равна или больше величины заглубления сооружения в грунт, следует принимать равной давлению во фрон­те ударной волны DР.

При толщине слоя нескального грунта от низа фундаментной плиты до скалы меньше величины заглубления сооружения динамическую нагрузку P5 следует принимать разной величине давления во фронте ударной волны DР, умноженной на коэффи­циент 1,2.

3.11. Динамическую нагрузку Р5 на сплошную фундаментную плиту (рис. г) на вечномерзлых грунтах при использовании основания по принципу II следует принимать равной величине давления во фронте ударной волны DР.

Динамическую нагрузку Р6 на сплошную фунда­ментную плиту (рис. ж) на вечномерзлых грун­тах при использовании основания по принципу II сле­дует принимать равной величине давления во фрон­те ударной волны DР, умноженной на коэффициент 1,2.

3.12. Динамическую вертикальную нагрузку на колонны, внутренние и наружные стены следует определять расчетом в зависимости от площади за­гружения и динамической нагрузки на покрытия, определяемой по п. 3.5 настоящих норм.

Динамическую нагрузку P7 на ленточные отдель­но стоящие фундаменты следует определять расче­том в зависимости от динамической вертикальной нагрузки на стены, колонны и площади фунда­ментов.

3.13*. Динамическую горизонтальную нагрузку на участки наружных стен убежищ в местах располо­жения входов и на первые (наружные) защитно-гер­метические двери (ворота) следует определять в зависимости от типа входа, его расположения и принимать равной величине давления во фронте удар­ной волны DР, умноженной на коэффициент Кв, принимаемый согласно табл. 13*.

Динамическую горизонтальную нагрузку на защитно-герметические двери (ворота), расположен­ные в стенах встроенных в первые этажи убежищ, следует определять по формулам (5), (5а) и (56) .


Таблица 13*

Вход

Схема входа

Коэффициент Кв убежищ классов



II

III

IV

1. Из подвалов, на защищенных от удар­ной волны

0,8

0,8

0,8

2. Сквозниковый с пе­рекрытым участком про­тив входного про­ема

1

1,1

1,2

3. Из помещений пер­вого этажа в убежища, распо­ложенные:





а) в подваль­ном или цокольном этаже

б) на первом этаже

4. Из лестничных кле­ток при вхо­де в лес­тничную клетку с ули­цы для убежищ, распо­ложенных





а) в подваль­ном или цокольном

б) на первом этаже

5. Тупиковый без ого­ловка или с легким (разру­шаемым) па­вильоном

2,7

2,5

2,2

6. Во анодах с ап­парелью

3

2,7

2,3

Примечания: 1. Над чертой приведены данные для входов из помещений первого этажа и лестничных клеток с площадью проемов от 10 до 50%, под чертой - с площадью проемов более 50%, а также для входов из помещений с легко разрушаемыми конструкциями.

2. Для входов из помещений с площадью проемов в ог­раждающих конструкциях менее 10% коэффициент входа следует принимать равным 90% коэффициентов входов из помещений с площадью проемов от 10 до 50%.

3. При типовом проектировании, при отсутствии в зада­нии на проектирование данных о проемности, площадь про­емов в ограждающих конструкциях следует принимать более 50%.



3.14*. Динамическую нагрузку на внутренние стены тамбуров-шлюзов следует принимать равной динамической нагрузке на наружные стены убежища в месте расположения входа, умноженной на коэффициент 0,8.

Динамическую нагрузку на внутренние стены тамбуров входов следует принимать равной:

для убежищ II и III классов - 0,25кгс/см2;

" " IV класса - 0,15 кгс/см2.

3.15*. Динамические нагрузки от ударной волны затекания на конструкции аварийного выхода, за­ проектированного в виде защищенного оголовка с шахтой и тоннелем, а также на участок стены в месте примыкания выхода следует принимать равными величине давления во фронте ударной волны DР, умноженной на коэффициент 1,6.

Динамические нагрузки от ударной волны затекания на конструкции аварийного выхода (воздухозаборного канала), запроектированного в виде защищенного оголовка с шахтой, а также на участок стены в месте примыкания шахты следует прини­мать равными величине давления во фронте ударной волны DР, умноженной на коэффициенты:

для убежищ II и III классов - 1,65;

" " IV класса - 1,8.

3.16. Динамическую нагрузку от ударной волны затекания на стены, покрытие и пол аварийного (эвакуационного) выхода, запроек­тиро­ванного в виде наклонного спуска и тоннеля следует принимать равной величине давления во фронте ударной волны DР, умноженной на коэффициент Кв, прини­маемой согласно табл. 13*.

ЭКВИВАЛЕНТНЫЕ СТАТИЧЕСКИЕ НАГРУЗКИ

3.17*. Эквивалентную статическую нагрузку на изгибаемые и внецентренно сжатые (случай "а") элементы железобетонных конс­трукций покрытий убежищ при расчете их на изгиб и поперечную силу следует принимать равной динамической нагрузке по п. 3-5 настоящих норм, умноженной на коэффициент динамичности Кд. При этом коэффициенты динамичности при расчете конструкций элементов покрытий по несущей способности на изгибающий момент следует принимать по табл. 14*, при расчете на поперечную силу - по той же таблице с увеличе­нием их на 10% для отдельно стоящих убежищ.

Эквивалентную статическую нагрузку при определении величины продольной силы для внецентрен­но сжатых элементов перекрытия следует прини­мать равной динамической нагрузке, определяемой по пп. 3.6-3-9 настоящих норм и умноженной на коэффициент динамичности Кд = 1,0.

3.18. Вертикальную эквивалентную статическую нагрузку при расчете центрально- и внецентренно сжатых (случай "б") стоек рам, колонн и внутрен­них стен следует принимать равной динамической нагрузке, определяемой согласно п. 3.12 настоящих норм и умноженной на коэффициент динамичности Кд, принимаемый по табл. 15.

Примечание. Для внецентренно сжатых элементов железобетонных конструкций случаи "а" и "б" принимаются согласно главе СНиП по проектированию бетонных и железобетонных конструкций.


Таблица 14*



Коэффициент Кд

для покрытий убежищ

Расчетные условия

Класс арматурной стали

отде­льно стоя­щих

встроенных в помещения с площадью проемов, %

распо­ло­жен­ных под техни­чески­ми под­полья­ми




менее 10

10-50

более 50


Предельное состо­яние Iа

A-I, A-II, A-III, A-IV,

Bp-I, B-I

1,2

1

1,1

1,2

1

Предельное состо­яние Iб

A-I, A-II, A-III, A-IV,

Вр-I, B-I

1,8

1,2

1,4

1,8

1,2

Примечания: 1.Предельные состояния Iа и Iб приняты согласно пп 4.2 и 4.3* нестоящих норм.

2. Для покрытий убежищ, встроенных в здания (сооружения) с легко разрушаемыми конструкциями, динамический коэф­фициент Кд принимается как для отдельно стоящих убежищ.

3. При типовом проектировании встроенных убежищ площадь проемов в зданиях принимается более 50 %.


Таблица 15

Условия расположения убежищ

Коэффициент Кд для убежищ


встро­енных

отдельно стоящих

1. На основаниях из нескальных грунтов при расположении фундамента выше уровня грунтовых вод

1,0

1,3

2. На основаниях из нескальных грун­тов при расположении фундамента ниже уровня грунтовых вод, а также на вечномерзлых грунтах при использовании основания по принципу II

1,2

1,4

3. На скальных основаниях или вечномерзлых грунтах при использовании основания по принципу I

1,4

1,8


3.19*. Вертикальную эквивалентную статическую нагрузку на наруж­ные стены от действия ударной волны на покрытие следует принимать равной вер­тикальной динамической нагрузке, определяемой по п. 3.5 настоящих норм.

Расчет каменных наружных стен по предельному состоянию Iа, к которым примыкают (а не опирают­ся) покрытия, производится на продольную силу от нагрузки, приходящейся непосредственно на гори­зонтальное сечение стены, и от нагрузки с примыка­ющего покрытия шириной 1 м, приложенной на рас­стоянии 4 см от внутренней повер­хности стены.

При расчете наружных стен следует учитывать, что продольные силы действуют одновременно с го­ризонтальной эквивалентной статической на­грузкой.

3.20*. Горизонтальную эквивалентную статичес­кую нагрузку при расчете железобетонных изгибае­мых и внецентренно сжатых (случай "а") элементов наружных стен следует определять по формуле

q3 = PмаксКдК0,

где Рмакс - динамическая горизонтальная на­грузка, определяемая согласно пп. 3.5-3.9 настоящих норм;

Кд - коэффициент динамичности, принимаемый при расчете на изгибающий момент по табл. 16*, а при расчете на поперечную силу - согласно той же таблице, но с увеличением на 10 %;

К0 - коэффициент, учитывающий увеличение давления на стены за счет горизонтальной составляющей мас­совой скорости частиц грунта, затухание волны сжатия с глубиной и снижение давления за счет движения сооружения и деформации стен. Для заглубленных и обвало­ванных стен значение коэффициента К0 принимается равным 0,8 при расчете по предельному состоянию Iа и единице - по предельному сос­тоянию Iб. Для необвалованных стен и стен, расположенных в водона­сыщенных грунтах, коэффициент К0 принимается равным единице.


Таблица 16*

Расчетные условия

Класс

арматурной стали

Коэффициент Кд для стен



заглублен-ных, обва­лованных и примыкаю­щих к по­мещениям подвалов (рис. а, б, в, г, е, ж, з, м)

совмещен­ных с на­ружными стенами первого или цокольного этажей (рис. д, и)

находящихся внутри помещений с площадью проемов, % 1(рис. к, л)





менее 10

10-50

более 50

Предельное состояние Iа

A-I, A-II, A-III,

A-IV, Вр-I, B-I

1

1,3

1

1,1

1,3

Предельное состояние Iб

A-I, A-II, A-III,

A-IV, Bp-I, B-I

1,2

1,7

1,3

1,4

1,7

Примечания: 1. Для стен убежищ, находящихся внутри помещений с легко разрушаемыми конструкциями, коэффици­енты динамичности Кд принимаются те же, что и для стен убежищ, находящихся внутри помещений с площадью проемов более 50%. 2. При типовом проектировании встроенных в первые этажи убежищ площадь проемов в зданиях следует принимать бо­лее 50%.
