ГОСТ 21779-82 Система обеспечения точности геометрических параметров в строительстве. Технологические допуски.



ГОСТ 21779-821

(СТ СЭВ 2681-80)



УДК 625.42:006.354                                                                                                        Группа Ж02





ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР





Система обеспечения точности геометрических

параметров в строительстве



ТЕХНОЛОГИЧЕСКИЕ ДОПУСКИ



System of ensuring of geometrical parameters

accuracy in construction. manufacturing and

assembling toleranses





Дата введения 1983-01-01



1. РАЗРАБОТАН

Центральным научно-исследовательским институтом типового и экспериментального проектирования школ, дошкольных учреждений, средних и высших учебных заведений (ЦНИИЭП учебных зданий) Госгражданстроя

Центральным ордена Трудового Красного Знамени научно-исследовательским и проектным институтом типового и экспериментального проектирования жилища (ЦНИИЭП жилища) Госгражданстроя Центральным научно-исследовательским и проектно-экспериментальным институтом организации, механизации и технической помощи строительству (ЦНИИОМТП) Госстроя СССР

Зональным научно-исследовательским и проектным институтом типового и экспериментального проектирования жилых и общественных зданий (ЛенЗНИИЭП) Госгражданстроя

Главмосстроем при Мосгорисполкоме



РАЗРАБОТЧИКИ

Д.М.Лаковский (руководитель темы); И.В.Колечицкая; С.А.Резник, канд.техн.наук; А.В.Цареградский; Л.А.Вассердам; Л.С.Экслер; В.Н.Свердлов, канд.техн.наук; Р.А.Каграманов, канд.техн.наук; В.С.Сытник, канд.техн.наук; С.Е.Чекулаев, канд.техн.наук; М.С.Кардаков; Л.Н.Ковалис; В.Д.Фельдман



ВНЕСЕН

Центральным научно-исследовательским институтом типового и экспериментального проектирования школ, дошкольных учреждений, средних и высших учебных заведений (ЦНИИЭП учебных зданий) Госгражданстроя



2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ

Постановлением Государственного комитета СССР по делам строительства от 10.06.82 N 156



3. ВЗАМЕН ГОСТ 21779-76



4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ



Обозначение НТД, на который дана ссылка

Номер пункта, приложения

ГОСТ 6636-69

1.5

ГОСТ 21778-81

1.1, 2.1, приложение 2

ГОСТ 21780-83

1.1

ГОСТ 23615-79

1.2

ГОСТ 24642-81

Приложение 2

ГОСТ 25346-89

Вводная часть

ГОСТ 25347-82

-



5. ПЕРЕИЗДАНИЕ. Май 1993 г.



Настоящий стандарт распространяется на проектирование и строительство зданий и сооружений, а также проектирование и изготовление элементов для них (конструкций, изделий, деталей) и устанавливает основные принципы регламентации, номенклатуру и значения технологических допусков геометрических параметров.

Стандарт не устанавливает допуски шероховатости поверхностей.

В соответствии с требованиями настоящего стандарта во вновь разрабатываемых и пересматриваемых стандартах и другой нормативно-технической документации, а также в рабочей и технологической документации устанавливают точность:

- изготовления элементов из различных материалов;

- выполнения разбивочных работ при строительстве зданий и сооружений и монтаже технологического оборудования;

- выполнения строительных и монтажных работ.

При необходимости применения посадок строительных элементов с отрицательными и нулевыми зазорами следует руководствоваться ГОСТ 25346 и ГОСТ 25347.

Стандарт соответствует СТ СЭВ 2681-80 в части, указанной в приложении 1.

Пояснения терминов, применяемых в настоящем стандарте, приведены в приложении 2.





1. Общие положения



1.1. Значения технологических  допусков изготовления элементов зданий и сооружений и выполнения разбивочных, строительных и монтажных работ принимают согласно ГОСТ 21778 и ГОСТ 21780 в пределах установленных настоящим стандартом классов точности выполняемых процессов и операций и в зависимости от используемых средств технологического обеспечения и контроля точности.

На основе принятых значений технологических допусков устанавливают симметричные или несимметричные предельные отклонения, сумма абсолютных значений которых должна быть равна допуску.

1.2. Соответствие принимаемых технологических допусков и предельных отклонений геометрических параметров используемым средствам технологического обеспечения и контроля точности устанавливают на основе статистического анализа точности технологических процессов и операций согласно ГОСТ 23615.

1.3. Технологические допуски и предельные отклонения различных геометрических параметров здания, сооружения или их отдельного элемента должны, как правило, назначаться разных классов точности в зависимости от функциональных, конструктивных, технологических и экономических требований.

Если указанные требования не предъявляют, точность соответствующих параметров допускается не регламентировать.

1.4. При назначении технологических допусков и предельных отклонений геометрических параметров необходимо указывать методы и условия измерения этих параметров.

1.5. Границы интервалов номинальных размеров, для которых установлены технологические допуски, приняты в настоящем стандарте  на основе рядов предпочтительных чисел, установленных ГОСТ 6636. При этом значения технологических допусков  в миллиметрах вычислены по формуле

где  - единица допуска, определяемая в зависимости от значения нормируемого геометрического параметра по формулам рекомендуемого приложения 3, мм;

 - коэффициент точности, устанавливающий число единиц допуска для данного класса точности.



2. Точность изготовления элементов



2.1. Точность изготовления элементов характеризуют допусками и предельными отклонениями их линейных размеров (черт. 1), а также формы и взаимного положения поверхностей.

Допуски и предельные отклонения формы и взаимного положения поверхностей устанавливают, если требуется ограничить искажения формы элементов, не выявляемые при контроле точности линейных размеров. При этом точность формы поверхностей призматических прямоугольных элементов характеризуют допусками прямолинейности и предельными отклонениями от прямолинейности (черт. 2) и допусками плоскостности и предельными отклонениями от плоскостности (черт. 3), а точность взаимного положения поверхностей этих элементов - допусками перпендикулярности и предельными отклонениями от перпендикулярности (черт. 4).

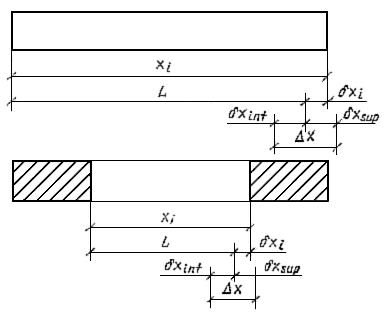

Допуск и отклонение от линейных

размеров элементов





Черт. 1



Примечание. Обозначение допусков и отклонений - по ГОСТ 21778.



Допуск прямолинейности и отклонение от прямолинейности

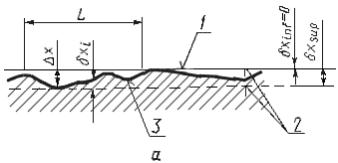

а - допуск и отклонение от прямолинейности при измерениях на заданной длине;

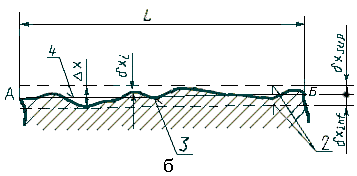

б - то же, при  измерениях на всей длине; 1 - условная (прилегающая) прямая;

2 - прямые, ограничивающие поле допуска; 3 - реальный профиль;

4 - условная (проходящая через крайние точки) прямая



Черт. 2



Примечание. При измерениях на заданной длине  при измерениях на всей длине



2.2. Допуски линейных размеров элементов регламентируют точность их изготовления по длине, ширине, высоте, толщине или диаметру, точность размеров и положения выступов, выемок, отверстий, проемов, крепежных и соединительных деталей, а также точность положения наносимых на элементы ориентиров. Эти допуски принимают по табл. 1 в зависимости от номинального размера L, точность которого нормируют.



Допуск плоскостности и отклонение

от плоскостности



а

б

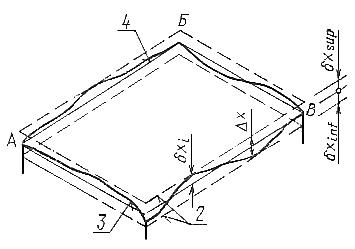

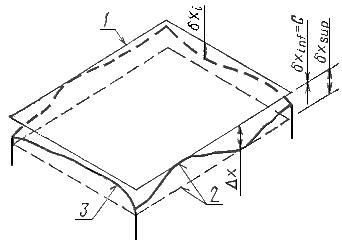

а - допуск плоскостности и отклонение от  плоскостности при измерениях

от прилегающей плоскости; б - то же, при измерениях от условной плоскости,

проходящей через три крайние точки реальной поверхности;

1 - условная (прилегающая) плоскость; 2 - плоскости, ограничивающие поле допуска;

3 - реальная поверхность; 4 - условная (проходящая через три крайние точки) плоскость



Черт. 3



Примечание: При измерениях  от прилегающей плоскости  при измерениях от условной плоскости

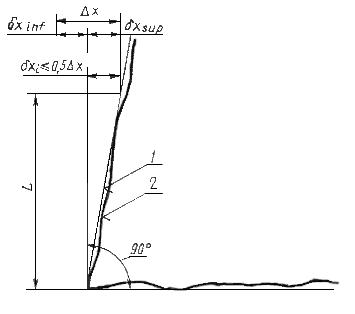

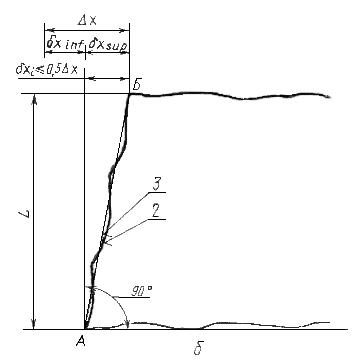

Допуски перпендикулярности

и отклонения от перпендикулярности



а





а - допуск и отклонения при измерениях на заданной длине;

б - то же, при измерениях на всей длине; 1 - условная (прилегающая) плоскость; 2 - реальная поверхность; 3 - условная (проходящая через крайние точки) плоскость



Черт. 4

Таблица 1



Допуски линейных размеров

мм

Интервал

Значение допуска для класса точности

номинального размера L

1

2

3

4

5

6

7

8

9

                    До 20

0,24

0,4

0,6

1,0

1,6

2,4

4

6

10

Св.       20  до   60

0,30

0,5

0,8

1,2

2,0

3,0

5

8

12

"           60  "   120

0,40

0,6

1,0

1,6

2,4

4,0

6

10

16

"        120  "    250

0,50

0,8

1,2

2,0

3,0

5,0

8

12

20

"        250  "   500

0,60

1,0

1,6

2,4

4,0

6,0

10

16

24

"        500  "  1000

0,80

1,2

2,0

3,0

5,0

8,0

12

20

30

"      1000  "  1600

1,00

1,6

2,4

4,0

6,0

10,0

16

24

40

"      1600  "  2500

1,20

2,0

3,0

5,0

8,0

12,0

20

30

50

"      2500  "  4000

1,60

2,4

4,0

6,0

10,0

16,0

24

40

60

"      4000  "  8000

2,00

3,0

5,0

8,0

12,0

20,0

30

50

80

"     8000  "  16000

2,40

4,0

6,0

10,0

16,0

24,0

40

60

100

"   16000  " 25000

3,00

5,0

8,0

12,0

20,0

30,0

50

80

120

"   25000  "  40000

4,00

6,0

10,0

16,0

24,0

40,0

60

100

160

"   40000  "  60000

5,00

8,0

12,0

20,0

30,0

50,0

80

120

200

Значения К

0,10

0,16

0,25

0,40

0,60

1,0

1,6

2,5

4,0



2.3. Допуски прямолинейности принимают по табл. 2 для рассматриваемых сечений элемента на всю длину элемента или на заданной длине в зависимости от номинального значения этого размера. Значения заданной длины выбирают из ряда: 400, 600, 1000,1600 и 2500 мм.







Таблица 2



Допуски прямолинейности

мм

Интервал номинального

Значение допуска для класса точности

размера L

1

2

3

4

5

6

                  До   1000

2,0

3

5

8

12

20

Св.   1000  до   1600

2,4

4

6

10

16

24

“      1600  “      2500

3,0

5

8

12

20

30

“      2500  “      4000

4,0

6

10

16

24

40

“      4000  “      8000

5,0

8

12

20

30

50

“      8000  “    16000

6,0

10

16

24

40

60

“    16000  “    25000

8,0

12

20

30

50

80

“    25000  “    40000

10,0

16

24

40

60

100

“    40000  “    60000

12,0

20

30

50

80

120

Значения К

0,25

0,4

0,6

1,0

1,6

2,5



2.4. Допуски плоскостности принимают по табл. 2 для всей рассматриваемой поверхности элемента в зависимости от большего номинального размера L поверхности элемента.

2.5. Допуски перпендикулярности рассматриваемых поверхностей элемента принимают по табл. 3 в зависимости от меньшего номинального размера L поверхностей, перпендикулярность которых регламентируют, или заданной длины в сечении элемента. Значения заданной длины выбирают из ряда: 400, 500, 600, 800 и 1000 мм.

Для крупноразмерных элементов перпендикулярность их поверхностей допускается регламентировать допусками равенства диагоналей, значения которых принимают по табл. 4 в зависимости от большего номинального размера L поверхности, для которой назначают разность диагоналей.

Таблица 3



Допуски перпендикулярности

мм

Интервал

Значение допуска для класса точности

номинального размера L

1

2

3

4

5

6

7

8

9

                До   250

0,5

0,8

1,2

2,0

3

5

8

12

20

Св.  250  до    500

0,6

1,0

1,6

2,4

4

6

10

16

24

“      500  “     1000

0,8

1,2

2,0

3,0

5

8

12

20

30

“    1000  “     1600

1,0

1,6

2,4

4,0

6

10

16

24

40

“    1600  “     2500

1,2

2,0

3,0

5,0

8

12

20

30

50

“    2500  “     4000

1,6

2,4

4,0

6,0

10

16

24

40

60

Значения К

0,16

0,25

0,4

0,6

1,0

1,6

2,5

4,0

6,0



Таблица 4



Допуски равенства диагоналей

мм

Интервал номинального

Значение допуска для класса точности

размера L

1

2

3

4

5

6

                   До  4000

4

6

10

16

24

40

Св.   4000  до   8000

5

8

12

20

30

50

“       8000  “    16000

6

10

16

24

40

60

“     16000  “    25000

8

12

20

30

50

80

“     25000  “    40000

10

16

24

40

60

100

“     40000  “    60000

12

20

30

50

80

120

Значения К

0,25

0,4

0,6

1,0

1,6

2,5



2.6. Допусками прямолинейности, плоскостности и перпендикулярности поверхностей следует также регламентировать точность формы и взаимного положения отдельных поверхностей простых непризматических элементов.

Точность размеров, формы и взаимного положения  поверхностей элементов, имеющих сложное очертание, регламентируют допусками линейных размеров, определяющих положение характерных точек этих элементов в принятой системе координат.



3. Точность разбивочных работ



3.1. Точность разбивочных работ характеризуют допусками и предельными отклонениями разбивки точек и осей в плане (черт. 5) и передачи точек и осей по вертикали (черт. 6), допусками створности и предельными отклонениями от створности точек (черт. 7), допусками и предельными отклонениями разбивки высотных отметок (черт. 8) и передачи высотных отметок (черт. 9), а также допусками перпендикулярности и предельными отклонениями от перпендикулярности осей (черт. 10).

3.2. Допуски разбивки точек и осей в плане принимают по табл. 5 в зависимости от номинального расстояния L, точность которого нормируют.

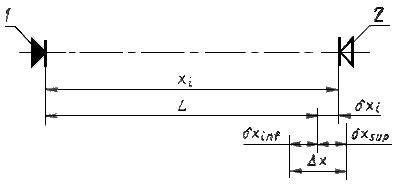

Допуск и отклонение разбивки точек

и осей в плане



1 - ориентир, принимаемый за начало отсчета;

2 - ориентир, устанавливаемый в результате разбивки



Черт. 5

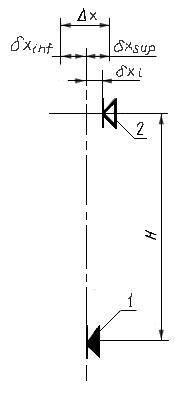

Допуск и отклонение передачи точек и осей по вертикали

1 - ориентир, принимаемый за начало отсчета;

2 - ориентир, устанавливаемый в результате передачи



Черт. 6

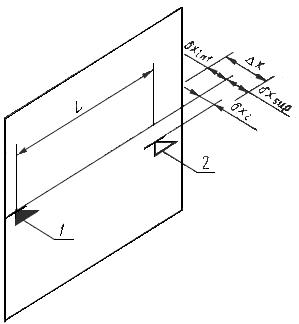

Допуск створности и отклонение от створности точек



1 - ориентир, принимаемый за начало отсчета;

2 - ориентир, устанавливаемый в результате разбивки



Черт. 7

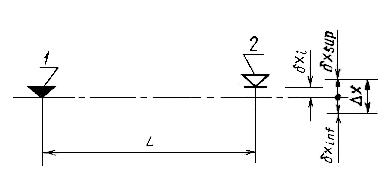

Допуск и отклонение разбивки высотных отметок

1 - ориентир, принимаемый за начало отсчета;

2 - ориентир, устанавливаемый в результате разбивки



Черт. 8

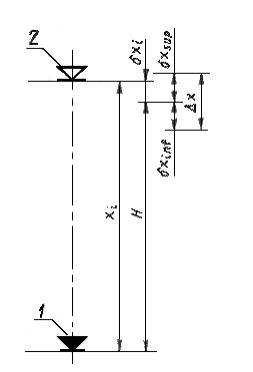

Допуск и отклонение передачи

высотных отметок





1 - ориентир, принимаемый за начало отсчета;

2 - ориентир, устанавливаемый в результате передачи



Черт. 9

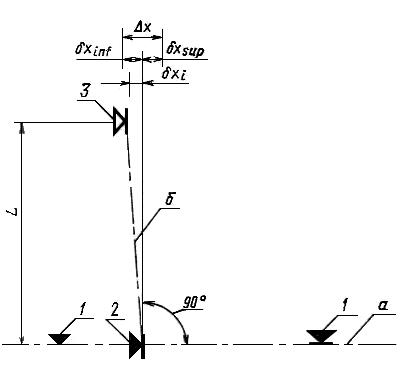

Допуск перпендикулярности и отклонение

от перпендикулярности осей





1 - ориентиры, определяющие положение оси а;

2 - ориентир, принимаемый за начало отсчета при разбивке оси б; 3 - ориентир, устанавливаемый при разбивке оси б



Черт. 10
