ГОСТ 21778-81 Система обеспечения точности геометрических параметров в строительстве. Основные положения.



ГОСТ 21778-81

(СТ СЭВ 2045-79)



Группа Ж02





ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР





СИСТЕМ АОБЕСПЕЧЕНИЯ ТОЧНОСТИ ГЕОМЕТРИЧЕСКИХ

ПАРАМЕТРОВ В СТРОИТЕЛЬСТВЕ



Основные положения



System of ensuring geometrical parameters accuracy

in construction. Main principles



Дата ввведения 1981-07-01





УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по делам строительства от 2 декабря 1980 г. N 184



ВЗАМЕН ГОСТ 21778-76



ПЕРЕИЗДАНИЕ. Сентябрь 1988 г.





Настоящий стандарт распространяется на проектирование и строительство зданий и сооружений, а также на проектирование и изготовление строительных конструкций, деталей и изделий для них и устанавливает основные характеристики точности и основные положения по назначению, технологическому обеспечению, контролю и оценке точности геометрических параметров, обеспечивающие соблюдение функциональных требований к зданиям, сооружениям и их отдельным элементам на всех этапах строительного проектирования и производства.



Установленные настоящим стандартом основные положения развиваются комплексом стандартов Системы обеспечения точности геометрических параметров в строительстве.



В соответствии с требованиями стандартов Системы во вновь разрабатываемых и пересматриваемых стандартах и других нормативно-технических документах на конкретные элементы и конструкции зданий и сооружений, на рабочих чертежах и в технологической документации устанавливают требования к точности конструкций, их элементов и выполнения работ, а также методы и средства технологического обеспечения и контроля точности.



Применяемые в стандарте термины и их определения приведены в приложении 1.



Стандарт соответствует СТ СЭВ 2045-79 в части, указанной в приложении 2.







1. ХАРАКТЕРИСТИКИ ТОЧНОСТИ





1.1. Точность геометрического параметра , представляющего собой случайную величину, определяют характеристиками точности. При этом точность угловых величин может быть охарактеризована точностью линейных размеров, которыми определяются эти величины.

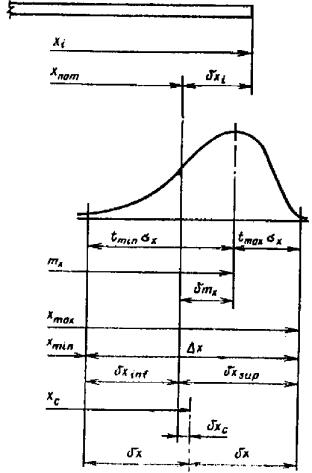

Характеристики точности геометрических параметров в строительстве и их взаимосвязь указаны на черт. 1.







Характеристики точности геометрического параметра





Черт. 1



1.2. Точность геометрического параметра  в каждом отдельном случае характеризуется значением действительного отклонения , выражаемого зависимостью



,                                                                 (1)



где  - действительное значение параметра ;



  - номинальное значение параметра.



Действительное отклонение  является количественным выражением систематических и случайных погрешностей, накопленных при выполнении технологических операций и измерений.



1.3. Точность геометрических параметров в стандартах и других нормативных документах, а также на рабочих чертежах характеризуется минимальным  и максимальным  предельными размерами, нижним  и верхним   предельными отклонениями от номинального  значения, допуском  и отклонением  середины поля допуска  от номинального  значения параметра . Половина допуска  является предельным отклонением параметра х от середины поля допуска .



Взаимосвязь между этими характеристиками точности определяют по формулам:





,                                         (2)



,                                        (3)



,                      (4)



.   (5)





     Примечание. Значения нижнего и верхнего предельных отклонений  и

подставляют в формулы со своими знаками.

1.4. Точность геометрического параметра  в совокупности его действительных значений , полученной в результате выполнения определенного технологического процесса или операции массового и серийного производства, определяют статистическими характеристиками точности.



В качестве статистических характеристик точности геометрического параметра применяют его среднее значение  и среднее квадратическое отклонение . В необходимых случаях при различных законах распределения параметра  допускается использовать другие статистические характеристики точности.



При нормальном распределении геометрического параметра  оценками характеристик  и  являются выборочное среднее  и выборочное среднее квадратическое отклонение , которые вычисляют по формулам:





,                                                                         (6)



,                                          (7)





где -объем выборки.



1.5. Систематическое отклонение  геометрического параметра  определяют по формуле





.                                                                  (8)





Оценкой систематического отклонения , при нормальном распределении геометрического параметра является выборочное среднее отклонение , т. е. среднее значение отклонений в выборке, определяемое по формуле





.                                                                  (9)



1.6. Предельные значения  и  устанавливают как значения геометрического параметра , отвечающие определенным вероятностям появления значений этого геометрического параметра  ниже  и выше . Взаимосвязь предельных значений  и   и статистических характеристик точности  и  представлена формулами:





,                                                           (10)



,                                                         (11)



где  и  - значения стандартизованной случайной величины, зависящие от вероятности появления значений ниже  и выше , и типа статистического распределения параметра .



Как правило, вероятность появления значений  ниже  и выше  принимают одинаковой, но не более 0,05.



Предпочтительные значения величины  при нормальном распределении параметра  в зависимости от допускаемой вероятности появления значений  ниже  и выше , характеризуемой приемочным уровнем дефектности по ГОСТ 23616-79, установлены ГОСТ 23615-79.

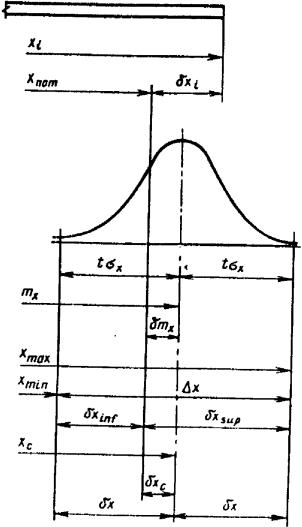

1.7. В случае симметричного (например нормального) распределения геометрического параметра  (черт. 2) и одинаковой вероятности появления значений  ниже   и выше  , а взаимосвязь между характеристиками точности, приведенными в пп. 1.3 и 1.4, представлена формулами:



,                                                                                 (12)

,                                                 (13)



.                                                  (14)



Если при этом среднее значение  параметра   практически не отличается от его номинального значения , то взаимосвязь характеристик точности характеризуют формулы:





,                                                                    (15)



,                                                        (16)



,                                                              (17)



.                                                             (18)







Характеристики точности геометрического параметра

при нормальном распределении









Черт. 2









2. НАЗНАЧЕНИЕ ТОЧНОСТИ





2.1. Точность геометрических параметров на всех этапах строительного проектирования и производства следует устанавливать в зависимости от функциональных, конструктивных, технологических и экономических требований, предъявляемых к зданиям, сооружениям и их отдельным элементам.



2.2. Соответствие назначаемой точности функциональным, конструктивным, технологическим и экономическим требованиям устанавливают расчетом точности в соответствии с ГОСТ 21780-83 или другими методами.



2.3. Точность геометрических параметров следует устанавливать посредством характеристик точности, приведенных в п. 1.3. Предпочтительными характеристиками являются предельные отклонения относительно номинального значения параметра х, принимаемых, как правило (при =0), равными по абсолютной величине половине значения соответствующего функционального или технологического допуска, принятого в расчете точности.

  Примечание.  В обоснованных случаях, при необходимости частичной компенсации

возрастающих во времени систематических погрешностей технологических процессов

и  операций,  предельные  отклонения  должны  устанавливаться  несимметричными

(0).

2.4. Функциональными допусками регламентируют точность геометрических параметров в сопряжениях и точность положения элементов в конструкциях.



Номенклатура функциональных допусков установлена ГОСТ 21780-83, а их конкретные значения определяют по формуле (4), в которой  и  или  и  принимают исходя из функциональных (прочностных, изоляционных или эстетических) требований к конструкциям.



2.5. Технологическими допусками регламентируют точность технологических процессов и операций по изготовлению и установке элементов, а также выполнению разбивочных работ.



Значения допусков в миллиметрах или угловых величинах должны соответствовать числовому ряду:



1; 1,6; 2,4; 4; 6; 10 или



1; 1,2; 1,6; 2; 2,4; 3; 4; 5; 6; 8; 10.



Каждое число ряда допускается увеличивать или уменьшать умножением его на десять с показателем степени, равным целому числу.



Номенклатуру и конкретные значения технологических допусков по классам точности процессов и операций следует принимать по ГОСТ 21779-82.



Классы точности выбирают при выполнении расчетов точности в зависимости от принимаемых средств технологического обеспечения и контроля точности и возможностей производства (см. п. 4.5).







3. ТЕХНОЛОГИЧЕСКОЕ ОБЕСПЕЧЕНИЕ ТОЧНОСТИ





3.1. При проектировании зданий, сооружений и их отдельных элементов, разработке технологии изготовления элементов и возведения зданий и сооружений следует предусматривать, а в производстве - применять необходимые средства и правила технологического обеспечения точности.



3.2. Технология изготовления элементов и возведения зданий и сооружений должна соответствовать условиям, принятым при назначении точности.



3.3. Технологические процессы и операции должны содержать в виде составной части контроль установленной точности (входной, операционный и приемочный).



3.4. В зависимости от результатов операционного контроля точности в целях предупреждения брака следует осуществлять регулирование технологических процессов и операций по допускам на настройку оборудования, установленным в технологической документации.



3.5. Точность геометрических параметров зданий, сооружений и их отдельных элементов считают обеспеченной, если установлено, что действительные значения этих параметров соответствуют нормативным и проектным требованиям.







4. КОНТРОЛЬ И ОЦЕНКА ТОЧНОСТИ





4.1. Точность геометрических параметров контролируют определением их действительных значений, а также характеристик точности и сопоставлением их с требованиями, установленными в нормативно-технической документации.



4.2. В зависимости от задач контроля, вида контролируемых изделий или операций, а также объемов производства контроль точности устанавливают сплошным или выборочным.



4.3. Правила контроля, в том числе геометрические параметры, выбранные для контроля, средства, методы, условия и число проводимых измерений, а также правила обработки их результатов должны обеспечивать необходимую точность и сопоставимость результатов определения действительных значений параметров и быть установлены в стандартах и другой нормативно-технической документации вместе со значениями характеристик точности.



4.4. Точность геометрических параметров следует контролировать в соответствии с ГОСТ 23616-79.



4.5. Оценку точности геометрического параметра в совокупности его действительных значений, которая может быть обеспечена определенным технологическим процессом или операцией, для отнесения процесса или операции к соответствующему классу точности выполняют на основе результатов контроля и статистического анализа точности по ГОСТ 23615-79.







ПРИЛОЖЕНИЕ 1

Обязательное





ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ





Собираемость конструкций - свойство независимо изготовленных элементов обеспечивать возможность сборки из них конструкций зданий и сооружений с точностью их геометрических параметров, соответствующей предъявляемым к конструкциям эксплуатационным требованиям. Количественной характеристикой собираемости является уровень собираемости, который оценивают долей сборочных работ, выполняемых без дополнительных операций по подбору, пригонке или регулированию параметров элементов.



Взаимозаменяемость элементов - в системе обеспечения точности геометрических параметров в строительстве - свойство независимо изготовленных однотинных элементов обеспечивать возможность применения одного из них вместо другого без  дополнительной обработки при  заданном уровне собираемости конструкций. Взаимозаменяемость элементов достигается соблюдением единых требований к точности их геометрических параметров



Точность геометрического параметра - степень приближения действительного значения геометрического параметра к его номинальному значению



Геометрический параметр - линейная или угловая величина



Размер - числовое значение линейной величины в выбранных единицах измерения



Номинальное значение геометрического параметра (номинальный размер для линейной величины) - значение геометрического параметра,  заданное в проекте и являющееся началом отсчета отклонений



Действительное значение геометрического параметра (действительный размер) - значение геометрического параметра, установленное в результате измерения с определенной точностью



Предельные значения геометрического параметра (предельные размеры) - значения геометрического параметра, между которыми должны находиться его действительные значения с определенной вероятностью



Допуск - абсолютное значение разности предельных значений геометрического параметра



Поле допуска  - совокупность значений   геометрического параметра, ограниченная его предельными значениями



Действительное отклонение геометрического параметра (действительное отклонение размера) - алгебраическая разность между действительным и номинальным значениями геометрического параметра



Систематическое отклонение геометрического параметра  (систематическое отклонение размера) - разность между средним и номинальным значениями геометрического параметра



Предельное отклонение геометрического параметра (предельное отклонение размера) - алгебраическая разность между предельным и номинальным значениями геометрического параметра



Верхнее предельное отклонение геометрического параметра (верхнее предельное отклонение размера) - алгебраическая разность между   наибольшим предельным и номинальным значениями геометрического параметра



Нижнее предельное отклонение геометрического параметра (нижнее предельное отклонение размера) - алгебраическая разность между наименьшим предельным и номинальным значениями геометрического параметра



Отклонение середины поля допуска - алгебраическая разность между серединой поля допуска и номинальным значением геометрического параметра



Функциональный допуск - допуск геометрического параметра, устанавливающий точность собранной конструкции из условия обеспечения предъявляемых к ней функциональных требований



Технологический допуск - допуск геометрического параметра,   устанавливающий точность выполнения соответствующего технологического процесса или операции



Класс точности - совокупность значений технологических допусков, зависящих от номинальных значений геометрических параметров.



Каждый класс точности содержит ряд допусков, соответствующих одинаковой степени точности для всех номинальных значений данного геометрического параметра.



     Примечание.  В  стандартах   некоторых  стран  -  членов  СЭВ  вместо  термина

"Номинальное значение геометрического параметра" применяют термин "Базисное значение

геометрического параметра".







ПРИЛОЖЕНИЕ 2

 Справочное





ИНФОРМАЦИОННЫЕ  ДАННЫЕ О СООТВЕТСТВИИ

 ГОСТ 21778- 81 и СТ СЭВ 2045-79





Четвертый абзац вводной части ГОСТ 21778-81 соответствует вводной части СТ СЭВ 2045-79.



П. 1.1 ГОСТ 21778-81 включает требования п. 1.1 СТ СЭВ 2045-79.



Черт. 1 ГОСТ 21778-81 соответствует черт. 1 СТ СЭВ 2045-79.



П. 1.2 ГОСТ 21778-81 включает требования п. 1.2 СТ СЭВ 2045-79.



П. 1.3 ГОСТ 21778-81 включает требования п. 1.3 СТ СЭВ 2045-79



П. 1.4 ГОСТ 21778-81 включает требования п. 1.4 СТ СЭВ 2045-79



П. 1.5 ГОСТ 21778-81 соответствует п. 1.5 СТ СЭВ 2045-79,



П. 1.6 ГОСТ 21778-81 включает требования п. 1.6 СТ СЭВ 2045-79



П. 1.7 ГОСТ 21778-81 включает требования п. 1.7 СТ СЭВ 2045-79



Черт. 2 ГОСТ 21778-81 соответствует черт. 2 СТ СЭВ 2045-79



П. 2.1 ГОСТ 21778-81 соответствует п. 2.1 СТ СЭВ 2045-79.



П. 2.2 ГОСТ 21778-81 включает требования п. 2.2 СТ СЭВ 2045-79.



П. 2.3 ГОСТ 21778-81 включает требования п. 2.3 СТ СЭВ 2045-79.



П. 2.5 ГОСТ 21778-81 включает требования п. 2.4 СТ СЭВ 2045-79.



Раздел 3 ГОСТ 21778-81 соответствует разделу 3 СТ СЭВ 2045-79.



П. 4.1 ГОСТ 21778-81 соответствует п. 4.1 СТ СЭВ 2045-79.



П. 4.2 ГОСТ 21778-81 соответствует п. 4.2 СТ СЭВ 2045-79.



П. 4.3 ГОСТ 21778-81 включает требования пп. 4.3 и 4.4 СТ СЭВ 2045-79.



Обязательное приложение 1 ГОСТ 21778-81 включает в себя информационное приложение 1 СТ СЭВ 2045-79.



Примечание к обязательному приложению 1 ГОСТ 21778-81 включает в себя данные примечания к п. 1.2 СТ СЭВ 2045-79.









Текст документа сверен по:

официальное издание

Госстрой СССР -

М.: Издательство стандартов,

1989
