Пособие по проектированию жилых зданий. Вып. 3. (к СНиП 2.08.01-85) ПЕРЕКРЫТИЯ Часть 6

5. Для горизонтального шва на прокладках («сухой» шов) коэффициент податливости при кратковременном сжатии определяют по формуле

lc = tc/(Ec + acsс), (12)

где tс толщина сжатой прокладки в горизонтальном шве; Еc — начальный модуль упругости прокладки; аc — безразмерный коэффициент; sс — среднее значение нормальных напряжений, сжимающих прокладки.

Величины Еc и аc разрешается определять по табл. 3.

Таблица 3


Материал прокладки

Толщина прокладки, мм

Еc,

МПа


аc

Асбестовый картон марки КАОН

3

7

2

Асбестовый картон марки КАП

4

2,8

1,8

Асбестовый картон марки КАОН

6

9

1,7

Асбодревесно-волокнистая плита (АДВП)

4,8

17

2,6

Древесно-волокнистая плита мягкая М12 (ДВП)

12,5

1,8

1,8

То же

16

2,2

1,2

Синтетические сетки из полиэфирной нити, слоями

5

14,2

3,5

Сетки и сукно бумажной промышленности («СУБ»)

7

3,7

3,1

Лавсановое волокно прессованное

6

6

4,4

Рубероид, слоями

3,77

14

4,2

Пергамин, слоями

¾

15

2,5

Паронит, слоями

4,2

22

4

Линолеум ПХВ

1,8

12

8,3

Песок средней крупности в оболочке из стеклоткани

30

80

0

Коэффициент податливости горизонтального шва на прокладках при длительном сжатии lct допускается принимать равным 1,2lc.

6. Коэффициент податливости при сдвиге lt (мм/Н) соединения двух сборных элементов принимается равным сумме коэффициентов податливости для сечений, примыкающих к каждому из соединяемых элементов.

Для бетонного шпоночного соединения из nk однотипных шпонок коэффициент податливости при взаимном сдвиге сборного элемента и бетона замоноличивания стыка определяют по формуле

ltb = lloc(1/Eb + 1/Emon)/(Alocnk), (13)

где lloc условная высота шпонки, принимаемая при определении ее податливости при сдвиге, равной 250 мм; Aloc — площадь сжатия шпонки, через которую передается в соединении сжимающее усилие, мм2; Eb модуль деформации бетона сборного элемента, МПа; Етоп — то же, бетона замоноличивания вертикального стыка, МПа.

Для армированного шпоночного соединения до образования в стыке наклонных трещин коэффициент податливости при сдвиге определяют по формуле (13), а после образования наклонных трещин — по формуле

lts = ltb + lts, (14)

где (15)

где ds — диаметр арматурных связей между сборными элементами, мм; ns — количество арматурных связей между сборными элементами; Еb — модуль деформации бетона сборного элемента, МПа; Етоп — то же, бетона замоноличивания вертикального стыка, МПа.

Для бесшпоночного соединения сборных элементов с помощью замоноличенных бетоном арматурных связей коэффициент податливости при сдвиге вычисляется по формуле (15).

Опертые по контуру панели перекрытий при платформенном стыке стеновых панелей могут рассматриваться как связи сдвига между стенами перпендикулярного направления. Для такой связи при марке раствора в швах не ниже 100 и деформациях сдвига не более 0,5 мм коэффициент податливости при сдвиге lt,pl = 5 × 10-6 мм/Н (5 × 10-6 см/кгс).

7. Коэффициентом податливости перемычки называется величина, численно равная взаимному линейному смещению опор по вертикали от единичной поперечной силы, вызывающей перекос перемычки.

Диаграмму зависимости «поперечная сила — взаимное линейное смещение опор» перемычки рекомендуется принимать в виде ломаной (рис. 2), точки перелома которой отражают характерные изменения деформированного состояния или расчетной схемы перемычки, вызванные образованием очередной вертикальной либо наклонной трещины.

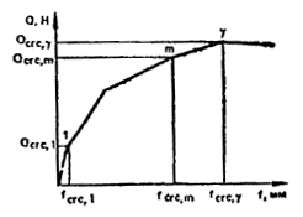

Рис. 2. Диаграмма зависимости «поперечная сила Q — взаимное линейное смещение f опор перемычки» при перекосе

1, ..., m — точки диаграммы, соответствующие образованию вертикальных трещин и наклонной трещины

Коэффициенты податливости перемычек при перекосе рекомендуется определять исходя из следующих предпосылок и допущений:

выделяют три последовательные стадии деформирования перемычек, границами которых являются моменты появления первых нормальных и наклонных трещин;

принимается, что нормальные трещины первоначально образуются в опорных сечениях перемычки (в местах ее заделки в простенки); по мере увеличения усилий, вызывающих перекос перемычки, могут образовываться дополнительные нормальные трещины; шаг нормальных сечений принимается зависящим только от конструктивного решения перемычки;

наклонные трещины возникают после образования всех нормальных трещин; в тавровой перемычке наклонная трещина развивается только в пределах высоты стенки и, дойдя до полки, переходит в продольную (горизонтальную) трещину.

8. Коэффициент податливости перемычки (до образования трещин) определяют по формулам:

для перемычки прямоугольного сечения

llin = (l2red/h2lin + 3)lred/(AlinEb), (16)

для перемычки таврового сечения

(17)

где lred приведенный пролет перемычки

lred = l + 0,6hlin, (18)

l — пролет перемычки в свету; hlin — высота сечения перемычки; Eb,. Gb соответственно, начальный модуль упругости и модуль сдвига бетона перемычки; llin, Alin соответственно, момент инерции и площадь поперечного сечения перемычки. В случае таврового сечения (составного либо монолитного) за величину Alin принимается площадь сечения ребра перемычки на всю его высоту, включая толщину полки.

9. При использовании расчетной схемы диафрагмы в виде составного стержня с непрерывными продольными связями в формулы (16) и (17) вводят дополнительное слагаемое lw, учитывающее податливость примыкающих к перемычке простенков от изгиба и сдвига в пределах этажа

lw = l1(s1/Het)2 + l2(s2/Het)2, (19)

где l1(2) — коэффициент податливости левого (правого) простенка при местном изгибе и сдвиге в пределах этажа; s1(2) — расстояние от середины пролета перемычки в свету до оси левого (правого) простенка, в который защемлена перемычка; Het — высота этажа;

(20)

m — коэффициент, принимаемый равным: 1,2 — для прямоугольных в плане простенков; I — для простенков таврового либо двутаврового в плане сечения; I1(2) — момент инерции сечения в плане левого (правого) простенка; A1(2) — площадь сечения в плане левого (правого) простенка. В случае таврового либо двутаврового сечения за величину A1(2) принимают площадь сечения стенки тавра (двутавра) на всю ее высоту, но без учета свесов полок.

С увеличением коэффициента податливости собственно перемычки относительное влияние податливости примыкающих к ней простенков уменьшается. Например, для перемычек, работающих в упругой стадии, при 2 £ l/hlin < 3 податливость простенков можно не учитывать при длине последних 3000 мм и более, а при l/hlin — при длине 2000 мм и более.

10. Коэффициент податливости перемычки в фазе образования вертикальных трещин определяют по формулам:

для перемычки прямоугольного сечения (рис. 3)

(21)

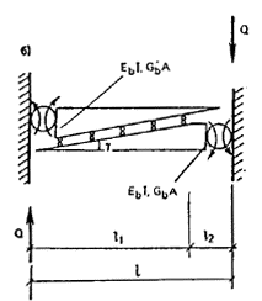

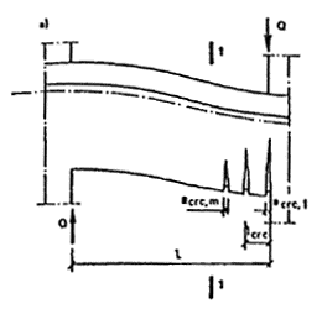

Рис. 3. Деформирование перемычки прямоугольного сечения при перекосе в фазе образования нормальных трещин

а — схема трещинообразования; б — расчетная схема; в идеализированная расчетная схема

для перемычки таврового сечения (рис. 4)

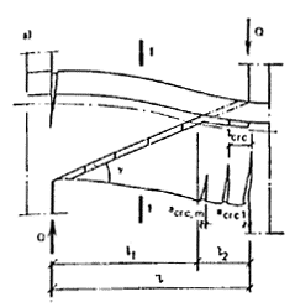

Рис. 4. Деформирование перемычки таврового сечения при перекосе в фазе образования нормальных трещин

а — схема трещинообразования; б — расчетная схема; в ¾ идеализированная расчетная схема

(22)

где m — количество вертикальных трещин в одной из растянутых опорных зон перемычки округляется до ближайшего целого числа

m = 0,5(l   2WcrcRbt,ser/Qlin)/lcrc + 1; (23)

lcrc среднее расстояние между соседними вертикальными трещинами;

lcrc = hAlin/(10pds); (24)

h — коэффициент, учитывающий вид и профиль арматуры, принимаемый для стержневой арматуры периодического профиля, — 0,7; гладкой — 1; ds номинальный диаметр продольной растянутой арматуры, перемычки, мм; Wcrc — момент сопротивления трещинообразованию для нижней (верхней) растянутой опорной зоны перемычки; Rbt,ser — расчетное сопротивление бетона растяжению для продольных состояний второй группы; Qlin — поперечная сила в перемычке; acrc — ширина раскрытия нормальных трещин в растянутой опорной зоне перемычки от единичной поперечной силы Qlin = 1 Н, мм/Н;

(25)

(26)

Здесь величина ds в мм, m — коэффициент армирования, m = As/(bho); b — ширина поперечного сечения прямоугольной перемычки либо ребра тавровой; ho — рабочая высота сечения перемычки; а' — расстояние от равнодействующей усилий в продольной растянутой арматуре до ближайшей грани сечения.

Учет податливости примыкающих простенков производят в соответствии с п. 9.

11. Поперечные силы в перемычке, вызывающие образование соответственно 1-й, m-й вертикальной трещины, определяют по формулам

Qcrc,1 = 2WcrcRbt,ser/l; (27)

(28)

12. Коэффициент податливости перемычки в фазе образования наклонных трещин определяют по формулам:

для перемычки прямоугольного сечения с отношением l/hlin £ l,5 (рис. 5)

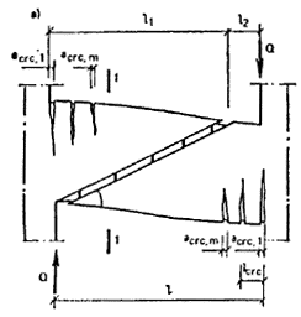

Рис. 5. Деформирование перемычки прямоугольного сечения при l/hlin £ l,5 при перекосе в фазе образования наклонных трещин

a — схема трещинообразования; б — идеализированная расчетная схема

(29)

для перемычки прямоугольного сечения с отношением l/hlin > 1,5 (рис. 6)

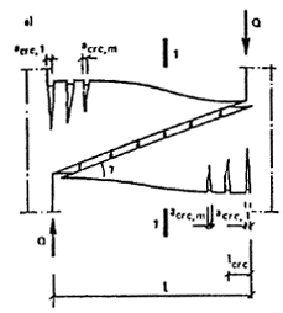

Рис. 6. Деформирование перемычки прямоугольного сечения при l/hlin > 1,5 при перекосе в фазе образования наклонных трещин

а схема трещинообразования; б — идеализированная расчетная схема

(30)

для перемычки таврового сечения (рис. 7).

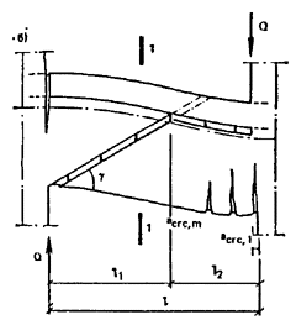

Рис. 7. Деформирование перемычки таврового сечения при перекосе в фазе образования наклонных трещин

а схема трещинообразования; при l/hlim £ 1,5; б — то же, при l/hlim > 1,5; в — идеализированная расчетная схема

(31)

где If, Af — соответственно момент инерции и площадь поперечного сечения ребра перемычки высотой (hlim   hf); hf высота полки.

Учет податливости примыкающих простенков производят в соответствии с п. 9.

13. Поперечную силу, вызывающую образование наклонной трещины, определяют по формуле

Qy = ARbt,ser/sin 2y; (32)

где у — угол наклонной трещины к горизонтали,

yarctg(l/hlin). (33)

При l/hlin > l,5 принимают y = arcctg 1,5 = 34°.

ПРИЛОЖЕНИЕ 5

РАСЧЕТ ПРОЧНОСТИ АНКЕРОВКИ ДЕТАЛЕЙ ДЛЯ ПОДЪЕМА ОДНОСЛОЙНЫХ ПЛОСКИХ ИЗДЕЛИЙ ИЗ ТЯЖЕЛОГО БЕТОНА

1. Данные рекомендации распространяются на проектирование строповочных деталей и отверстий для подъема в вертикальном положении однослойных неармированных и слабоармированных плоских изделий толщиной 80 — 220 мм из тяжелого бетона с крупностью заполнителя 10 или 20 мм и нормативной кубиковой прочностью бетона в момент первого подъема от 5 до 25 МПа при действии усилия вдоль детали (подъем с помощью траверс). Допускается подъем за стропы при устройстве отверстий или установке строповочных петель, при этом допускается сгиб выступающей части петли.

Примечание. Подъем за стропы при отсутствии траверс может быть допущен и для других деталей. При этом должна обеспечиваться передача усилия вдоль детали путем использования специальных устройств для восприятия бетоном горизонтальной составляющей усилия в стропах без сгиба выступающей из бетона части детали.

Нормативная кубиковая прочность бетона в момент первого подъема назначается в зависимости от отпускной прочности, а также технологии изготовления изделия и указывается в рабочих чертежах.

2. Рекомендации распространяются на следующие детали: строповочные петли из арматуры диаметром от 10 до 22 мм класса А-I с крюками, расположенными в срединной плоскости панели (рис. 1), гладкие стержни из арматуры диаметром от 10 до 22 мм класса А-I с анкерами в виде крюков или шайб (рис. 2 и 3), детали из полосовой стали (рис. 4). Рекомендации распространяются также на строповочные отверстия (рис. 5).

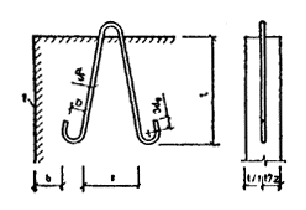

Рис. 1. Схема расположения строповочной петли в панели

1 — край панели или проема

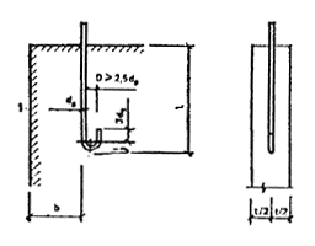

Рис. 2. Схема расположения в панели стержня с крюком на конце

1 край панели или проема

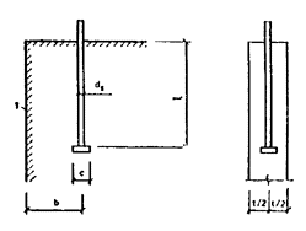

Рис. 3. Схема расположения в панели стержня с шайбой на конце

1 — край панели или проема

Рис. 4. Схема расположения в панели детали из полосовой стали

1 ¾ край панели или проема

Pис. 5. Схема расположения отверстия в панели

1 — край панели или проема

3. Прочие детали для подъема, не указанные в п. 2, а также детали для подъема многослойных, однослойных армированных панелей и панелей из бетонов других видов следует проектировать в соответствии со СНиП 2.03.01—84.

4. Рекомендуемый расчет прочности анкеровки предполагает отсутствие сквозных трещин в верхней части изделия. Строповка за детали и отверстия бракованных изделий, имеющих сквозные трещины в зоне анкеровки деталей и около отверстий, не допускается.

Конструктивные требования

5. Применяемая арматурная сталь для петель и стержней должна соответствовать требованиям СНиП 2.03.01—84, предъявляемым к строповочным петлям. Детали из листовой стали изготавливают из стали марок ВСтЗпс6 и ВСтЗсп5 по ГОСТ 380—71* в соответствии с указаниями СНиП II-23-81* по применению сталей в зависимости от расчетной температуры. Глубина заделки l деталей должна быть не менее 25 см (при изготовлении в кассетах — не менее 30 см), а расстояние между двумя соседними деталями — не менее 2,5 l. Длина и конструкция выступающей из бетона части деталей зависят от конструкции захватного приспособления и особенностей узла сопряжения сборных элементов. Выступающая часть детали из листовой стали должна быть рассчитана в соответствии со СНиП II-23-81*.

Диаметр строповочного отверстия назначается в зависимости от имеющихся строповочных приспособлений, но не более 70 мм; глубина заложения отверстия l (см рис. 5) определяется по п. 15, но не менее величин, указанных выше для деталей.

Расстояние между деталью и краем панели или проема b (см. рис. 1 — 4) назначается не менее 200 мм, а при устройстве строповочных отверстий — не менее 400 мм (см. рис. 5).

7. Шайбы, как правило, следует изготавливать путем высадки плоской головки (высаженной пластинки). Возможна также приварка к стержню. При этом размер пластины (диаметр круглой или сторона квадратной шайбы) должен быть не менее величины, определяемой расчетом (см. ниже), а толщина пластины — не менее с/4. Детали из листовой стали следует, как правило, изготовлять методом штамповки с последующим машинным гнутьем, а стержни с крюком и строповочные петли — с применением машинного гнутья.

При изготовлении изделий должно быть обеспечено точное положение выступающей из бетона части деталей для возможности использования их в качестве фиксаторов изделий на монтаже. Необходимо не допускать изгиба выступов при транспортировке и монтаже панелей.

Точность положения детали в срединной плоскости изделия и ее выступающей части должна соответствовать допускам на установку арматуры и выпусков железобетонных изделий.

При установке стержня с крюком последний должен быть обращен в сторону, противоположную ближайшему краю изделий или проема (см. рис. 2).

Расчет деталей

8. Расчет деталей включает в себя определение действующего усилия с коэффициентом надежности по нагрузкам, равным 1, подбор поперечного сечения деталей по прочности металла и определение глубины заделки изделия и размеров концевой части деталей по прочности бетона. Прочность бетона проверяется для двух возможных видов разрушения: выкалывания и локального разрушения в месте расположения концевой части анкера. Расчет по металлу выступающей части деталей должен быть выполнен в зависимости от типа детали и способов захвата.

9. Расчет строповочной детали ведется на действующее усилие Fn с коэффициентом надежности по нагрузке, равным 1, по нормативной кубиковой прочности бетона на осевое сжатие в момент первого подъема изделия.

10. Усилие (с коэффициентом надежности по нагрузке, равным 1) на деталь определяют путем деления нормативного веса изделия на число деталей, одновременно работающих при подъеме. Число деталей, принимаемых в расчете, равно 2, а при наличии специальных самобалансирующих траверс может быть и больше.

Подбор поперечного сечения деталей по прочности металлов

11. Диаметр ds для арматуры строповочной петли (см. рис. 1) и стержня с крюком или шайбой (см. рис. 2, 3) назначается в зависимости от усилия (с коэффициентом надежности по нагрузке, равным 1) по табл. 1. Поперечное сечение детали из листовой стали определяют по расчетному сопротивлению металла в соответствии со СНиП II-23-81* с учетом коэффициентов динамичности 1,4 к надежности по нагрузке 1,1, на которые следует умножить величину действующего усилия.

Таблица I


Диаметр

Усилие на деталь с коэффициентом надежности по нагрузке, равным 1 кН

арматуры, мм

для строповочной петли с подъемом

для стержня без


без сгиба высту­пающей части

со сгибом высту­пающей части

сгиба выступа­ющей части

10

10,5

7

7,6

12

16,5

11

11

14

22,5

15

15

16

30

20

19,6

18

37,5

25

24,8

20

46,5

31

30,6

22

57

38

37

При ослаблении сечения деталей резьбой или другим способом расчет следует вести по сечению нетто.

Определение глубины заделки и размеров концевой части по прочности бетона

  1. Глубина заделки деталей для подъема определяется по формуле

(1)

где Fn действующее на деталь усилие с коэффициентом надежности по нагрузке, равным 1; yd — коэффициент динамичности, равный 1,4; уf — коэффициент надежности по нагрузке, равный 1,1; у1 — коэффициент, равный 0,92 для строповочной петли, 1 — для стержня с шайбой на конце и 0,65 — для стержня с крюком на конце; t — толщина изделия; Rb,1cr — расчетное значение критического коэффициента интенсивности напряжении, принимаемое по табл. 2; а — коэффициент, принимаемый по табл. 3 и учитывающий отношение расстояния между деталью и краем изделия (или проемом) b к глубине заделки детали l. При расчете по формуле ( 1 ) выбор а по табл. 3 в зависимости от l производится методом последовательных приближений; при первом шаге можно принять а = 1.

Таблица 2

Нормативная кубико­вая прочность бетона на сжатие в момент первого подъема, МПа

Расчетное значение критического коэффи­циента интенсивности напряжений

Размер концевой зоны трещины, см

5

0,27

25

7,5

0,35

17

10

0,43

13

12,5

0,5

11

15

0,56

10,5

20

0,68

10

25

0,79

9

Примечания: 1. При кассетном способе изготовления изделий значения Rb,1cr следует умножить на 0,85. 2. Значениями Rb,1cr можно пользоваться при отношении l/d ³ 3. При l,5 £ l/d £ 3 эти значения Rb,1cr следует умножать на коэффициент, равный (0,19l/d + 0,43). 3. Значения Rb,1cr и d приведены для бетона с крупностью заполнителя 20 мм. Для бетонов с заполнителем 10 мм значения Rb,1cr необходимо уменьшать в 1,4, а значения d — в два раза.

Таблица 4

b/l

0,1

0,2

0,4

0,6

0,8

1

2 и более

а

0,55

0,65

0,80

0,9

0,94

0,95

1

Глубина заделки l, вычисляемая по формуле (1), должна удовлетворять условию

l £ lu, (2)

где lu — предельная величина глубины заделки, определяемая согласно п. 13. Если условие (2) не выполняется, то деталь не может воспринять заданное усилие Fn. В этом случае следует изменить число деталей или их тип, либо параметры, от которых зависит lu.

13. Предельную величину глубины заделки деталей для подъема определяем по формулам:

для строповочной петли и стержня с крюком на конце

(3)

для стержня с шайбой на конце

(4)

где ds,red = ds + a/4; cred = c + a/4; а ¾ максимальный размер заполнителя; h1, h2 — коэффициенты, принимаемые в зависимости от отношения t/d по табл. 4; h3 — коэффициент, равный 2,4 для стержней с крюком; 3,4 — для строповочной петли при s = t/3 и 4,7 — при s = 2t (для промежуточных значений s величина h3 принимается по линейной интерполяции); d — размер концевой зоны трещины, определяемый по табл. 2.

Таблица 4

t/d

0,8

1

1,5

2

2,5

3

h1

5,5

5,5

5,0

4,7

4,5

4,2

h2

4,75

4,5

4,0

3,7

3,5

3,4

Примечание. Значения коэффициентов h1 и h2 для промежуточных значений t/d могут быть определены по линейной интерполяции.

14. Глубина заделки деталей из листовой стали назначается по формуле (1), в которой коэффициент у1 = 1. Габариты концевой части детали принимают по расчету на местное сжатие бетона в соответствии с требованиями СНиП 2.03.01—84.

15. Глубина заложения строповочного отверстия определяется по формуле (1), в которой коэффициент у1 = 1.

Бетон у отверстия проверяется на местное сжатие в соответствии с требованиями СНиП 2.03.01—84.

16. При проверочном расчете (заданы глубина заделки и нормативная кубиковая прочность бетона на сжатие в момент первого подъема) за усилие (с коэффициентом надежности по нагрузке, равным 1) Fn на деталь или строповочное отверстие принимают минимальное значение из величин усилий, определенных из условий разрушения от выкалывания бетона Fn,exp и локального разрушения Fn,loc.

Разрушение от выкалывания бетона. Усилие на деталь или строповочное отверстие определяется по формуле

(5)

Локальное разрушение. Усилие определяется по формулам: для строповочной петли и стержня с крюком па конце

(6)

для стержня с шайбой на конце

(7)

где y — коэффициент, равный: для стержня с крюком — 1, для строповочной петли при s = t/3   1,7 при s ³ 2t — 2; для промежуточных значений s величина y принимается по линейной интерполяции, Rbt расчетное значение сопротивления бетона при осевом растяжении; значения остальных величии, входящих в формулы (6) и (7), приведены в п. 12.

Для детали из листовой стали и для строповочного отверстия локальное разрушение оценивается расчетом на местное сжатие с учетом коэффициента динамичности и надежности по нагрузке.

Примеры расчета деталей

Пример 1. Требуется запроектировать детали для подъема стеновой панели толщиной 14 см, массой 6000 кг. Предполагается в каждой панели установить два стержня с шайбой на конце. Расстояние от места установки деталей до края панели — 120 см. Перевод в горизонтальное положение производится с помощью кантователя, подъем — с помощью самобалансирующих траверс (усилие направлено вдоль стержня). Нормативная кубиковая прочность бетона в момент первого подъема 7,5 МПа, крупность заполнителя — 20 мм.

Усилие на деталь (с коэффициентом надежности по нагрузке, равным 1) Fn = 60/2 = 30 кН. Диаметр стержня принимается по табл.1 равным 20 мм.

Глубина заделки определяется по формуле (1), в которой коэффициент y1 = 1 (для бетона согласно табл. 2 Rb,1cr = 0,35 кН/см3/2, d = 17 см).

l = [(30 × 1,4 × 1,1)/(1,25 × 1 × 14 × 0,35 × 1)]2 = 57 см.

Так как расстояние до края панели 120 > 2 × 57, то близость к краю не учитывается.

Минимальный размер шайбы cred определим решением уравнения (4), принимая lu = 57 см, d = 17 см (по табл. 2), h2 = 4,73 (по табл. 4 для t/d = 0,824):

решив это уравнение, найдем, что cred = 5,7 см.

Минимально необходимый размер шайбы с = 5,7 — 2/4 = 5,2 см.

Пример 2. Требуется запроектировать деталь для подъема стеновой панели с исходными данными примера 1 при расположении детали на расстоянии 40 см от края панели.

Определение глубины заделки производим методом последовательных приближений. Сначала не учитываем близость к краю, тогда глубина заделки равна 57 см (см. пример 1). Отношение b/l = 40/57 = 0,7; ему соответствует а = 0,92 по табл. 3. Из-за влияния края величина l должна быть больше 57 см, а коэффициент меньше 0,92. Принимаем a = 0,82, тогда l = [(30 × l,4 × l,l)/(l,25 × l × 14 × 0,35 × 0,82)]2 = 85 см.

Отношение b/l = 40/85 = 0,47. Коэффициент a = 0,835. Для а = 0,835l = [(30 × 1,4 × 1,1)/(1,25 × 1 × 14 × 0,35 × 0,835)] = 82 см.

Отношение b/l = 40/82 = 0,49 » 0,5. Коэффициент a = 0,845 »0,85.

Принимаем l = 80 см. Для этой глубины заделки минимальный размер шайбы сred, определяем из уравнения (4)

решив это уравнение, найдем, что сred = 6,5 см.

Минимальный размер шайбы равен с = 6,5 — 2/4 = 6,0 см.

Пример 3. Требуется запроектировать детали для подъема стеновых панелей с исходными данными примера 1 при нормативной кубиковой прочности бетона при первом подъеме 10 МПа и крупности заполнителя 20 мм в случае установки двух стержней с крюками на конце (D = 3,5ds = 7 см).

Глубину заделки определяем по формуле (1), в которой коэффициент y1 = 0,65 (для бетона с прочностью 10 МПа по табл. 2 определяем Rb,1cr = 0,43 кН/см3/2, d = 13 см). l = [(30 × 1,4 × 1,1)/(1,25 × 0,65 × 14 × 0,43 × 1)]2 = 89 см.

Предельную глубину заделки определяем по формуле (3) (h3 = 2,4; ds,red = 2 + 2/4 = 2,5 см, при t/d = 1,08 по табл. 4 h1 = 5,4), она равна

Подъем панели за стержни диаметром 20 мм и концевой частью в виде крюка невозможен.

Пример 4. Требуется запроектировать детали для подъема стеновой панели с исходными данными примера 3 в случае установки двух строповочных петель.

Перевод в горизонтальное положение производится с помощью кантователя, подъем — стропами со сгибом выступающей части. Параметры петли: D = s = 3,5ds. Петли расположены на значительном расстоянии друг от друга и от края панели или проема.

Усилие на деталь (с коэффициентом надежности по нагрузке, равным 1) Fn = 60/2 = 30 кН. Диаметр стержня принимается по табл. 1 равным 20 мм, D = 7 см.

Глубину заделки определяем по формуле (1), в которой y1 = 0,92; для бетона с нормативной кубиковой прочностью 10 МПа по табл. 2 Rb,1cr = 0,43 кН/см3/2, d = 13 см, l = [(30 × 1,4 × 1,1)/(1,25 × 0,92 × 14 × 0,43 × 1)]2 = 45 см.

Предельную глубину заделки для петли определяем по формуле (3) при h3 = 3,6; ds,red = 2 + 2/4 = 2,5 см; h1 = 5,4 (при t/d= 1,07 — по табл. 4)

Принимаем глубину заделки равной 45 см.

Пример 5. Требуется запроектировать строповочные петли для подъема стеновой панели с исходными данными примера 3, для случая подъема с помощью самобалансирующих траверс усилие направлено вдоль петли.

Диаметр арматуры петли принимаем по табл. 1 равным 16 мм, D = 56 мм.

Глубину заделки определяем по формуле (1), так же, как и в примере 4, она равна 45 см.

Предельную глубину заделки для петли определяем по формуле (3) при h3 = 3,5; ds,red = 1,6 + 2/4 = 2,1cм; h1 = 5,4 (при t/d = 1,07 табл. 4)

Принимаем глубину заделки 45 см.



ПРИЛОЖЕНИЕ 6

ОСНОВНЫЕ СВЕДЕНИЯ О МАТЕРИАЛАХ И ИЗДЕЛИЯХ ДЛЯ ИЗОЛЯЦИИ СТЫКОВ

Наименование материала, ГОСТ или ТУ


Описание материала


Назначение материала

Сред­ний расход на 1 м стыка


Примечания

1. Уплотняющие прокладки

Прокладки ре­зиновые порис­тые уплотняю­щие (ПРП), ГОСТ 19177—81

Вулканизиро­ванные порис­тые прокладки круглого (диа­метром от 10 до 60 мм) и прямо­угольного (30´40 и 40´60 мм) сечений из смесей на осно­ве различных каучуков. Цвета: черный, корич­невый

Устройство упругой основы под герметизи­рующие масти­ки в закрытых и дренированных стыках панелей наружных стен; устройство воздухозащиты в стыках всех типов

1,05 м

Интервал температур эксплуатации от —30 до +70 °С, для морозо­стойких про­кладок от —60 до +50 °С. Рекомендуе­мое обжатие в стыке 20 — 50 %

Прокладки пено­полиэтиленовые, уплотняющие сплошного сечения марки Вилатерм-СМ, ТУ 6-05-2048-87 с отверстием по центру сечения марки Вилатерм-СП, ТУ 6-221-762-86

Вспененные прокладки круг­лого (диаметры 30, 40 и 50 мм) и прямоугольного (30´40 и 40´60 мм) сечений, по­лучаемые экст­рузией полиэти­лена низкой плотности. Цвет серый

Устройство уп­ругой основы под герметизи­рующие масти­ки в закрытых и дренированных стыках панелей наружных стен; устройство воздухозащиты в стыках всех ти­пов. Прокладки прямоугольных сечений пред­назначены для горизонтальных открытых стыков

1,05 м

Интервал тем­ператур экс­плуатации от —60 до +70 °С. Рекомендуе­мое обжатие в стыке 20 — 50 %

2. Герметизирующие мастики

Мастика герме­тизирующая нетвердеющая строительная, ГОСТ 14791-79

Вязкая однород­ная на основе полиизобутиле­нового, бутило­вого, этиленпро­пиленового, изо­пренового кау­чуков. Цвет от светло-серого до коричневого

Герметизация закрытых и дре­нированных стыков панелей наружных стен средних разме­ров (до 4 м) и мест примыка­ния оконных и дверных блоков к граням про­емов

1 кг

Интервал температур эксплуатации от —50 до +70 °С

То же, ТЕГЕ­РОН

ТУ 21-29-87-82

Вязкая однород­ная на основе синтетического каучука

То же, для север­ных районов

0,7 кг

Интервал тем­ператур экс­плуатации от —60 до +70 °С

Отверждающая тиоколовая мастика марки АМ-5, ТУ 84-246-85

Двухкомпонентные материалы на основе поли­сульфидного ка­учука (тиокола); масса пастооб­разная перед смешиванием и резиноподобная после отвержде­ния. Цвет свет­ло-серый

Герметизация закрытых и дренированных стыков панелей наружных стен в том числе сты­ков панелей больших разме­ров (более 4 м)

0,3 кг

Интервал температур эксплуатации от —50 до +70 °С

Отверждающая герметизирую­щая мастика марки ЛТ-1, ТУ 38.103650-88

Двухкомпонент­ный материал на основе ТПМ-полимера: масса пастообразная перед смешива­нием и резино­подобная после отверждения. Цвет серый

То же

0,3 кг

То же, нанесе­ние грунтовки не требуется

Отверждающи­еся бутил-каучу­ковые мастики марок Гермабу­тил-УМ и Гер­мабутил-М, РСТ УССР 5018-81

Двухкомпонент­ные материалы на основе бутил­каучука, смеши­ваемые перед употреблением. Цвет темный и светлый

Герметизация закрытых и дренированных стыков панелей наружных стен

0,3 кг

Интервал температур эксплуатации от —50 до +80 °С

Отверждающая­ся герметизиру­ющая мастика марки Геростом ТУ 21-29-113-86

Однокомпонен­тный материал на основе кар­боксилатного каучука и эпок­сидной смолы. Цвет бежевый

Герметизация закрытых и дре­нированных сты­ков панелей на­ружных стен и металлических элементов в сборном стро­ительстве

0,4 кг

Интервал тем­ператур экс­плуатации от —40 до +70 °С. Нанесение грунтовых сос­тавов не требу­ется

Клей ¾ герме­тик кремний­органический Эла-стосил-11-06, ТУ 6-02-775-76

Однокомпонентный отверждаю­щийся материал на основе сили­конового каучу­ка. Цвет светлый

Герметизация стыков панелей наружных стен в суровых клима­тических услови­ях

0,3 кг

Интервал температур эксплуатации от —55 до +90 °С

3. Воздухозащитные ленты

Лента воздухо­защитная Герво­лент, ТУ 21-29-46-84

Лента из невул­канизованной резины на осно­ве синтетичес­ких каучуков. Ширина 180 мм, толщина 1,2 мм

Оклейка меж­панельных вер­тикальных сты­ков изнутри при монтаже зданий

0,3 кг

Интервал температур эксплуатации от —40 до +80 °С. Наклеива­ется на клеях типа КН или клее-герметике 51-Г-18

Лента гермети­зирующая само­клеющаяся Гер­лен-Д, ТУ 400-1-165-79

Нетвердеющая клейкая лента, дублированная с одной стороны нетканым син­тетическим ма­териалом. Ши­рина 100, 120, 200 мм; толщина 3 мм

То же

0,4 кг (при шири­не 100 мм)

Интервал тем­ператур экс­плуатации от —50 до +60 °С. Наклеивается после обработ­ки поверхности клеем-гермети­ком 51-Г-18

4. Водоотбойные экраны

Профили поли­винилхлорид­ные, ТУ 21-29-78-82

Комплект из двух профилей-направляющих длиной 2850 мм каждый и водо­отбойного экра­на той же длины, изготовляемый из пластмассы на основе жест­кого ПВХ. Цвет серый

Водозащита вертикальных стыков панелей наружных стен (жесткий экран)

1 м эк­рана и 2 м про­филей-на­прав­ляю­щих

Интервал температур эксплуатации от —40 до +70 °С

Лента алюми­ниевая гофриро­ванная

Водоотбойный экран в виде гофрированной ленты из алюми­ниевых сплавов марок А-1, АД-1, Амц, Амr. Ширина 60 мм

То же

1 м ленты

То же

Лист из стабили­зированного полиэтилена (высокого дав­ления), ГОСТ 16337-77*

Лента шириной 85 и 110 мм, толщиной 1,5 — 1,8 мм. Цвет черный

Водозащита вертикальных стыков панелей наружных стен (гибкий экран)

0,25 кг

Интервал температур эксплуатации от —40 до +70 °С

Лист из частич­но вспененного стабилизиро­ванного поли­этилена, ТУ П-42-71

Лента шириной 85 и 110 мм толщиной 1,5 — 1,8 мм. Цвет черный

То же

0,16 кг

То же

Резиновый лист, ГОСТ 7338-77*

Лента шириной 85 и 110 мм, толщиной 1,5 — 1,8 мм

Водозащита вертикальных стыков панелей наружных стен (гибкий экран)

0,16 кг

Интервал температур эксплуатации от —40 до +60 °С

5. Водоотводящие фартуки

Резиновый лист, ГОСТ 7338-77*

Лист из атмо­сферостойкой резины толщи­ной 1,5 — 2 мм

Водоотводящий фартук для стыков открыто­го и дренирован­ного типа

Размер 220 ´

220 мм

Наклеивается на клеях типа КН на верхние грани панелей в местах пере­сечения верти­кального и го­ризонтального стыков

Фольгоизол, ГОСТ 20429-84

Рулонный мате­риал из тонкой рифленой фоль­ги, покрытой с одной стороны слоем резино­битумного вяжущего

То же

То же

Наклеивается на резиноби­тумных мастиках

6. Грунтовочные и клеящие составы

Герметик высыхающий 51-Г-18, ТУ 400-1-137-78

Однокомпонен­тный состав на основе дивинил­стирольного термоэласто­пласта в раство­рителе

Огрунтовка сты­куемых поверх­ностей бетонных панелей наруж­ных стен в за­водских услови­ях; приклеива­ние воздухо-защитных лент

0,4 кг

Интервал температур эксплуатации от —70 до +70 °С

Состав латекс­ный грунтовоч­ный ЛСГ-905, ТУ 400-1-209-80

Однокомпонен­тный состав на основе латекса и бутилкаучука. Цвет серый

Гидрофобное покрытие сты­куемых поверх­ностей бетонных панелей наруж­ных стен в за­водских услови­ях при примене­нии открытых стыков

0,3 кг

Интервал температур эксплуатации от —50 до +50 °С

Мастики клея­щие каучуковые КН-2 и КН-3, ГОСТ 24064-80

Вязкие одноком­понентные пас­тообразные сос­тавы на основе хлоропренового каучука в раст­ворителе

Огрунтовка сты­куемых поверх­ностей бетонных панелей наруж­ных стен в за­водских услови­ях, приклеива­ние водоотводя­щих фартуков и прокладок ПРП при устройстве воздухозащиты

0,2 кг


Праймер 141-50, ТУ 6-02-983-75

Прозрачная жидкость жел­товатого цвета или бесцветная

Огрунтовка граней панелей перед нанесени­ем герметика Эластосил II-06

0,2 кг

Наносится кистью или набрызгом

Состав грунто­вочный под нетвердеющие мастики ЛСГ-Н, ТУ 21-29-128-87

Однокомпонен­тный состав на основе латексов. Цвет светло-бежевый

Огрунтовка граней панелей в заводских усло­виях перед нане­сением нетвер­деющих мастик

0,3 кг

Наносится кистью



Часть 1    |    Часть 2    |    Часть 3    |    Часть 4    |    Часть 5    |    Часть 6




Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все СНиПы >>    СНиПы «Архитектура и дизайн >>



Смотрите также: Каталог «Архитектура и дизайн» >>
Компании «Архитектура и дизайн» >>
Статьи (267) >>
ГОСТы (86) >>
СНиПы (20) >>
Нормативные документы (2) >>
Подписка на рассылки >>
Задать вопрос в форуме >>
Форум "Проекты домов и коттеджей, архитектурное проектирование" >>
Форум "Обустройство дома и дизайн помещений" >>
Форум "Дизайн помещений, перепланировка квартир" >>
Форум "Сад и огород" >>
Форум "Декоративный сад" >>
Форум "Плодовый сад" >>
Форум "Огород" >>
Форум "Уход за садом и огородом" >>
Форум "Дачный дизайн" >>
Форум "Комнатные цветы" >>
Форум "Ландшафтный дизайн, благоустройство участка" >>
Форум "Нормативные документы по дачному участку" >>
наверх
