СНиП 2.08.02-89 от 1990-01-01 Общественные здания и сооружения. Часть 5

3.42. В системах воздушного отопления спортивных залов, совмещенных с вентиляцией и кондиционированием воздуха, допускается применение рециркуляции воздуха.



Расчетную температуру воздуха и кратность воздухообмена следует принимать по табл. 25.



3.43. Системы отопления следует предусматривать для зданий и сооружений отдыха и туризма круглогодичного функционирования, а также следующих помещений зданий летнего функционирования:



изоляторов и медицинских пунктов во всех климатических районах, за исключением IV;



помещений пионерских лагерей.



В жилых комнатах и обеденных залах летних домов отдыха, турбаз и пансионатов, проектируемых для I и II климатических районов, допускается предусматривать отопление в соответствии с заданием на проектирование.



3.44. Вытяжную вентиляцию из спальных комнат санаториев и учреждений отдыха следует предусматривать, как правило, с естественным побуждением.



Примечание. В жилых комнатах учреждений отдыха, проектируемых для IV климатического района, допускается предусматривать вытяжную вентиляцию с механическим побуждением.



3.45. Удаление воздуха из жилых комнат и номеров, имеющих санитарные узлы, следует предусматривать через санитарные узлы.



3.46. В гостиницах высших («А», «Б») разрядов, размещаемых в любом климатическом районе, должны быть предусмотрены кондиционирование воздуха в обеденных залах и в производственных помещениях предприятий общественного питания при значительных тепловыделениях, а также приточно-вытяжная вентиляция в остальных служебных помещениях.



3.47. Расчетные температуры воздуха в помещениях лечебных учреждений следует принимать в соответствии с табл. 26, а расчетные параметры внутреннего воздуха кондиционируемых помещений для IV климатического района по табл. 27.



3.48. Вентиляция в зданиях больниц должна исключать перетоки воздушных масс из грязных «Г» зон (помещений) в чистые «Ч». Категория отделений (помещений) по соответствующим зонам указана в табл. 26.



3.49. Кондиционирование воздуха является обязательным в операционных, наркозных, предродовых, родовых, послеоперационных палатах, реанимационных залах, палатах интенсивной терапии, в однокоечных и двухкоечных палатах для больных с ожогами, в палатах для грудных, новорожденных, недоношенных, травмированных детей, в залах барокамер, а также в стерильной зоне вивариев для животных, свободных от патогенной флоры (СПФ).



В малых операционных стационаров и поликлиник, а также в палатах, которые полностью оборудуются кюветами, кондиционирование воздуха предусматривать не следует.



3.50. В палатах отделений больниц, проектируемых для строительства в сельских населенных пунктах, увлажнение воздуха в приточных вентиляционных установках допускается не предусматривать.



Таблица 27





Помещения

Расчетная температура воздуха, °С

Относительная влажность, %

Максимальная подвижность, м/с

Кратность обмена воздуха в 1 ч



Операционная









23









55-60









0,15









По расчету, но не менее 10 обменов



Наркозная, родовые, послеоперационные палаты, палаты интенсивной терапии, палаты на 1-2 койки для ожоговых больных, палаты для недоношенных, грудных, новорожденных и травмированных детей

25

55-60

0,15

По расчету, но не менее 80 куб.м на 1 койку











Палаты соматического и хирургического профиля (для взрослых и детей)



26



35-55



0,2



То же









ВОДОСНАБЖЕНИЕ И КАНАЛИЗАЦИЯ





3.51. В общественных зданиях следует предусматривать хозяйственно-питьевое, противопожарное и горячее водоснабжение, канализацию и водостоки, которые необходимо проектировать в соответствии со СНиП 2.04.01-85 и обязательным приложением 8.



В неканализованных районах допускается оборудовать люфт-клозетами или выгребами следующие здания и сооружения:



детские дошкольные учреждения вместимостью до 50 мест включ. с организацией выноса стоков;



школы, школы-интернаты при школах. В IV строительно-климатическом районе, а также в сельской местности допускается использование отдельно стоящих уборных выгребного типа;



летние пионерские лагеря вместимостью до 240 мест включ.;



кинотеатры и клубы вместимостью до 500 мест, сооружаемые в I и II строительно-климатических районах. В III и IV строительно-климатических районах можно также использовать отдельно стоящие уборные выгребного типа;



предприятия общественного питания на 25 и менее посадочных мест;



стрелковые галереи тиров, входящих в состав стрельбищ;



отдельно стоящие открытые тиры;



открытые плоскостные сооружения, в том числе имеющие до 300 мест для зрителей;



старты спортивных горно-лыжных трасс и стартовые площадки трамплинов.



Для гребных баз сезонного действия могут предусматриваться резервуары-накопители канализационных стоков, периодически опорожняемые ассенизационными машинами.



Установку жироуловителей на выпусках производственных стоков следует предусматривать для следующих предприятий общественного питания:



работающих на полуфабрикатах - при количестве мест в залах 500 и более;



работающих на сырье - при количестве мест в залах 200 и более;



пищеблоков, обслуживающих общеобразовательные школы на 5 и более параллелей классов, не оборудованных централизованным горячим водоснабжением.



Пищеблоки детских дошкольных учреждений жироуловителями не оборудуются.





ЭЛЕКТРОТЕХНИЧЕСКИЕ УСТРОЙСТВА





3.52. В общественных зданиях следует предусматривать электрооборудование, электроосвещение, устройства городской телефонной связи, проводного вещания и телевидения. При технико-экономическом обосновании, а также в соответствии со специальными требованиями ведомственных строительных норм или задания на проектирование комплексы зданий, отдельные здания или помещения оборудуются устройствами местной (внутренней) телефонной связи, местными установками проводного вещания и телевидения, звукофикации, усиления и синхронного перевода речи, установками сигнализации времени, пожарной и охранной сигнализации, системами оповещения о пожаре, устройствами сигнализации загазованности, задымления и затопления, системами автоматизации и диспетчеризации инженерного оборудования зданий и другими видами устройств, а также комплексной электрослаботочной сетью.



Перечень помещений общественных зданий, для которых должна быть предусмотрена автоматическая пожарная сигнализация, приведен в обязательном приложении 9*, требования к автоматическому пожаротушению -  в обязательном приложении 10*.



3.53*. Электротехнические устройства общественных зданий следует проектировать в соответствии со СНиП II-4-79, ВСН 59-88, Правилами устройства электроустановок (ПУЭ), ВСН 60-89, а также другими действующими нормами и правилами, утвержденными (согласованными) Госстроем СССР и Госкомархитектурой.



3.54. Молниезащита общественных зданий должна быть выполнена с учетом наличия телевизионных антенн и трубостоек телефонной сети или сети проводного вещания в соответствии с инструкцией РД 34.21.122-87.





ГАЗОСНАБЖЕНИЕ





3.55*. Системы газоснабжения общественных зданий следует проектировать в соответствии со СНиП 2.04.08-87 и Правилами безопасности в газовом хозяйстве.



Установка газового оборудования в кухнях детских яслей-садов, буфетах и кафе театров и кинотеатров не допускается.



В лечебных и амбулаторно-поликлинических учреждениях допускается предусматривать централизованное газоснабжение только в помещениях службы приготовления пищи, центральных заготовочных, лабораториях и стоматологических поликлиниках, размещаемых в отдельно стоящих зданиях.





4.(К) ТРЕБОВАНИЯ ДОСТУПНОСТИ ДЛЯ МАЛОМОБИЛЬНЫХ

ПОСЕТИТЕЛЕЙ



ОБЩИЕ ПОЛОЖЕНИЯ





4.1. При проектировании общественных зданий и сооружений, как правило, следует создавать равные возможности получения услуг всеми категориями населения, в том числе и маломобильными.*

________________

* К категории маломобильных посетителей следует относить инвалидов с поражением опорно-двигательного аппарата, недостатками зрения и дефектами слуха, а также лиц преклонного возраста и временно нетрудоспособных.



Перечень объектов (зданий, сооружений, помещений, мест обслуживания), доступных маломобильным посетителям, устанавливается заданием на проектирование, утвержденным в установленном порядке по согласованию с территориальным органом социальной защиты населения и с учетом мнения общественных объединений инвалидов.



Примечание. Здания специализированных учреждений для инвалидов и престарелых проектируются по специальным нормам.



4.2. Требования настоящего раздела распространяются только на функционально-планировочные элементы зданий, сооружений и помещений ( в дальнейшем - здания), доступных для маломобильных посетителей: входные узлы, внутренние коммуникации, помещения (зоны) обслуживания посетителей, а также их информационное и инженерное обустройство.



При этом необходимость и степень (формы) адаптации зданий, имеющих историческую, художественную или архитектурную ценность, согласуются с органом охраны памятников соответствующего уровня.



4.3. Качество проектных решений общественных зданий, доступных для маломобильных посетителей, должно достигаться при соблюдении следующих обязательных требований: досягаемости места обслуживания, обеспечения беспрепятственного перемещения посетителей; безопасности путей движения, мест обслуживания и отдыха посетителей; обеспечения своевременного получения полноценной и качественной информации посетителями; комфортности среды пребывания и обслуживания посетителей.



Проектные решения, проектируемые устройства и мероприятия, предназначенные для маломобильных посетителей, не должны снижать эффективность эксплуатации зданий, а также удобство получения услуг другими категориями посетителей.





ДОСТУПНОСТЬ





4.4. В проектах должен быть предусмотрен, в соответствии с градостроительными требованиями, беспрепятственный и удобный доступ маломобильных посетителей по участку учреждения или предприятия.



4.5. В здании должно быть не менее одного входа с поверхности земли, приспособленного для маломобильных посетителей, а также из каждого подземного или надземного перехода, соединенного с этим зданием и доступного для маломобильных посетителей.



При наличии контроля на входе следует, в необходимом количестве, предусматривать контрольные устройства, приспособленные для пропуска различных категорий инвалидов.



4.6. Дверные и открытые проемы в стене должны иметь ширину в чистоте не менее 0,9 м. При глубине ниши открытого проема более 1,0 м ее ширину следует принимать по ширине коммуникационного прохода, но не менее 1,2 м.



Дверные проемы, как правило, не должны иметь порогов и перепадов высот. При необходимости устройства порогов, их высота или перепад высот не должны превышать 0,025 м.



4.7. Ширина полосы движения коммуникационного прохода в чистоте как в здании, так и на участке, должна быть при движении кресла-коляски в одном направлении не менее 1,5 м, а при встречном движении - не менее 1,8 м.



Ширина галерей, а также балконов и лоджий (в санаториях, гостиницах и т.п.) должна быть не менее 1,5 м в свету.



Подходы к различному оборудованию и мебели, используемой маломобильными посетителями, должны иметь ширину не менее 0,9 м.



4.8. Размеры пространства для маневрирования кресел-колясок при повороте на 90° следует принимать не менее 1,4х1,4 м, а при развороте на 180° - не менее 1,4х1,5 м.



В тупиковых коридорах необходимо обеспечить возможность полного разворота кресла-коляски при радиусе разворота не менее 0,75 м.



Глубина пространства для маневрирования кресла-коляски перед дверью при открывании "от себя" должна быть не менее 1,2 м, а при открывании "к себе" - не менее 1,5 м.



4.9. Помещения, зоны и места оказания услуг, посещаемые маломобильными посетителями, следует, как правило, размещать на уровне, ближайшем к поверхности земли. В иных случаях следует предусматривать - лестницы, пандусы, лифты и иные приспособления для перемещения маломобильных посетителей.



4.10. Ширина проступей внутренних лестниц должна быть не менее 0,3 м, а высота подъема ступеней - не более 0,15 м. Для наружных открытых лестниц рекомендуется принимать ширину проступей не менее 0,4 м, высоту подъемов ступеней - не более 0,12 м. При расчетной ширине лестниц более 2,5 м следует предусматривать дополнительные разделительные поручни.



4.11. Ширина пандуса при одностороннем движении должна быть не менее 1 м, а при двустороннем движении - не менее 1,8 м.



Все продольные уклоны на путях движения не должны превышать соответствующие параметры, разрешенные для пандусов.



Максимальная высота одного пандуса не должна превышать 0,8 м при уклоне не более 8%. При перепаде высот пола на путях движения 0,2 м и менее допускается увеличивать уклон пандуса до 10%.



4.12. Площадка для поворота должна быть одинаковой ширины с маршем лестницы или пандуса и иметь глубину на горизонтальном участке не менее -1,5 м.



Поперечный уклон ступеней, пандусов и входных площадок не должен превышать 2%.



4.13. Габариты кабины лифта, предназначенного для пользования посетителями на креслах-колясках, должны иметь размеры в чистоте не менее, м: ширину - 1,1; глубину - 1,5; ширину дверного проема - 0,9.



Глубина пространства перед входом в лифт с автоматической дверью, используемой посетителями на креслах-колясках, должна быть не менее 1,4 м, а ширина - на 0,25 м шире двери лифта с каждой стороны.



4.14. При отсутствии в здании лифтов и невозможности устройства пандуса следует предусматривать установку специального подъемника или лифта, приспособленного для индивидуального пользования посетителями на креслах-колясках. Выходы из него следует располагать в уровне этажей, имеющих помещения, посещаемые инвалидами.





БЕЗОПАСНОСТЬ





4.15. Размещаемые у внешней стороны зданий входные площадки, лестницы и подъемные устройства для маломобильных посетителей должны быть защищены от атмосферных осадков (как минимум иметь навесы).



Поверхности покрытий на путях движения указанных элементов должны быть прочными, не допускать скольжения при намокании и не затруднять движение маломобильных посетителей.



4.16. Пути движения маломобильных посетителей внутри здания: габариты, уклоны, выступы, проемы следует проектировать в соответствии с требованиями нормативных документов к путям эвакуации людей из здания с учетом расчетных условий для аварийных ситуаций.



Не допускается в расчете путей эвакуации маломобильных посетителей учитывать лестницы 3-го типа.



Пандус, служащий путем эвакуации со второго и более высоких этажей, должен быть непосредственно связан с выходом наружу из здания.



4.17. Конструктивные элементы зданий, а также устройства, размещенные в габаритах путей движения, на стенах и других вертикальных поверхностях на высоте от 0,7 м до: - внутри здания - 2 м от уровня пола; - вне здания - 2,1 м от уровня пешеходного пути, не должны выступать более чем на 0,1 м. При размещении устройств, указателей на отдельно стоящей опоре они не должны выступать более, чем на 0,3 м.



Под маршем открытой лестницы и другими выступающими элементами здания, имеющими высоту менее 1,9 м, следует устанавливать предупредительные барьеры, ограждения и т.п.



4.18. На путях движения маломобильных посетителей не допускается применять двери и калитки на качающихся петлях и двери-вертушки. Для полотна двери рекомендуется применять фиксаторы в положениях - "открыто" и "закрыто". Автоматические двери и двери с силовым приводом для закрывания следует применять с задержкой закрывания не менее 5 секунд.



При устройстве на путях эвакуации автоматической и полуавтоматической двери ее следует дублировать проемами с распашными полотнами.



4.19. Прозрачные ограждения и двери следует выполнять из ударопрочного материала. Нижнюю часть двери на высоту 0,3 м следует защищать противоударной полосой.



На поверхностях прозрачных ограждений и дверей следует наносить контрастную маркировку, низ которой должен быть на уровне 1,5 м от плоскости пола.



4.20. Вдоль обеих сторон всех лестниц и пандусов, а также у всех перепадов высот более 0,45 м должны устанавливаться ограждения с поручнями. Поручни перил у пандусов следует, как правило, располагать на высоте 0,7 и 0,9 м, а у лестниц на высоте 0,9 м.



Поручень перил с внутренней стороны лестницы должен быть непрерывным по всей высоте. Поручень с каждой стороны марша или наклонной части пандуса должен быть длиннее их на 0,3 м.



4.21. Все ступени в пределах марша и лестничной клетки, а также наружных лестниц должны быть одинаковой геометрии и размеров по ширине проступи и высоте подъема.



По краям ширины маршей, вдоль пандуса и перепада высот горизонтальной поверхности более 0,45 м должны быть предусмотрены бортики высотой не менее 0,05 м для предотвращения соскальзывания ноги, трости, костыля или коляски.



4.22. Расчетное число людей - сотрудников и посетителей, в том числе маломобильных, в помещениях в тупиковый коридор не должно превышать 30 человек.



4.23. В аудиториях с амфитеатром, зрительных и лекционных залах у мест или зон для зрителей на креслах-колясках следует предусматривать мероприятия безопасности (ограда, буферная полоса, поребрик и т.п.).



4.24. Замкнутые пространства, где маломобильный посетитель может оказаться один (кабина лифта, кабина туалета и т.п.), должны быть оборудованы (при наличии таких устройств в здании) экстренной двусторонней связью с диспетчером или дежурным, в том числе для лиц с дефектами слуха. В таких помещениях должно предусматриваться аварийное освещение.





ИНФОРМАТИВНОСТЬ





4.25. Информация должна быть доступна для всех категорий маломобильных посетителей. Система информативных средств общественного здания должна быть непрерывной, обеспечивающей своевременное ориентирование посетителя, а также однозначное опознание им объектов и мест посещения.



4.26. Входные узлы, коммуникации, помещения и зоны обслуживания, доступные для маломобильных посетителей, а также места, предназначенные для стоянки автомашин инвалидов, должны обозначаться знаками установленного международного образца. Там следует предусматривать визуальную, звуковую и осязательную системы информации о виде и месте предоставляемых услуг и о возможности опасности.



4.27. В помещениях и зонах, посещаемых маломобильными посетителями, следует предусматривать дублированную (звуковую и визуальную) сигнализацию, подключаемую к системе оповещения людей о пожаре.



Световые сигналы в виде светящихся знаков должны включаться одновременно с звуковыми сигналами. Частота мерцания световых сигналов должна быть ниже 5 Гц.



Световая и звуковая информирующая сигнализация должна быть предусмотрена у каждой двери лифта, предназначенного для маломобильных посетителей.



4.28. Для безошибочного ориентирования визуальная информация должна располагаться на контрастном фоне и на хорошо заметной высоте, с размерами знаков, соответствующими расстоянию рассмотрения.



Допускается ограничивать использование визуальной информации в помещениях с особыми требованиями к художественному решению интерьеров, в экспозиционных залах художественных объектов (художественные музеи, выставки и т.п.), применяя другие информационные средства.



4.29. Отличительные опознавательные поверхности, которые служат контактными предупреждениями для слепых, должны быть едиными в пределах здания или комплекса зданий жилого района.



Кнопки управления лифтом, другими механизмами и приборами должны иметь рельефные обозначения. На перилах должны иметься рельефные обозначения этажей.



4.30. Участки пола на расстоянии 0,6 м до входа на лестницы, пандусы и до поворота коммуникационных путей, а также перед дверными проемами должны иметь поверхность с выраженным рифлением и контрастной окраской; допускается предусматривать световые маячки.





КОМФОРТНОСТЬ





4.31. На каждом этаже, доступном для маломобильных посетителей, следует предусматривать зоны отдыха на 2-3 места, в том числе и для инвалидов на креслах-колясках.



4.32. При наличии нескольких идентичных мест (приборов, устройств и т.п.) обслуживания посетителей 5% из общего числа, но не менее одного, должны быть запроектированы так, чтобы инвалид мог воспользоваться им.



4.33. Около столов, прилавков и других мест обслуживания, у настенных приборов, аппаратов и устройств, которыми пользуются маломобильные посетители, следует предусматривать свободное пространство размерами в плане не менее 0,9х1,5 м.



4.34. При проектировании интерьеров, подборе и расстановке технологического и другого оборудования, приборов и устройств следует исходить из того, что зона досягаемости для посетителя в кресле-коляске должна находиться в пределах:



при расположении сбоку от посетителя - не выше 1,4 м и не ниже 0,3 м от пола;



при фронтальном подходе - не выше 1,2 м и не ниже 0,4 м.



Поверхность столов индивидуального пользования и других мест обслуживания, используемых посетителями на креслах-колясках, должна находиться на высоте не более 0,8 м над уровнем пола.



4.35. Приборы для открывания и закрывания дверей, горизонтальные поручни, а также ручки, рычаги, краны, кнопки и прочие устройства, которыми могут воспользоваться маломобильные посетители внутри и вне здания, следует устанавливать на высоте не более 1,1 м и не менее 0,85 м от пола.



Для дверей, расположенных в углу коридора или помещения, расстояние от ручки двери до боковой стены должно быть не менее 0,6 м.



4.36. В уборных для посетителей, кроме учреждений, указанных в п. 3.51 данного СНиП, необходимо предусматривать для маломобильных посетителей не менее одной специализированной туалетной кабины. При отсутствии уборных для посетителей специализированные туалетные кабины следует предусматривать при расчетной численности посетителей более 50 человек или при нахождении посетителя в здании более 1 часа.



Уборные и комнаты с умывальниками для посетителей должны располагаться в местах, удобных для маломобильных категорий посетителей.



Размеры специализированной туалетной кабины не менее, м: ширина -1,65, глубина - 1,8. Двери должны открываться наружу.



4.37. В раковинах рекомендуется применение водопроводных кранов рычажного или нажимного действия, а при возможности - управляемых электронными системами.



Управление спуском воды в унитазе рекомендуется располагать на боковой стене кабины.



4.38. В аудиториях, зрительных и лекционных залах вместимостью более 50 человек, оборудованных фиксированными сидячими местами, необходимо предусматривать не менее 4% кресел с вмонтированными системами индивидуального прослушивания.



Допускается применять в залах индукционный контур или другие инженерные системы для индивидуальных беспроводных устройств. Эти места следует располагать в зоне хорошей видимости сцены и сурдопереводчика.



4.39. Норму освещенности мест и коммуникаций, посещаемых маломобильными посетителями, следует повышать на одну ступень в помещениях, где они могут находиться.



Перепад освещенности между соседними помещениями, зонами не должен быть больше, чем 1:4.









ПРИЛОЖЕНИЕ 1*

Рекомендуемое



ПЕРЕЧЕНЬ

ГРУПП ОБЩЕСТВЕННЫХ ЗДАНИЙ, КОМПЛЕКСОВ И СООРУЖЕНИЙ



1. Здания для образования, воспитания

и подготовки кадров





1.1. Детские дошкольные учреждения общего типа, специализированные, оздоровительные и объединенные с начальной школой.



1.2. Общеобразовательные и специализированные школы и школы-интернаты, межшкольные учебно-производственные комбинаты.



1.3. Профессионально-технические училища и учебные заведения для подготовки и переподготовки рабочих кадров.



1.4. Средние специальные учебные заведения.



1.5. Высшие учебные заведения.



1.6. Учебные заведения для подготовки и повышения квалификации специалистов.



1.7. Внешкольные учреждения.





2. Здания для научно-исследовательских

учреждений, проектных

и общественных организаций и управления





2.1. Здания для научно-исследовательских институтов (за исключением крупных специальных сооружений).



2.2. Здания проектных и конструкторских организаций.



2.3. Здания информационных центров.



2.4. Здания для органов управления.



2.5*. Здания для общественных организаций.



2.6*. Здания для кредитования, страхования и коммерческого назначения.



2.7. Здания для архивов.



3. Здания и сооружения

для здравоохранения и отдыха





3.1*. Лечебные со стационаром, родильные дома, амбулаторно-поликлинические, аптеки, молочные кухни, бальнео- и грязелечебницы.



3.2. Санатории, санатории-профилактории.



3.3. Учреждения отдыха и туризма.





4. Здания и сооружения

физкультурно-оздоровительные и спортивные







4.1. Открытые спортивно-физкультурные сооружения.



4.2*. Здания и крытые сооружения.



4.3. Физкультурно-спортивные и оздоровительные комплексы.





5. Здания культурно-просветительных

и зрелищных учреждений







5.1. Библиотеки.



5.2. Музеи и выставки.



5.3. Клубные здания (клубы, дома и дворцы культуры, центры досуга и др.).



5.4. Зрелищные здания (театры, концертные залы, кинотеатры, цирки и др.).





6. Здания для предприятий торговли,

общественного питания и бытового обслуживания







6.1. Здания для предприятий розничной торговли.



6.2. Здания для предприятий общественного питания (за исключением зданий и помещений общественного питания, относящихся к вспомогательным зданиям и помещениям промышленных предприятий).



6.3. Здания для предприятий бытового обслуживания, предназначенных для непосредственного обслуживания населения (непроизводственного характера).





7. Здания для транспорта, предназначенные

для непосредственного обслуживания

населения







7.1. Вокзалы всех видов транспорта.



7.2. Конторы обслуживания пассажиров и транспортные агентства, кассовые павильоны.





8. Здания для коммунального хозяйства

(кроме производственных, складских

и транспортных зданий и сооружений)







8.1. Здание для гражданских обрядов, похоронные бюро.



8.2. Жилищно-эксплуатационные.



8.3. Здания гостиничных предприятий, мотелей и кемпингов.



8.4. Общественные уборные.



8.5*. Бани и банно-оздоровительные комплексы.





9. Многофункциональные здания

и комплексы, включающие помещения

различного назначения





ПРИЛОЖЕНИЕ 2*

Обязательное



ОПРЕДЕЛЕНИЕ ТЕРМИНОВ





Лаборатория (аудитория) для изучения спецпредметов со специальным оборудованием - помещение, где требуется постоянный влажностный и тепловой режим и постоянный состав воздуха (наличие в нем ЭВМ, лаборатории со станками, требующими особо точной работы и др.).



Лифтовый холл -  помещение перед входами в лифты.



Лоджия * - перекрытое и огражденное в плане с трех сторон помещение, открытое во внешнее пространство.



Отсек подвального или цокольного этажа - пространство, ограниченное противопожарными преградами (стенами, перегородками, перекрытием). В пределах отсека помещения могут быть выделены перегородками с пределом огнестойкости по табл. 1 СНиП 2.01.02-85.



Тамбур -  проходное пространство между дверями, служащее для защиты от проникания холодного воздуха, дыма и запахов при входе в здание, лестничную клетку или другие помещения.



Трибуна - сооружение с повышающимися рядами мест для зрителей.



Условная единица хранения архивных документов - соответствует условному делу с размерами: 210х297х17 мм в архивохранилищах с горизонтальной системой архивного хранения при установке на 1 м стеллажей полки двух по высоте рядов первичных средств хранения с размерами 245х350х180 мм (в каждом 10 дел).



Условная единица хранения библиотечных фондов - соответствует условной книге с размерами 203х260х18 мм в книгохранилищах массовых библиотек с систематической расстановкой фондов на стационарных стеллажах при установке на 1 м стеллажей полки 45 единиц хранения.



Чердак - пространство между конструкциями кровли (наружных стен) и перекрытием верхнего этажа.



Этаж мансардный - этаж, размещаемый внутри чердачного пространства.



Этаж надземный - этаж при отметке пола помещений не ниже планировочной отметки земли.



Этаж подвальный -  этаж при отметке пола помещений ниже планировочной отметки земли более чем на половину высоты помещений.



Этаж технический  - этаж для размещения инженерного оборудования и прокладки коммуникаций. Может быть расположен в нижней (техническое подполье), верхней (технический чердак) или в средней части здания.



Этаж цокольный - этаж при отметке пола помещений ниже планировочной отметки земли на высоту не более половины высоты помещений.







ПРИЛОЖЕНИЕ 3*

Обязательное





ПРАВИЛА ПОДСЧЕТА ОБЩЕЙ, ПОЛЕЗНОЙ И РАСЧЕТНОЙ ПЛОЩАДЕЙ,

 СТРОИТЕЛЬНОГО ОБЪЕМА, ПЛОЩАДИ ЗАСТРОЙКИ

И ЭТАЖНОСТИ ЗДАНИЙ





1. Общая площадь общественного здания определяется как сумма площадей всех этажей (включая технические, мансардный, цокольный и подвальные).



Площадь этажей зданий следует измерять в пределах внутренних поверхностей наружных стен. Площадь антресолей, переходов в другие здания, остекленных веранд, галерей и балконов зрительных и других залов следует включать в общую площадь здания. Площадь многосветных помещений следует включать в общую площадь здания в пределах только одного этажа.



При наклонных наружных стенах площадь этажа измеряется на уровне пола.



2. Полезная площадь общественного здания определяется как сумма площадей всех размещаемых в нем помещений, а также балконов и антресолей в залах, фойе и т.п., за исключением лестничных клеток, лифтовых шахт, внутренних открытых лестниц и пандусов.



3*. Расчетная площадь общественных зданий определяется как сумма площадей всех размещаемых в нем помещений, за исключением коридоров, тамбуров, переходов, лестничных клеток, лифтовых шахт, внутренних открытых лестниц, а также помещений, предназначенных для размещения инженерного оборудования и инженерных сетей.



Площадь коридоров, используемых в качестве рекреационных помещений в зданиях учебных заведений, а в зданиях больниц, санаториев, домов отдыха, кинотеатров, клубов и других учреждений, предназначенных для отдыха или ожидания обслуживаемых, включается в нормируемую площадь.



Площади радиоузлов, коммутационных, подсобных помещений при эстрадах и сценах, киноаппаратных, ниш шириной не менее 1 и высотой 1,8 м и более (за исключением ниш инженерного назначения), а также встроенных шкафов (за исключением встроенных шкафов инженерного назначения) включаются в нормируемую площадь здания.



4*. Площадь подполья для проветривания здания, проектируемого для строительства на вечномерзлых грунтах, чердака, технического подполья (технического чердака) при высоте от пола до низа выступающих конструкций менее 1,8 м, а также лоджий, тамбуров, наружных балконов, портиков, крылец, наружных открытых лестниц в общую, полезную и расчетную площади зданий не включается.



5. Площадь помещений зданий следует определять по их размерам, измеряемым между отделанными поверхностями стен и перегородок на уровне пола (без учета плинтусов). При определении площади мансардного помещения учитывается площадь этого помещения с высотой наклонного потолка не менее 1,6 м.



6. Строительный объем здания определяется как сумма строительного объема выше отметки ±0.00 (надземная часть) и ниже этой отметки (подземная часть).



Строительный объем надземной и подземной частей здания определяется в пределах ограничивающих поверхностей с включением ограждающих конструкций, световых фонарей, куполов и др., начиная с отметки чистого пола каждой из частей здания, без учета выступающих архитектурных деталей и конструктивных элементов, подпольных каналов, портиков, террас, балконов, объема проездов и пространства под зданием на опорах (в чистоте), а также проветриваемых подполий под зданиями, проектируемыми для строительства на вечномерзлых грунтах.



7. Площадь застройки здания определяется как площадь горизонтального сечения по внешнему обводу здания на уровне цоколя, включая выступающие части. Площадь под зданием, расположенным на столбах, а также проезды под зданием включаются в площадь застройки.



8*. При определении этажности здания в число этажей включаются все надземные этажи, в том числе технический этаж, мансардный, а также цокольных этаж, если верх его перекрытия находится выше средней планировочной отметки земли не менее чем на 2 м.



Подполье для проветривания под зданиями, проектируемыми для строительства на вечномерзлых грунтах, независимо от его высоты, в число надземных этажей не включается.



При различном числе этажей в разных частях здания, а также при размещении здания на участке с уклоном, когда за счет уклона увеличивается число этажей, этажность определяется отдельно для каждой части здания.



Технический этаж, расположенный над верхним этажом, при определении этажности здания не учитывается.



9*. Торговая площадь магазина определяется как сумма площадей торговых залов, помещений приема и выдачи заказов, зала кафетерия, площадей для дополнительных услуг покупателям.







ПРИЛОЖЕНИЕ 4*

Обязательное





ПЕРЕЧЕНЬ

ПОМЕЩЕНИЙ ОБЩЕСТВЕННЫХ ЗДАНИЙ, РАЗМЕЩЕНИЕ КОТОРЫХ

ДОПУСКАЕТСЯ В ПОДВАЛЬНЫХ И ЦОКОЛЬНЫХ ЭТАЖАХ





Подвальные этажи





1. Бойлерные; насосные водопровода и канализации; камеры вентиляционные и кондиционирования воздуха; узлы управления и другие помещения для установки и управления инженерным и технологическим оборудованием зданий; машинное отделение лифтов.



2. Вестибюль при устройстве выхода из него наружу через первый этаж; гардеробные, уборные, умывальные, душевые; курительные; раздевальные; кабины личной гигиены женщин.



3. Кладовые и складские помещения (кроме помещений для хранения легковоспламеняющихся и горючих жидкостей).



4. Помещения магазинов продовольственных товаров; магазинов непродовольственных товаров торговой площадью до 400 кв.м (за исключением магазинов и отделов по продаже легковоспламеняющихся материалов, горючих жидкостей); помещения приема стеклопосуды, хранения контейнеров, уборочного инвентаря.



5. Предприятия общественного питания.



6. Санитарные пропускники; дезинфекционные; кабинеты труда и техники безопасности; бельевые; помещения хранения вещей больных; помещения временного хранения трупов; разгрузочные; распаковочные; помещения хранения и мытья мармитных тележек, гипса; хранилища радиоактивных веществ; помещения хранения радиоактивных отходов и белья, загрязненного радиоактивными веществами; стерилизационные суден и клеенок; помещения дезинфекции кроватей и стерилизации аппаратуры; помещения хранения, регенерации и нагрева лечебной грязи; помещения мойки и сушки простынь, холстов и брезентов; компрессорные.



7. Комнаты глажения и чистки одежды; помещения для сушки одежды и обуви; постирочные.



8. Лаборатории и аудитории для изучения спецпредметов со специальным оборудованием.



9. Мастерские (кроме учебных и мастерских лечебно-профилактических учреждений).



10. Комплексные приемные пункты бытового обслуживания; помещения для посетителей, демонстрационные залы, съемочные, залы фотоателье с лабораториями; помещения пунктов проката; залы семейных торжеств.



11. Радиоузлы, кинофотолаборатории; помещения для замкнутых систем телевидения.



12. Тиры для пулевой стрельбы; спортивные залы и помещения тренировочных и физкультурно-оздоровительных занятий (без трибун для зрителей); помещения для хранения лыж; бильярдные; комнаты для игры в настольный теннис, кегельбаны.



13. Книгохранилища; архивохранилища; медицинские архивы.



14. Кинотеатры или их залы с числом мест до 300; выставочные залы; помещения для кружковых занятий взрослых, фойе.



15. Залы игровых автоматов, помещения для настольных игр, репетиционные залы (при числе единовременных посетителей в каждом отсеке не более 100 чел.). При этом следует предусматривать отделку стен и потолков из негорючих материалов.



16*. Трюм сцены, эстрады и арены, оркестровая яма, комнаты директора оркестра и оркестрантов.



17. Дискотеки на 50 пар танцующих.



18. Помещения для сбора и упаковки макулатуры.



19. Камеры хранения багажа; помещения для разгрузки и сортировки багажа.





Цокольный этаж





1. Все помещения, размещения которых допускается в подвалах.



2. Бюро пропусков, справочные, регистратуры, сберегательные и другие кассы; транспортные агентства; помещения выписки больных; центральные бельевые.



3. Служебные и конторские помещения.



4. Бассейны, крытые катки с искусственным льдом без трибуны для зрителей.



5. Помещения копировально-множительных служб.



6. Регистрационные залы.



7. Бани сухого жара.



8*. Лаборатории по приготовлению радоновых и сероводородных вод в водолечебницах.



  Примечания: 1. В  цокольном  этаже,  пол  которого расположен ниже

планировочной отметки  тротуара или отмостки  не более чем на 0,5 м,

допускается размещать  все помещения, кроме помещений для пребывания

детей  в  детских  дошкольных  учреждениях,  учебных помещений школ,

школ-интернатов   и   профессионально-технических   училищ,  палатных

отделений,  кабинетов  электросветолечения,  родовых,  операционных,

рентгеновских  кабинетов,  процедурных  и  кабинетов  врачей,  жилых

помещений.



  2. При размещении  в подвальном или  цокольном этажах общественных

зданий (кроме детских дошкольных  учреждений, школ и школ-интернатов

и лечебных учреждений со стационаром)  гаражей  легковых автомобилей

следует  руководствоваться  СНиП 2.07.01-89 и ВСН 01-89 «Предприятия

по обслуживанию автомобилей».







ПРИЛОЖЕНИЕ 5

Обязательное





ТРЕБОВАНИЯ К УСТРОЙСТВУ ПРОТИВОПОЖАРНОГО ЗАНАВЕСА

И ДЫМОВЫХ ЛЮКОВ В ПОКРЫТИИ НАД СЦЕНОЙ





1. Полотно противопожарного занавеса должно перекрывать проем строительного портала с боковых сторон на 0,4 м и сверху на 0,2 м и быть газонепроницаемым.



При расчете каркаса противопожарного занавеса и противопожарных дверей (штор) складов декораций учитывается горизонтальное давление со стороны зрительного зала, принимаемое 10 Па на каждый метр высоты сцены от планшета до конька кровли с коэффициентом перегрузки 1,2. Прогиб металлических элементов каркаса не должен превышать 1/200 расчетного пролета.



Движение противопожарного занавеса должно происходить от действия собственной силы тяжести со скоростью не менее 0,2 м/с. Дистанционное управление движением занавеса должно осуществляться из трех мест: из помещения пожарного поста, с планшета сцены и из помещения для лебедки противопожарного занавеса.



Занавес должен иметь звуковую и световую сигнализацию, оповещающую о его подъеме и спуске.



2. Площадь открытого сечения люков определяется расчетом или принимается равной 2,5 % площади колосниковой сцены на каждые 10 м высоты от пола трюма до покрытия сцены.



Открывание клапанов люков должно происходить под действием собственного веса при освобождении их от удерживающих приспособлений, при этом следует учитывать силы смерзания кромок по периметру клапана, принимаемые 0,3 кН/м.



Лебедка, обслуживающая клапаны люков, должна иметь дистанционное управление с планшета сцены, из помещения пожарного поста-диспетчерской и помещения для этой лебедки.



Надстройку над дымовыми люками следует выполнять из негорючих материалов, а клапаны - из трудногорючих.



При устройстве дымовых люков в противоположных сценах сценической коробки должна быть обеспечена их незадуваемость.





ПРИЛОЖЕНИЕ 6

Рекомендуемое





ТРЕБОВАНИЯ К ПАРАМЕТРАМ ЗРИТЕЛЬНОГО ЗАЛА

И КИНОЭКРАНА ПРИ КИНОДЕМОНСТРАЦИИ





Места для зрителей в зрительных залах при кинодемонстрации рекомендуется проектировать в пределах зоны, изображенной на чертеже, где:



Д - длина зрительного зала по его оси от экрана до спинки последнего ряда;



Г - расстояние по оси зрительного зала от киноэкрана до спинки первого ряда; Г = 0,36Д.



Размеры киноэкрана показаны на чертеже, где:



Ш - ширина рабочего поля киноэкрана (криволинейного по хорде);



В  - высота рабочего поля экрана.



Соотношения В и Ш принимаются:



 :  = 1 : 2,2



 :  = 1 : 2,35



 :  = 1 : 1,66



 :  = 1 : 1,37



----------------

* Индексы при параметрах Ш, В и Г обозначают экраны: ф - широкоформатный, ш - широкий, к -  кашетированный, о - обычный.



Ширину экрана (Ш) в зависимости от длины зрительного зала (Д) рекомендуется принимать:



 = 0,6Д (0,54Д)*



 = 0,43Д (0,39Д)



 = 0,34Д (0,3Д)



 = 0,25Д (0,22Д)



----------------

*  Данные в скобках - для кинотеатров сезонного действия, клубов и театров.



Расстояние от экрана до спинки первого ряда (Г) в зависимости от ширины экрана (Ш) рекомендуется принимать:





 не менее 0,6



   "      "      0,84



    "      "      1,44





Радиус кривизны кинотеатра принимается не менее Д.



Параметры зрительного зала при установке кинопроекционного оборудования показаны на чертеже, где:



П - проекционное расстояние* - не менее 0,85Д;

----------------

* При использовании отечественного кинопроекционного оборудования - не более 34,5 м.





-  угол отклонения оптической оси кинопроектора от нормали в центре киноэкрана:



 - не более 7°*



   -   "        "   8°



   -   "        "   3°;



----------------

* В клубах и театрах допускается принимать не более 9°.



К - расстояние от верхнего проекционного луча до ближайших поверхностей потолка - не менее 0,6 м;



Л - расстояние от нижнего проекционного луча до пола в зоне зрительских мест -  не менее 1,9 м;



Т - глубина заэкранного пространства*:



при широком экране -  0,9 м;



при широкоформатном экране - 1,5 м;

----------------

* При одноканальном воспроизводстве звука или при расположении громкоговорителя по сторонам экрана допускается 0,1 - 0,3 м.



Р - расстояние от края экрана до стены:



при плоском экране - не менее  0,985 м;



при закругленном экране - не менее  0,1 Ш.



При построении видимости на расчетную точку наблюдения* превышение луча зрения, направленного на эту точку, над уровнем глаза впереди сидящего зрителя рекомендуется принимать 0,14 м (при реконструкции возможно 0,12 м).

----------------

* В кинотеатрах - нижняя кромка киноэкрана.



Высота уровня глаза сидящего зрителя над уровнем пола принимается 1,2 м.

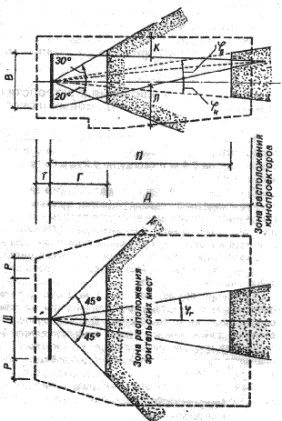

Параметры зрительного зала

и киноэкрана при кинодемонстрации







ПРИЛОЖЕНИЕ 7 исключить.







ПРИЛОЖЕНИЕ 8

Обязательное





ТРЕБОВАНИЯ

К ВНУТРЕННЕМУ ПРОТИВОПОЖАРНОМУ ВОДОПРОВОДУ ЗДАНИЙ

КУЛЬТУРНО-ЗРЕЛИЩНЫХ УЧРЕЖДЕНИЙ,

БИБЛИОТЕК, АРХИВОВ И СПОРТИВНЫХ СООРУЖЕНИЙ





1. В зданиях культурно-зрелищных учреждений следует предусматривать:



в кинотеатрах и клубах с эстрадами при вместимости зрительного зала до 700 мест - пожарные краны; более 700 мест при наличии колосников - пожарные краны и дренчерные установки согласно п. 9 настоящего приложения;



в клубах со сценами размерами, м: 12,5х7,5; 15х7,5; 18х9 и 21х12 при вместимости зрительного зала до 700 мест - пожарные краны и дренчерные установки;



в клубах со сценами размером 18х9, 21х12 м при вместимости зрительного зала более 700 мест, со сценами 18х12 и 21х15 м независимо от вместимости, а также в театрах - пожарные краны, дренчерные и спринклерные установки;



в демонстрационных комплексах театров вместимостью 600 мест и более со сценами панорамного, трехстороннего и центрального типов -  установки пожаротушения.



2. В производственных помещениях и резервных складах, размещаемых в отдельном корпусе на участке здания театра, или при размещении подсобно-производственных помещений в здании театра следует предусматривать внутренние пожарные краны и спринклерные установки в соответствии с требованиями пп. 4 и 11 настоящего приложения.



При размещении производственных помещений и резервных складов в отдельном корпусе вне участка здания театра спринклерные устройства предусматриваются в соответствии с требованиями п. 11 настоящего приложения, а расходы воды пожарными кранами принимаются в соответствии с требованиями СНиП 2.04.01-85.



3. Расходы воды внутреннего пожаротушения из пожарных кранов следует принимать в зданиях:



кинотеатров и клубов с эстрадами при вместимости зрительного зала до 300 мест включ. - 2 струи не менее 2,5 л/с, более 300 мест - 2 струи с расходом не менее 5 л/с каждая;



клубов со сценами и театров независимо от вместимости - 2 струи не менее 2,5 л/с и 2 струи с расходом не менее 5 л/с каждая.



4. Пожарные краны устанавливают у входов в зрительный зал и на сцену или эстраду, у входов на лестничные площадки.



В зданиях клубов со сценами размерами, м: 18х12, 21х12, 21х15, а также в зданиях театров дополнительные пожарные краны диаметром 65 мм со спрыском 19 мм и длиной рукава 10 м устанавливают на планшете сцены.



Пожарные краны диаметром 50 мм со спрыском 16 мм и длиной рукава 10 м устанавливают на колосниках и рабочих галереях; то же во всех остальных помещениях театров по длине рукава - 20 м.



5. На планшете сцены при его площади до 500 кв.м устанавливают 3, а при большей площади  4 -  пожарных крана.



На каждой рабочей галерее и колосниках размещают не менее двух пожарных кранов, по одному с правой и левой сторон сцены.



Установка кранов допускается открыто без шкафов.



6. Пожарные краны следует располагать так, чтобы любая точка помещений орошалась двумя струями.



7. Внутренняя сеть пожарных кранов должна быть кольцевой и присоединяться двумя вводами как к наружной сети, так и к распределительной гребенке спринклерной и дренчерной систем. Разделительные задвижки на сети устанавливают из расчета отключения участков, имеющих не более двух ответвлений. У основания стояков, имеющих более двух пожарных кранов, устанавливают вентили или задвижки.



8. Свободный напор у пожарных кранов следует предусматривать таким, чтобы получаемая компактная струя орошала наиболее высокую часть расчетного помещения. Напор у пожарных кранов на планшете сцены должен обеспечивать получение компактных струй высотой, превышающей на 2 м расстояние от планшета до колосникового настила.



9. Дренчеры устанавливают под колосниками сцены и арьерсцены, под нижним ярусом рабочих галерей и соединяющими их нижними переходными мостиками, в сейфе скатанных декораций и во всех проемах сцены, включая проемы портала, карманов и арьерсцены, а также части трюма, занятой конструкциями встроенного оборудования сцены и подъемно-опускных устройств.



Орошение противопожарного занавеса следует предусматривать со стороны сцены.



10. Спринклерными установками оборудуются: покрытия сцены и арьерсцены, все рабочие галереи и переходные мостики, кроме нижних, трюм (кроме встроенного оборудования сцены), карманы сцены, арьерсцена, а также складские помещения, кладовые, мастерские, помещения станковых и объемных декораций, камера пылеудаления.



11. Расстановку дренчерных и спринклерных оросителей производят исходя из следующих условий:



площадь пола, защищаемая одним оросителем, принимается не более 9 кв.м при средней интенсивности орошения не менее 0,1 л/с на 1 кв.м площади пола;



расход воды на орошение проемов сцены принимается 0,5 л/с на 1 м проема, на орошение портала сцены - не менее 0,5 л/с на 1 м ширины портала при его высоте до 7,5 м и 0,7 л/с на 1 м при высоте более 7,5 м.



Свободный напор в наиболее удаленном и высокорасположенном оросителе должен быть не менее 500 гПа (5 м вод. ст.).



В одном здании диаметр выходных отверстий у всех оросителей должен быть одинаковым.



12. Управление дренчерными установками следует предусматривать:



электрическое или гидравлическое из двух мест на планшете сцены и из помещения пожарного поста для секций защиты сцены, арьерсцены и сценических проемов;



дистанционное электрическое или гидравлическое из вышеупомянутых мест и автоматическое от датчиков на узле управления спринклерами сцены для дренчерной завесы сценического портала;



дистанционное из помещения установки распределительной гребенки - для секции защиты сейфа скатанных декораций.



13. Дренчеры колосников сцены и арьерсцены, нижнего яруса рабочих галерей и соединяющих их переходных мостиков объединяют в одну или несколько секций.



Дренчеры над дверными проемами сцены и проемом арьерсцены объединяют в одну секцию. Дренчеры портала сцены и сейфа скатанных декораций выделяют в две отдельные секции.



14. Спринклеры, устанавливаемые на сцене, арьерсцене, в боковых карманах, трюме сцены, следует объединять в одну секцию с отдельным управлением. Допускается присоединение пожарных кранов на сценических рабочих галереях к стоякам спринклерной системы сцены.



15. Суммарный расчетный расход воды принимается большим из двух случаев работы средств внутреннего пожаротушения:



спринклеров сцены (покрытие сцены, все рабочие галереи и переходные мостики), одновременного действия двух пожарных кранов на планшете сцены с общим расходом не менее 10 л/с и двух кранов на верхних рабочих галереях с общим расходом 5 л/с, а также работы секции дренчеров портала сцены;



всех дренчеров под колосниками сцены и арьерсцены, нижним ярусом рабочих галерей и соединяющими их рабочими мостиками, одновременного действия двух пожарных кранов на планшете сцены с общим расходом не менее 10 л/с и двух кранов на верхних рабочих галереях с расходом 5 л/с, а также работы секции дренчеров портала сцены.



16. В тех случаях, когда напор в наружной сети недостаточен для обеспечения расчетной работы противопожарных устройств, следует предусматривать установку насосов, пуск которых следует проектировать:



дистанционным  от кнопок у пожарных кранов - при отсутствии спринклерных и дренчерных устройств;



автоматическим - при наличии спринклерных и дренчерных устройств, с дистанционным дублированием (для пуска и остановки) из помещений пожарного поста и насосной.



17. Пожарные насосные агрегаты должны иметь 100%-ный резерв и устанавливаться в отдельных отапливаемых помещениях, имеющих выходы непосредственно наружу или в лестничную клетку. В зданиях кинотеатров и клубов, оборудованных только пожарными кранами, допускается установка насосов в котельной.



18. Для присоединения рукавов передвижных пожарных насосов от напорной линии между насосами и распределительной гребенкой спринклерной и дренчерной установок должны быть выведены наружу два патрубка диаметром 80 мм с обратными клапанами и стандартными соединительными пожарными головками.



19. Насосы хозяйственно-питьевого водоснабжения следует устанавливать на виброизолирующих основаниях и отделять от вводов и внутренней сети эластичными вставками.



20. В случае если мощность наружных водопроводных сетей недостаточна для подачи расчетного расхода воды на пожаротушение или при присоединении вводов к тупиковым сетям, необходимо предусматривать устройство подземных резервуаров, емкость которых должна обеспечивать:



работу расчетного количества внутренних пожарных кранов с расчетным расходом в течение трех часов;



работу спринклерных или дренчерных установок с расчетным расходом воды в течение одного часа;



расход воды на наружное пожаротушение в течение трех часов.



21. Противопожарное водоснабжение в зданиях библиотек и архивов следует предусматривать при объеме здания 7500 куб.м и более. Нормы расхода воды и количество струй на внутреннее пожаротушение надлежит принимать по СНиП 2.04.01-85.



22. В зданиях спортивного назначения интенсивность орошения при использовании спринклерных установок следует принимать 0,08 л/с на 1 кв.м исходя из расчета одновременного орошения площади до 120 кв.м с продолжительностью работы системы 30 мин.









ПРИЛОЖЕНИЕ 9*

Обязательное



ПЕРЕЧЕНЬ ПОМЕЩЕНИЙ ОБЩЕСТВЕННЫХ ЗДАНИЙ,

ДЛЯ КОТОРЫХ ДОЛЖНА БЫТЬ ПРЕДУСМОТРЕНА

АВТОМАТИЧЕСКАЯ ПОЖАРНАЯ СИГНАЛИЗАЦИЯ





Здания

Помещения



1. Детские дошкольные учреждения







Все помещения, кроме кладовых овощей и помещений, приведенных в примеч. 1



2. Школы вместимостью более 360 учащихся, школы-интернаты и интернаты при школах













Все помещения, кроме классов, учебных кабинетов общеобразовательных предметов, рекреационных, учебно-спортивных залов, заготовочных и доготовочных цехов, кабинетов директора и его заместителей, учительских и помещений, приведенных в примеч. 1



3.Профессионально-технические, средние специальные и высшие учебные заведения











Согласно Перечню зданий и помещений высших и средних специальных учебных заведений СССР, подлежащих обязательному оборудованию системами автоматической пожарной сигнализации, утвержденному в установленном порядке



4. Научно-исследовательские

институты







Согласно «Правилам пожарной безопасности для учреждений, организаций и предприятий АН СССР» (ССБО 105-87), согласованным с ГУПО МВД СССР от 10.09.87 № 7/1/2/93



5. Лечебно-профилактические учреждения















Согласно Перечню зданий и помещений учреждений и предприятий Минздрава СССР, подлежащих оборудованию средствами автоматической пожарной сигнализации, утвержденному Минздравом СССР по согласованию с Госстроем СССР и ГУПО МВД СССР



6. Санатории, учреждения отдыха и туризма













Приемно-вестибюльная группа, спальные корпуса на 40 мест и более, столовая, помещения культурно-массового, туристского, спортивно-оздоровительного и служебно-бытового назначения, кроме помещений, приведенных в примеч. 1

7. Гостиницы и мотели



















Номера, гостиные, гардеробные, камеры хранения, коридоры, помещения дежурного персонала, бытового обслуживания, культурно-массового назначения, пунктов проката туристского снаряжения и инвентаря, служебные и бытовые, а также помещения предприятий общественного питания согласно п. 15 настоящего Перечня

8. Управления проектных и конструкторских организаций



Все помещения, кроме вестибюлей и помещений, приведенных в примеч.1

9. Архивы вместимостью 150 тыс. единиц хранения и более

То же





10. Библиотеки с фондом 500 тыс. единиц хранения и более

«





11. Крытые спортивные и физкультурно-оздоровительные сооружения площадью св. 500 кв.м



«

12. Театры, клубы и кинотеатры





Все помещения, кроме вестибюлей и помещений, приведенных в примеч.1



13. Вокзалы









































Операционные и кассовые залы, объединенные пассажирские залы, кабины билетных и багажных касс, комнаты матери и ребенка, помещения приема и выдачи багажа и ручной клади, комнаты длительного пребывания пассажиров, комнаты депутатов, комнаты для иностранных туристов, помещения отделений связи и сберегательных касс, парикмахерские, помещения предприятий бытового обслуживания пассажиров, медицинские пункты, служебные помещения, гардеробные персонала, помещения (камеры) хранения багажа и ручной клади в малых вокзалах, помещения для ЭВМ в соответствии с инструкцией для электронных вычислительных машин, помещения предприятий общественного питания согласно п. 15 настоящего Перечня

14. Магазины

Все помещения, кроме помещений хранения и подготовки к продаже мяса, рыбы, фруктов и овощей (в негорючей упаковке), металлической посуды, негорючих строительных материалов, а также помещений, приведенных в примеч.1

15. Предприятия общественного питания







Залы, кладовые сухих продуктов, служебные помещения, помещения для персонала и гардеробные персонала

16. Бани сухого пара (сауны)





Все помещения, кроме приведенных в примеч. 1

17*. Предприятия бытового обслуживания, предназначенные для непосредственного обслуживания населения











Производственные и складские помещения предприятий изготовления и ремонта одежды, головных уборов, трикотажных изделий с числом рабочих мест более 10, ремонта бытовых электроприборов, радио, теле- и фотоаппаратуры, часов - с числом рабочих мест более 20, химической чистки



Примечания: 1. Не следует предусматривать автоматическую пожарную сигнализацию в уборных (туалетных), умывальных, комнатах личной гигиены женщин, охлаждаемых камерах, моечных, парильных, мыльных, душевых, бассейнах и других помещениях с мокрым процессом, венткамерах, насосных, бойлерных и других помещениях для инженерного оборудования зданий, в которых отсутствуют сгораемые материалы, а также помещениях, оборудованных автоматическим пожаротушением.



2. Для зданий и сооружений, не приведенных в настоящем Перечне, необходимость устройства автоматической пожарной сигнализации устанавливается заданием на проектирование.











ПРИЛОЖЕНИЕ 10*

Обязательное





    ТРЕБОВАНИЯ

К  УСТРОЙСТВУ АВТОМАТИЧЕСКОГО ПОЖАРОТУШЕНИЯ





Автоматическое пожаротушение следует предусматривать:



1. В случаях, оговоренных в данных СНиП, в Перечне зданий и помещений объектов народного хозяйства СССР, подлежащих оборудованию автоматическими средствами пожаротушения и автоматической пожарной сигнализацией, а также в других действующих нормативных документах.



2. В помещениях хранилищ служебных каталогов и описей в зданиях библиотек и государственных архивов. Указанные помещения в библиотеках с фондом хранения менее 500 тыс. единиц и помещения площадью 400 кв.м (каждое) в архивах областного и районного значения допускается оборудовать установками газового пожаротушения или переносными углекислыми огнетушителями.



3*. В двухэтажных зданиях магазинов торговой площадью более 3500 кв.м и в одноэтажных зданиях при размещении торгового зала в цокольном или подвальном этажах.



4*. В зданиях магазинов высотой 3 этажа и более, а также высотой 2 этажа при размещении торгового зала в цокольном или подвальном этажах, независимо от величины торговой площади.



5. В помещениях (камеры) хранения багажа и ручной клади (кроме оборудованных автоматическими ячейками) и складах горючих материалов в зданиях вокзалов с расчетной вместимостью пассажиров более:



700 -  железнодорожных и морских вокзалов



400  - речных вокзалов



300  - автовокзалов



1000  - аэровокзалов в аэропортах



600  - городских аэровокзалов



6. В складах ЛВЖ, ГЖ и горючих химикатов площадью 500 кв.м и более специальные помещения (камеры) хранения оперативного запаса ЛВЖ и ГЖ. Помещения (кабины, боксы) испытания с применением ЛВЖ и ГЖ. Помещения с уникальным оборудованием и материалами; помещения хранения и выдачи уникальных изданий, отчетов, рукописей и другой документации особой ценности.



7. В эллингах, а также в складах и других помещениях площадью 100 кв.м и более, предназначенных для хранения горючих материалов или негорючих материалов в горючей упаковке при расположении:



под трибунами вместимостью 3000 и более зрителей при открытых спортивных сооружениях;



под трибунами любой вместимости в крытых спортивных сооружениях;



в зданиях крытых спортивных сооружений вместимостью 800 и более зрителей.



8. В помещениях хранилищ библиотек и архивов, кладовых, ремонтных мастерских, переплетно-брошюровочных, сбора, обработки и упаковки макулатуры в зданиях управления, конструкторских и проектных организаций высотой 10 этажей и более, а также в зданиях Государственного управления независимо от этажности.



9. Под колосниками сцены и арьерсцены, под нижним ярусом рабочих галерей и соединяющими их нижними переходными мостиками, в сейфе скатанных декораций и во всех проемах сцены, включая проемы портала, карманов арьерсцены, а также части трюма, занятой конструкциями встроенного оборудования сцены и подъемно-опускных устройств, должны быть оборудованы дренчерами.



Покрытия сцены и арьерсцены, все рабочие галереи и переходные мостики, кроме нижних, трюм (кроме встроенного оборудования сцены), карманы сцены, а также помещения в зданиях со сценой, имеющей колосники и трюм, - складские помещения, кладовые и мастерские помещения для монтажа станковых и объемных декораций, камера пылеудаления должны быть оборудованы спринклерными установками.



  Примечание. Устройство автоматического пожаротушения не обязательно

в помещениях, перечисленных в примеч. 1 обязательного приложения 9*.





Текст документа сверен по:

официальное издание

Минстрой России - М: ГП ЦПП,

1995



Часть 1    |    Часть 2    |    Часть 3    |    Часть 4    |    Часть 5




Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все СНиПы >>    СНиПы «Строительство, ремонт, монтаж >>



Смотрите также: Каталог «Строительство, ремонт, монтаж» >>
Компании «Строительство, ремонт, монтаж» >>
Статьи (558) >>
ГОСТы (116) >>
СНиПы (94) >>
СанПиНы (14) >>
Нормативные документы (13) >>
ВСН (38) >>
Задать вопрос в форуме >>
Подписка на рассылки >>
наверх
