СНиП 2.04.05-91* от 01.01.1992. Отопление, вентиляция и кондиционирование. Часть 8

где



- периметр, м, очага пожара в начальной стадии, принимаемый равным большему

  из периметров открытых или негерметично закрытых емкостей горючих веществ

  или мест складирования горючих или негорючих материалов (деталей) в горючей

  упаковке. Для помещений, оборудованных спринклерными системами,





принимается

= 12 м. Если периметр очага пожара невозможно определить,





то его допускается определять по формуле







(4)







- площадь, кв.м, помещения или резервуара дыма;





  у

- расстояние, м, от нижней границы задымленной зоны до пола, принимаемое

  для помещений 2,5 м, или от нижнего края завесы, образующей резервуар дыма,

  до пола;





- коэффициент, равный 1,0, а для систем с естественным побуждением при





  одновременном тушении пожара спринклерными системами

= 1,2.



  Примечание. При периметре  очага пожара P(f) > 12 м или расстоянии

y > 4 м  расход  дыма  следует  определять  в  соответствии  с  п. 3

настоящего приложения.

3. Расход дыма G(1), кг/ч, удаляемый из помещений (из условия защиты дверей эвакуационных выходов), следует определять по формуле (5) для холодного (параметры Б) и проверять для теплого периода года, если скорость ветра в теплый период больше, чем в холодный:



(5)



где



- эквивалентная (расходу) площадь дверей эвакуационных выходов, кв.м;







- расчетная высота от нижней границы задымленной зоны до середины двери;

  принимается











- высота наиболее высоких дверей эвакуационных выходов, м;







- удельный вес наружного воздуха, Н/куб.м;







- удельный вес дыма, принимаемый в соответствии с пп. 5.9 и 5.10;







- плотность наружного воздуха, кг/куб.м;







- скорость ветра, м/с; при V = 1,0 м/с следует принимать V = 0; при V > 1,0 м/с в

  соответствии с обязательным приложением 8 (параметры Б), но не более 5 м/с.



  Примечание.  В  застроенной   территории   допускается   принимать

скорость ветра  по данным  местной  метеорологической станции, но не

более 5 м/с.

Эквивалентная площадь дверей Ad рассчитывается по формуле:



(6)



где



- суммарная площадь одинарных дверей, открывающихся наружу;





- суммарная площадь первых дверей для выхода из помещения, при которых





  требуется открывать наружу вторые двери, суммарной площадью

,





  кв.м (например, двери тамбура);





- суммарная площадь первых дверей для выхода из помещения, при которых

  требуется открывать наружу вторые и третьи двери, суммарной площадью







и



;





- коэффициенты для определения эквивалентной площади последовательно

  расположенных дверей по формулам:









     (7)







     (8)



 здесь









     (9)









- коэффициент относительной продолжительности открывания дверей во

  время эвакуации людей из помещения, определяемый по формулам:



  для одинарных дверей:









(10)





   для двойных дверей или при выходе через тамбуры-шлюзы:









(11)

где

N

- среднее число людей, выходящих из помещения через каждую дверь.



К(3) следует принимать: не менее 0,8 - при одной двери; 0,7 - при двух дверях; 0,6 - при трех; 0,5 - при четырех и 0,4 - при пяти и большем числе дверей в помещении.



Эквивалентная площадь дверей эвакуационных выходов

из помещения

определяется для местностей с расчетной скоростью ветра:



а) 1 м/с и менее - суммарно для всех выходов;



б) более 1 м/с - отдельно для выходов из дверей со стороны фасада (наибольшей эквивалентной площадью, которая рассматривается как площадь выходов на наветренный фасад) и суммарно для всех остальных выходов.







ПРИЛОЖЕНИЕ 23

Обязательное

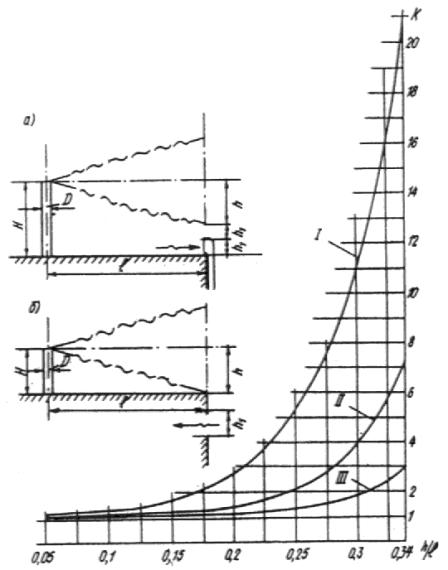

ЗНАЧЕНИЕ КОЭФФИЦИЕНТА

ХАРАКТЕРИЗУЮЩЕГО УМЕНЬШЕНИЕ

КОНЦЕНТРАЦИИ ВРЕДНЫХ ВЕЩЕСТВ В СТРУЕ

ОТ ИСТОЧНИКА МАЛОЙ МОЩНОСТИ







    а

- расположение источника над зоной всасывания наружного воздуха приемным

  устройством (высота трубы источника H = 2h(1)+h);



    б

- то же, над кровлей здания (высота трубы источника H = h);



    h

- расстояние по вертикали, м, горизонтальной оси струи;



 h(1)

- высота отверстия для приема наружного воздуха, м;





- расстояние между устьем источника и приемным устройством для наружного

  воздуха, м;



     I

- кривая для определения K, если источник и приемное устройство находятся

  вне зоны аэродинамической тени;



    II

- кривая для определения К, если источник находится в зоне аэродинамической

  тени, а приемное устройство - вне тени;



   III

- кривая для определения К, если источник и приемное устройство находятся в зоне

  аэродинамической тени.







ПРИЛОЖЕНИЕ 24

Обязательное



ТЕРМИНЫ И ИХ ОПРЕДЕЛЕНИЯ





ВЕНТИЛЯЦИЯ  - обмен воздуха в помещениях для удаления избытков теплоты, влаги, вредных и других веществ с целью обеспечения допустимых метеорологических условий и чистоты воздуха в обслуживаемой или рабочей зоне при средней необеспеченности 400 ч/г - при круглосуточной работе и 300 ч/г - при односменной работе в дневное время.



ВЕРХНЯЯ ЗОНА ПОМЕЩЕНИЯ - зона помещения, расположенная выше обслуживаемой или рабочей зоны.



ВЗРЫВООПАСНАЯ СМЕСЬ - смесь горючих газов, паров, пыли, аэрозолей или волокон с воздухом при нормальных атмосферных условиях (давлении 760 мм рт. ст. и температуре 20°С), у которой при воспламенении горение распространяется на весь объем несгоревшей смеси и развивается давление взрыва, превышающее 5 кПа. Взрывоопасность веществ, выделяющихся при технологических процессах, следует принимать по заданию на проектирование.



ВОЗДУШНЫЙ ЗАТВОР - вертикальный участок воздуховода, изменяющий направление движения дыма (продуктов горения) на 180° и препятствующий при пожаре прониканию дыма из нижерасположенных этажей в вышерасположенные.



ВРЕДНЫЕ ВЕЩЕСТВА - вещества, для которых органами санэпидемнадзора установлена предельно допустимая концентрация (ПДК) вредного вещества.



ДИСБАЛАНС - разность расходов воздуха, подаваемого в помещение (здание) и удаляемого из него системами вентиляции с искусственным побуждением, кондиционирования воздуха и воздушного отопления.



ДЫМОВОЙ КЛАПАН - клапан с нормируемым пределом огнестойкости, открывающийся при пожаре.



ДЫМОПРИЕМНОЕ УСТРОЙСТВО - отверстие в воздуховоде (канале, шахте) с установленными на нем или на воздуховоде дымовым клапаном, открывающимся при пожаре.



ДЫМОВАЯ ЗОНА - часть помещения общей площадью не более 1600 кв.м, из которой в начальной стадии пожара удаляется дымовая смесь расходом, обеспечивающим эвакуацию людей из горящего помещения.



ЗОНА ДЫХАНИЯ  - пространство радиусом 0,5 м от лица работающего.



ЗАЩИЩАЕМОЕ ПОМЕЩЕНИЕ - помещение, при входе в которое для предотвращения перетекания воздуха имеется тамбур-шлюз или создается повышенное или пониженное давление воздуха по отношению к смежным помещениям.



ИЗБЫТКИ ЯВНОЙ ТЕПЛОТЫ - разность тепловых потоков, поступающих в помещение и уходящих из него при расчетных параметрах наружного воздуха (после осуществления технологических и строительных мероприятий по уменьшению теплопоступлений от оборудования, трубопроводов и солнечной радиации).



КОЛЛЕКТОР - участок воздуховода, к которому присоединяются воздуховоды из двух или большего числа этажей.



КОНДИЦИОНИРОВАНИЕ ВОЗДУХА - автоматическое поддержание в закрытых помещениях всех или отдельных параметров воздуха (температуры, относительной влажности, чистоты, скорости движения) с целью обеспечения главным образом оптимальных метеорологических условий, наиболее благоприятных для самочувствия людей, ведения технологического процесса, обеспечения сохранности ценностей культуры со средней необеспеченностью для следующих классов кондиционирования воздуха:



первого - в среднем 100 ч/г при круглосуточной работе или 70 ч/г при односменной работе в дневное время;



второго - в среднем 250 ч/г при круглосуточной работе или 175 ч/г при односменной работе в дневное время;



третьего - в среднем 450 ч/г при круглосуточной работе или 315 ч/г при односменной работе в дневное время.



КОРИДОР, НЕ ИМЕЮЩИЙ ЕСТЕСТВЕННОГО ОСВЕЩЕНИЯ - коридор, не имеющий световых проемов в наружных ограждениях.



КОСВЕННОЕ ИСПАРИТЕЛЬНОЕ ОХЛАЖДЕНИЕ - охлаждение воздуха в поверхностных теплообменниках водой, охлажденной прямым испарительным охлаждением.



КЛАДОВАЯ - склад, в котором отсутствуют постоянные рабочие места.



МЕСТНЫЙ ОТСОС - устройство для улавливания вредных и взрывоопасных газов, пыли, аэрозолей и паров (зонт, бортовой отсос, вытяжной шкаф, кожух-воздухоприемник и т.п.) у мест их образования (станок, аппарат, ванна, рабочий стол, камера, шкаф и т.п.), присоединяемое к воздуховодам систем местных отсосов и являющееся, как правило, составной частью технологического оборудования.



МЕСТО ПОСТОЯННОГО ПРЕБЫВАНИЯ ЛЮДЕЙ В ПОМЕЩЕНИИ - место, где люди находятся болев 2 ч непрерывно.



МНОГОЭТАЖНОЕ ЗДАНИЕ - здание с числом этажей 2 и более.



НЕПОСТОЯННОЕ РАБОЧЕЕ МЕСТО - место, где люди работают менее 2 ч в смену непрерывно или менее 50% рабочего времени.



ОБСЛУЖИВАЕМАЯ ЗОНА - пространство в помещении высотой 2 м с постоянным пребыванием людей, стоящих или двигающихся, и высотой 1,5 м - людей сидящих.



ОГНЕСТОЙКИЙ ВОЗДУХОВОД - плотный воздуховод со стенками, имеющими нормируемый предел огнестойкости.



ОТОПЛЕНИЕ - поддержание в закрытых помещениях нормируемой температуры со средней необеспеченностью 50 ч/г.



ОТСТУПКА - расстояние от наружной поверхности печи или дымового канала (трубы) до защищенной или не защищенной от возгорания стены или перегородки из горючих или трудногорючих материалов.



ПОЖАРООПАСНАЯ СМЕСЬ - смесь горючих газов, паров, пыли, волокон с воздухом, если при ее горении развивается давление, не превышающее 5 кПа. Пожароопасность смеси должна быть указана в задании на проектирование.



ПОСТОЯННОЕ РАБОЧЕЕ МЕСТО - место, где люди работают более 2 ч непрерывно или более 50% рабочего времени.



ПОМЕЩЕНИЕ С МАССОВЫМ ПРЕБЫВАНИЕМ ЛЮДЕЙ - помещение (залы и фойе театров, кинотеатров, залы заседаний, совещаний, лекционные аудитории, рестораны, вестибюли, кассовые залы, производственные и другие) с постоянным или временным пребыванием людей (кроме аварийных ситуаций) числом более 1 чел. на 1 кв.м помещения площадью 50 кв.м и более.



ПОМЕЩЕНИЕ БЕЗ ЕСТЕСТВЕННОГО ПРОВЕТРИВАНИЯ - помещение без открываемых окон или проемов в наружных стенах или помещение с открываемыми окнами (проемами), расположенными на расстоянии, превышающем пятикратную высоту помещения.



ПОМЕЩЕНИЕ, НЕ ИМЕЮЩЕЕ ВЫДЕЛЕНИЙ ВРЕДНЫХ ВЕЩЕСТВ - помещение, в котором из технологического и другого оборудования частично выделяются в воздух вредные вещества в количествах, не создающих (в течение смены) концентраций, превышающих ПДК в воздухе рабочей зоны.



ПОМЕЩЕНИЕ, НЕ ИМЕЮЩЕЕ ЕСТЕСТВЕННОГО ОСВЕЩЕНИЯ - помещение, не имеющее окон или световых проемов в наружных ограждениях.



ПРЯМОЕ ИСПАРИТЕЛЬНОЕ ОХЛАЖДЕНИЕ - охлаждение воздуха рециркулирующей водой.



РАБОЧАЯ ЗОНА - пространство над уровнем пола или рабочей площадки высотой 2 м при выполнении работы стоя или 1,5 м - при выполнении работы сидя.



РАЗДЕЛКА - утолщение стенки печи или дымового канала (трубы) в месте соприкосновения ее с конструкцией здания, выполненной из горючего или трудногорючего материала.



РЕЗЕРВУАР ДЫМА - дымовая зона, огражденная по периметру негорючими завесами, спускающимися с потолка (перекрытия) до уровня 2,5 м от пола и более.



РЕЗЕРВНАЯ СИСТЕМА ВЕНТИЛЯЦИИ (резервный вентилятор) - система (вентилятор), предусматриваемая в дополнение к основным системам для автоматического ее включения при выходе из строя одной из основных систем.



РЕЦИРКУЛЯЦИЯ ВОЗДУХА - подмешивание воздуха помещения к наружному воздуху и подача этой смеси в данное или другие помещения; рециркуляцией не является перемешивание воздуха в пределах одного помещения, в том числе сопровождаемое нагреванием (охлаждением) отопительными агрегатами (приборами) или вентиляторами-веерами.



СБОРНЫЙ ВОЗДУХОВОД - участок воздуховода, к которому присоединяются воздуховоды, проложенные на одном этаже.



СИСТЕМА МЕСТНЫХ ОТСОСОВ - система местной вытяжной вентиляции, к воздуховодам которой присоединяются местные отсосы.



ТЕПЛОЕМКАЯ ПЕЧЬ - печь, обеспечивающая нормируемую температуру воздуха в помещении при топке не более двух раз в сутки.



ТРАНЗИТНЫЙ ВОЗДУХОВОД - участок воздуховода, прокладываемый за пределами обслуживаемого им помещения или группы помещений.







ПРИЛОЖЕНИЕ 25*

Рекомендуемое



ХАРАКТЕРИСТИКИ ТРУБ ИЗ ПОЛИМЕРНЫХ МАТЕРИАЛОВ

ДЛЯ СИСТЕМ ОТОПЛЕНИЯ





1. Настоящие характеристики распространяются на трубы и фасонные детали из полимерных материалов, применяемые в системах отопления с температурой теплоносителя не более 90°С и рабочим давлением до 1,0 МПа.



2. Для систем отопления применяют трубы и детали, изготовленные из полиэтилена с усовершенствованной молекулярной структурой (ПЭс), полипропилена (ПП-3), хлорированного поливинилхлорида (ХПВХ), металлополимера (МП), которые отвечают санитарным нормам.



3. Физические характеристики труб приведены в табл. 1.



     Таблица 1



Наименование

Единица

Величина



измерения



ПЭс

ПП-3

ХПВХ

МП

  Модуль упругости



МПа

600

800

3700



  Коэффициент теплопроводности



Вт/м · °С

0,41

0,24

0,14

0,45





4. Трубы должны выдерживать испытания на стойкость при постоянном внутреннем давлении при условиях, указанных в табл. 2.



     Таблица 2



Температура среды,

Время испытаний,

Напряжение в стенке трубы, МПа

°С

ч, не менее



ПЭс

ПП-3

ХПВХ

МП

20

1

12,0

16,0

43,0

См.

95

1

4,8



10,0

таблицу

95

1000

4,4

3,6

5,5

3

95



8000

4,2



2,9

4,3







Металлополимерные трубы должны выдерживать без признаков разрушения испытания внутренним давлением при условиях, приведенных в табл. 3.



    Таблица 3



Температура

Время испытаний,

Диаметр трубы, мм

среды, °С

ч, не менее

10

12

14

>14







Давление, не менее, МПа

20

1

5,0

5,0

4,5

4,5

95

1

2,0

2,0

1,8

1,8

95

1000

1,6

1,6

1,6

1,6

95



8000

0,9

0,9

0,9

0,9





5. Предел текучести при растяжении и относительное удлинение при разрыве должны быть не менее величин, указанных в табл. 4.



     Таблица 4



Материал труб



Предел текучести при

растяжении, МПа



Относительное удлинение

при разрыве, %

ПЭс

10

300

ПП-3

27

250

ХПВХ

50

30

МП



10

300





6. Изменение размеров труб после их прогрева не должно быть более величин, указанных в табл. 5.



     Таблица 5



Материал труб



Температура прогрева, °С



Изменение размеров, %

ПЭс

100

3,0

ПП-3

150

3,0

ХПВХ

140

3,0

МП



120

1,0





7. Трубы, изготовленные из ХПВХ, должны обладать ударной прочностью не менее указанной в табл. 6.



     Таблица 6



Условный проход трубы, мм



Ударная прочность, Дж (кг · м)

До 40 вкл.

27,5 (2,75)

50

30,0 (3,00)

До 90 вкл.



45,0 (4,50)





8. Температура размягчения труб и фасонных деталей, изготовленных из ХПВХ, определяемая по Вика, должна быть не ниже 110°С.



9. Водопоглощение труб и фасонных деталей, изготовленных из ХПВХ, не должно быть более 4 мг на 1 кв.см.



10. Показатель текучести расплава материала труб и фасонных деталей, изготовленных из ПЭс и ПП-3, после прогрева в воздушной среде при температуре (100±2)°С в течение соответственно 250, 500 и 1000 ч не должен изменяться более чем на 25%.



11. Трубы и фасонные детали, изготовленные из ПЭс и ПП-3, не должны растрескиваться после их прогрева в течение 24 ч в 20%-ном растворе вещества ОП-10 по ГОСТ 8433 при температуре 80°С.



12. Овальность и разностенность труб не должны превышать предельные отклонения от размеров и толщин стенок. Овальность гнутых труб не должна превышать 25%.



13. Содержание гель-фракции (степень сшивки) полиэтиленовых труб должно быть не менее 60%.







    ПРИЛОЖЕНИЕ  26*

Рекомендуемое



УКАЗАНИЯ ПО МОНТАЖУ ПЛАСТМАССОВЫХ ТРУБ

В СИСТЕМАХ ОТОПЛЕНИЯ





1. Настоящие указания распространяются на монтаж труб из полимерных материалов и соединительных деталей, применяемых в системах отопления.



2. Поверхность труб и соединительных деталей должна быть ровной и гладкой. На изделиях не допускаются трещины, раковины, следы разложения материала, видимые без применения увеличительных приборов. Высота выступов после удаления литников не должна превышать 0,5 мм.



3. Концы труб должны быть обрезаны перпендикулярно оси трубы и зачищены от заусенцев.



4. Резьба на соединительных деталях должна быть полного профиля без сорванных и недооформленных ниток и обеспечивать свинчиваемость не менее чем на одну-две нитки вручную.



5. Места соединений, арматура и концевые участки труб из полимерных материалов должны иметь опоры или подвески.



Опоры и подвески для труб из полимерных материалов должны предусматриваться с прокладками из того же или более мягкого материала.



Рекомендуемые расстояния между горизонтальными опорами трубопроводов приведены в табл. 1.



     Таблица 1



Номинальный наружный

диаметр, мм



Расстояние между опорами,

не более, мм

16

20



500



25

32



600



40

50



750

900

63

75



1000

1100

90



1200







6. Для вертикального трубопровода опоры устанавливаются не реже, чем через 1000 мм для труб диаметром до 32 мм и не реже, чем через 1500 мм для труб большего диаметра.



7. Размеры опор должны соответствовать диаметрам трубопроводов.



8. Конструкция скользящей опоры должна обеспечивать перемещение трубы только в осевом направлении.



Неподвижное крепление трубопровода на опоре путем сжатия трубы не допускается.



9. При проходе трубопровода через стены и перегородки должно быть обеспечено его свободное перемещение, в том числе установкой гильз. При скрытой прокладке трубопроводов в конструкции стены или пола должна быть обеспечена возможность температурного удлинения труб.



10. При прокладке трубопроводов следует предусматривать компенсацию теплового удлинения труб. В углах поворотов труб из полимерных материалов необходимо предусматривать места (компенсационные ниши) для свободного перемещения труб. Допускается не предусматривать компенсаторы на прямых участках пластмассовых трубопроводов при устройстве опор через 0,5 м.



Расчет компенсирующей способности Г-образных элементов и П-образных компенсаторов производят в зависимости от термического удлинения трубы, определяемого по формуле





где

- длина трубы, м;







- коэффициент температурного расширения материала трубы, 1/°С, допускается

  принимать:







  для полиэтилена -





  для полипропилена -





  для поливинилхлорида -





  для металлополимера -





- разность расчетных температур теплоносителя и воздуха в помещении при

  производстве монтажных работ.



11. При использовании труб из полимерных материалов для устройства "теплых" полов температуру теплоносителя целесообразно принимать не более 55°С.



12. Радиус изгиба труб должен быть не менее 5 наружных диаметров труб (для труб из полипропилена - не менее 8 диаметров). При этом на поверхности труб не должно быть трещин.



13. Все трубопроводы должны быть подвергнуты испытанию давлением по п. 3.43, а при постоянной температуре испытательной среды. В трубопроводе не должно быть течи.



14. Трубы и соединительные детали следует хранить в закрытом помещении или под навесом и должны быть защищены от воздействия солнечной радиации. При этом трубы не должны подвергаться изгибам и механическим повреждениям.



15. Монтаж трубопроводов следует выполнять при температуре воздуха в помещении, где монтируются трубы, не ниже 10°С.







Текст документа сверен по:

официальное издание

Госстрой России - М. : ГУП ЦПП, 1997



Часть 1    |    Часть 2    |    Часть 3    |    Часть 4    |    Часть 5    |    Часть 6    |    Часть 7    |    Часть 8




Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все СНиПы >>    СНиПы «Системы вентиляции и кондиционирования >>



Смотрите также: Каталог «Системы вентиляции и кондиционирования» >>
Компании «Системы вентиляции и кондиционирования» >>
Статьи (139) >>
ГОСТы (46) >>
СНиПы (10) >>
СанПиНы (1) >>
ВСН (1) >>
Задать вопрос в форуме >>
Подписка на рассылки >>
наверх
