СНиП 2.04.05-91* от 01.01.1992. Отопление, вентиляция и кондиционирование. Часть 6

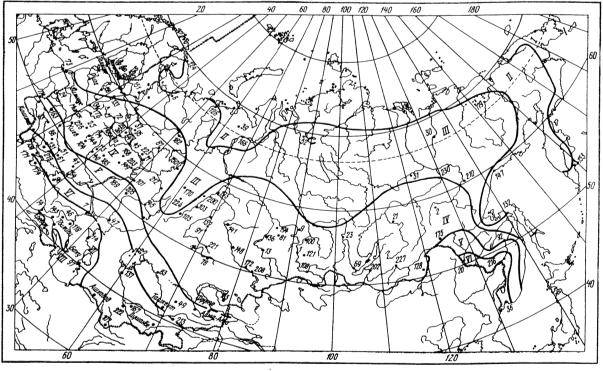

Карта-схема 1-го районирования территории СССР по величине удельной энтальпии l, кДж/кг, наружного воздуха в теплый период года (параметры А) для районов



I - l <= 40; II - l = 40-43,6; III - l = 43,6-48,4; IV - l = 48,4-52,6;

V - l = 52,6-56,8; VI - l = 56,8-61; VII - l = 61-65.



Номер населенного пункта на карте-схеме соответствует порядковому номеру

населенного пункта таблицы настоящего приложения

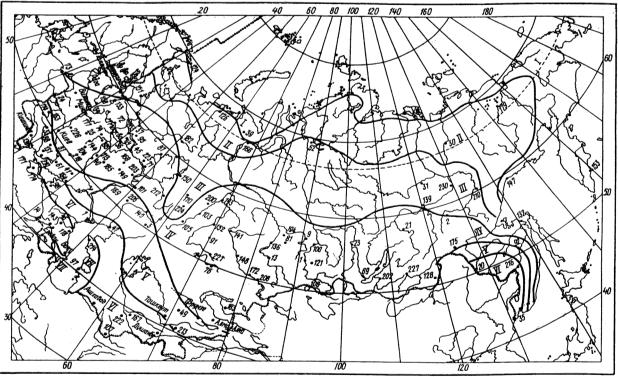

Карта-схема 2-го районирования территории СССР по величине удельной энтальпии l, кДж/кг,

наружного воздуха в теплый период года (параметры Б) для районов



I - l <= 44; II - l = 44-48,4; III - l = 48,4-52,6; IV - l = 52,6-56,8;

V - l = 56,8-61; VI - l = 61-65; VII - l = 65-69



Номер населенного пункта на карте-схеме соответствует порядковому номеру

населенного пункта таблицы настоящего приложения







ПРИЛОЖЕНИЕ 9

Обязательное



ПОТЕРИ ТЕПЛОТЫ ЧЕРЕЗ ОГРАЖДАЮЩИЕ

КОНСТРУКЦИИ ПОМЕЩЕНИЙ





1. Основные и добавочные потери теплоты следует определять суммируя потери теплоты через отдельные ограждающие конструкции Q, Вт, с округлением до 10 Вт для помещений по формуле



(1)



где

 А

- расчетная площадь ограждающей конструкции, кв.м;





 R

- сопротивление теплопередаче ограждающей конструкции, кв.м · °С/Вт.

Сопротивление теплопередаче конструкции следует определять по СНиП

II-3-79** (кроме полов на грунте); для полов на грунте - в соответствии с п. 3

настоящего приложения, принимая R = R(с) для неутепленных полов и R = R(h)

для утепленных;







- расчетная температура воздуха, °С, в помещении с учетом повышения ее в

зависимости от высоты для помещений высотой более 4 м;







- расчетная температура наружного воздуха для холодного периода года при

расчете потерь теплоты через наружные ограждения или температура воздуха

более холодного помещения - при расчете потерь теплоты через внутренние

ограждения;







- добавочные потери теплоты в долях от основных потерь, определяемые в

соответствии с п. 2 настоящего приложения;





 n



- коэффициент, принимаемый в зависимости от положения наружной

поверхности ограждающих конструкций по отношению к наружному воздуху по

СНиП II-3-79**.

2.* Добавочные потери теплоты

через ограждающие конструкции следует принимать

в долях от основных потерь:



а) в помещениях любого назначения через наружные вертикальные и наклонные (вертикальная проекция) стены, двери и окна, обращенные на север, восток, северо-восток и северо-запад в размере 0,1, на юго-восток и запад - в размере 0,05; в угловых помещениях дополнительно - по 0,05 на каждую стену, дверь и окно, если одно из ограждений обращено на север, восток, северо-восток и северо-запад и 0,1- в других случаях;



б) в помещениях, разрабатываемых для типового проектирования, через стены, двери и окна, обращенные на любую из сторон света, в размере 0,08 при одной наружной стене и 0,13 для угловых помещений (кроме жилых), а во всех жилых помещениях - 0,13;



в) через необогреваемые полы первого этажа над холодными подпольями зданий в местностях с расчетной температурой наружного воздуха минус 40°С и ниже (параметры Б) - в размере 0,05;



г) через наружные двери, не оборудованные воздушными или воздушно-тепловыми завесами, при высоте зданий H, м, от средней планировочной отметки земли до верха карниза, центра вытяжных отверстий фонаря или устья шахты в размере:



0,2 H - для тройных дверей с двумя тамбурами между ними;



0,27 H - для двойных дверей с тамбурами между ними;



0,34 H - для двойных дверей без тамбура;



0,22 H - для одинарных дверей;



д) через наружные ворота, не оборудованные воздушными и воздушно-тепловыми завесами, - в размере 3 при отсутствии тамбура и в размере 1 - при наличии тамбура у ворот.



  Примечание.  Для  летних  и  запасных   наружных  дверей  и  ворот

добавочные  потери  теплоты  по  подпунктам "г"  и  "д"  не  следует

учитывать.

3. Сопротивление теплопередаче следует определять:



     а) для неутепленных полов на грунте и стен, расположенных ниже уровня земли, с

коэффициентом теплопроводности

>= 1,2 Вт/(кв.м·°С) по зонам шириной 2 м,

параллельным наружным стенам, принимая R(с), кв.м · °С /Вт, равным:



  2,1 - для  I зоны;

  4,3 -  "  II  "  ;

  8,6 -  " III  "  ;

 14,2 -  "  IV  "  ; (для оставшейся площади пола);

     б) для утепленных полов на грунте и стен, расположенных ниже уровня земли, с

коэффициентом теплопроводности

< 1,2 Вт/(кв.м·°С) утепляющего слоя толщиной

, м, принимая Rh, кв.м · °С/Вт по формуле





     в) для полов на лагах, принимая Rh, кв.м · °С/Вт, по формуле







4. Потери теплоты через ограждающие конструкции производственных помещений со значительными избытками теплоты следует рассчитывать с учетом лучистого теплообмена между источниками теплоты и ограждениями.







ПРИЛОЖЕНИЕ 10

Обязательное



РАСХОД ТЕПЛОТЫ НА НАГРЕВАНИЕ ИНФИЛЬТРУЮЩЕГОСЯ

НАРУЖНОГО ВОЗДУХА ЧЕРЕЗ ОГРАЖДАЮЩИЕ

КОНСТРУКЦИИ ПОМЕЩЕНИЙ





1. Расход теплоты Qi, Вт, на нагревание инфильтрующегося воздуха следует определять по формуле



(1)



где





- расход инфильтрующегося воздуха, кг/ч, через ограждающие конструкции

помещения, определяемый в соответствии с п. 3 настоящего приложения;





с



- удельная теплоемкость воздуха, равная 1 кДж/(кг·°С);







- расчетные температуры воздуха, °С, соответственно в помещении

(средняя с учетом повышения для помещений высотой более 4 м) и

наружного воздуха в холодный период года (параметры Б);





- коэффициент учета влияния встречного теплового потока в конструкциях,

равный 0,7 для стыков панелей стен и окон с тройными переплетами, 0,8 -

для окон и балконных дверей с раздельными переплетами и 1,0 - для

одинарных окон, окон и балконных дверей со спаренными переплетами и

открытых проемов.



2. Расход теплоты Qi, Вт, на нагревание инфильтрующегося воздуха в помещениях жилых и общественных зданий при естественной вытяжной вентиляции, не компенсируемого подогретым приточным воздухом, следует принимать равным большей из величин, полученных по расчету по формулам (1) и (2):



(2)



где



- расход удаляемого воздуха, куб.м/ч, не компенсируемый подогретым приточным

воздухом; для жилых зданий - удельный нормативный расход 3 куб.м/ч на 1 кв.м

жилых помещений;





- плотность воздуха в помещении, кг/куб.м.



3. Расход инфильтрующегося воздуха в помещении Gi, кг/ч, через неплотности наружных ограждений следует определять по формуле



     (3)



где



- площади наружных ограждающих конструкций, кв.м, соответственно

световых проемов (окон, балконных дверей, фонарей) и других

ограждений;







- площадь щелей, неплотностей и проемов в наружных ограждающих

конструкциях;







- расчетная разность между давлениями на наружной и внутренней

поверхностях ограждающих конструкций соответственно на расчетном





этаже при

= 10 Па;





- сопротивление воздухопроницанию, кв.м · ч · Па/кг, принимаемое по СНиП  II-3-79**;







- нормативная воздухопроницаемость наружных ограждающих конструкций,

кг/(кв.м · ч), принимаемая по СНиП II-3-79**;





- длина стыков стеновых панелей, м.

     Расчетная разность между давлениями на наружной и внутренней поверхностях каждой

ограждающей конструкции

, Па, принимается после определения условно-



постоянного давления воздуха в здании

, Па (отождествляется с давлениями на

внутренних поверхностях наружных ограждающих конструкций), на основе равенства расхода

воздуха, поступающего в здание

, кг/ч, и удаляемого из него

, кг/ч, за счет

теплового и ветрового давлений и дисбаланса расходов между подаваемым и удаляемым воздухом системами вентиляции с искусственным побуждением и расходуемого на технологические нужды.



Расчетная разность давлений

определяется по формуле



(4)



где



- высота здания, м, от уровня средней планировочной отметки земли до

верха карниза, центра вытяжных отверстий фонаря или устья шахты;







- расчетная высота, м, от уровня земли до верха окон, балконных дверей,

дверей, ворот, проемов или до оси горизонтальных и середины

вертикальных стыков стеновых панелей;





- удельный вес, Н/куб.м, соответственно наружного воздуха и воздуха в

помещении, определяемый по формуле









     (5)





- плотность наружного воздуха, кг/куб.м;







- скорость ветра, м/с, принимаемая по обязательному приложению 8 и в

соответствии с п.3.2;







- аэродинамические коэффициенты соответственно для наветренной и

подветренной поверхностей ограждений здания, принимаемые по СНиП

2.01.07-85;





- коэффициент учета изменения скоростного давления ветра в

зависимости от высоты здания, принимаемый по СНиП 2.01.07-85;





- условно-постоянное давление воздуха в здании, Па.



  Примечания: 1. Максимальный расход теплоты на нагревание наружного

воздуха  следует  учитывать  для   каждого  помещения  при  наиболее

неблагоприятном  для  него направлении  ветра. При расчете  тепловой

нагрузки  здания  с автоматическим регулированием  расход теплоты на

инфильтрацию   следует   принимать   при  наиболее   неблагоприятном

направлении ветра для всего здания.



  2. Инфильтрацию воздуха  в помещение через стыки  стеновых панелей

следует учитывать только для жилых зданий.





ПРИЛОЖЕНИЕ 11

Обязательное



СИСТЕМЫ ОТОПЛЕНИЯ





Помещения

Система отопления (отопительные приборы, теплоноситель, предельная температура теплоносителя или теплоотдающей поверхности)

1. Жилые, общественные и

    административно-бытовые

    (кроме указанных в пп. 2-10)

Водяное с радиаторами, панелями и конвекторами при температуре теплоносителя для систем: 95°С - двухтрубных и 105°С - однотрубных.



Водяное с нагревательными элементами, встроенными в наружные стены, перекрытия и полы ( в соответствии с п. 3.16).



Воздушное.



Местное (квартирное) водяное с радиаторами или конвекторами при температуре теплоносителя 95°С.



Электрическое или газовое с температурой на теплоотдающей поверхности 95°С



2. Детские дошкольные,

    лестничные клетки и

    вестибюли в детских

    дошкольных учреждениях

Водяное с радиаторами, панелями и конвекторами при температуре теплоносителя 95°С.



Водяное с нагревательными элементами, встроенными в наружные стены, перекрытия и полы (в соответствии с п. 3.16).



Электрическое с температурой на теплоотдающей поверхности не более 95°С



3. Палаты, операционные и

    другие помещения

    лечебного назначения в

    больницах (кроме

    психиатрических и

    наркологических,

    общественных и

    административно-бытовых)



Водяное с радиаторами и панелями при температуре теплоносителя 85°С.



Водяное с нагревательными элементами, встроенными в наружные стены, перекрытия и полы (в соответствии с п. 3.16)

4. Палаты, операционные и

    другие помещения

    лечебного назначения в

    психиатрических и

    наркологических

    больницах (кроме

    общественных и

    административно-бытовых)

Водяное с радиаторами и панелями при температуре теплоносителя 95°С.



Водяное с нагревательными элементами и стояками, встроенными в наружные стены, перекрытия и полы (в соответствии с п. 3.16).



Электрическое с температурой на теплоотдающей поверхности 95°С



5. Спортивные залы

Воздушное.



Водяное с радиаторами, панелями и конвекторами и гладкими трубами при температуре теплоносителя 150°С.



Водяное с нагревательными элементами, встроенными в наружные стены, перекрытия и полы (в соответствии с п. 3.16).



Электрическое или газовое с температурой на теплоотдающей поверхности 150°С



6. Бань, прачечных и душевых



Водяное с радиаторами, конвекторами и гладкими трубами при температуре теплоносителя: 95°С для помещений бань и душевых, 150°С - для прачечных.



Воздушное.



Водяное с нагревательными элементами, встроенными в наружные стены, перекрытия и полы ( в соответствии с п. 3.16)



7. Общественного питания

    (кроме ресторанов) и

    торговые залы (кроме

    указанных в п. 8)

Водяное с радиаторами, панелями, конвекторами и гладкими трубами при температуре теплоносителя 150°С.



Водяное с нагревательными элементами и стояками, встроенными в наружные стены, перекрытия и полы (в соответствии с п. 3.16).



Воздушное.



Электрическое и газовое с температурой на теплоотдающей поверхности 150°С.



Электрическое и газовое с высокотемпературными темными излучателями в неутепленных и полуоткрытых помещениях и зданиях



8. Торговые залы и

    помещения для обработки

    и хранения материалов,

    содержащих

    легковоспламеняющиеся

    жидкости



Принимать по п. 11, а или 11, б настоящего приложения

9. Пассажирские залы

    вокзалов



Воздушное.



Водяное с радиаторами и конвекторами при температуре теплоносителя 150°С.



Водяное с нагревательными элементами, встроенными в наружные стены, перекрытия и полы (в соответствии с п. 3.16).



Электрическое с температурой на теплоотдающей поверхности 150°С



10. Залы зрительные и

      рестораны



Водяное с радиаторами и конвекторами при температуре теплоносителя 115°С.



Воздушное.



Электрическое с температурой на теплоотдающей поверхности 115°С



11. Производственные:



а) категорий А, Б и В

    без выделений пыли и

    аэрозолей или с

    выделением негорючей

    пыли





Воздушное (в соответствии с пп. 4.10 и 4.11).



Водяное и паровое (в соответствии с пп. 3.9, 3.19) при температуре теплоносителя: воды 150°С, пара 130°С.



Электрическое и газовое для помещений категории В (кроме складов категории В) при температуре на теплоотдающей поверхности 130°С.



Электрическое для помещений категорий А и Б (кроме складов категорий А и Б) во взрывозащищенном исполнении в соответствии с ПУЭ при температуре на теплоотдающей поверхности 130°С



б) категорий А, Б и В

    с выделением горючей

    пыли и аэрозолей



Воздушное (в соответствии с пп. 4.10 и 4.11).



Водяное и паровое (в соответствии с пп. 3.9, 3.19) при температуре теплоносителя: воды 110°С в помещениях категорий А и Б и 130°С - в помещениях категории В.



Электрическое и газовое для помещений категории В (кроме складов категории В) при температуре на теплоотдающей поверхности 110°С.



Электрическое для помещений категорий А и Б (кроме складов категорий А и Б) во взрывозащищенном исполнении в соответствии с ПУЭ при температуре на теплоотдающей поверхности 110°С



в) категорий Г и Д

    без выделений пыли и

    аэрозолей





Воздушное.



Водяное и паровое с ребристыми трубами, радиаторами и конвекторами при температуре теплоносителя: воды 150°С, пара 130°С.



Водяное с нагревательными элементами и стояками, встроенными в наружные стены, перекрытия и полы (в соответствии с п. 3.16).



Газовое и электрическое, в том числе с высокотемпературными темными излучателями (в соответствии с пп. 2.7 и 3.18)



г) категорий Г и Д

   с повышенными

   требованиями к чистоте

   воздуха

Воздушное.



Водяное с радиаторами (без оребрения), панелями и гладкими трубами при температуре теплоносителя 150°С.



Водяное с нагревательными элементами, встроенными в наружные стены, перекрытия и полы (в соответствии с п. 3.16)



д) категорий Г и Д

    с выделением негорючих

    пыли и аэрозолей

Воздушное.



Водяное и паровое с радиаторами при температуре теплоносителя: воды 150°С, пара 130°С.



Водяное с нагревательными элементами, встроенными в наружные стены, перекрытия и полы (в соответствии с п. 3.16).



Электрическое и газовое с температурой на теплоотдающей поверхности 150°С



е) категорий Г и Д

    с выделением горючих

    пыли и аэрозолей



Воздушное.



Водяное и паровое с радиаторами и гладкими трубами при температуре теплоносителя: воды 130°С, пара 110°С.



Водяное с нагревательными элементами, встроенными в наружные стены, перекрытия и полы (в соответствии с п. 3.16)



ж) категорий Г и Д

     со значительным

     влаговыделением



Воздушное.



Водяное и паровое с радиаторами, конвекторами и ребристыми трубами при температуре теплоносителя: воды 150°С, пара 130°С.



Газовое с температурой на теплоотдающей поверхности 150°С



з) с выделением возгоняемых

    ядовитых веществ



По специальным нормативным документам

12. Лестничные клетки,

       пешеходные переходы и

       вестибюли



Водяное и паровое с радиаторами, конвекторами и калориферами при температуре теплоносителя: воды 150°С, пара 130°С.



Воздушное



13. Тепловые пункты

Водяное и паровое с радиаторами и гладкими трубами при температуре теплоносителя: воды 150°С, пара 130°С



14. Отдельные помещения и

       рабочие места в

       неотапливаемых и

       отапливаемых

       помещениях с

       температурой воздуха

       ниже нормируемой

       (кроме помещений

       категорий А, Б и В)

Газовое и электрическое, в том числе с высокотемпературными излучателями (в соответствии с пп. 2.7 и 3.18)



Примечания: 1. Для помещений, указанных в поз. 1 (кроме жилых) и поз. 10, допускается применять однотрубные системы водяного отопления с температурой теплоносителя до 130°С при использовании в качестве отопительных приборов конвекторов с кожухом при скрытой прокладке или изоляции участков, стояков и подводок с теплоносителем, имеющим температуры выше 105°С для помещений, указанных в поз. 1, и выше 115°С - для помещений, указанных в поз. 10, а также при соединении трубопроводов в пределах обслуживаемых помещений на сварке.



2. Температуру воздуха при расчете систем воздушного отопления, совмещенного с приточной вентиляцией или кондиционированием, следует определять в соответствии с требованиями п. 4.10.



3. Отопление газовыми приборами в зданиях III, IIIа, IIIб, IVa и V степеней огнестойкости не допускается.







ПРИЛОЖЕНИЕ 12

Обязательное



РАСЧЕТ ТЕПЛОВОГО ПОТОКА И РАСХОДА ТЕПЛОНОСИТЕЛЯ

В СИСТЕМЕ ВОДЯНОГО ОТОПЛЕНИЯ





1. Расчетный тепловой поток Q, кВт, системы водяного отопления следует определять по формуле



(1)



где



- часть расчетных потерь теплоты, кВт, зданием, возмещаемых отопительными

  приборами;







- коэффициент учета дополнительного теплового потока устанавливаемых

  отопительных приборов за счет округления сверх расчетной величины,

  принимаемый по табл. 1;



Таблица 1



Шаг номенклатурного ряда отопительных приборов, кВт

Коэффициент

0,12

1,02

0,15

1,03

0,18

1,04

0,21

1,06

0,24

1,08

0,30

1,13



Примечание. Для отопительных приборов помещения с номинальным

тепловым   потоком   более  2,3   кВт    следует   принимать        вместо

коэффициента



коэффициент



, определяемый по формуле









     (2)







- коэффициент учета дополнительных потерь теплоты отопительными приборами,

  расположенными у наружных ограждений, принимаемый по табл. 2;



Таблица 2





Коэффициент

при установке прибора

Отопительный прибор

у наружной стены, в том числе под световым проемом

у остекления светового проема

Радиатор:





чугунный секционный

1,02

1,07

стальной панельный

1,04

1,10

Конвектор:





с кожухом

1,02

1,05

без кожуха

1,03

1,07





- дополнительные потери теплоты при остывании теплоносителя в подающих и

  обратных магистралях, проходящих в неотапливаемых помещениях, кВт,

  определяемые расчетом;



- часть расчетных потерь теплоты, возмещаемых поступлением теплоты от

  трубопроводов, проходящих в отапливаемых помещениях по п. 3.46, кВт.



2. Дополнительные потери теплоты n, %, через участки наружных ограждений, расположенных за отопительным прибором, а также за счет остывания теплоносителя в трубопроводах, проложенных в неотапливаемых помещениях, в сумме следует принимать не более 7% теплового потока системы отопления и определять по формуле



(3)



где

- средневзвешенный коэффициент из принятых при расчете по формуле (1)

  настоящего приложения.



3. Расход теплоносителя G, кг/ч, в системе, ветви или в стояке системы отопления следует определять по формуле



(4)



где



- расчетный тепловой поток [см. формулу (1)], Вт, обеспечиваемый теплоносителем

  системы, ветви или стояка;







- удельная теплоемкость воды, равная 4,2 кДж / (кг · °С);





- разность температур, °С, теплоносителя на входе и выходе из системы, ветви или

  стояка.



Часть 1    |    Часть 2    |    Часть 3    |    Часть 4    |    Часть 5    |    Часть 6    |    Часть 7    |    Часть 8




Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все СНиПы >>    СНиПы «Системы вентиляции и кондиционирования >>



Смотрите также: Каталог «Системы вентиляции и кондиционирования» >>
Компании «Системы вентиляции и кондиционирования» >>
Статьи (139) >>
ГОСТы (46) >>
СНиПы (10) >>
СанПиНы (1) >>
ВСН (1) >>
Задать вопрос в форуме >>
Подписка на рассылки >>
Copyright © 1999-2024 ВашДом.Ру - проект группы «Текарт»
По вопросам связанным с работой портала вы можете связаться с нашей службой поддержки или оставить заявку на рекламу.
Политика в отношении обработки персональных данных
наверх
