ГОСТ 6942-98 от 01.01.1999. Трубы чугунные канализационные и фасонные части к ним. Технические условия



ГОСТ 6942-98



УДК 696.133:669.13:006.354                                                                                  Группа Ж21



 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



ТРУБЫ ЧУГУННЫЕ КАНАЛИЗАЦИОННЫЕ И

ФАСОННЫЕ ЧАСТИ К НИМ



Технические условия



CAST IRON WASTE PIPES AND FITINGS

Specifications



ОКСТУ 4925              ОКС 91.140.70



Дата введения 1999-01-01



Предисловие



1 РАЗРАБОТАН Научно-исследовательским институтом санитарной техники (НИИсантехники) Российской Федерации



ВНЕСЕН Госстроем России



2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 12 ноября 1998 г.



За принятие проголосовали



Наименование государства

Наименование органа государственного управления строительством

Республика Армения

Министерство градостроительства Республики Армения

Республика Казахстан

Комитет по жилищной и строительной политике при Министерстве энергетики, индустрии и торговли Республики Казахстан

Кыргызская Республика

Государственная инспекция по архитектуре и строительству при Правительстве Кыргызской Республики

Республика Молдова

Министерство территориального развития, строительства и коммунального хозяйства Республики Молдова

Российская Федерация

Госстрой России

Республика Таджикистан

Госстрой Республики Таджикистан



3 ВЗАМЕН ГОСТ 6942.0-80 - ГОСТ 6942.24-80, ГОСТ 4.227-83.



4 ВВЕДЕН В ДЕЙСТВИЕ с 1 января 1999 г. в качестве государственного стандарта Российской Федерации постановлением Госстроя России от 31.12.98 г. № 31.





1 Область применения

Настоящий стандарт распространяется на чугунные канализационные трубы и фасонные части к ним, предназначенные для систем внутренней канализации зданий.

Обязательные требования к качеству продукции изложены в: 5.1; 5.2.2 - 5.2.4; 5.2.7; 5.2.8; 5.3.1; 5.3.2.



2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 164—90 Штангенрейсмасы. Технические условия

ГОСТ 166—89 Штангенциркули. Технические условия

ГОСТ 1412—85 Чугун с пластинчатым графитом для отливок. Марки

ГОСТ 9812—74 Битумы нефтяные изоляционные. Технические условия

ГОСТ 11506—73 Битумы нефтяные. Метод определения температуры размягчения по кольцу и шару

ГОСТ 15150—69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 18510—87 Бумага писчая. Технические условия

ГОСТ 26358—84 Отливки из чугуна. Общие технические условия

ГОСТ 26598—85 Контейнеры и средства пакетирования в строительстве. Общие технические условия

ГОСТ 26645—85 Отливки из металлов и сплавов. Допуски размеров, массы и припуски на механическую обработку.



3 Сортамент

3.1 Сортамент труб и фасонных частей должен соответствовать указанному в таблице 1.



Таблица 1



Наименование

Условные проходы, мм

Условное обозначение



Dу

dу

графическое

буквенное

Трубы

50

100

150

ТЧК-Dy -L

Патрубки

50

100

150

П-Dу -L

Патрубки компенсационные

100

150

ПК-Dу

Патрубки переходные

50/100

100/150

ПП-D1 х Dу

Колена

50

100

150

К-Dу

Колена низкие

100

КН-100

Отводы 110° и 120°

50

100

О 110°-Dу или

О 120°-Dу

Отводы 135°

50

100

150

О 135°-Dy

Отводы 150°

50

100

100Д

150

О 150°-Dy

Отводы-тройники приборные

100

50

ОТПр-100х50 или ЛОТПр-100х50

Отступы

50

100

150

ОТС-Dу

Тройники прямые

50

100

100

100

100

150

150

150

50

50

100

100К

100Д

50

100

150

ТП-Dу х dy

Тройники прямые компенсационные

100

150

50

50

ТПК-Dу х dу

Тройники прямые низкие

100

100

ТН-100 х 100

Тройники прямые переходные

100/50

100

ТПР-100/50х100

Тройники прямые переходные низкие

100/50

100

ТПРН-100/50х100

Тройники косые 45° и 60°

50

100

100

150

150

150

50

50

100

50

100

150

ТК45°-Dу х dу и ТК60°-Dу х dу

Крестовины прямые

50

100

100

150

150

50

50

100

50

100

КП-Dу х dу

Крестовины прямые со смещенной осью отвода

100

50/100

КПС-Dy х dy

Крестовины косые 45° и 60°

50

100

100

150

150

50

50

100

50

100

КК45°-Dу x dу  и KK60°-Dу х dy

Крестовины двухплоскостные

100

150

100; 50

100; 50

КД-Dу х dу x dу ЛКД-Dу х dу х dу

Муфты

50

100

150

Мф-Dу

Муфты надвижные

50

100

150

МфН-Dу

Ревизии

50

100

150

P-Dу

Заглушка

50

100

150

З-Dу

Отводы-тройники переходные

100

50

ОТП-100х50

Прочистки

100

150

Пр-Dу



4 Типы, конструкции и размеры

4.1 Трубы

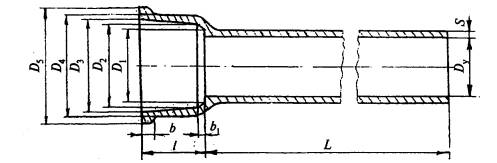

4.1.1 Конструкция и размеры труб должны соответствовать указанным на рисунке 1 и в таблице 2.

Допускается по согласованию между потребителем и предприятием-изготовителем изготовление труб без раструбов и поставка их в комплекте с муфтами МФ. Длина таких труб может отличаться от указанной в таблице.

Пример условного обозначения трубы чугунной канализационной Dу = 100 мм, L = 2000 мм:



ТЧК-100-2000 ГОСТ 6942-98



Рисунок 1



Таблица 2                        Размеры в миллиметрах

Условный проход Dу

Строительная длина L

D1

D2

D3

D4

D5

S

l

b

b1

Масса, кг



750



















4,5

50

1000

65

72

76

86

96

4,0

50

10

8

5,8



2000



















11,0



750



















10,5



1000



















13,9

100

1250



















16,1



2000

118

123

127

138

151

4,5

55

10

10

24,9



2100



















26,0



2200



















27,1



750



















15,7



1000



















20,7

150

2000



















39,6



2100

168

176

180

192

206

5,0

60

10

12

41,5



2200



















43,4



4.2 Раструбы и хвостовики фасонных частей

4.2.1 Раструбы фасонных частей изготавливают четырех типов: I, II, III, IV.

4.2.2 Конструкция и размеры раструбов типа I должны соответствовать указанным на рисунке 2 и в таблице 3, типа II — на рисунке 3 и таблице 4, типа III — на рисунке 4 и типа IV — на рисунке 5. Размеры даны без учета антикоррозионного покрытия. Допускается вариант изготовления раструбов типов I, II, IV без кольцевой канавки на внутренней поверхности раструбов.



__________

* Размеры для справок

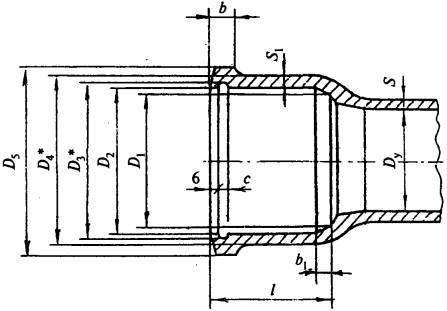

    Рисунок 2



Таблица 3                               В миллиметрах

Условный проход Dу

D1

d2

D3

D4

D5

b

b1

S

S1

l мин.

с

50

65

72

76

81

90

13

8

4,0

4,5

55

10

100

118

123

128

133

145

14

10

4,5

5,0

55

10

150

168

176

182

187

202

15

12

5,0

5,5

55

10



__________

* Размеры для справок

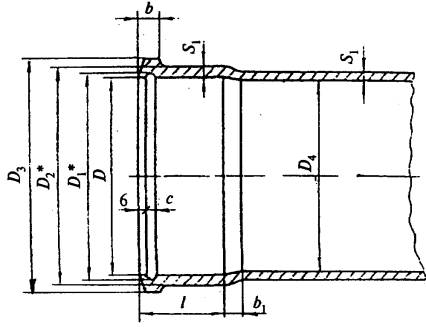

Рисунок 3



Таблица 4                               В миллиметрах

Условный проход Dy

D

D1

D2

D3

D4

b

b1

l

мин.

с

S1

50

72

76

81

90

67

13

8

55

9

4.5

100

123

128

133

145

118

14

10

55

10

5.0

150

176

182

187

202

170

15

12

55

12

5,5

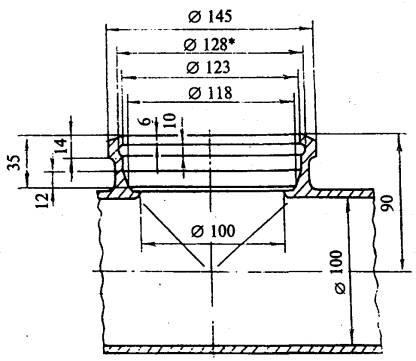

Рисунок 4



__________

* Размеры для справок

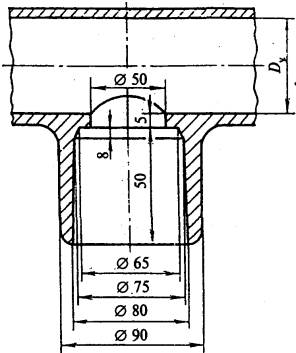

   Рисунок 5

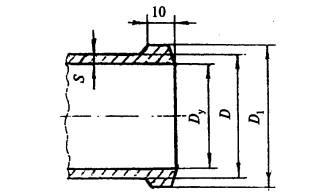

4.2.3 Конструкция и размеры хвостовиков фасонных частей должны соответствовать указанным на рисунке 6 и в таблице 5.

Рисунок 6



Таблица 5                               В миллиметрах

Условный проход Dу

D

D1

S

50

58

62

4,0

100

109

114

4,5

150

160

164

5,0



4.3 Патрубки

4.3.1 Конструкция и размеры патрубков должны соответствовать указанным на рисунке 7 и в таблице 6.

Пример условного обозначения патрубка Dу = 100 мм, L = 250 мм;

П-100-250 ГОСТ 6942—98

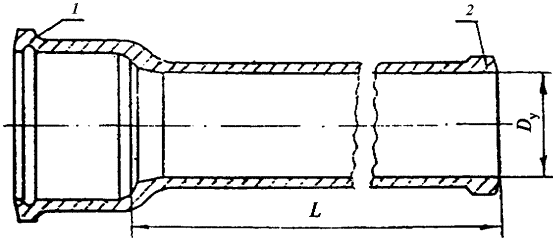

 Рисунок 7

1 — раструб типа I; 2 — хвостовик



Таблица 6                        Размеры в миллиметрах

Условный проход Dу

Строительная длина L

Масса, кг



250

2,0

50

350

2,5



400

2,8



200

3,8

100

250

4,4



350

5,7

150

400

8,8



4.4 Патрубки компенсационные

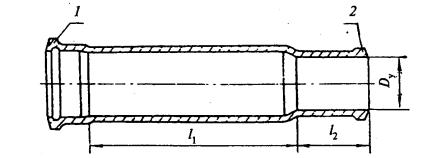

4.4.1 Конструкция и размеры компенсационных патрубков должны соответствовать указанным на рисунке 8 и в таблице 7.

Пример условного обозначения патрубка компенсационного Dу = 100мм:

ПК-100 ГОСТ 6942—98

1 — раструб типа II; 2 — хвостовик

Рисунок 8
