Проектирование, расчет и устройство мелкозаглубленных фундаментов малоэтажных жилых зданий в Московской области. ТСН МФ-97 МО Часть 2

Приложение 2

Рекомендуемое

ВЫБОР ТИПА МЕЛКОЗАГЛУБЛЕННОГО ФУНДАМЕНТА

1. Предварительный выбор типа мелкозаглубленного фундамента для грунтовых условий Московской области (рис. 1, табл. 1) следует выполнять в соответствии с табл. 2.

2. Из нескольких возможных типов фундамента должен приниматься наиболее реализуемый в конкретных условиях строительства с учетом наличия необходимых средств механизации и оборудования.

Таблица 1

Характерные типы грунтовых условий на территории Московской области

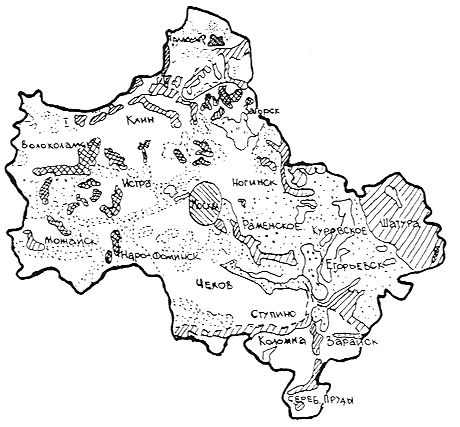

Рис. 1. Схематическая карта грунтовых условий Московской области.

Таблица 2

Рекомендации по выбору  типа мелкозаглуленного фундамента в пучинистых грунтах

d - глубина заложения фундамента, м;

 - толщина подушки, м

Приложение 3

     Рекомендуемое

ПРИМЕРЫ КОНСТРУКТИВНЫХ РЕШЕНИЙ МЕЛКОЗАГЛУБЛЕННЫХ

ЛЕНТОЧНЫХ ФУНДАМЕНТОВ

1. Для обеспечения совместной работы элементов мелкозаглубленных ленточных фундаментов следует применять конструктивные решения, приведенные на рис. 1.

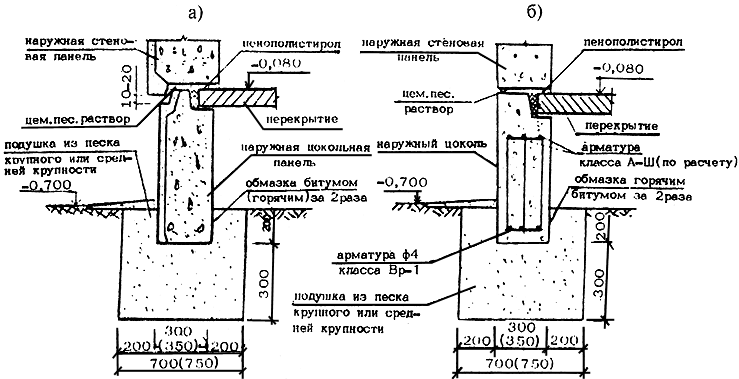

2. При строительстве панельных зданий на грунтах с расчетным сопротивлением R0,15 МПа допускается использовать цокольные панели в качестве мелкозаглубленных фундаментов (рис. 2). При относительной деформации пучения  грунта   0,05 цокольные панели следует жестко соединять  между собой в двух уровнях с помощью закладных деталей.

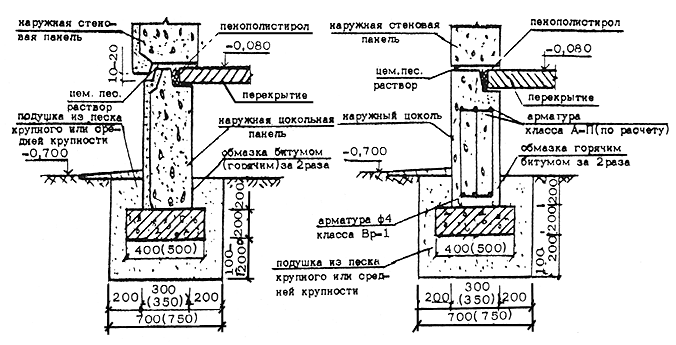

3. При строительстве панельных зданий на грунтах с расчетным сопротивлением R<0,15 МПа цокольные панели шириной менее 40 см следует устанавливать на мелкозаглубленные фундаменты из сборных железобетонных элементов (рис. 3). При  >0,05 элементы должны содержать выпуски арматуры, которые соединяются электросваркой или скрутками из проволоки; стыки бетонируются.

4. Для устройства мелкозаглубленных и незаглубленных фундаментов на пучинистых грунтах с 0,05 < <0,10 следует применять железобетонные плиты, разработанные Мосгипронисельстроем (табл. 1).

5. Для устройства мелкозаглубленных и незаглубленных фундаментов на пучинистых грунтах с  0,10 следует применять железобетонные блоки (рис. 4) серии 1.110.1-1п (табл. 2).

6. При строительстве на пучинистых грунтах (при >0,05) зданий с мелкозаглубленными столбчатыми фундаментами следует применять фундаментные балки длиной 2400, 2700, 3300, 4000 и 4500 мм, содержащие выпуски арматуры (серия 1.100.1-1п, вып. 2).

7. При устройстве монолитных ленточных фундаментов следует, как правило, применять фундаментные ленты конструкции Мосгипронисельстроя (табл. 3), заполняемые бетоном; при  0,05 фундаменты необходимо армировать.

8. Для уменьшения затрат на устройство фундаментов силами застройщиков следует применять фундаменты из местных строительных материалов, возводимые без привлечения подъемно-кранового оборудования (рис. 5).

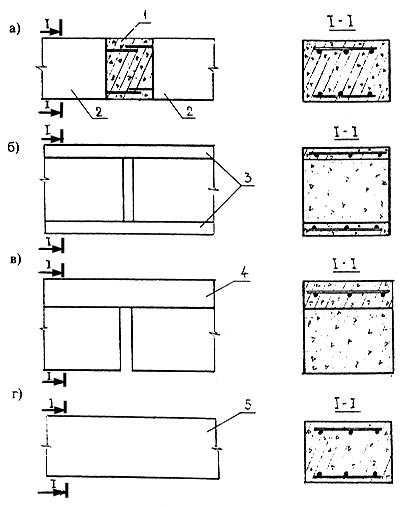

Рис. 1. Конструктивные решения соединений элементов мелкозаглубленных ленточных фундаментов:

а) сборно-монолитный фундамент из железобетонных блоков с выпусками арматуры;

б) фундамент из бетонных блоков с армопоясами;

в) фундамент из бетонных блоков с железобетонным поясом;

г) монолитный железобетонный фундамент.

1 - монолитный бетон; 2 - сборные железобетонные блоки с выпусками арматуры; 3 - армированные пояса; 4 - железобетонный пояс; 5- монолитный железобетон.
