Пособие 2.91 к СНиП 2.04.05-91. Расчет поступления теплоты солнечной радиации в помещения. Часть 6

Таблица 9.


Тепловыделения от взрослых людей


Показатели

Тепловыделения от взрослых людей, Вт

при температуре окружающего воздуха в


10

15

20

25

30

35

В состоянии покоя

Тепловыделения явные

143

116

87

58

41

12

скрытые

23

29

29

35

52

81

полные

163

145

116

93

93

93

При легкой работе (категория I)

Тепловыделения явные

151

122

99

64

41

6

скрытые

29

35

52

81

105

140

полные

180

157

151

145

146

46

При работе средней тяжести (категория II а)

Тепловыделения явные

166

135

108

73

44

7

скрытые

51

66

90

121

150

187

полные

217

201

198

194

194

194

При работе средней тяжести (категория II 6)

Тепловыделения явные

182

150

119

84

49

9

скрытые

71

97

126

158

193

233

полные

253

247

245

242

242

242

При тяжелой работе

Тепловыделения явные

198

163

129

93

52

12

скрытые

93

128

163

198

238

279

полные

291

291

291

291

290

291


Таблица 10 к примеру 1.






Коэффициенты

№№ п/п

Конструкция и материал

Плотность, Кг/

Толщина, м

Удельная теплопроводность

Вт/

Теплоусвоение

Вт/

S

Термическое сопротивление

/Вт

R

Тепловая инерция

I.

Окна двойные в металлических рамах, площадью 85 в Ю-З стене 0,34

II.

Наружная стена площадью 22 м, ориентированная на Ю-З.

1.

Облицовочный слой из известкового песчаного раствора

1600

0,015

0,7

8,7

0,021

0,186

2.

Керамзитобетон

1000

0,21

0,33

5,03

0,636

3,2

3.

Облицовочный слой (см.1)

1600

0,015

0,7

8,7

0,021

0,186






всего

0,667

0,83*

3,57

III.

Бесчердачное покрытие площадью 216 м

1.

Ковер (рубероид)

600

0,01

0,17

3,53

0,06

0,21

2.

Керамзитобетон

1800

0,02

0,8

10,5

0,025

0,26

3.

Пенобетон

400

0,20

0,14

2,19

1,43

3,13

4.

Плита железобетон

2500

0,035

1,92

17,98

0,018

0,33






Всего

1,533

1,685*

3,93

IV.

Внутренние перегородки площадью 260 м

1.

Железобетон

2500

0,22/2

1,92

17,98

0,063/2

0,56

V.

Пол площадью 216 м

1.

Железобетонная плита

2500

0,045

1,92

17,98

0,023

0,42

2.

Асфальтобетон

2100

0,04

1,05

16,43

0,038

0,63






Всего

0,061

1,05


*) с учетом тепловосприятия от наружного воздуха 1/27,1 и теплоотдачи воздуху помещения 1/8,7

Таблица 11 к примеру 1.


Часы суток

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

Тепловой поток солнечной радиации через окна, начало 10ч Q=30436 Вт(макс)

1.

Q

0,23

0,22

0,22

0,21

0,21

0,20

0,19

0,19

0,18

0,18

0,19

0,22

0,27

0,31

0,35

0,38

0,39

0,38

0,36

0,32

0,28

0,26

0,25

0,24

2.

Q

7000

6696

6696

6392

6392

6037

5783

5783

5478

5478

5783

6696

8218

9435

10633

11566

11870

11566

10957

9740

8522

7913

7609

7305

Тепловой поток через окна теплопередачей Q=2300 +975 Вт и общий тепловой поток

3.

-0,87

-0,97

-1

-0,97

-0,87

-0,71

-0,5

-0,26

0

0,26

0,5

0,71

0,87

0,97

1

0,97

0,87

0,71

0,5

0,26

0

-0,26

-0,5

-0,71

4.


-2976

-3206

-3275

-3206

-2976

-2608

-2125

-1573

-975

-377

175

658

1026

1256

1335

1256

1026

658

175

-377

-375

-1573

-2125

-2608

5.

Всего

через окно

4024

3490

3421

3186

3416

3479

3658

4210

4503

5101

5958

7354

9244

10693

10978

12822

12896

12224

11132

9363

7547

6340

5484

4597

Тепловой поток через стену Q= 34,9 + 199,2 ; ; начало 10 ч =9,2 ч

6.

0,97

0,87

0,71

0,5

0,26

0

-0,26

-0,5

-0.71

-0,87

-0,97

-1

-0,97

-0.87

-0,71

-0, 5

-0,26

0

0,26

0,5

0,71

0,87

0,97

1

7.

219

200

169

130

84

35

-14

-60

-100

-130

-149

-154

-149

-130

-100

-60

-14

35

84

130

169

200

219

224

Телповой поток через покрытие Q= 892,2 + 393,8 + 696,6

8.

1

0,97

0,87

0,71

0,5

0,26

0

-0,26

-0,5

-0,71

-0,87

-0,97

-1

-0,97

-0,87

-0,71

-0,5

-0,26

0

0,26

0,5

0,71

0,87

0,97

9.

Q

394

382

343

280

197

102

0

-102

-197

-280

-343

-382

-394

-382

-343

-280

-196

-102

0

102

197

280

343

182

10.

0,71

0,5

0,26

0

-0,26

-0,5

-0,71

-0,87

-0,97

-1

-0,97

-0,87

-0,71

-0,5

-0,26

0

0,26

0,5

0,71

0,87

0,97

1

0,97

0,87

11.

Q

495

348

181

0

-181

-348

-495

-606

-655

-697

-655

-606

-495

-348

-181

0

181

348

495

608

655

697

655

606

12.

Всего

Q+ Q + 892,2

1781

1622

1416

1172

908

646

397

184

40

-85

-106

-96

3

162

368

612

870

1138

1387

1600

1744

1869

1890

1880

Суммарный тепловой поток поступающий в помещение

13.

Всего

6024

5312

5006

4488

4408

4160

4041

4334

4443

4886

5703

7104

9098

10725

12246

13374

13758

13397

12608

11093

9460

8409

7593

6701

Список литературы.


1. В.Н. Богословский. Строительная теплофизика. Издательство "Высшая школа". Москва,1970.

2. В.Н. Богословский. Тепловой режим зданий. Москва. Стройиздат,1977г.

3. СНиП II-33-75. Отопление, вентиляция и кондиционирование воздуха.

4. СНиП II-3-70**. Строительная теплотехника. Москва,1985г.

5. Справочник проектировщика. Часть П. Вентиляция и кондиционирование воздуха. Под редакцией И.Г. Староверова. Стройиздат,1978г.

6. СНиП 2.01.02. Строительная климатология и геофизика, 1983г.

7. Руководство по проектированию и применению солнцезащитных средств в промышленных зданиях. Москва. Стройиздат,1980г.

8. СНиП 2.04.05-91.

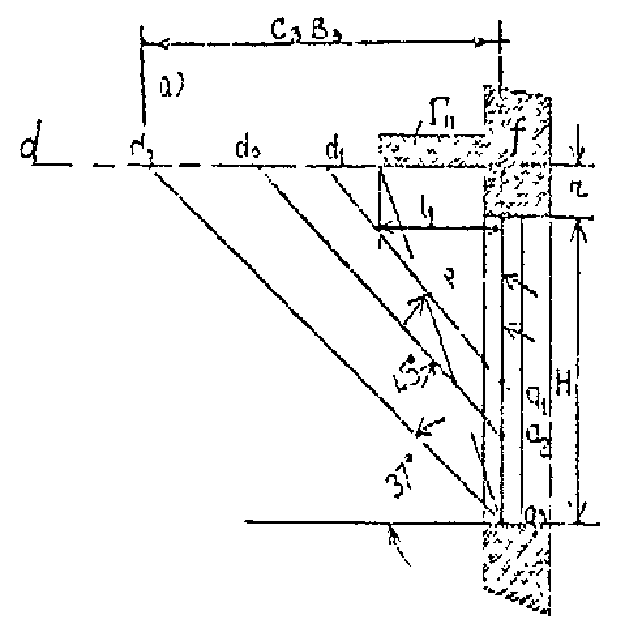

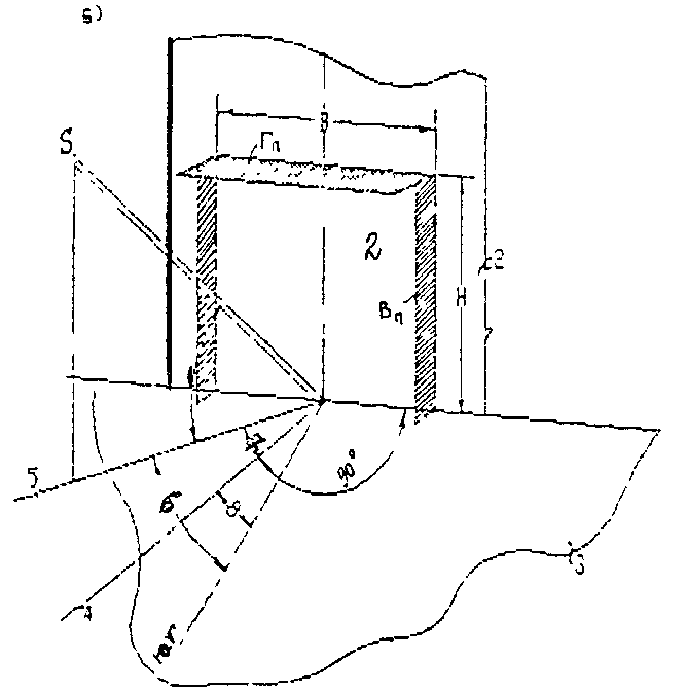

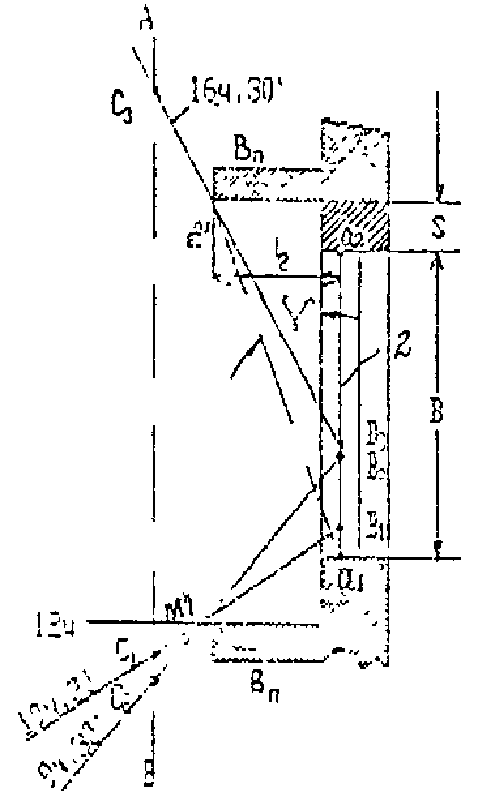

рис. 1 Световой проем с солнцезащитными плоскостями: а - строительные размеры и построения затенения остекления наружными плоскостями; б - схема влияния высоты и азимутов солнца на световой проем ; H - высота проема ; В - ширина проема ; Гп - горизонтальная солнцезащитная плоскость ; Вп - вертикальная солнцезащитная плоскость;

1 - высота солнца ; - град. ; 2 - плоскость светового проема ; 3 - перпендикулярная плоскость к световому проему ; 4 - перпендикуляр к плоскости светового проема; 5 - проекция солнечного луча на плоскость 3; 6 - азимут солнца А,град. ; 7 - солнечный азимут остекления светового проема А,град.; 8 - азимут светового проема А.

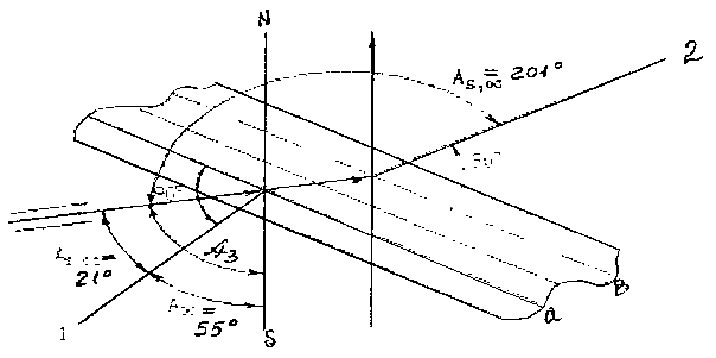

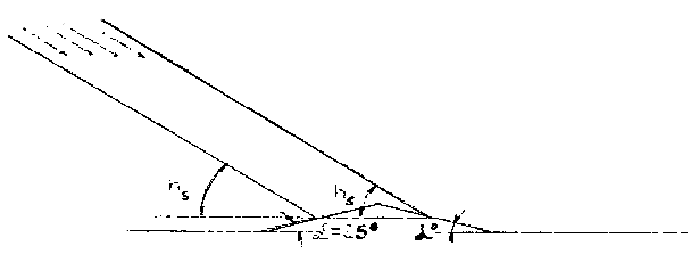

Рис. 2. Световой фонарь с наклонным остекленением

1 и 2 - перпендикуляры к остеклению.

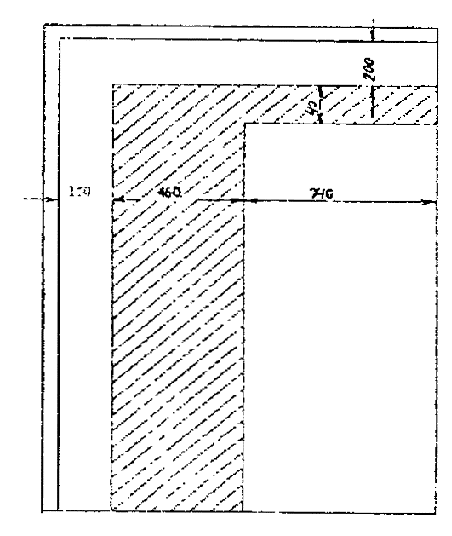

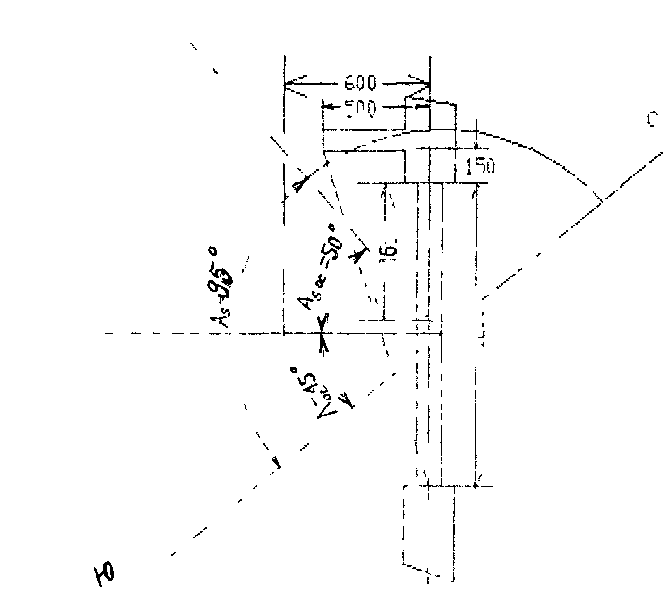

Рис. 3 к примеру 2.

Построение затенения окна по заданным координатам солнца: ,.

Площадь тени от прямой солнечной радиации 0,46 2 + 0,04 0,74 = 0,95 кв.м.
