СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА СНиП IV-14-84

ЧАСТЬ IV. СМЕТНЫЕ НОРМЫ И ПРАВИЛА

ГЛАВА 14. ПРАВИЛА РАЗРАБОТКИ И ПРИМЕНЕНИЯУКРУПНЕННЫХ СМЕТНЫХ НОРМ И РАСЦЕНОК

Приложение. Сборники укрупненных сметных норм.

Здания и сооружения водоснабжения и канализация. Сборник № 8-3.1. Наружные сети.

ОБЩАЯ ЧАСТЬ

1. Укрупненные сметные нормы (УСН) настоящего Сборника предназначены для составления сметных расчетов при определении сметной стоимости строительства наружных сетей водопровода и канализации, включая переходы в футлярах под железнодорожными путями и автомобильными дорогами на стадии проекта (рабочего проекта).

2. Укрупненные сметные нормы составлены в ценах, введенных в действие с 1 января 1984 г., и применяются при разработке проектно-сметной документации на строительство наружных сетей, осуществляемое в районах действия единых районных единичных расценок на строительные конструкции и работы (ЕРЕР-84).

3. Сборник состоит из трех частей:

в I часть включены укрупненные сметные нормы на строительство наружных сетей водопровода;

во II часть - на строительство наружных сетей канализации;

в III часть - на строительство переходов трубопроводами под железнодорожными путями и автомобильными дорогами.

Показатели укрупненных сметных норм I и II частей приведены на 1 км наружных сетей по трем видам работ - земляные работы, укладка трубопроводов и устройство колодцев (в отдельных таблицах).

В графах таблиц «Трубопроводы» приводятся показатели базисной стоимости строительства 1 км наружных сетей (без учета накладных расходов и плановых накоплений), включающие земляные работы в сухих грунтах II группы, укладку трубопроводов и устройство колодцев, исчисленные для условий строительства первого территориального района; при этом сметные цены на местные материалы приняты по Сборнику сметных цен на местные строительные материалы, бетонные и железобетонные изделия, том I, (для территории Московской обл.).

Показатели укрупненных сметных норм III части приведены в отдельных таблицах:

земляные работы - на один переход;

футляры стальные - на один футляр;

трубопроводы рабочие - на один трубопровод;

колодцы - на один рабочий трубопровод.

Базисные стоимости, приведенные в таблицах «Футляры стальные», включают также стоимость земляных работ, а в таблицах «Трубопроводы рабочие» - стоимость установки задвижек и устройства колодцев.

4. Показатели таблиц укрупненных сметных норм приведены по следующим видам затрат:

прямые затраты - в руб.;

расход материалов, изделий и конструкций, не учтенных в прямых затратах, - в натуральных измерителях.

Прямые затраты включают плату, стоимость эксплуатации строительных машин (без затрат на транспортирование грунта), стоимость привозных материалов, включая арматуру, закладные в накладные детали сборных железобетонных изделий.

Заработная плата и стоимость эксплуатации строительных машин приведены в Сборнике без учета районных и других поправочных коэффициентов, которые следует учитывать при составлении сметных расчетов.

5. Общая величина затрат определяется путем сложения прямых затрат по соответствующему территориальному району и сметной стоимости материалов и конструкций по трем видам работ - земляные работы, укладка трубопроводов и устройство колодцев.

Стоимости местных материалов, изделий и конструкций принимается по зональным сборникам сметных цен.

Накладные расходы и плановые накопления начисляются в установленном порядке при составлении сметных расчетов.

6. Затраты на транспортирование грунта, приведенные в укрупненных сметных нормах для земляных работ при укладке наружных сетей в городах и на промышленных площадках, исчислены с поясным коэффициентом к тарифам на перевозку грузов, равным 1, для РСФСР.

Эти затраты следует корректировать с учетом поясных коэффициентов к тарифам на перевозку грузов по союзным республикам, приведенным в СНиП IV-4-82. Сборник сметных цен на перевозки грузов для строительства. Часть I. Железнодорожные и автомобильные перевозки. Разд. 3а, Общие указания, Прил. 1.

7. Состав работ, учтенных укрупненными сметными нормами, приведен в начале каждого раздела настоящего Сборника.

8. Укрупненными сметными нормами не учтены:

Укладка наружных сетей водопровода на глубину более 4 м и наружных сетей канализации на глубину более 8 м;

строительство трубопроводов в плывунах, скальных, заторфованных и просадочньх грунтах II типа;

строительство магистральных водоводов большой протяженности из стальных труб, прокладываемых вне городов н промышленных площадок, организация строительства которых запроектирована методами, применяемыми при прокладке магистральных трубопроводов газонефтепродуктов;

дополнительные затраты при строительстве трубопроводов на подрабатываемых территориях;

устройство переходов открытым способом;

искусственное понижение уровня грунтовых вод;

устройство искусственных оснований под трубопроводы;

устройство водосборных призм и других дренажных устройств в траншее в мокрых грунтах;

разборка и последующее восстановление дорожных покрытий, а также установка дорожных плит над колодцами;

привозной песчаный грунт для засыпки траншей;

шпунтовые ограждения траншей;

врезка трубопроводов в существующие сети;

дополнительные затраты при производстве работ на склонах (анкеровка землеройных машин, устройство полок и т.д.);

электрическая защита трубопроводов и футляров от коррозии;

тепловая изоляция;

обвалование трубопроводов.

Затраты на перечисленные работы учитываются в сметах дополнительно,

9. Укрупненными сметными нормами предусмотрено производство земляных работ в сухих грунтах II группы в соответствии с классификацией грунтов по трудности разработки, принятой в СНиП IV-5-82. Сборник № 1«Земляные работы», табл. 1.

При производстве работ в грунтах 1 и III группы ко всем показателям таблиц «Земляные работы» следует применять коэффициенты, приведенные в табл. 43, 75 и 88.

При пользовании указанными,, таблицами глубина заложения трубопровода округляется до 1 м.

При производстве работ в грунтах I типа просадочности принимаются показатели для непросадочных пород.

10. При прокладке трубопроводов и футляров в мокрых грунтах к стоимости земляных работ, принятой по укрупненным сметным нормам для сухих грунтов, следует применять коэффициенты, приведенные в табл. 89 - 91, независимо от интенсивности притока грунтовых вод. Коэффициентами учтено выполнение водоотлива как во время производства земляных работ, так и в период прокладки трубопровода, укладки футляра и устройства колодца.

Основанием для применения указанных коэффициентов являются данные о глубине заложения трубопроводов и высоте стояния грунтовых вод, содержащиеся в проекте или в заключении по инженерно-геологическим изысканиям.

11. Коэффициенты, приведенные в табл. 89, следует применять при прокладке дворовых (внутриквартальных) и внутризаводских сетей водоснабжения и канализации в городах и на промышленных площадках и при устройстве переходов под железнодорожными путями н автомобильными дорогами. В остальных случаях следует применять коэффициенты, приведенные в табл. 90 и 91, причем коэффициенты к стоимости укладки трубопроводов из стальных труб помещены отдельно. Коэффициенты граф «Высота стояния грунтовых вод равна 0 м» применяются в случаях, когда уровень грунтовых вод расположен ниже дна траншеи согласно СНиП III-8-76 «Земляные сооружения. Правила производства и приемки работ», п. 2.21 (см. рис. 1).

Рис.1. Расположение уровня грунтовых вод при высоте стояния, равной 0 м

12. При прокладке трубопроводов с искусственным водопонижением следует применять коэффициенты к стоимости земляных работ по табл. 89 (гр. «а», «ж»), табл. 90 и 91 (гр. «а», «г»), а стоимость водопонижения исчислять дополнительно на основании данных проектов организации строительства (ПОС) и действующих ЕРЕР.

Коэффициенты по табл. 89 - 91 в зависимости от высоты, стояния грунтовых вод применяются ко всем графам укрупненных сметных норм, за исключением граф «Транспортирование грунта по базисному району».

К затратам на транспортирование грунта при любой высоте стояния грунтовых вод применяются коэффициенты, приведенные для высоты стояния грунтовых вод, равной 0 м.

13. При прокладке трубопроводов в мокрых грунтах к стоимости колодцев, определенной по укрупненным сметным нормам для сухих грунтов, и стоимости местных материалов и конструкций, следует применять коэффициенты: для наружных сетей водоснабжения (включая колодцы на трубопроводах рабочих напорных диаметром до 400 мм - 1,27; более 400 мм - по примечанию к табл. 42; для наружных сетей канализации - 1,15 для круглых колодцев и 1,37 - для прямоугольных.

14. При глубине заложения трубопроводов до 2 м следует пользоваться таблицами укрупненных сметных норм для глубины заложения 2 м и применять к стоимости земляных работ следующие коэффициенты:

Глубина заложения трубопровода                                Коэффициент

1,8                                                                             0,9

1,6                                                                             0,8

1,4                                                                             0,6

1,2                                                                             0,5

1                                                                                0,4

При этом затраты на укладку трубопроводов и устройство колодцев корректировке не подлежат.

15. При укладке двух и более трубопроводов в совмещенной траншее стоимость земляных работ для первого трубопровода следует принимать по данным соответствующих таблиц укрупненных сметных норм в полном объеме, а к стоимости земляных работ для второго и каждого последующего трубопровода применять следующие коэффициенты по табл. 1.

Таблица 1

16. Укрупненные сметные нормы части I и II Сборника учитывают следующее усредненное количество колодцев на 1 км трубопроводов.

В укрупненных сметных нормах части III на трубопроводы рабочие напорные диаметром до 400 мм учтено устройство трех водопроводных колодцев на один переход (см. рис. 2).

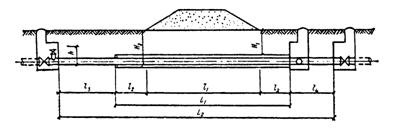

Рис. 2. Схема перехода напорным трубопроводом: h - высота стояния грунтовых вод; Н₁ - заглубление до верха кожуха; H₂ - глубина заложения рабочего трубопровода; l₁ - длина проходки; l₂ - наращивание кожуха; l₃ - ремонтный участок; l₄ - участок до колодца с отключающей арматурой; L₁ - длина стального кожуха; L₂ - длина рабочего трубопровода

При наличии в проекте данных о количестве колодцев корректировка производится делением показателей таблицы «Колодцы» (включая местные материалы и конструкции) на количество колодцев на 1 км трубопровода или на один переход и умножением на количество колодцев по проекту без корректировки затрат на земляные работы.

17. Укрупненными сметными нормами учтена стоимость круглых колодцев из сборных железобетонных элементов и прямоугольных бетонных монолитных колодцев.

При наличии в проекте данных об устройстве колодцев из других материалов стоимость колодцев определяется по проектным данным и действующим ЕРЕР без корректировки затрат на земляные работы.

18. Наименования материалов и конструкций в укрупненных сметных нормах приведены сокращенно.

При привязке укрупненных сметных норм к местным пенам следует пользоваться полными наименованиями, приведенными в табл. 2.

Таблица 2

19. При прокладке трубопроводов в сейсмических районах (7 - 9 баллов) к прямым затратам по таблицам «Колодцы» следует применять коэффициент 1,15. Затраты на земляные работы и трубопроводы корректировке не подлежат.

20. Укрупненными сметными нормами разд. 1, 3 и 5 предусмотрено строительство наружных сетей в условиях городов и на территориях строящихся предприятий.

При строительстве наружных сетей в стесненных или особо стесненных условиях на территориях действующих предприятий или в стесненных условиях застроенной части городов н для учета влияния других условий производства работ к нормам затрат труда, основной заработной плате рабочих, к затратам на эксплуатацию машин, в том числе к заработной плате рабочих, обслуживающих машины, следует применять коэффициенты в соответствии с СНиП IV-5-82 «Указания по применению единых районных единичных расценок на строительные конструкции и работы (ЕРЕР-84)», прил. 3, п. 7.

21. Пример определения сметной стоимости строительства напорного трубопровода с применением укрупненных сметных норм настоящего Сборника приведен в приложении.

ЧАСТЬ I
НАРУЖНЫЕ СЕТИ ВОДОПРОВОДА

ТЕХНИЧЕСКАЯ ЧАСТЬ

1. Укрупненные сметные нормы на внешние сети водопровода учитывают затраты на строительство водоводов и водопроводных сетей и приведены на 1 км трассы трубопровода без вычета длины, занимаемой фасонными частями и арматурой.

К водоводам относятся трубопроводы от источников водоснабжения (водозаборов, насосных станций подкачки и т.д.) до разводящих (распределительных) сетей водопровода.

К водопроводным сетям относятся внутриплощадочные, уличные, внутриквартальные и другие трубопроводы, укладываемые в районах размещения потребителей (без учета ввода к потребителям).

2. УСН учитывают прокладку водоводов и водопроводных сетей при глубине заложения трубопровода (от лотка трубы или подошвы искусственного основания под трубопровод) 2,3 и 4 м.

При промежуточных глубинах сметная стоимость определяется по интерполяции.

3. Показателями прямых затрат на прокладку трубопроводов учтено применение труб:

в табл. 11, 22, 30 и 37 - чугунных напорных раструбных труб (СНиП IV-4-82, «Сборник средних районных цен на материалы, изделия и конструкции», ч. 1, разд. 3, позиции 697 - 712);

в табл. 12, 23, 31 и 38 - труб стальных электросварных прямошовных диаметром от 57 до 377 мм со снятой фаской из стали марок БСт2кп - БСт4кп и БСт2пс - БСт4пс и спирально-шовных больших диаметров (426 - 1620 мм) со снятой фаской из стали группы поставки Б и Д;

в табл. 33 - труб напорных из полиэтилена низкого давления (высокой плотности) среднего типа диаметром 50 - 315 мм «Сборник средних районных сметных цен на материалы, изделия и конструкции», ч. V, разд. 9, позиции 484 - 497).

В тех случаях, когда проектом предусмотрено применение стальных, чугунных, полиэтиленовых или других пластмассовых труб, марки и характеристики которых отличаются от перечисленных выше, указанные показатели следует корректировать на разницу в цене труб с учетом расхода труб согласно СНиП IV-2-82. Сборник 22. «Водопровод - наружные сети», табл. 22-3; 22-5 и 22-8.

4. Укрупненными сметными нормами на прокладку трубопроводов из стальных труб предусмотрена следующая толщина их стенок.

В тех случаях, когда проектом предусматривается применение стальных труб со стенками другой толщины, показатели прямых затрат и материальных ресурсов следует корректировать по табл. 41.

5. Показателями постоянных затрат на укладку чугунных труб учтена заделка раструбов смоляной прядью и асбестоцементом. При заделке раструбов резиновыми уплотнительными манжетами при диаметре труб 65 - 300 мм следует применять коэффициенты:

к прямым затратам - 1,06;

к основной заработной плате и затратам труда - 0,85;

к материальным ресурсам - 0,17.

6. Укрупненными сметными нормами на укладку стальных трубопроводов учтена усиленная битумно-резиновая изоляция труб, стыков и фасонных частей с наружной оберткой из гидроизола.

При применении в проекте нормальной изоляции или весьма усиленной изоляции с наружной оберткой бумагой мешочной или оберточной к укрупненным сметным нормам затрат по табл. 12, 23, 31 и 38 следует применять коэффициенты:

при нормальной изоляции - 0,97;

при весьма усиленной изоляции - 1,05.

При применении в проекте усиленной изоляции стальных трубопроводов полимерными липкими лентами следует применять коэффициенты по табл. 3.

Таблица 3

7. Показателями прямых затрат на укладку асбестоцементных труб класса ВТ-6, ВТ-9, ВТ-12 учтены соединения на асбестоцементных муфтах.

При соединении труб класса ВТ-9 и ВТ-12 на чугунных муфтах следует учитывать коэффициенты по табл. 4.

Таблица 4

8. При обмазке битумом железобетонных напорных труб к показателям затрат по табл. 13 и 24 следует применять коэффициент 1,18.

9. Укрупненными сметными нормами учтены затраты на промывку с дезинфекцией водоводов и водопроводных сетей и на устройство постоянных упоров на трубопроводах из чугунных, асбестоцементных и железобетонных напорных труб.

10. Затраты на устройство упоров на трубопроводах из стальных труб, установку пожарных гидрантов, водоразборных колонок и водомерных узлов в колодцах нормами не учтены и подлежат дополнительному учету по проектным данным и ЕРЕР.

11. Укрупненными сметными нормами на укладку трубопроводов диаметром 50 - 400 мм, включая рабочие напорные трубопроводы на переходах, учтена стоимость арматуры, включая стоимость задвижек чугунных марки 30ч6бр.

Укрупненными сметными нормами на укладку трубопроводов диаметром 500 мм и более, включая рабочие напорные трубопроводы на переходах, стоимость арматуры и задвижек не учтена и подлежит учету в соответствии с проектными данными по сборникам средних районных сметных цен или действующим прейскурантам.

12. При установке на трубопроводах стальных задвижек с ручными приводами или задвижек с электроприводами их количество и марки определяются по проектным данным, а стоимость - по сборникам средних районных сметных цен или действующим прейскурантам.

При этом прямые затраты и материальные ресурсы (для трубопроводов диаметрами 50 - 400 мм) должны быть уменьшены на стоимость равного количества чугунных задвижек марки 30ч60бр соответствующего диаметра с ручным приводом.

Задвижки любого диаметра с электроприводом включаются в сметах в графу «Оборудование».

13. Базисной стоимостью, приведенной в таблицах «Трубопроводы», для всех диаметров учитывается усредненное количество колодцев (см. п. 16 Общей части), задвижек и другой арматуры. При этом базисной стоимостью водоводов и водопроводных сетей диаметром 500 мм и более учтена стоимость задвижек нижеприведенных марок с надбавкой к оптовой иене в соответствии со СНиП IV-4-82, «Сборник средних районных сметных цен на материалы, изделия и конструкции», ч. V, Техн. ч., табл. 10.

РАЗДЕЛ I. ВОДОВОДЫ В ГОРОДАХ И НА ПРОМЫШЛЕННЫХ ПЛОЩАДКАХ

Состав работ

Земляные работы. Разработка грунта в траншеях механизмами и частично вручную, устройство в необходимых случаях креплений. Перемещение части разработанного грунта во временный отвал и обратно на расстояние до 1 км. Отвозка излишнего грунта на расстояние до 3 км. Засыпка пазух и первых слоев траншеи вручную. Последующая засыпка траншеи механизированным способом с уплотнением.

Трубопроводы. Укладка труб. Установка арматуры и фасонных частей. Антикоррозионная изоляция стальных труб и фасонных частей. Контроль стыков стальных труб. Промывка и испытание трубопровода. Подвешивание существующих подземных коммуникаций при пересечении их трассой трубопровода.

Колодцы. Устройство колодцев из сборных железобетонных элементов. Установка люков, скоб, стремянок, вторых крышек.
