СНиП III-18-75 Металлические конструкции Часть 4

3.10. Для сварки кожухов доменной печи, воздухонагревателей и пылеуловителей должны применяться источники питания постоянного тока. Источники питания переменного тока могут применяться только при колебаниях напряжения сети не более ±5%.

3.11. В сварных соединениях воздухонагревателей подрезы основного металла в вертикальных, меридиональных и кольцевых швах допускаются не более 0,5 мм.

Уменьшение толщины стенок в местах сварных швов в результате зачистки швов допускается не более 0,5 мм.

3.12. При сварке кожухов воздухонагревателей номер или знак сварщика должен быть проставлен в начале и конце шва сварного соединения.

3.13. Непровары в сечениях швов воздухонагревателей не допускаются.

Таблица 14

Наименование отклонения

Допускаемое отклонение

Кожух доменной печи


1. Эллиптичность (наибольшая разность диаметров) царг

0,003 проектного диаметра царги

2. Смещение центров царг шахты по отношению к центру мораторного кольца или нижнего уровня распара

0,002 (Нh), но не более 30 мм, где h — отметка мораторного кольца или нижнего уровня распара (для доменных печей без моратора), H — отметка царг

3, Смещение центра верхнего колошникового фланца по отношению к центру мораторного кольца или нижнего уровня распара

30 мм

4. Разность отметок любых точек верхней плоскости колошникового фланца

3 мм

5. Отметка кромок вырезов в кожухе шахты для горизонтальных холодильников

± 2 мм

Кожух воздухонагревателя


6. Смещение центра купола по отношению к центру днища

30 мм

7. Эллиптичность (наибольшая разность диаметров) царг

0,003 проектного диаметра

8. Депланация кромок в продольных (вертикальных) и в кольцевых стыках

0,1 толщины оболочки, но не более 3 мм

9. Местное искривление оболочки по образующей и кольцевому очертанию, измеряемое шаблоном длиной 1500 мм

Не более 15 мм

10. Западание или выпучивание стыков, измеряемое шаблоном длиной 200 мм

5 мм

11 . Отклонение вертикальной оси кожуха и вертикальных стенок от проектного положения

0,001H, но не более 30 мм (H — высота от днища до выверяемой точки)

Конструкция колошникового копра


12. Смещение осей рам от их проектного положения

20 мм

13. Отклонение отметок верха подбалансирных балок площадки копра от проектных

± 20 мм

14. Негоризонтальность балок

3 мм на 1м длины балки

Конструкция наклонного моста


15. Отметка низа главных ферм (балок) моста на опорах (у скиповой ямы, на шпоне и др.)

± 10 мм

16. Смещение оси наклонного моста от оси доменной печи.

20 мм

17. Отклонений размеров между осями рельсов (под скипы) от проекта

± 2 мм

18. Превышение одного рельса над другим в одном поперечном сечении скиповых путей

4 мм

Нисходящий газопровод


19 Прогиб нисходящего газопровода до футеровки

0,0015 L, по не более 70 мм (L — пролет газопровода)

Опоры газовоздухопроводов


20. Отклонение осей опор от вертикальной плоскости

0,002 h, но не более 20 мм (h — высота опоры)

Сосуды и газовоздухопроводы


21. Перекос зеркала фланца (кроме колошникового) относительно оси патрубка

2 мм на 1м диаметра фланца

Кожух электрофильтра


22. Эллиптичность (наибольшая разность диаметров) царг

0,002 проектного диаметра царг

23. Смещение центров верхней и нижней частей аппарата

0,002 высоты аппарата

24. Негоризонтальность опорных балок под трубы осадительных электродов (в узле опирания верх промежуточной балки не должен быть выше верха главной балки)

0,5 мм на 1 м длины балки

Кожух пылеуловителя


25. Эллиптичность (наибольшая разность диаметров) цилиндрической и конической частей

0,005 проектного диаметра царг или конической части

Кожух скруббера


26. Эллиптичность (наибольшая разность диаметров) царг

0,005 проектного диаметра царг

27. Смещение центров верхней и нижней частей аппарата

0,003 высоты аппарата

Кожухи электрофильтра, скруббера и пылеуловителя


28. Местное искривление оболочки по образующей и по кольцевому или коническому очертанию, измеряемому шаблоном длиной 1500 мм

Не более 25 мм

29. Западание или выпучивание стыков, измеряемой шаблоном длиной 200 мм

5 мм

Кольцевая труба горячего дутья


30. Отклонение отметок низа (кожуха) кольцевой трубы (замеренных по оси каждой воздушной фурмы) от проектных

± 10 мм

31. Отклонение расстояния А от поверхности трубы до наружной поверхности кожуха доменной печи, замеренного на оси кольцевой трубы по оси каждой воздушной фурмы

± 20 мм

32. Эллиптичность (наибольшая разность диаметров) поперечного сечения кольцевой трубы

0,003 проектного диаметра

Колонны шахты


33. Разность в отметке верха колонн

5 мм

34. Разность в отметке отдельных ветвей одной колонны

1 мм

Кольцевая балка колошниковой площадки


35. Эллиптичность (наибольшая разность диаметров) оси кольцевой балки

0,002 D (D — диаметр оси кольцевой балки)

Балки под монтажную тележку


36. Смещение оси балки от проектного положения

15 мм

37. Разность отметок рельсов в одном поперечном сечении

4 мм

38. Разность oтметок рельсов вдоль путей на опорах (уклон не более 0,001)

5 мм

39. Отклонение расстояния между осями рельсов

5 мм

Несущие конструкции ствола лифта (исключая шахту)


40. Отклонение оси ствола от проектного положения

высоты выверяемой точки над фундаментом, но не более 55 мм

41. Эллиптичность (наибольшая разность диаметров) цилиндрических конструкций ствола

0,004 номинального диаметра окружности

42. Отклонение размера поперечного сечения прямоугольного ствола от проектного

± 4 мм

Примечания: 1. К конструкциям шахты лифта относятся угловые стойки, пояса для крепления направляющих и двери.

2. Установка шахты лифта должна производиться в соответствии с требованиями нормативного документа по монтажу лифтов.

Монтаж

3.14. Нижняя горловина пылеуловителя подгоняется к кожуху при установленном оборудовании; при отсутствии оборудования расстояние от уровня балок рабочей площадки до низа горловины должно быть выдержано с допуском +20 мм; — 0 мм.

3.15. Отверстия и лазы, необходимые для производства строительных и монтажных работ, должны, как правило, размещаться в местах стационарных люков.

Испытание конструкций и приемка работ

3.16. Допускаемые отклонения геометрических размеров и формы стальных конструкций доменных печей и газоочисток от проектных не должны превышать величин, указанных в табл. 14.

3.17. Порядок проведения испытания конструкций и все необходимые для этого работы и приспособления предусматриваются в специальном проекте производства работ, который должен быть согласован с дирекцией завода.

3.18. Испытания конструкций должны выполняться представителями завода, генподрядной и монтажной организации, которые устанавливают время и порядок испытаний, с учетом местных условий и специфики работы различных агрегатов действующего доменного цеха и других близко расположенных объектов, а также разрешают вопросы, возникшие в процессе испытания.

3.19. Перед производством испытаний устанавливаются границы охраняемой опасной зоны, в которой запрещается нахождение людей, не связанных с испытанием:

а) при испытательном избыточном давлении от 0,75 до 2,5 кгс/см2 радиусом 25 м;

б) при испытательном избыточном давлении 2,5 кгс/м2 и более радиусом 50 м; кроме того, устанавливается вторая граница радиусом 25 м, внутри которой не должны находиться сосуды объемом более 100 м3 и трубопроводы диаметром более 1200 мм с газом под любым давлением или с воздухом под избыточным давлением более 0,7 кгс/см2.

При невозможности выполнения требований, относящихся к сосудам и трубопроводам, расположенным в радиусе 25 м, необходимые мероприятия, обеспечивающие безопасное производство работ по испытанию, устанавливаются в проекте производства работ.

3.20. В периоды повышения и снижения давления лица, занятые на испытании, должны находиться за пределами опасной зоны либо должны быть в надежных укрытиях.

3.21. Перед испытанием необходимо произвести осмотр конструкций и определить готовность их к испытаниям. Для этого должны быть:

все замкнутые сосуды и трубопроводы тщательно провентилировать (продуты сжатым воздухом с открытием лазов, люков, заглушек и т.п.);

взяты контрольные пробы воздуха внутри испытываемых конструкции на отсутствие в них горючих и взрывоопасных газов;

внутренние полости испытываемых участков очищены от мусора и посторонних предметов;

все крышки люков и лазов уплотнены и затянуты болтами;

все отверстия для импульсных линий и паропроводов заглушены.

3.22. Перед испытанием должны быть предъявлены документы, перечисленные в п.1.151 (кроме подпункта “з”) настоящей главы и дополнительно:

а) паспортные данные и акты испытания арматуры и клапанов, участвующих в испытании;

б) акты приемки смонтированного оборудования;

в) схема размещения и рабочие чертежи заглушек.

3.23. Манометры, применяемые для испытания, должны быть исправными, проверены по правилам Госгортехнадзора и запломбированы. Установка манометров и вентилей должна быть произведена до начала испытания в безопасной зоне.

3.24. Испытание по участкам может производиться или с использованием смонтированного оборудования и арматуры (если они были предварительно испытаны на соответствующее участку испытательное давление), или без оборудования и арматуры с установкой специальных заглушек, рассчитанных на максимальное давление, применяемое для испытания данного участка.

Схема размещения и рабочие чертежи заглушек должны быть приведены в проекте производства работ.

3.25. Масса контргрузов атмосферных и пылевых клапанов на пылеуловителе перед его испытанием должна быть доведена до величины, обеспечивающей возможность испытания на прочность давлением 1,25 P2 согласно табл. 15 настоящей главы.

3.26. Испытание листовых конструкций на прочность и герметичность осуществляется сжатым воздухом, как правило, в два этапа.

Первый этап: испытание на избыточное давление до 0,7 кгс/см2 производится перед футеровкой.

Второй этап: испытание на избыточное давление, предусмотренное в табл. 15, производится, как правило, также перед футеровкой. При отсутствии оборудования и арматуры, могущем вызвать задержку работ по футеровке или по другим причинам, испытания на втором этапе могут производиться после футеровки. Испытания воздухонагревателей с плоскими днищами, не рассчитанными на восприятие внутреннего давления, производятся после футеровки.

Испытание на избыточное давление 0,7 кгс/см2 и более разрешается производить при наружной температуре воздуха минус 20°С и выше, испытание на избыточное давление до 0,7 кгс/см2 разрешается производить при наружной температуре выше минус 30°С.

3.27. В процессе испытания производится два раза осмотр конструкций. Первый раз при избыточном давлении 0,7 кгс/см2, после которого производится устранение всех обнаруженных дефектов. Затем производится проверка на прочность путем доведения давления до испытательного (см. табл. 15, графу “Испытательное давление на прочность”), при котором конструкция выдерживается в течение 5 мин, после чего давление снижается до рабочего (см. табл. 15, графу “Нормативное рабочее давление”), и производится вторичный осмотр конструкции с проверкой величины утечки воздуха.

Примечание. Испытания сосудов и газовоздухопроводов давлением воздуха и сдачи их на герметичность и прочность должны производиться до сушки кладки и футеровки.

Таблица 15

Обозна­чение


Наименование отдельных

Норматив­ное

Испытательное давление

участ­ков

(рис.2)

участков

рабочее давление

на герметичность

на прочность

A

Воздухопровод холодного дутья от задвижки у воздуходувной станции до воздушно-разгрузочного клапана (клапана “Снорт”)

p1

p1

1,25 Р1

Б

Воздухопровод холодного дутья от воздушнo-разгрузочного клапана до клапанов холодного дутья у воздухонагревателей с отведением до смесительного и отделительного клапанов

p1

p1

1,25 Р1

В

Воздухонагреватели, включая штуцера горячего и холодного дутья

p1

p1

1,25 Р1

Г

Воздухопровод горячего дутья в составе прямого воздухопровода и кольцевого воздухопровода до штуцеров фурменных приборов

p1

p1

1,25 Р1

Д

Кожух доменной печи:





у Фурм

p1

p2*, но не выше 2 кгс/см2

––**


на колошнике

p2

p2*, но не выше 2 кгс/см2

––**

Е

Газопровод грязного газа в cocтaвe: газоотводы печи от купола шахты до атмосферных клапанов печи и нисходящий газопровод от газоотводов печи до кожуха отсекающего клапана пылеуловителя

p2

p2*, но не выше 2 кгс/см2

––

Ж

Пылеуловитель

p2

p2

1,25 P2

З

Газопровод грязного газа от пылеуловителя до скруббера

p2

p2

1,25 P2

И

Скруббер

p2

p2

1,25 P2

К

Газопровод получистого газа от скруббера до электрофильтров

p2

p1

1,25 P2

Л

Газопровод получистого (или чистого) газа от газопровода получистого газа до кожуха газового затвора и атмосферный газопровод от кожуха газового затвоpa до атмосферных клапанов

p2

p2

1,25 P2

М

Электрофильтры

p2

p2

1,25 P2

Н

Газопровод чистого газа от электрофильтров до дроссельной группы

p2

p2

1,25 P2

О

Газопровод чистого газа от дроссельной группы до листовой задвижки

p3

1,25 P3

П

Общезаводской коллектop чистого газа от листовой задвижки

p4

1,25 P4

––

Р

Газопровод чистого газа от общезаводского коллектора до дроссельного клапана на отводе к воздухонагревателям

p4

1,25 P4

С

Газопровод чистого газа от дроссельного клапана на отводе к воздухонагревателям до дроссельных клапанов над горелками с атмосферными свечами и клапанами на них

p4

1,25 P4

Примечание Р1 — нормативное избыточное внутреннее рабочее давление в кгс/см2 (по проекту) воздуха в воздухопроводах холодного и горячего дутья, в воздухонагревателях и у фурм доменной печи;

P2нормативное избыточное внутреннее рабочее давление в кгс/см2 (по проекту) газовой среды на колошнике, в газопроводах грязного газа, в пылеуловителе, скрубберах и электрофильтрах, в газопроводе получистого и чистого газа в пределах газоочистки до дроссельной группы, а также в газопроводах получистого или чистого газа от газоочистки до межконусного пространства;

P3 нормативное избыточное рабочее давление кгс/см2 (по проекту) газовой среды в газопроводе чистого газа от дроссельной группы до листовой задвижки. При установке расширительной турбины и отводе газа на расширительную турбину нормативное избыточное рабочее давление в газопроводе этого участка принимается равным P2 а испытание на герметичность производится давлением, равным P2 и на прочность — 1,25 P2;

P4 — нормативное избыточное внутреннее рабочее давление в кгс/см2 (по проекту) газовой среды в общезаводском коллекторе чистого газа, включая газопровод чистого газа к горелкам воздухонагревателей.

* Испытание продувкой.

** Помимо продувки давлением Р2 (но не вьше 2 кгс/см2) все швы кожуха доменной печи должны быть проверены ультразвуковой дефектоскопией в соответствии с табл. 13 п. 39 настоящей главы.

3.28. Подъем и снижение давления должны производиться медленно, ступенями по 0,25 кгс/см2 с выдержкой на каждой ступени не менее 5 мин.

Осмотр испытываемых участков производится только через 10 мин после того как давление установится.

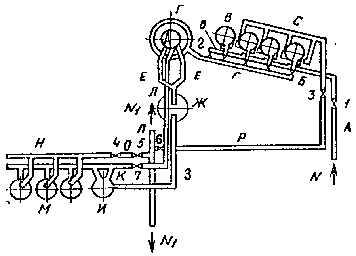

Рис 2. Схема разбивки комплекса сооружений доменного цеха и газоочистки на отдельные участки при испытаний

1 — воздушно-разгрузочный клапан; 2 — смесительный и отделительный клапаны; 3 — дроссельный клапан; 4 — дроссельная группа; 5 листовая задвижка; 6 .задвижка; 7 –– задвижка; 8 клапаны холодного дутья; N — поступление воздуха из воздуходувки; N1 — поступление газа к потребителю

Производить осмотр конструкций во время подъема давления и без выдержки, а также остукивание отдельных швов, исправление дефектов, ремонтные работы при наличии давления запрещаются.

3.29. Испытанию на избыточное внутреннее давление подвергаются отдельные участки комплекса сооружений доменного цеха и газоочистки. Участки указаны на рис. 2, а обозначение, наименование их и величины давления при испытании стальных конструкций доменных печей и газоочисток приведены в табл. 15 настоящей главы.

3.30. Допустимые нормы потери воздуха при испытании на герметичность на всех участках составляют от объема испытываемого участка:

3% с оборудованием без заглушек;

2% с заглушками вместо оборудования;

3% с частью оборудования и частью заглушек.

Величина утечки воздуха (в процентах) определяется по формуле

(2)

где Тн и Тконабсолютная температура воздуха в испытываемом объекте соответственно в начале и в конце испытания;

Рн и Ркон — абсолютное давление воздуха в испытываемом объекте соответственно в начале и в конце испытания. Абсолютное давление воздуха должно определяться как сумма барометрического и манометрического давления.

Продолжительность испытания на герметичность, при котором производится подсчет потерь воздуха, должна быть не менее 1 ч.

3.31. В случае, если потери воздуха превысят допускаемые нормы, устанавливаются места утечек (путем смачивания сварных швов и других соединении мыльной эмульсией или пенным индикатором), давление снимается и производится устранение дефектов.

Устранение дефектов производится вырубкой дефектных участков швов и заваркой их вновь.

Во фланцевых соединениях, пропускающих воздух, производится переукупорка.

Литые детали арматуры и отсекающего оборудования, показавшие утечки воздуха, подлежат ремонту.

После устранения дефектов производятся повторные испытания до тех пор, пока утечка воздуха не снизится до нормы.

Испытание конструкций отдельных участков комплекса

3.32. Места установки заглушек и оборудования для разделения воздушного и газового трактов доменного цеха и газоочистки на участки при их испытании приведены в табл. 16.

Таблица 16

Учас­ток (см. рис. 2)

Места установки заглушек

Наименование устанавливаемого оборудования, взамен которого для условий, оговоренных в п. 3.24, разрешается устанавливать заглушки

Дополнитель­ные указания

А

У воздуходувной станции и воздушно-разгрузочного клапана

Б

У воздушно-разгрузочного и у смесительного или отделительного клапана

Клапаны холодного дутья с закрытыми тарелками и измерительная диафрагма, если они имеют паспорта и акты испытания

––

В

В штуцерах холодного и горячего дутья

Остальная арматура и клапаны: дымовые, перепускные, крышки или шибер газовой горелки

См. п. 3.33

Г

У смесительного или отделительного клапана, у клапана го­рячего дутья, в штуцерах фурменных приборов

Фурменные приборы (без сопел) с затянутыми клиновыми соединениями, установленными натяжными болтами с пружинами, снятыми фланцами с шаровой заточкой для сопел, на место которых должны быть установлены заглушки

––

Д

––

––

Испытание продувкой

Е

См. п. 3.34

Ж и З сов­мест­но

В местах, отделяющих эти участки от скрубберов и нисходящего газопровода. Вместо корпусов винтовых транспортеров

Люки, лазы, атмосферные клапаны, затворы пылеуловителей

Допускается испытывать раздельно участок Ж и З

И

––

а) Постоянные задвижки, если они испытаны на избыточное давление не ниже 1,25 Р2;

б) Клапаны

––

К

––

Всё оборудование

––

Л

Клапаны, если они имеют паспорта и акты испытания

М

Постоянные задвижки и клапаны, если они испытаны на избыточное давление 1,25 Р2

Каждый электрофильтр испытывается отдельно

Н

Все оборудование

О

Приборы в начале и конце участка, если они испытаны на избыточное давление 1,25 Р2

П

В начале и конце участки и на всех патрубках

Р

В начале и конце участка

С

Вместо дроссельных клапанов

3.33. Каждый воздухонагреватель испытывается отдельно.

Воздухонагреватель с плоским днищем, не рассчитанным на восприятие внутреннего давления, после необходимого контроля сварных соединений, устранения всех дефектов и удаления всех сборочных и монтажных приспособлений с внутренней поверхности сдается по акту под огнеупорную кладку.

Испытание воздухонагревателя на избыточное давление 1,25 P1 на прочность и герметичность производится после огнеупорной кладки до разогрева его, если в проекте нет других указаний о порядке и последовательности испытания и разогрева.

Испытание следует производить с применением временных анкеров, обеспечивающих устойчивость и прочность воздухонагревателя. Временные анкеры удаляются после снятия давления перед разогревом. Приварка постоянных анкеров производится после разогрева воздухонагревателя.

Воздухонагреватель со сферическим днищем или с плоским днищем, рассчитанным на восприятие внутреннего давления, испытывается на избыточное давление 1,25 Р1 на прочность и герметичность до огнеупорной кладки; приварка анкеров производится до испытания.

После испытания на прочность, герметичность и устранение всех дефектов, а также после удаления всех сборочных приспособлений воздухонагреватель сдается по акту под огнеупорную кладку.

Примечание. Для всех конструкций воздухонагревателей удаление приспособлений должно производиться способами, не повреждающими поверхность металла (не ударами кувалдой). При этом необходимо оставлять 2 — 3 мм для последующей зачистки наждачным кругом. После зачистки допускается оставлять припуск до 1 мм.

3.34. Испытание газопроводов на участке Е на первом этапе до футеровки производится без испытательного избыточного давления 0,7 кгс/см2 путем смачивания или опрыскивания внутри газопроводов всех швов керосином, а снаружи меловой суспензией. Испытание на герметичность после футеровки производится одновременно со всем комплексом сооружений воздушного и газового трактов, в соответствии с пп. 3.35 — 3.42 настоящей главы.

Предспусковое испытание комплекса доменной печи

3.35. После окончания испытания отдельных участков, всего оборудования и после окончания огнеупорной кладки производится совместное испытание всех стальных конструкций путем продувки воздухом всей системы воздушного и газового трактов, начиная с воздухопровода холодного дутья от воздуходувной станции и кончая газопроводом чистого газа в пределах газоочистки до дроссельной группы.

Продувка всей системы целиком производится избыточным давлением, равным P2, но не свыше 2 кгс/с м2.

3.36. Все сопла фурменных приборов должны быть установлены, атмосферные клапаны закрыты, заглушки, установленные для деления системы на участки, должны быть сняты. Большой конус должен быть открыт, малый конус — закрыт, болты на люках газового затвора — затянуты, а в уплотнение распределителя шихты — подана смазка. За дроссельной группой устанавливается заглушка, рассчитанная на избыточное давление Р2, но не свыше 2 кгс/см2.

3.37. Все клапаны системы, соединяющие ее с атмосферой, закрываются, за исключением клапанов, которые потребуется открыть для пропуска некоторого количества воздуха в случае невозможности выпуска всего воздуха через клапан воздуходувки. Клапаны всех воздухонагревателей должны во время испытания находиться в положении на дутье, причем смесительный и отделительный клапаны и отсекающий клапан на пылеуловителе должны быть полностью открыты.

3.38. Контроль давления у доменной печи производится двумя манометрами, прошедшими проверку, запломбированными и установленными в помещениях КИП.

3.39. Перед началом продувки производится смачивание всех фланцевых соединений мыльной эмульсией для контроля их герметичности.

3.40. После выдержки системы под давлением продолжительностью не менее 30 мин, производится осмотр сооружений и выявление утечек воздуха с соблюдением условий, указанных в пп. 3.19. 3.20 и 3.28 настоящей главы.

3.41. Все обнаруженные утечки воздуха должны быть устранены после снятия давления. Устранение утечки производится в соответствии с п. 3.31 настоящей главы,

3.42. Регулирование давления и расхода воздуха следует производить на воздуходувке из расчета поддержания в системе избыточного давления Р2, но не выше 2 кгс/см2.

Подсчеты потерь воздуха не производятся. Выпуск воздуха производится через клапан у воздуходувки.

3.43. Испытание колошникового копра необходимо производить раздельно:

а) опробованием работы всех механизмов;

б) статическим испытанием монтажной балки совместно с грузоподъемным механизмом путем подъема груза, равного 1,25 его номинальной грузоподъемности, на высоту 100 мм в течение 10 мин, с тщательным осмотром всех конструкций колошникового копра; динамическим испытанием путем повторного подъема, перемещения и отпускания груза, равного 1,1 его номинальной грузоподъемности.

При обнаружении в процессе испытания дефектов в конструкциях и после исправления их испытание повторяется.

3.44. Проверку правильности путей наклонного моста следует производить прокаткой скипов.

Разогрев воздухонагревателей

3.45. При пуске необходимо произвести нагрев воздухонагревателей до эксплуатационной температуры. Разогрев воздухонагревателей производится персоналом доменного цеха по специальной инструкции.

Окраска конструкций

3.46. Окраска стальных конструкций производится только после испытания их избыточным давлением 0,7 кгс/см2 и контроля качества сварных соединений.

4. ДОПОЛНИТЕЛЬНЫЕ ПРАВИЛА ДЛЯ КОНСТРУКЦИЙ ЦИЛИНДРИЧЕСКИХ ВЕРТИКАЛЬНЫХ РЕЗЕРВУАРОВ

4.1. Настоящие дополнительные правила должны соблюдаться при изготовлении, монтаже и приемке стальных конструкций вертикальных сварных цилиндрических резервуаров для нефти и нефтепродуктов емкостью до 20000 м3, с высотой стенки не более 12 м, следующих типов: низкого давления (до 200 мм вод. ст.); повышенного давления (до 7000 мм вод. ст.); специальных (с плавающими крышами, понтонами и др.).

При изготовлении, монтаже и приемке резервуаров емкостью свыше 20000 м3 до 50000 м3 с высотой стенки до 18 м надлежит руководствоваться наряду с настоящим разделом требованиями проекта по допускаемым отклонениям, контролю качества работ и испытанию резервуаров.

ИЗГОТОВЛЕНИЕ

4.2. Стенки, днища, центральные части плавающих крыш и понтонов должны изготовляться, как правило, рулонами, кроме случаев, предусмотренных проектом. Стационарные крыши, короба понтона и плавающих крыш, кольца жесткости изготовляются укрупненными габаритными элементами.

Короба понтонов и плавающих крыш должны изготавливаться в кондукторах. Допускаемые отклонения от проектных размеров длины отправочного элемента и поперечного сечения ±2 мм.

На заводе должны проходить контрольную сборку следующие конструкции (целиком или частями):

затворы плавающих крыш (навеской на одном коробе);

короба понтонов и плавающих крыш; кольца жесткости.

4.3. Полотнища днищ, изготовленные целиком, или собираемые на монтаже из отдельных листов и обрезанные по окружности, должны иметь припуск по диаметру днища проектного диаметра, но не менее 20 мм.

Полотнища стенок не должны иметь ступенчатости в кромках смежных листов более 3 мм.

Сварка при изготовлении и монтаже

4.4. Все сварные соединения днища из листов толщиной более 4 мм выполняются не менее чем в два слоя.

4.5. Стыковые сварные соединения окраек днища должны выполняться на подкладке не менее чем в два слоя.

4.6. Контроль герметичности всех швов днища производится вакуумом и всех швов прочих частей резервуара — керосином в соответствии с п. 1.54 настоящей главы.

Контроль просвечиванием проникающими излучениями производится:

а) в резервуарах, сооружаемых из рулонных заготовок, на заводе проверяется 100% пересечении вертикальных и горизонтальных швов сварных соединении I и II поясов (считая снизу) и 50% пересечений II, III и IV поясов, а на монтаже — вертикальных монтажных швов стенок резервуаров емкостью от 2000 до 20 000 м3;

б) в резервуарах, сооружаемых полистовым методом, — всех вертикальных стыковых соединений I и II поясов и 50% соединений II, III, IV поясов, преимущественно в местах пересечения этих соединений с горизонтальными;

в) всех стыковых соединений окраек днищ в местах примыкания к ним стенки резервуара. Длина снимка должна быть не менее 240 мм.

Примечание. Взамен просвечивания сварных соединений при толщине стали 10 мм и более разрешается производить контроль ультразвуковой дефектоскопией с последующим просвечиванием, проникающими излучениями участков швов с признаками дефектов.

Монтаж

4.7. До начала монтажа конструкций резервуаров должны быть проверены и приняты:

разбивки осей резервуаров;

отметки поверхности и тщательность уплотнения гидроизолирующего слоя искусственного основания;

обеспечение отвода поверхностных вод от основания.

4.8. Отклонения фактических размеров оснований и фундаментов резервуаров от проектных не должны превышать величин, приведенных в табл. 17 настоящей главы.

Таблица 17

Наименование отклонения

Допускаемое отклонение, мм

1. Отклонение отметки центра основания от проектной при:


Плоском

0; +30

с подъемом к центру

+50

с уклоном к центру

-50

2. Отклонение от проекта отметок периметра основания, определяемых в зоне расположения окраек не реже чем через 6 м и не менее чем в восьми точках

±10

3. Разность отметок любых не смежных точек основания не более

20

4. Отклонение от проекта отметок поверхности кольцевого фундамента, определяемых не реже чем через 6 м и не менее чем в восьми точках

±5

5. Разность отметок любых не смежных точек кольцевого фундамента не более

10

6. Отклонения от проекта наружного диаметра кольцевого фундамента

+50; — 30

7. Толщина гидроизолирующего слоя на бетонном кольце в месте расположения стенки резервуара

Не более 5



Часть 1    |    Часть 2    |    Часть 3    |    Часть 4    |    Часть 5    |    Часть 6    |    Часть 7    |    Часть 8




Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все СНиПы >>    СНиПы «Металлопрокат, металлоконструкции, метизы, ковка, композитные материалы >>



Смотрите также: Каталог «Металлопрокат, металлоконструкции, метизы, ковка, композитные материалы» >>
Компании «Металлопрокат, металлоконструкции, метизы, ковка, композитные материалы» >>
Фотогалереи (1) >>
Статьи (50) >>
ГОСТы (621) >>
СНиПы (7) >>
ВСН (3) >>
Задать вопрос в форуме >>
Подписка на рассылки >>
Copyright © 1999-2024 ВашДом.Ру - проект группы «Текарт»
По вопросам связанным с работой портала вы можете связаться с нашей службой поддержки или оставить заявку на рекламу.
Политика в отношении обработки персональных данных
наверх
