ГОСТ 26607-85

 (СТ СЭВ 4416-83 )



Группа Ж02



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР





СИСТЕМА ОБЕСПЕЧЕНИЯ ТОЧНОСТИ ГЕОМЕТРИЧЕСКИХ

ПАРАМЕТРОВ В СТРОИТЕЛЬСТВЕ



Функциональные допуски



System of ensuring geometrical

parameters аccuracy in construction.

Functional tolerances





ОКСТУ 5003

Дата введения 1986-01-01





ИНФОРМАЦИОННЫЕ ДАННЫЕ





1. РАЗРАБОТАН Центральным  научно-исследовательским институтом типового и экспериментального проектирования школ, дошкольных учреждений, средних и высших учебных заведений (ЦНИИЭП учебных зданий) Госгражданстроя



Центральным ордена Трудового Красного Знамени научно-исследовательским и проектным институтом типового и экспериментального проектирования жилища (ЦНИИЭП жилища) Госгражданстроя



Центральным научно-исследовательским институтом строительных конструкций (ЦНИИСК) им. В.А. Кучеренко Госстроя СССР



Ордена Трудового Красного Знамени Центральным научно-исследовательским и проектным институтом строительных металлоконструкций (ЦНИИпроектстальконструкция) Госстроя СССР



2. ИСПОЛНИТЕЛИ



Д.М.Лаковский (руководитель темы); И.В.Колечицкая; А.В.Цареградский; Л.C.Экслер; Л.А.Вассердам; Б.И.Беляев; В.Д.Райзер, д-р техн. наук; В.В.Волков, канд. техн. наук; У.П.Шибаев, канд. техн. наук; В.В.Тишенко



3. ВНЕСЕН Центральным научно-исследовательским институтом типового и экспериментального проектирования школ, дошкольных учреждений, средних и высших учебных заведений (ЦНИИЭП учебных зданий) Госгражданстроя



Директор В.С. Егерев



4. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 28 июня 1985 г. № 102





1. Настоящий стандарт распространяется на проектирование и строительство зданий, сооружений и их элементов и устанавливает номенклатуру и основные принципы назначения функциональных допусков геометрических параметров в строительстве.



Стандарт соответствует СТ СЭВ 4416-83 в части, указанной в справочном приложении 1.



Пояснения терминов, применяемых в настоящем стандарте, приведены в справочном приложении 2.



2. В соответствии с требованиями настоящего стандарта в проектной документации, а также во вновь разрабатываемых и пересматриваемых стандартах и других нормативно-технических документах, содержащих требования к точности геометрических параметров зданий, сооружений и их элементов, устанавливают точность функциональных геометрических параметров.



3. Функциональными допусками регламентируют точность размеров, формы и положения элементов зданий и сооружений.



Номенклатура функциональных допусков приведена в рекомендуемом приложении 3.



4. Функциональные допуски , функциональные предельные отклонения или предельные значения функциональных геометрических параметров, которыми в соответствии с ГОСТ 21778-81 регламентируется точность этих параметров на стадии проектирования, назначают исходя из предъявляемых к строительным конструкциям функциональных требований.



5. Функциональные требования по уровню надежности строительных конструкций, а также конструктивные, технологические, эстетические, экономические и другие требования, принимаемые для назначения допусков, должны обеспечивать соблюдение эксплуатационных показателей зданий, сооружений и их элементов в допустимых пределах.



6. Функциональные допуски рассматриваются как компенсаторы технологических погрешностей и возможность обеспечения принимаемых значений этих допусков должна проверяться на стадии проектирования расчетом точности геометрических параметров зданий, сооружений и их элементов по ГОСТ 21780-83.



7. В зависимости от учитываемой в расчете точности допускаемой вероятности появления действительных значений  функционального геометрического параметра  ниже минимального  или выше максимального значения , при назначении функциональных допусков устанавливают соответствующие им значения стандартизированной случайной величины  и  (рекомендуемое приложение 4).



8. Допускаемую вероятность появления действительных значений  функционального геометрического параметра  ниже  или выше , т.е. в случаях, когда  или , принимают исходя из социальных или экономических последствий отказа строительных конструкций здания, сооружения или их элемента.



9. Значения функциональных допусков принимают в соответствии с числовым рядом по ГОСТ 21778-81.



10. При назначении функциональных допусков и предельных отклонений необходимо указывать способы и условия измерения функциональных геометрических параметров.





ПРИЛОЖЕНИЕ 1



 Справочное



ИНФОРМАЦИОННЫЕ ДАННЫЕ О СООТВЕТСТВИИ ГОСТ 26607-85

СТ СЭВ 4416-83





Первый абзац п. 1 ГОСТ 26607-85 соответствует п.1 СТ СЭВ 4416-83.



П. 2 ГОСТ 26607-85 включает требования п. 7 СТ СЭВ 4416-83.



П. 3 ГОСТ 26607-85 включает требования п. 5 СТ СЭВ 4416-83.



П. 4 ГОСТ 26607-85 включает требования п. 2 СТ СЭВ 4416-83.



П. 5 ГОСТ 26607-85 включает требования п. 2 СТ СЭВ 4416-83.



П. 7 ГОСТ 26607-85 соответствует п. 3 СТ СЭВ 4416-83.



П. 8 ГОСТ 26607-85 соответствует п. 4 СТ СЭВ 4416-83.



П. 9 ГОСТ 26607-85 соответствует п. 6 СТ СЭВ 4416-83.



Справочное приложение 2 ГОСТ 26607-85 включает информационное приложение 1 СТ СЭВ 4416-83.



Рекомендуемое приложение 3 ГОСТ 26607-85 включает рекомендуемое приложение 4 СТ СЭВ 4416-83.



Рекомендуемое приложение 4 ГОСТ 26607-85 соответствует рекомендуемому приложению СТ СЭВ 4416-83.





ПРИЛОЖЕНИЕ 2

Справочное

ПОЯСНЕНИЯ ТЕРМИНОВ, ПРИМЕНЯЕМЫХ В

НАСТОЯЩЕМ СТАНДАРТЕ





Функциональный геометрический параметр - геометрический параметр, точность которого непосредственно влияет на эксплуатационные показатели здания, сооружения или их элемента.



Функциональный допуск - по ГОСТ 21778-81.



Функциональное предельное отклонение - предельное отклонение геометрического параметра, точность которого непосредственно влияет на эксплуатационные показатели здания, сооружения или их элемента.







ПРИЛОЖЕНИЕ 3

Рекомендуемое

НОМЕНКЛАТУРА ФУНКЦИОНАЛЬНЫХ ДОПУСКОВ





Наименование допуска



Схема

Функциональные требования к конструкции, на основе которых определяется значение допуска

1. Допуски размеров







1.1. Допуски расстояния между элементами или характерными участками:





зазора





Эксплуатационные требования.

Эстетическое восприятие

пролета

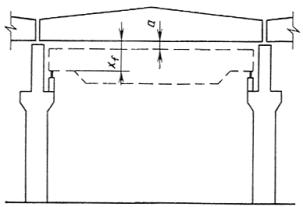

Размещение в пролете элементов с заданными размерами (связи, перегородки, оборудование, встроенная мебель и т.д.), в том числе подъемно- транспортного оборудования

высоты



Размещение по высоте элементов с заданными размерами, в том числе подъемно- транспортного оборудования.

Эксплуатационные требования

1.2. Допуски размеров опирания элементов:





длины опирания





Прочность элемента при



ширины опирания





Прочность элемента при



2. Допуски формы







2.1. Допуски формы профиля:







прямоли- нейности





Прочность (устойчивость) элемента.

Эксплуатационные требования.

Эстетическое восприятие

формы заданного профиля



Эксплуатационные требования.

Эстетическое восприятие

2.2. Допуск формы поверхности:







плоскостности



Прочность (устойчивость) элемента.

Эксплуатационные требования.

Эстетическое восприятие.

формы заданной поверхности





Прочность (устойчивость) сжатого элемента.

Эксплуатационные требования.

Эстетическое восприятие

3. Допуски положения







3.1. Допуски взаимного положения элементов:





Прочность сопрягаемых элементов

совпадения осей (соосности)





Эксплуатационные требования.

Эстетическое восприятие

совпадения поверхностей



То же

перпендику- лярности поверхностей



Эксплуатационные требования.

Эстетическое восприятие

заданного угла между поверхностями



Эксплуатационные требования.

3.2. Допуски положения элементов в пространстве:







вертикаль- ности



Прочность (устойчивость) элемента.

Эксплуатационные требования.

Эстетическое восприятие

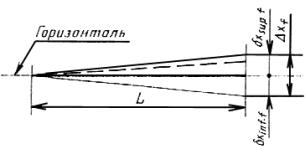

горизонталь- ности





Эксплуатационные требования.

Эстетическое восприятие

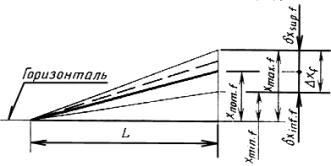

заданного наклона



Эксплуатационные требования.





Условные обозначения:  - номинильное значение функционального геометрического параметра;  и  - допустимые предельные значения функционального геометрического параметра;  и  - предельные отклонения функционального геометрического параметра;  - функциональнальный допуск.







ПРИЛОЖЕНИЕ 4



Рекомендуемое

Значения и

для нормального распределения





Допускаемая вероятность появления   действительных значений  ниже   или выше , %





 0,13





 0,75





 2,0





  5,0







 3,0



 2,4



  2,1



  1,6







Текст документа сверен по:

официальное издание

Госстрой СССР - М.: Издательство

стандартов, 1985
