ГОСТ 23741-79. Грунты. Методы полевых испытаний на срез в горных выработках. Часть 1. Общие положения. Часть 2

Приложение 2

Рекомендуемое

ПРОВЕДЕНИЕ ИСПЫТАНИЙ ПО СПЕЦИАЛЬНО

ПОДГОТОВЛЕННЫМ ПОВЕРХНОСТЯМ (СПОСОБ "ПЛАШЕК")

И СПОСОБУ ПОВТОРНОГО СРЕЗА

1. При проведении испытаний по способу "плашек" необходимо произвести подготовку грунта в плоскости среза в следующей последовательности:

после испытания целика грунта природного сложения на срез установка должна быть частично демонтирована (кроме анкерного устройства);

целик грунта следует перевернуть срезанной поверхностью вверх;

поверхность среза должна быть зачищена и выровнена заподлицо с краями кольца;

в выработке следует зачистить поверхность грунта и выровнять в пределах площади, диаметр которой на 20 - 30 см должен превышать диаметр кольца.

В случае среза с предварительным замачиванием грунт в кольце и на зачищенной поверхности выработки замачивают до заданной влажности.

2. После завершения подготовки грунта в плоскости среза целик грунта следует перевернуть и установить на зачищенную поверхность выработки.

Далее следует поднять кольцо вверх на 5 - 10 мм для образования в плоскости среза зазора между кольцом и поверхностью грунта выработки, смонтировать установку в целом и проводить испытания по пп. 4.1 и 4.2 настоящего стандарта.

Испытание следует оканчивать, когда величина сопротивления срезу достигнет постоянного значения.

3. При проведении испытаний по способу повторного среза специальная подготовка грунта в плоскости среза не требуется.

В этом случае испытание следует повторить в соответствии с требованиями пп. 4.1 и 4.2 настоящего стандарта после завершения основного испытания с целиком грунта ненарушенного сложения.

Приложение 3

Рекомендуемое

ОБЛОЖКА ЖУРНАЛА

(первая страница)

Организация Пункт __________________________

____________________________ Объект _________________________

Сооружение _____________________

ЖУРНАЛ N____________

полевых испытаний грунта на срез

Выработка N ___________________________________________________

(шурф, котлован, штрек)

Сечение выработки _____________________________________________

Наименование испытываемого

грунта и его краткая характеристика ___________________________

Номер испытания _______________________________________________

Краткие сведения о конструкции установки

(номер, тип, механизм передачи нагрузки) ______________________

_______________________________________________________________

Дата испытаний:

Начало ______________________ Окончание ____________________

Технические данные

Приборы для нагрузки и измерения деформации

Домкрат номер ______________ грузоподъемностью _________ тс

(для нормальной нагрузки)

Домкрат номер ______________ грузоподъемностью _________ тс

(для касательной нагрузки)

Тип и номер измерительных приборов (для измерения деформаций сжатия) ____________________________________________________________

Тип и номер измерительных приборов (для измерения деформаций среза) _____________________________________________________________

Схематический план расположения и описания выработки

Определение физических характеристик грунта

Зерновой (гранулометрический) состав грунта, %

------------------------------------------------------------------------

Размеры частиц, мм

а) Результаты предварительного уплотнения грунта

б) Результаты среза грунта

Исполнитель ___________________________________________________

(должность, фамилия, имя, отчество, подпись)

Журнал проверил "___" _______________________ 19 ____ г.

_______________________________________________________________

(должность, фамилия, имя, отчество, подпись)

Приложение 4

Обязательное

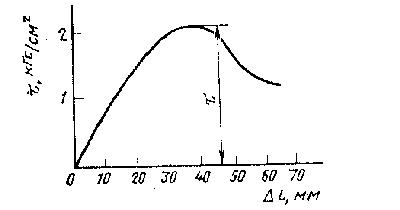

ГРАФИК ИСПЫТАНИЯ ГРУНТА НА СРЕЗ

Масштаб графика принимают: для (по горизонтали) 1 мм - 1 мм;

для (по вертикали) 1,0 кгс/ - 20 мм.

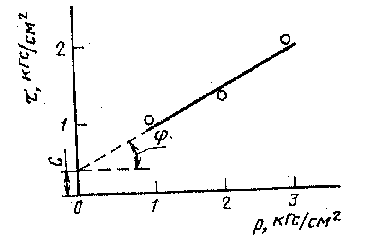

ГРАФИК ЗАВИСИМОСТИ

СОПРОТИВЛЕНИЯ СРЕЗУ ОТ НОРМАЛЬНОГО ДАВЛЕНИЯ

Масштаб графика принимают: для (по горизонтали) и для (по вертикали) 1,0 кгс/ - 20 мм.
