ГОСТ 23422-87. Материалы строительные. Нейтронный метод измерения влажности

ГОСТ 23422-87

Группа Ж19


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР


МАТЕРИАЛЫ СТРОИТЕЛЬНЫЕ


Нейтронный метод измерения влажности

Building materials. Neutron method of

humidity measurement



ОКП 57 0000; 58 0900

 Дата введения 1988-01-01



ИНФОРМАЦИОННЫЕ ДАННЫЕ


1.  РАЗРАБОТАН И ВНЕСЕН Министерством промышленности строительных материалов СССР

ИСПОЛНИТЕЛИ

О.М.Нечаев,  канд. техн. наук (руководитель темы); Ю.Н.Мизрохи, канд. техн. наук; З.М.Брейтман; Л.Г.Родэ, канд. техн. наук; В.В.Судаков, канд. техн. наук; Н.Л.Рынин, канд. техн. наук; В.Г.Копытов; В.Г.Романов, канд. техн. наук; В.В.Пушкарев; В.П.Иванов, канд. физ.-мат. наук; М.К.Трунцева; И.Н.Нагорняк

2.  УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 5 августа 1987 г. № 165

3.  ВЗАМЕН ГОСТ 23422-79 в части нейтронного метода измерения влажности

4.  ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ





Обозначение НТД, на который дана ссылка


Номер пункта, приложения



ГОСТ 8269-87


Приложение 1, п.2, п.3


ГОСТ 8735-75


Приложение 1, п.2, п.3


ГОСТ 12730.1-78


Вводная часть


ГОСТ 21196-75


1.1


ГОСТ 25932-83


1.1





Настоящий  стандарт распространяется на песок, щебень, гравий и гравийно-песчаную смесь, применяемые в качестве заполнителей бетона (далее - сыпучие материалы), бетонную и растворную смеси, а также бетоны на плотных заполнителях (далее - бетоны) и устанавливает методики измерения объемной или массовой влажности (далее - влажности) нейтронным методом.

Нейтронный  метод применяют преимущественно для автоматизированного измерения влажности сыпучих материалов, а также для экспрессного измерения влажности бетонных и растворных смесей и бетонов.

Нейтронный  метод измерения влажности основан на эффекте замедления быстрых нейтронов в процессе их взаимодействия с ядрами атомов водорода воды, содержащейся в материале.

Число  медленных нейтронов, регистрируемых влагомерами, характеризует объемную влажность контролируемого материала. Массовую влажность контролируемого материала находят по отношению значения объемной влажности этого материала к его средней плотности, определенной по ГОСТ 12730.1-78.

1. Средства измерений

1.1.  Измерение влажности сыпучих материалов и бетонов следует проводить при помощи влагомеров по ГОСТ 21196-75 или влагомеров-плотномеров по ГОСТ 25932-83, отградуированных заводом-изготовителем в значениях объемной или массовой влажности.

1.2.  Средства измерений должны обеспечивать измерение объемной влажности в диапазоне 1-30% с погрешностью не более 1 абс. %, или массовой влажности в диапазоне 1-12% с погрешностью не более 0,75 абс. % при доверительной вероятности 0,86.

1.3.  Допускается применять для измерения влажности сыпучих материалов другие средства измерений, соответствующие требованиям настоящего стандарта (п.1.2) и отградуированные по методике, приведенной в приложении 1.

1.4.  При проведении измерений должны соблюдаться действующие санитарные правила работы с радиоактивными веществами и другими источниками ионизирующих излучений, утвержденные Минздравом СССР.

1.5.  Влажность сыпучих материалов, бетонных и растворных смесей измеряют преимущественно влагомерами с измерительными преобразователями зондового типа в соответствии с черт.1, 2.

Для  измерения влажности при одностороннем доступе к контролируемому материалу применяют влагомеры с измерительными преобразователями поверхностного типа в соответствии с черт.3, 4.



2. Подготовка и проведение измерений

2.1.  При измерении влажности сыпучих материалов, бетонных и растворных смесей в бункерах измерительный преобразователь зондового типа помещают в обсадную трубу, установленную внутри бункера в соответствии с черт.2, а измерительный преобразователь поверхностного типа устанавливают на вертикальной стене в соответствии с черт.4.

2.2.  Число и расположение участков, на которых должна определяться влажность бетонов в конструкциях, устанавливают нормативно-технической документацией или рабочими чертежами на конструкцию. При отсутствии указанных данных число и расположение участков контроля влажности устанавливается предприятием-изготовителем конструкции по согласованию с проектной или научно-исследовательской организацией.

2.3.  При установке измерительных преобразователей должны быть выполнены следующие условия:

1)  преобразователи зондового типа следует устанавливать так, чтобы зона рассеяния нейтронов, соответствующая сфере радиусом , находилась внутри контролируемого материала согласно черт.1, 2.

2)  преобразователи поверхностного типа следует устанавливать так, чтобы зона рассеяния нейтронов, соответствующая полусфере радиусом , описанная вокруг геометрического центра детектора медленных нейтронов, находилась внутри контролируемого материала согласно черт.3, 4.







1 - источник излучения; 2 - детектор; 3 - контролируемый материал; 4 - сфера зоны рассеяния нейтронов

Черт.1

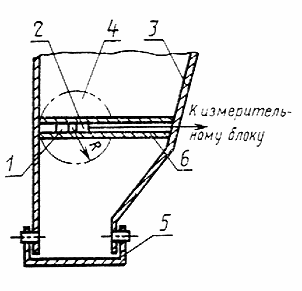

1 - источник излучения; 2 - детектор; 3 - расходный бункер; 4 - сфера зоны рассеяния нейтронов; 5 - шибер; 6 - обсадная труба

Черт.2









1 - источник излучения; 2 - детектор; 3 - контролируемый материал; 4 - полусфера зоны рассеяния нейтронов

Черт.3








1 - источник излучения; 2 - детектор; 3 - расходный бункер; 4 - полусфера зоны рассеяния нейтронов; 5 - шибер

Черт.4


2.4.  Радиусы выбирают в зависимости от значения минимальной влажности , соответствующей началу диапазона измерения, согласно табл.1.

Таблица 1







, %


1,0-2,0



3,0



5,0 и более




, мм



500



400



250


Наименьшее  расстояние от поверхности сыпучих материалов или бетонной или растворной смеси в бункере до измерительного  преобразователя должно быть не менее при соответствующей влажности.



3. Обработка результатов

3.1.  Значение влажности определяют по показаниям влагомера и (или) градуировочной зависимости, представленной в виде графика, таблицы или формулы с округлением до 0,1 абс. %. Пример градуировочной зависимости, представленной в виде графика, приведен на черт.5 (приложение 1).

3.2.  Значение массовой влажности , %, вычисляют по формуле

,                                             (1)






где






объемная влажность, %;






плотность воды, равная 1000 ;





средняя плотность контролируемого материала, .


3.3.  Вычисление массовой влажности проводят с округлением до 0,1 абс. %.





3.4.  Результаты измерений заносят в журнал, форма которого приведена в приложении 2.



ПРИЛОЖЕНИЕ 1

Рекомендуемое

Методика градуировки нейтронных влагомеров


1.  Градуировку влагомеров производят по образцам. За образцы принимают увлажненные сыпучие материалы, помещенные в металлические емкости, размер которых должен быть не менее:

1)  для измерительных преобразователей зондового типа 800х800х900 мм;

2)  для измерительных преобразователей поверхностного типа 800х800х500 мм.

2.  Одновременно с заполнением емкостей для образцов отбирают 3-4 пробы увлажненных сыпучих материалов для определения массовой влажности , %, по ГОСТ 8735-75 или ГОСТ 8269-87.





3.  Для градуировки влагомеров с преобразователями зондового типа в центре емкости должна быть расположена обсадная труба для установки измерительного преобразователя.

Для  градуировки влагомеров с преобразователями поверхностного типа на верхнюю поверхность образца укладывают стальной лист толщиной 5-10 мм, имитирующий стенку бункера, на которую устанавливают измерительные преобразователи.

4.  Для градуировки влагомеров изготавливают пять образцов из сыпучих материалов с использованием мелкого заполнителя.

Влажность  образцов определяется по ГОСТ 8735-75 или ГОСТ 8269-87 и должна составлять:

1-го образца - 7-7,5%;

2-го образца - 5,8-6%;

3-го образца - 4-4,5%;

4-го образца - 3-3,5%.

5.  Массу образца сыпучих материалов, использованных для заполнения емкости, определяют путем взвешивания.

6.  Плотность сыпучих материалов , , использованных для образцов, вычисляют по формуле

,                                                       (2)





где


-


масса образцов сыпучих материалов, помещенных в емкость, кг;


-


объем образца,


7.  Объемную влажность образца , %, определяют по формуле

,                                (3)






где




плотность сыпучего материала, ;




плотность воды, равная 1000 ;




-


по п.4 настоящего приложения.

8.  Измерительный преобразователь устанавливают на образце в соответствии с п.3 настоящего приложения, снимают показания влагомера не менее пяти раз и определяют среднее арифметическое значение результатов измерений . Пример записи результатов измерений приведен в табл.2.

Таблица 2









Номер образца


Результаты измерений влажности (по массе)


, %

Насыпная плотность сыпучего материала



,



Объемная влажность образца

, %

Показания влагомера


, имп



Примечания




1



6,7







18358






6,3






18490






6,5


1420


8,07


18435






6,5






18377






6,5

------





18510

-------



Результаты измерения


= 6,5






 18430

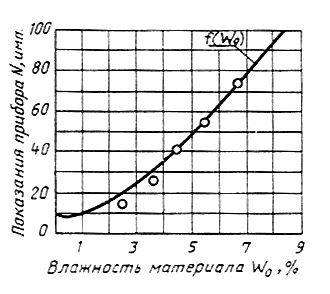

9.  По результатам проведенных измерений устанавливают градуировочную зависимость . Пример построения градуировочной зависимости приведен на черт.5.

Черт.5

10.  Среднее квадратическое отклонение экспериментальных точек от градуировочной зависимости определяют по формуле

,                                              (4)





где


-


значение объемной влажности сыпучего материала, определенное по градуировочной зависимости и показаниям влагомера на -м образце;


-

значение объемной влажности -го образца, определенное в соответствии с п.7;



число образцов для установления градуировочной зависимости.

11.  Погрешность градуировки не должна превышать 0,5 абс. % при доверительной вероятности не менее 0,86.

ПРИЛОЖЕНИЕ 2

Рекомендуемое

Форма журнала для записи результатов

 измерений влажности

       Влагомер типа ___________________________________, порядковый номер по системе нумерации

       предприятия-изготовителя _____________________








Дата



Материал


Фракционный состав


Показания прибора



Влажность, %


Примечание


























Оператор ___________________________

подпись



Текст документа сверен по:

официальное издание

Госстрой СССР -

М.: Издательство стандартов, 1987
