ГОСТ 10618-80

Винты самонарезающие для металла и пластмассы.

Общие технические условия (с Изменениями N 1, 2)


ГОСТ 10618-80

Группа Г32

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ САМОНАРЕЗАЮЩИЕ ДЛЯ МЕТАЛЛА И ПЛАСТМАССЫ

Общие технические условия

Self-tapping screws for metals and plastics. General specifications

МКС 21.060.10

Дата введения 1982-01-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством автомобильного и сельскохозяйственного машиностроения СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.12.80 N 6109

3. Стандарт соответствует международным стандартам ИСО 1478-83 в части допусков диаметра резьбы и ИСО 2702-74 в части твердости поверхности и методов контроля винтов

4. ВЗАМЕН ГОСТ 10618-63

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылкаНомер пункта
ГОСТ 1759.0-872.10, 4.1
ГОСТ 1759.1-822.11
ГОСТ 1759.2-822.11, 4.1
ГОСТ 4543-712.2
ГОСТ 10702-782.2
ГОСТ 17769-833.1
ГОСТ 18160-725.1

6. ИЗДАНИЕ с Изменениями N 1, 2, утвержденными в апреле 1985 г., марте 1991 г. (ИУС 7-85, 6-91)

Настоящий стандарт распространяется на самонарезающие винты для металла и пластмассы класса точности В с притупленными заостренными концами.

Требования настоящего стандарта являются обязательными.

(Измененная редакция, Изм. N 2).

1. РАЗМЕРЫ

1.1. По форме и размерам самонарезающие винты должны соответствовать стандартам на конструкцию и размеры конкретных видов винтов.

1.2. Размеры резьбы и конца винта должны соответствовать указанным на черт.1, 2 и в табл.1, 2.

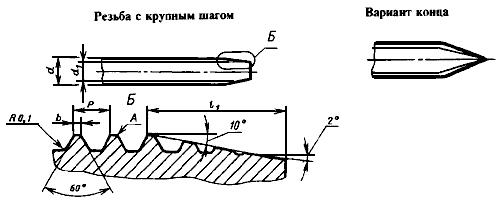

Черт.1. Резьба с крупным шагом

Таблица 1
мм

Диаметр резьбы dНомин.2,534568
Пред. откл. по h 13-0,14 -0,22
Внутренний диаметр резьбы d1, не более1,72,12,83,54,25,6
Шаг резьбы P1,251,752,002,503,50
Ширина площадки b, не более0,100,150,20
Длина конического конца l12,94,35,76,1

Примечание. В зависимости от метода образования резьбы края площадки A могут иметь скругления.

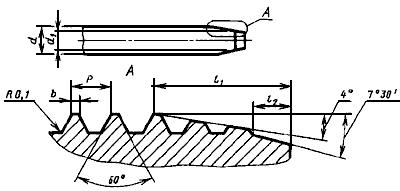

Черт.2. Резьба с мелким шагом

Таблица 2
мм

Диаметр резьбы dНомин.2,534568
Пред. откл. по h 13-0,14-0,18-0,22
Внутренний диаметр резьбыd1, не более2,02,32,93,94,96,2
Шаг резьбы P1,01,51,752,0
Ширина площадки b, не более0,100,15
Длина конического конца с углом 4° l13,55,06,07,0
Длина конического конца с углом 7°30' l21,001,501,752,00

(Измененная редакция, Изм. N 1, 2).

1.3. Схема построения условного обозначения самонарезающих винтов указана в приложении 1.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Предельные отклонения размеров и расположения поверхностей, шероховатость поверхностей самонарезающих винтов должны соответствовать стандартам на конструкцию и размеры конкретных видов винтов.

2.2. Марки материалов и их условные обозначения должны соответствовать указанным в табл.3.

Таблица 3

НаименованиематериалаМарка материалаУсловное обозначениемарки материала (группы)
Углеродистые стали08кп, 10, 10кп по ГОСТ 1070201
20, 20кп, 25 по ГОСТ 1070204
Легированные стали20Х, 40Х по ГОСТ 4543-7110
30Х ГСА по ГОСТ 4543-7112

(Измененная редакция, Изм. N 2).

2.3. Допускается для изготовления винтов применять не указанные в табл.3 марки материалов, механические свойства которых не ниже свойств марок материалов, установленных табл.3.

В этом случае в обозначении винта вместо условного обозначения материалов указывают его марку.

2.4. Самонарезающие винты должны подвергаться термической или химико-термической обработке.

Твердость винтов с крупным шагом резьбы должна быть 57...63 HRCэ, с мелким - 37...47 HRCэ.

Поверхностная твердость винтов после химико-термической обработки должна быть не менее 450 HV03; 83HR15N.

Глубина слоя химико-термической обработки должна быть:

  • для диаметров от 2 до 3 - 0,04-0,1 мм;
  • для диаметров от 4 до 6 - 0,05-0,18 мм;
  • для диаметров от 7 - 0,1-0,23 мм.

(Измененная редакция, Изм. N 1, 2).

2.5. Шаг и угол профиля резьбы, углы конической части стержня должны обеспечиваться точностью изготовления инструментов или копиров, для которых допускаемое отклонение от номинального значения не должно превышать ±10%.

2.6. Уменьшение наружного диаметра винта в пределах поля допуска может быть только в сторону конца винта.

2.7. Самонарезающие винты с заостренным концом должны иметь цилиндрический стержень с полнопрофильной резьбой до конуса.

2.8. Для винтов, имеющих менее четырех витков резьбы, длина конического конца не должна превышать 30% всей длины винта.

(Измененная редакция, Изм. N 2).

2.9. Резьба должна быть чистой, без задиров и заусенцев. Частичные подрезы, утолщения или надрывы витков не допускаются.

2.10. Виды покрытий и их условное обозначение - по ГОСТ 1759.0.

(Измененная редакция, Изм. N 2).

2.11. Допуски размеров, формы и расположения поверхностей винтов - по ГОСТ 1759.1*.

* На территории Российской Федерации документ не действует. Действует ГОСТ Р ИСО 4759-1-2009.

Допускаемые дефекты поверхности винтов - по ГОСТ 1759.2*.

* На территории Российской Федерации документ не действует. Действует ГОСТ Р ИСО 6157-1-2009, здесь и далее по тексту.

2.12. На винтах с заостренным концом не допускается притупление острия буравчика более 15% от диаметра резьбы.

2.11, 2.12. (Введены дополнительно, Изм. N 2).

3. ПРАВИЛА ПРИЕМКИ

3.1. Правила приемки винтов - по ГОСТ 17769.

4. МЕТОДЫ КОНТРОЛЯ

4.1. Визуальный осмотр винтов, проверка размеров, шероховатости поверхностей, дефектов поверхности, твердости, толщины покрытия и измерения глубины обезуглероженного слоя - по ГОСТ 1759.0, ГОСТ 1759.2.

4.2. Проверку винтов на ввинчивание проводят по требованию потребителя следующим методом:

  • винты ввинчивают в испытательную стальную пластину;
  • твердость стальной испытательной пластины - 125...165 НВ, содержание углерода в стали пластины должно быть не более 0,23%;
  • толщина пластины S, а также диаметры отверстий должны соответствовать указанным на черт.3 и в табл.4.

Черт.3

Таблица 4
мм

Номинальный диаметр резьбы d2,534568
S для винтов:
с крупным шагом резьбы1,251,251,752,002,503,50
с мелким шагом резьбы2,53,04,05,06,08,0
d1 (Н13) для винтов:
с крупным шагом резьбы2,02,53,03,84,86,0
с мелким шагом резьбы2,12,53,54,55,57,5

Конец ввернутого винта должен выходить из пластины не менее чем на два витка полного профиля резьбы. Винты, имеющие менее четырех витков резьбы, ввертываются в пластину с зазором между головкой и пластиной, не более допустимого недовода резьбы.

После вывинчивания на витках не должно быть выкрашивания, трещин, сорванных или смятых витков резьбы и смятия опорных поверхностей шлица на головке. 4,1, 4.2.

(Измененная редакция, Изм. N 1).

5. УПАКОВКА И МАРКИРОВКА

5.1. Упаковка, маркировка, транспортирование и хранение - по ГОСТ 18160.

(Измененная редакция, Изм. N 2).

ПРИЛОЖЕНИЕ 1 (обязательное).

СХЕМА ПОСТРОЕНИЯ УСЛОВНОГО ОБОЗНАЧЕНИЯ ВИНТОВ

Винт2-5x1,5x3001016











Наимено- ваниеИспол- нениеНоми- нальный диаметр резьбы Мелкий шаг резьбы Длина винтаГруппа материалаУсловное обозна-чение вида покрытияТолщина покрытияОбозна- чение соответ- ствующего стандарта на размеры

Примечание. Исполнение 1, крупный шаг резьбы и отсутствие покрытия в условном обозначении не указываются.

Пример условного обозначения винта в исполнении 2, с диаметром резьбы d=5 мм, с мелким шагом резьбы, длиной l=30 мм, из углеродистой стали с цинковым покрытием толщиной 6 мкм, хроматированным:

Винт 2-5x1,5x30.01.16 ГОСТ ...

ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. N 1).

ПРИЛОЖЕНИЕ 2. (Исключено, Изм. N 1).
