СНиП 2.05.02-85. Автомобильные дороги. Нормы проектирования. Часть 4

Таблица 52

+----------------------------------------------------------------------------------------------+

¦                        ¦     Примерная протяженность участков дорог, км, при категории дорог ¦

¦ Подразделения дорожной +---------------------------------------------------------------------¦

¦                        ¦     I      ¦      II     ¦     III     ¦     IV       ¦     V       ¦

¦       службы           +---------------------------------------------------------------------¦

¦                        ¦            Преимущественные типы дорожных одежд                     ¦

¦                        +---------------------------------------------------------------------¦

¦                        ¦         капитальные      ¦ облегченные ¦   переходные ¦     низшие  ¦

+----------------------------------------------------------------------------------------------+

 Основное звено службы

 содержания дорог:

 при линейном принципе     100-170      170-260         170-260         210-260         -

 при территориальном       250-300      250-300         250-300         250-300      250-300

 принципе

 Низовое звено службы со-   30-40        40-55           55-70           70-90        80-100

 держания дорог

 Пункт содержания и охра-                      На мостах длиной более 300 м

 ны больших мостов

 Пункт обслуживания, со-                       На всех мостах без ограничения длины

 держания и охраны раз-

 водных мостов

 Пункт обслуживания переправ                   На наплавных мостах, паромах

  Примечания:



  1. Меньшие  значения  показателей  следует  принимать:  для  участков дорог с

интенсивностью   движения,   близкой  к  верхним  пределам,  установленным  для

соответствующих  категорий  дорог; в  горной  местности;  в районах со снежными

или песчаными заносами,  а  также  в  местах,  подверженных  размывам, оползням

или  просадкам,  имеющих  сложные  инженерные   сооружения  (тоннели,  галереи,

подпорные   и   одевающие   стенки,  берегоукрепительные,  противооползневые  и

другие конструкции).

  2. Протяженность  участков  дорог  I категории  дана  применительно к дорогам

с  4   полосами   движения.  В   случае  6  или  8  полос  движения  необходимо

протяженность участков рассчитывать с понижающими коэффициентами

соответственно 0,7 или 0,5.

  3. На дорогах  общегосударственного  значения при необходимости пункты охраны

могут быть организованы и на мостах длиной менее 300 м.

  4. Схема   дорожно-эксплуатационной    службы    определяется    требованиями

эксплуатации проектируемого участка автомобильной дороги с учетом использования

существующих сооружений.

________________________________________________________________________________________

В зонах пересечений и примыканий дорог автобусные остановки следует располагать от пересечений на расстоянии не менее расстояния видимости для остановки согласно табл.10.

На дорогах I-III категорий автобусные остановки следует назначать не чаще чем через 3 км, а в курортных районах и густонаселенной местности - 1,5 км.

10.10. При размещении зданий и сооружений автомобильного сервиса необходимо учитывать наличие энергоснабжения, водоснабжения и обслуживающего персонала, а также возможность их дальнейшего развития.

10.11. Площадки отдыха следует предусматривать через 15-20 км на дорогах I и II категорий, 25 - 35 км на дорогах III категории и 45-55 км на дорогах IV категории.

На территории площадок отдыха могут быть предусмотрены сооружения для технического осмотра автомобилей и пункты торговли.

Вместимость площадок отдыха следует рассчитывать на одновременную остановку не менее 20-50 автомобилей на дорогах I категории при интенсивности движения до 30000 физ. ед/сут, 10-15 на дорогах II и III категорий, 10 - на дорогах IV категории . При двустороннем размещении площадок отдыха на дорогах I категории их вместимость уменьшается вдвое по сравнению с указанной выше.

10.12. Размещение автозаправочных станций (АЗС) и дорожных станций технического обслуживания (СТО) должно производиться на основе экономических и статистических изысканий.

Мощность АЗС (число заправок в сутки) и расстояние между ними в зависимости от интенсивности движения рекомендуется принимать по табл.53.

Таблица 53

+------------------------------------------------------------------+

¦    Интенсивность движения,¦ Мощность ¦ Расстояние ¦  Размещение  ¦

¦      трансп. ед/сут       ¦  АЗС,    ¦ между АЗС, ¦     АЗС      ¦

¦                           ¦ заправок ¦    км      ¦              ¦

¦                           ¦ в сутки  ¦            ¦              ¦

+------------------------------------------------------------------+

   Св. 1000 до 2000             250         30-40     Одностороннее

   "   2000 "  3000             500         40-50           "

   "   3000 "  5000             750         40-50           "

   "   5000 "  7000             750         50-60     Двустороннее

   "   7000 " 20000            1000         40-50           "

   Св. 20000                   1000         20-25           "

  Примечание.



  При расположении АЗС в зоне пересечения ее мощность должна быть уточнена

с учетом протяженности всех обслуживаемых прилегающих дорог, интенсивности

движения и других расчетных показателей на этих участках.

10.13. АЗС следует размещать в придорожных полосах на участках дорог с уклоном не более 40%o, на кривых в плане радиусом более 1000 м, на выпуклых кривых в продольном профиле радиусом более 10000 м, не ближе 250 м от железнодорожных переездов, не ближе 1000 м от мостовых переходов, на участках с насыпями высотой не более 2,0 м.

10.14. Число постов на дорожных станциях технического обслуживания в зависимости от расстояния между ними и интенсивности движения рекомендуется принимать по табл.54.

При дорожных станциях технического обслуживания целесообразно предусматривать автозаправочные станции.

Таблица 54

+------------------------------------------------------------------+

¦ Интенсивность¦Число постов на СТО в зависимости от¦ Размещение   ¦

¦   движения,  ¦    расстояния между ними, км       ¦    СТО       ¦

¦трансп. ед/сут+------------------------------------¦              ¦

¦              ¦   80  ¦ 100  ¦ 150  ¦ 200  ¦ 250   ¦              ¦

+------------------------------------------------------------------+

      1000         1      1      1      2      2     Одностороннее

      2000         1      2      2      3      3           "

      3000         2      2      3      3      5           "

      4000         3      3      -      -      -           "

                   2      2      2      2      3     Двустороннее

      6000         2      2      3      3      3           "

      8000         2      3      3      3      5           "

     10000         3      3      3      5      5           "

     15000         5      5      5      8      8           "

     20000         5      5      8  По специальному        "

                                    расчету

     30000         8      8  По специальному расчету       "

10.15. Вместимость (число спальных мест) транзитных мотелей и кемпингов следует принимать с учетом численности проезжающих автотуристов и интенсивности движения автомобилей междугородных и международных перевозок.

Расстояние между мотелями и кемпингами следует принимать не более 500 км.

Мотели целесообразно проектировать комплексно, включая дорожные станции технического обслуживания, АЗС, пункты питания и торговли.

10.16. При объектах автомобильного сервиса при необходимости следует размещать пункты питания и торговли.

10.17. Специальные площадки для кратковременной остановки автомобилей следует предусматривать у пунктов питания, торговли, скорой помощи, источников питьевой воды и в других местах с систематическими остановками автомобилей. На дорогах I-III категорий их следует размещать за пределами земляного полотна.

10.18. Технологическую связь для обеспечения работы дорожной службы следует предусматривать на автомобильных дорогах I категории, а при наличии специальных требований - и на дорогах II и III категорий.

10.19. Аварийно-вызывную связь следует предусматривать для дорог I категории при соответствующем обосновании.

Приложение 1

Обязательное

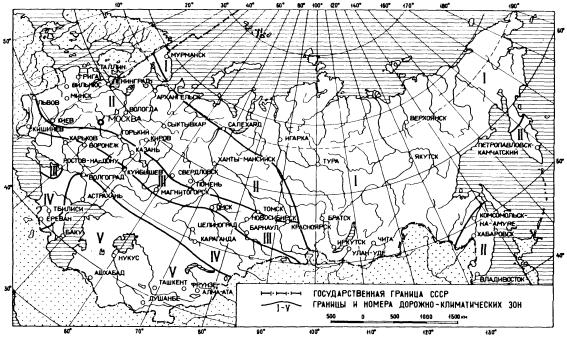

Дорожно-климатические зоны СССР













Приложение 2

Обязательное

Классификация типов местности и грунтов





Таблица 1

Типы местности по характеру и степени увлажнения

+---------------------------------------------------------------------------------------------------------+

¦    Тип   ¦                      Признаки в зависимости от дорожно-климатических зон                     ¦

¦ местности+----------------------------------------------------------------------------------------------¦

¦          ¦              I              ¦      II      ¦      III       ¦      IV      ¦        V        ¦

+---------------------------------------------------------------------------------------------------------+

    1-й     Поверхностный сток обеспе-     Поверхностный   Поверхностный   Поверхностный   Грунтовые воды

            чен; грунтовые воды не влияют  сток обеспечен; сток обеспечен; сток обеспечен; не влияют на

            на увлажнение верхней толщи    грунтовые во-   грунтовые воды  грунтовые воды  увлажнение; поч-

            грунтов; мощность деятельно-   ды не влияют    не влияют на    не влияют на    вы в северной

            го слоя более 2,5 м при не-    на увлажнение   увлажнение      увлажнение      части бурые,

            просадочных грунтах влажно-    верхней толщи;  верхней толщи;  верхней толщи;  в южной - свет-

            стью менее 0,7 w(l)            почвы слабо- и  почвы серые,    почвы-черно-    лобурые и серо-

                                           среднеподзо-    лесные слабо-   земы тучные     земы

                                           листые или      подзолистые,    или мощные, в

                                           дерново-подзо-  в северной      южной части

                                           листые без      части зоны-     зоны-южные

                                           признаков за-   темно-серые     черноземы,

                                           болачивания     лесные и чер-   темно-каштано-

                                                           ноземы оподзо-  вые и каштано-

                                                           ленные и выще-  вые почвы

                                                           лоченные

    2-й     Поверхностный сток не обес-    Поверхностный   Поверхностный   Поверхностный   Грунтовые воды

            печен; грунтовые воды не вли-  сток не обес-   сток не обеспе- сток не обес-   не влияют на

            яют на увлажнение верхней      печен; грунто-  чен; грунтовые  печен; грунто-  увлажнение

            толщи; почвы тундровые с рез-  вые воды не     воды не влияют  вые воды не     верхней толщи;

            ко выраженными признаками за-  влияют на ув-   на увлажнение   влияют на ув-   почвы - солон-

            болачивания; мощность сезон-   лажнение верх-  верхней толщи;  лажнение верх-  цы, такыры,

            нооттаивающего слоя от 1,0     ней толщи;      почвы подзолис- ней толщи;      солончаковые

            до 2,5 м при наличии глинис-   почвы средне- и тые или полубо- почвы - сильно- солонцы и реже

            тых просадочных грунтов        сильноподзолис- лотные с приз-  солонцеватые    солончаки

            влажностью более 0,8w(l)       тые и полубо-   наками оглее-   черноземы, каш-

                                           лотные с приз-  ния, в южной    тановые, солон-

                                           наками забола-  части - лугово- цы и солоди

                                           чивания         черноземные,

                                                           солонцы и солоди

    3-й     Грунтовые или длительно (бо-   Грунтовые во-   То же, что для  Грунтовые во-   Грунтовые воды

            лее 30 сут) стоящие поверх-    ды или длитель- II зоны         ды или дли-     или длительно

            ностные воды оказывают вли-    но (более 30                    тельно (более   (более 30 сут)

            яние на увлажнение верхней     сут) стоящие                    30 сут) стоя-   стоящие по-

            толщи грунтов; почвы тундро-   поверхностные                   щие поверх-     верхностные

            вые и болотные, торфяники;     воды влияют на                  ностные воды    воды влияют на

            мощность сезоннооттаивающего   увлажнение                      влияют на ув-   увлажнение

            слоя до 1 м при наличии гли-   верхней толщи;                  лажнение        верхней толщи;

            нистых сильнопросадочных       почвы торфяно-                  верхней толщи;  почвы - солон-

            грунтов, содержащих в пре-     болотные или                    почвы полубо-   чаки, солонча-

            делах двойной мощности се-     полуболотные                    лотные или      коватые солон-

            зонного оттаивания линзы                                       болотные, со-   цы; постоянно

            льда толщиной более 10 см                                      лончаки и       орошаемые

                                                                           солончакова-    территории

                                                                           тые солонцы

  Примечания:



  1. Участки, где залегают  песчано-гравийные или песчаные грунты (за исключением

мелких  пылеватых  песков) мощностью  более 5 м при расположении уровня грунтовых

вод  на глубине более 3 м во II, III зонах и более 2 м в IV, V зонах, относятся к

1-му типу независимо от наличия  поверхностного стока (при отсутствии длительного

подтопления).

  2. Грунтовые  воды  не оказывают влияния  на увлажнение верхней толщи грунтов в

случае, если их уровень  в предморозный период  залегает ниже глубины промерзания

не менее чем на 2,0 м при глинах, суглинках тяжелых пылеватых и тяжелых; на 1,5 м

в суглинках легких пылеватых и легких,  супесях тяжелых пылеватых и пылеватых; на

1,0 м в супесях легких, легких крупных и песках пылеватых.

  3. Поверхностный  сток считается  обеспеченным при уклонах поверхности грунта в

пределах полосы отвода более 2%o.

________________________________________________________________________________________

Таблица 2

Типы и подтипы глинистых грунтов



+------------------------------------------------------------------+

¦        Грунты          ¦               Показатели                ¦

+------------------------+-----------------------------------------¦

¦  типы  ¦    подтипы    ¦ содержание песчаных ¦число пластичности ¦

¦        ¦               ¦ частиц, % по массе  ¦       Ip          ¦

+------------------------------------------------------------------+

Супесь    Легкая крупная          Св. 50                1-7

          Легкая                 "   50                1-7

          Пылеватая               50-20                1-7

          Тяжелая пылеватая       Менее 20             1-7

Суглинок  Легкий                  Св. 40               7-12

          Легкий пылеватый        Менее 40             7-12

          Тяжелый                 Св. 40              12-17

          Тяжелый пылеватый       Менее 40            12-17

Глина     Песчанистая             Св. 40              17-27

          Пылеватая               Менее 40            17-27

          Жирная                  Не нормируется      Св. 27

  Примечания:



  1. Для супесей легких крупных учитывается содержание песчаных частиц размером

2-0,25 мм, для остальных грунтов - 2-0,05 мм.

  2. При содержании  в грунте 25-50% (по массе) частиц  крупнее 2 мм к названию

глинистых грунтов  добавляется слово "гравелистый" (при окатанных частицах) или

"щебенистый" (при неокатанных частицах).

________________________________________________________________________________________

Таблица 3

Классификация грунтов по степени засоления



+------------------------------------------------------------------+

¦                 ¦Суммарное содержание легкорастворимых солей,    ¦

¦  Разновидности  ¦         % массы сухого грунта                  ¦

¦     грунтов     +------------------------------------------------¦

¦                 ¦ хлоридное, сульфатно- ¦  сульфатное, хлоридно- ¦

¦                 ¦ хлоридное засоление   ¦  сульфатное засоление  ¦

+------------------------------------------------------------------+

                            0,5-2,0                0,5-1,0

 Слабозасоленные           ---------              --------

                            0,3-1,0                0,3-0,5

                            2,0-5,0                1,0-3,0

 Среднезасоленные           -------                -------

                            1,0-5,0                0,5-2,0

                            5,0-10,0               3,0-8,0

 Сильнозасоленные          ---------              --------

                            5,0-8,0                2,0-5,0

                            Св. 10,0               Св. 8,0

 Избыточно засоленные      ---------              --------

                            Св. 8,0                Св. 5,0

Примечание. Над чертой даны значения для V дорожно-климатической зоны, под

чертой - для остальных зон.

________________________________________________________________________________________

Таблица 4

Классификация грунтов по степени набухания



+------------------------------------------------------------------+

¦     Разновидности грунтов   ¦  Относительная деформация          ¦

¦     (при влажности 0,5w(o)) ¦  набухания, % толщины слоя         ¦

¦                             ¦        увлажнения                  ¦

+------------------------------------------------------------------+

     Ненабухающие                          Менее 2

     Слабонабухающие                       От 2 до 4

     Средненабухающие                      "  5 " 10

     Сильнонабухающие                       Св. 10

Таблица 5

Классификация грунтов по степени просадочности



+------------------------------------------------------------------+

¦   Разновидности   ¦    Коэффициент   ¦      Относительная        ¦

¦     грунтов       ¦   просадочности  ¦  деформация просадки, %   ¦

¦                   ¦                  ¦ толщины слоя промачивания ¦

+------------------------------------------------------------------+

  Непросадочные          Св. 0,92                Менее 2

  Слабопросадочные    От 0,85 до 0,91           От 2 до 7

  Просадочные         От 0,80 до 0,84           От 8 до 12

  Сильнопросадочные      Менее 0,79               Св. 12

  Примечание.



  Классификация не распространяется на скальные водоустойчивые грунты и грунты

с исключением  водонерастворимых  цементирующих веществ, просадочность которых

оценивают по данным лабораторных испытаний.

________________________________________________________________________________________

Таблица 6

Классификация грунтов по степени пучинистости при замерзании

+------------------------------------------------------------------+

¦    Группы      ¦        Степень      ¦  Относительное морозное   ¦

¦   грунтов      ¦     пучинистости    ¦    пучение образца, %     ¦

+------------------------------------------------------------------+

     I              Непучинистый               1 и менее

     II             Слабопучинистый            Св. 1 до 4

     III            Пучинистый                 "   4  "  7

     IV             Сильнопучинистый           "   7  "  10

     V              Чрезмерно пучинистый       "  10

  Примечания:  1. Испытание  на пучинистость при промерзании осуществляется в

лаборатории  по специальной  методике с подтоком воды.  Допускается группу по

пучинистости определять по табл.7 настоящего приложения.

  2. При  оценке  величины  морозного пучения  расчетом  испытания грунтов на

интенсивность морозного пучения ведут по специальной методике.

  3. В случаях,  когда испытания  на морозное пучение  проводятся,  группу по

пучинистости  допускается  устанавливать  по табл.7 настоящего  приложения, а

среднюю относительную величину морозного пучения зоны промерзания -по табл.8.

________________________________________________________________________________________

Таблица 7

Группы грунтов по степени пучинистости



+------------------------------------------------------------------+

¦                   Грунт                  ¦         Группа        ¦

+------------------------------------------------------------------+

  Песок гравелистый, крупный и средней                 I

  крупности с содержанием частиц мельче

  0,05 мм до 2%

  Песок гравелистый, крупный и средней                 II

  крупности с содержанием частиц мельче

  0,05 мм до 15%, мелкий с содержанием

  частиц мельче 0,05 мм до 15%; супесь лег-

  кая крупная

  Супесь легкая; суглинок легкий и  тяжелый;            III

  глины

  Песок пылеватый; супесь пылеватая; сугли-             IV

  нок тяжелый пылеватый

  Супесь тяжелая пылеватая; суглинок легкий              V

  пылеватый

  Примечание.



  Величина  коэффициента  морозного  пучения  щебенистых, гравелистых, дресвяных

песков при содержании частиц мельче 0,05 мм свыше 15% ориентировочно принимается

как для пылеватого песка и проверяется в лаборатории.

________________________________________________________________________________________

Таблица 8

Величина морозного пучения



+------------------------------------------------------------------+

¦                                        ¦      Среднее значение   ¦

¦        Грунт рабочего слоя             ¦      относительного     ¦

¦                                        ¦      морозного пучения  ¦

¦                                        ¦      при промерзании    ¦

¦                                        ¦      1,5 м, %           ¦

+------------------------------------------------------------------+

 Песок гравелистый, крупный и средней                  1

 крупности с содержанием частиц мельче                ---

 0,05 мм до 2%                                         1

 Песок гравелистый, крупный, средней                   1

 крупности с содержанием частиц мельче                ---

 0,05 мм до 15% и мелкий с содержанием                1-2

 частиц мельче 0,05 мм до 2%

 Песок мелкий с содержанием частиц  мельче            1-2

 0,05 мм менее 15%; супесь легкая крупная            -----

                                                      2-4

 Песок пылеватый; супесь пылеватая; сугли-            2-4

 нок тяжелый пылеватый                               -----

                                                      7-10

 Супесь легкая                                        1-2

                                                     -----

                                                      4-7

 Супесь тяжелая пылеватая; суглинок легкий            4-7

 пылеватый                                           -----

                                                       10

 Суглинок легкий и тяжелый; глины                      2-4

                                                      ----

                                                       4-7

Примечание. Над чертой - при 1-м типе местности по увлажнению согласно табл.1

настоящего приложения, под чертой - при 2-м и 3-м типах.

Таблица 9



Тип местности в I дорожно-климатической зоне по условиям увлажнения и

мерзлотно-грунтовым особенностям

+--------------------------------------------------------------------------------------------------------+

¦ Тип местности¦ Условия увлажнения грунтов ¦ Мерзлотные процессы¦                 Грунт                 ¦

¦              ¦                            ¦       и явления    +---------------------------------------¦

¦              ¦                            ¦                    ¦       тип          ¦   характеристика ¦

+--------------------------------------------------------------------------------------------------------+

       1-й       Сухие места                  Отсутствуют          Крупнообломочный;   Массивная текстура;

                                                                   песчаный            непросадочный или

                                                                                       талый

       2-й       Сырые места. В летнее время  Заболачивание; мо-   Песчаный; глинис-   Массивная и слоис-

                 возможно избыточное увлаж-   розное пучение (се-  тый                 тая текстуры; мало-

                 нение грунтов деятельного    зонные бугры пуче-                       льдистый и малопро-

                 слоя поверхностными водами   ния)                                     садочный

       3-й       Мокрые места. В летнее вре-  Заболачивание; мо-   Глинистый; возмож-  Слоистая и сетча-

                 мя постоянное избыточное     розное пучение (мно- но наличие подзем-  тая текстуры;

                 увлажнение грунтов деятель-  голетние бугры пу-   ных льдов           льдистый и сильно-

                 ного слоя поверхностными и   чения); термокарс-                       льдистый; просадоч-

                 надмерзлотными водами        товый рельеф; соли-                      ный, сильнопроса-

                                              флюкция                                  дочный и чрезмерно

                                                                                       просадочный

Таблица 10

Классификация грунтов по льдистости и просадочности

 в I дорожно-климатической зоне

+-------------------------------------------------------------------------------------------------------+

¦   Разновидность грунта  ¦ Льдистость* грунта ¦          Суммарная влажность грунтов деятельного слоя  ¦

¦     по просадочности    ¦ вечномерзлой толщи +--------------------------------------------------------¦

¦     при оттаивании      ¦                    ¦пески мелкие ¦ пески пылеватые,¦    супеси    ¦   торф  ¦

¦                         ¦                    ¦             ¦  супеси легкие  ¦              ¦         ¦

+-------------------------------------------------------------------------------------------------------+

----------------

* Отношение объема прослоек льда к объему мерзлого грунта ( с учетом включений частиц льда).

Непросадочный             Без ледяных включе-     Менее 0,18   Менее 0,2        Менее 0,2          -

                           ний (0-0,01)

 Слабопросадочный          Малольдистый           От 0,18      От 0,2 до 0,4    От 0,2 до 0,4   Менее 2

                           (0,01-0,1)             до 0,25

 Просадочный               Льдистый (0,1-0,4)     Св.0,25      Св. 0,4          Св. 0,4 до 1,1 От 2 до 12

 Сильнопросадочный         Сильнольдистый           -             -                Св. 1,1      Св. 12

                           (0,4-0,6)

 Чрезмерно просадочный     С крупными включени-     -             -                "   1,1      "   12

                           ями подземного льда

                           (0,6-1,0)

Таблица 11

Разновидности грунтов по степени увлажнения



+------------------------------------------------------------------+

¦ Разновидности грунтов              ¦       Влажность             ¦

+------------------------------------------------------------------+

 Недоувлажненные                         Менее 0,9 w(o)

 Нормальной влажности                    От 0,9 w(o) до w(adm)

 Повышенной влажности                    "  w(adm)   "  w(max)

 Переувлажненные                         Св. w(max)

Примечание. w(max) - максимально возможная влажность грунта при коэффициенте уплотнения 0,9.

Таблица 12

Допустимая влажность грунтов при уплотнении



+------------------------------------------------------------------+

¦                         ¦ Допустимая влажность w(adm) в долях    ¦

¦                         ¦    от оптимальной при требуемом        ¦

¦        Грунты           ¦   коэффициенте уплотнения грунта       ¦

¦                         ¦               m(b)                     ¦

¦                         +----------------------------------------¦

¦                         ¦Св. 1,0  ¦  1,0-0,98  ¦  0,95 ¦  0,90   ¦

+------------------------------------------------------------------+

 Пески пылеватые; супеси     1,30       1,35        1,60    1,60

 легкие крупные

 Супеси легкие и пылеватые   1,20       1,25        1,35    1,60

 Супеси тяжелые пылева-      1,10       1,15        1,30    1,50

 тые; суглинки легкие

 и легкие пылеватые

 Суглинки тяжелые            1,0        1,05        1,20    1,30

 и тяжелые пылеватые,

 глины

Примечания:

1. При возведении насыпей из непылеватых песков в летних условиях допустимая влажность не ограничивается.

2. Настоящие ограничения не распространяются на насыпи, возводимые гидронамывом.

3. При возведении насыпей в зимних условиях влажность не должна, как правило, быть более 1,3w(o) при песчаных и непылеватых супесчаных, 1,2w(o) - при супесчаных пылеватых и суглинках легких и 1,1w(o) - для других связных грунтов.

4. Величина допустимой влажности грунта может уточняться с учетом технологических возможностей имеющихся в наличии конкретных уплотняющих средств в соответствии с нормами СНиП 3.06.03-85.

Таблица 13

Расчетные схемы увлажнения

+--------------------------------------------------------------------------------------------------+

¦Схема увлаж-¦                          ¦                                                          ¦

¦нения рабо- ¦   Источники увлажнения   ¦       Условия отнесения к данному типу увлажнения        ¦

¦чего слоя   ¦                          ¦                                                          ¦

+--------------------------------------------------------------------------------------------------+

     1-я       Атмосферные осадки        Для насыпей на участках 1-го типа местности по условиям

                                         увлажнения (п.6.3 и табл.1 настоящего приложения).

                                         Для насыпей на участках местности 2-го и 3-го типов по ус-

                                         ловиям увлажнения при возвышении поверхности покрытия над

                                         расчетным уровнем грунтовых и поверхностных вод или над

                                         поверхностью земли, более чем в 1,5 раза превышающем тре-

                                         бования табл.21.

                                         Для насыпей на участках 2-го типа при расстоянии от уреза

                                         поверхностной воды (отсутствующей не менее 2/3 летнего

                                         периода) более 5-10 м при супесях; 2-5 м при легких пыле-

                                         ватых суглинках  и 2 м при тяжелых пылеватых суглинках и

                                         глинах (меньшие значения следует принимать для грунтов с

                                         большим числом пластичности; при залегании различных грун-

                                         тов - принимать наибольшие значения).

                                         В выемках в песчаных и глинистых грунтах при уклонах кюве-

                                         тов более 20%o (в I-III дорожно-климатических зонах) и при

                                         возвышении поверхности покрытия над расчетным уровнем

                                         грунтовых вод, более чем в 1,5 раза превышающем требования

                                         табл.21.

                                         При применении специальных методов регулирования водно-

                                         теплового режима (капилляропрерывающие, гидроизолирующие,

                                         теплоизолирующие и армирующие прослойки, дренаж и т.п.),

                                         назначаемых по специальным расчетам

     2-я       Кратковременно стоя-      Для насыпей на участках 2-го типа местности по условиям

               щие (до 30 сут) по-       увлажнения (п.6.3 и табл.1 настоящего приложения) при воз-

               верхностные воды;         вышении поверхности покрытия, не менее требуемого по

               атмосферные осадки        табл.21 и не более чем в 1,5 раза превышающем эти требова-

                                         ния, и при крутизне откосов не менее 1:1,5 и простом

                                         (без берм) поперечном профиле насыпи.

                                         Для насыпей на участках 3-го типа местности при применении

                                         специальных мероприятий по защите от грунтовых вод (капил-

                                         ляропрерывающие и гидроизолирующие слои, дренаж), назнача-

                                         емых по специальным расчетам, отсутствии длительно (более

                                         30 сут) стоящих поверхностных вод и выполнении условий

                                         предыдущего абзаца.

                                         В выемках в песчаных и глинистых грунтах при уклонах кюве-

                                         тов менее 20%o (в I, II зонах) и возвышении поверхности по-

                                         крытия над расчетным уровнем грунтовых вод, более чем в

                                         1,5 раза превышающем требования табл.21

     3-я       Грунтовые или дли-        Для насыпей на участках 3-го типа местности по условиям

               тельно (более 30 сут)     увлажнения (п.6.3 и табл.1 настоящего приложения) при

               стоящие поверхност-       возвышении поверхности покрытия, отвечающем требованиям

               ные воды; атмосфер-       табл.21, но не превышающем их более чем в 1,5 раза.

               ные осадки

                                         То же, для выемок, в основании которых имеется уровень

                                         грунтовых вод, расположение которого по глубине не превы-

                                         шает требования табл.21 более чем в 1,5 раза

Таблица 14

Значения коэффициентов относительного уплотнения

+---------------------------------------------------------------------------------------------------+

¦Требуемый  ¦             Значения коэффициентов относительного уплотнения k(1) для грунтов         ¦

¦коэффициент+---------------------------------------------------------------------------------------¦

¦уплотнения ¦пески, супеси,¦суглинки,¦лессы и лессо-¦скальные разрабатываемые грунты¦шлаки, отвалы  ¦

¦  грунта   ¦  суглинки    ¦ глины   ¦видные грунты ¦ при объемной массе, г/куб.см  ¦перерабатываю- ¦

¦           ¦  пылеватые   ¦         ¦              +-------------------------------¦щей промышлен- ¦

¦           ¦              ¦         ¦              ¦ 1,9-2,2  ¦ 2,2-2,4 ¦ 2,4-2,7  ¦   ности       ¦

+---------------------------------------------------------------------------------------------------+

    1,00          1,10       1,05         1,30         0,95       0,89      0,84       1,26-1,47

    0,95          1,05       1,00         1,15         0,90       0,85      0,80       1,20-1,40

    0,90          1,00       0,95         1,10         0,85       0,80      0,76       1,13-1,33

Таблица 15

Классификация местности по подвижности песков





+------------------------------------------------------------------+

¦      Степень закрепления   ¦   Площадь,    ¦ Степень подвижности ¦

¦        растительностью     ¦   покрытая    ¦        песков       ¦

¦       поверхности песков   ¦   раститель-  ¦                     ¦

¦                            ¦   ностью, %   ¦                     ¦

+------------------------------------------------------------------+

 Незаросшая поверхность         Менее 5        Очень подвижные

 Слабозаросшая    "            От 5 до 15      Подвижные

 Полузаросшая     "            Св.15 до 35     Малоподвижные

 Заросшая         "            Св. 35          Неподвижные

Приложение 3

Справочное

Элементы земляного полотна





Верхняя часть земляного полотна (рабочий слой) - часть полотна, располагающаяся в пределах земляного полотна от низа дорожной одежды на 2/3 глубины промерзания, но не менее 1,5 м от поверхности покрытия проезжей части.

Основание насыпи - массив грунта в условиях естественного залегания, располагающийся ниже насыпного слоя, а при низких насыпях - и ниже границы рабочего слоя.

Основание выемки - массив грунта ниже границы рабочего слоя.

Приложение 4

Справочное

Коэффициент уплотнения грунта





Коэффициент уплотнения грунта - отношение плотности скелета грунта в конструкции к максимальной плотности скелета того же грунта при стандартном уплотнении по ГОСТ 22733-77.

Приложение 5

Справочное

Типы болот





Следует различать три типа болот:

I - заполненные болотными грунтами, прочность которых в природном состоянии обеспечивает возможность возведения насыпи высотой до 3 м без возникновения процесса бокового выдавливания слабого грунта;

II - содержащие в пределах болотной толщи хотя бы один слой, который может выдавливаться при некоторой интенсивности возведения насыпи высотой до 3 м, но не выдавливается при меньшей интенсивности возведения насыпи;

III - содержащие в пределах болотной толщи хотя бы один слой, который при возведении насыпи высотой до 3 м выдавливается независимо от интенсивности возведения насыпи.

Приложение 6

Справочное

Стабильные и нестабильные слои насыпи





Стабильные слои насыпи - слои, сооружаемые из талых или сыпучемерзлых грунтов, плотность которых в насыпи соответствует нормам табл.22.

Нестабильные слои насыпи - слои из мерзлых или талых переувлажненных грунтов, которые в насыпи имеют плотность, не отвечающую нормам табл.22, вследствие чего при оттаивании или длительном действии нагрузок могут возникать деформации слоя.

Приложение 7

Справочное

Слои дорожной одежды



Слои дорожной одежды следует подразделять:

покрытие - верхняя часть дорожной одежды, воспринимающая усилия от колес автотранспортных средств и подвергающаяся непосредственному воздействию атмосферных факторов; покрытие должно обеспечивать необходимые эксплуатационные качества проезжей части; в покрытие входят также слой износа и слои с шероховатой поверхностью;

основание - часть дорожной одежды, обеспечивающая совместно с покрытием перераспределение и снижение давления на расположенные ниже дополнительные слои или грунт земляного полотна;

дополнительные слои основания (морозозащитные, теплоизоляционные, дренирующие и др.) - слои между основанием и верхом рабочего слоя земляного полотна, обеспечивающие морозоустойчивость и дренирование дорожной одежды и верхней части земляного полотна.

Текст документа сверен по:

официальное издание

Госстрой СССР - М: ЦИТП,

1986



Часть 1    |    Часть 2    |    Часть 3    |    Часть 4




Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все СНиПы >>    СНиПы «Полезное >>



Смотрите также: Каталог «Полезное» >>
Компании «Полезное» >>
Статьи (352) >>
ГОСТы (1431) >>
СНиПы (45) >>
СанПиНы (2) >>
Нормативные документы (9) >>
ВСН (12) >>
Подписка на рассылки >>
Задать вопрос в форуме >>
Форум "Бытовая техника и электроника" >>
Форум "Компьютерная помощь" >>
Форум "Бытовая техника" >>
Форум "Правовые вопросы строительства и ремонта" >>
Форум "Согласование перепланировок квартир" >>
Форум "Жилищно-коммунальное хозяйство" >>
Форум "Прочие вопросы" >>
наверх
