СНиП 2.04.02-84 Строительные нормы и правила. Водоснабжение. Наружные сети и сооружения. Часть 11

8. Расстояние от поверхности фильтрующей загрузки до кромок желобов надлежит определять согласно п. 6.113 и табл. 23.



9. Определение потери напора в сорбционном слое из активного угля, расчет и конструирование распределительной системы устройств для подачи промывной воды, желобов и других элементов сорбционных фильтров следует производить согласно пп. 6.103-6.112.



10. Порошкообразный активный уголь надлежит вводить в воду до коагулянта с интервалом времени не менее 10 мин. Дозу угля перед фильтрами следует принимать до 5 мг/л.



11. Транспортирование угольного порошка со склада реагента к установке приготовления угольной пульпы допускается осуществлять гидро- и пневмоспособами. При применении пневмоспособа установка транспортирования угольного порошка должна быть герметизирована и обеспечена средствами пожарной безопасности, местным противовзрывным клапаном и заземлена.



Для дозирования угольной пульпы следует предусмотреть замачивание угля в течение 1 ч в баках с гидравлическим или механическим перемешиванием. Насосы для перекачивания угольной пульпы должны быть стойкими к абразивному воздействию угля. Производительность циркуляционных насосов должна обеспечивать 4-5-кратный обмен замачиваемого реагента в течение времени замачивания.



Концентрацию угольной пульпы следует принимать до 8 %.



12. Трубопроводы для подачи угольной пульпы надлежит рассчитывать при скорости движения пульпы не менее 1,5 м/с; на трубопроводах должны быть предусмотрены ревизии для прочистки, плавные повороты и уклоны согласно п. 6.38.



13. Конструкция дозаторов должна обеспечивать гидравлическое перемешивание пульпы при постоянном уровне ее в дозаторе.



14. Вместимость баков с мешалкой для приготовления раствора перманганата калия следует определять исходя из концентрации раствора реагента 0,5-2 % (по товарному продукту), при этом время полного растворения реагента следует принимать равным 4-6 ч при температуре воды 20 град.С и 2-3 ч при температуре воды 40 град.С.



15. Количество растворных или растворно-расходных баков для перманганата калия должно быть не менее двух (один резервный). Для дозирования раствора перманганата калия следует принимать дозаторы, предназначенные для работы на отстоенных растворах.







Приложение 5

Рекомендуемое





СТАБИЛИЗАЦИОННАЯ ОБРАБОТКА ВОДЫ,

ОБРАБОТКА ИНГИБИТОРАМИ ДЛЯ УСТРАНЕНИЯ КОРРОЗИИ

 СТАЛЬНЫХ И ЧУГУННЫХ ТРУБ





1. При отсутствии данных технологических анализов стабильность воды допускается определять по индексу насыщения карбонатом кальция J







                    (1)



       где





 - водородный показатель, измеренный с помощью рН-метра;







- водородный показатель в условиях насыщения воды карбонатом кальция, определяемый по номограмме рис. 1, исходя из значений содержания кальция









  общего солесодержания Р, щелочности Щ и температуры воды t.







2. Для защиты металлических труб от коррозии и образования бугристых коррозионных отложений стабилизационную обработку воды следует предусматривать при индексе насыщения менее 0,3 более трех месяцев в году.



При определении необходимости стабилизационной обработки воды надлежит учитывать изменение ее качества в результате предшествующей обработки (коагулирования, умягчения, аэрации и т.п.).



3. Для вод, подвергаемых обработке минеральными коагулянтами (сернокислым алюминием, хлорным железом и т.п.), при подсчете индекса насыщения следует учитывать снижение рН и щелочности воды вследствие добавления в нее коагулянта.



Щелочность воды после коагулирования Щ(к), мг-экв/л, следует определять по формуле









                                              (2)





где Щ(0) - щелочность исходной воды (до коагулирования), мг-экв/л;



Д(к) - доза коагулянта в расчете на безводный продукт, мг/л;



е(к)  - эквивалентная масса безводного вещества коагулянта, мг/мг-экв, принимаемая согласно п. 6.19.



Количество свободной двуокиси углерода в воде после коагулирования следует определять по номограмме рис. 2 при известной величине рН коагулированной воды, а при неизвестном рН по формуле









                                                       (3)







       где





 - концентрация двуокиси углерода в исходной воде до коагулирования, мг/л.



При известном значении





по номограмме рис. 2 определяется величина рН воды

после обработки коагулянтом.



4. При положительном индексе насыщения для предупреждения зарастания труб карбонатом кальция воду следует обрабатывать кислотой (серной или соляной), гексаметафосфатом или триполифосфатом натрия.

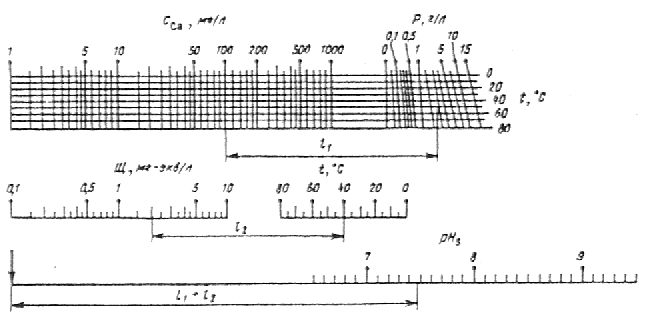

Рис. 1. Номограмма для определения рН насыщения воды карбонатом кальция (рНs)





Пример. Дано:





Щ = 2 мг-экв/л; Р = 3 г/л; t = 40  град.С.



Ответ: рНs = 7,47

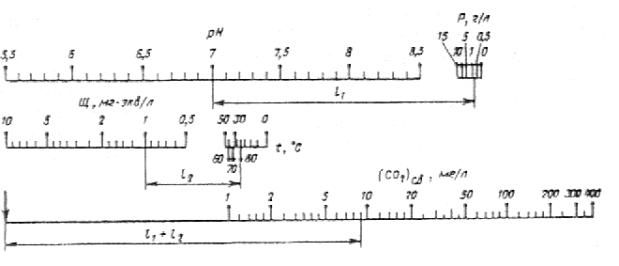

Рис. 2. Номограмма для определения концентрации свободной двуокиси углерода в природной воде (или рН)



Пример. Дано: рН = 7;  Р = 1 г/л; Щ = 1 мг-экв/л; t = 80  град.С.



Ответ:







Дозу кислоты Д(кис), мг/л, (в расчете на товарный продукт) следует определять по формуле







                (4)





       где





- коэффициент, определяемый по номограмме рис. 3;



  Щ

   - щелочность воды до стабилизационной обработки, мг-экв/л;







 - эквивалентная масса кислоты, мг/мг-экв (для серной кислоты - 49, для соляной кислоты  36,5);











 - содержание активной части в товарной кислоте, %.







Дозу гексаметафосфата или триполифосфата натрия (в расчете на





надлежит принимать:





для хозяйственно-питьевых водопроводов - не более 2,5 мг/л (3,5 мг/л в расчете на





для производственных водопроводов - до 4 мг/л.

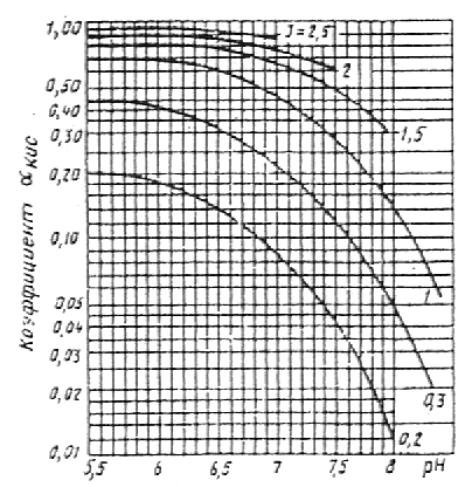

Рис. 3. Номограмма для определения коэффициента



при расчете дозы кислоты



5. При отрицательном индексе насыщения воды карбонатом кальция для получения стабильной воды следует предусматривать ее обработку щелочными реагентами (известью, содой или этими реагентами совместно), гексаметафосфатом или триполифосфатом натрия.





Дозу извести следует определять по формуле











         где





 - доза извести, мг/л, в расчете на СаО;







 - коэффициент, определяемый по номограмме рис. 4 в зависимости от рН воды (до стабилизационной обработки) и индекса насыщения J;







 -  коэффициент, зависящий от температуры воды: при t = 20 град.С -

,



  =1,







при t = 50 град.С   -





 =1,3;

Щ - щелочность воды до стабилизационной обработки, мг-экв/л.

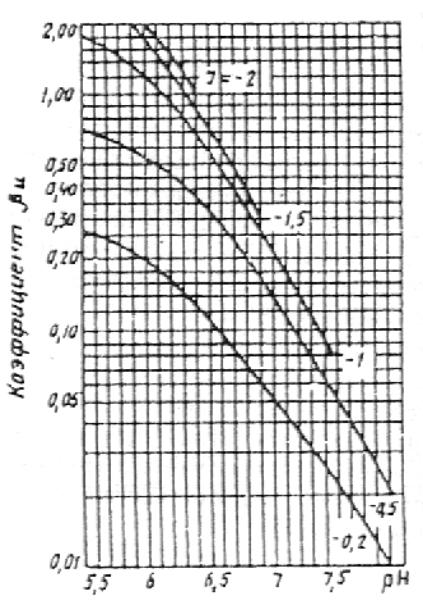

Рис. 4. Номограмма для определения коэффициента





при расчете дозы щелочи





  Дозу соды в расчете на





мг/л, надлежит принимать в 3-3,5 раза больше

дозы извести в расчете на СаО, мг/л.



Если по формуле (5) доза извести





мг-экв/л, получается больше величины



  мг-экв/л,

 определяемой

по формуле







               (6)





то в воду кроме извести в количестве







мг-экв/л, следует вводить также соду, дозу которой



 мг/л, надлежит определять по формуле











              (7)





Следует предусматривать возможность одновременно с введением щелочных реагентов дозировать гексаметафосфат или триполифосфат натрия дозой 0,5-1,5 мг/л (в расчете на





для повышения степени равномерности распределения защитной карбонатной

пленки по длине трубопроводов.



При проектировании систем обработки воды гексаметафосфатом натрия или триполифосфатом натрия (без щелочных реагентов) для борьбы с коррозией стальных и чугунных труб производственных водопроводов следует предусматривать дозы этих реагентов 5-10 мг/л (в расчете

     на





Для хозяйственно-питьевых водопроводов дозы указанных реагентов не должны

превышать 2,5

мг/л в расчете на









В случаях обработки воды гексаметафосфатом или триполифосфатом натрия без щелочных реагентов при вводе в эксплуатацию участков новых трубопроводов для снижения интенсивности коррозии следует предусматривать заполнение их на 2-3 сут раствором гексаметафосфата или триполифосфата натрия концентрацией 100 мг/л (в расчете на Р2О5) с последующим сбросом этого раствора и промывкой трубопроводов водой с дозами указанных реагентов (в расчете на Р2О5): 5-10 мг/л - для производственных водопроводов и 2,5 мг/л - для хозяйственно-питьевых водопроводов.



6. Приготовление растворов гексаметафосфата и триполифосфата натрия для обработки воды должно производиться в растворорасходных баках с антикоррозионной защитой. Концентрацию растворов надлежит принимать от 0,5 до 3 % в расчете на товарные продукты, при этом продолжительность растворения с применением механических мешалок или сжатого воздуха - 4 ч при температуре воды 20 град.С и 2 ч при температуре 50 град.С.



7. При стабилизационной обработке воды следует предусматривать возможность введения щелочных реагентов в смеситель, перед фильтрами и в фильтрованную воду перед вторичным хлорированием.



При введении реагента перед фильтрами и в фильтрованную воду должна быть обеспечена высокая степень очистки щелочных реагентов и их растворов. Приготовление известкового молока и раствора соды и их дозирование следует предусматривать согласно пп. 6.34-6.39.



Введение щелочных реагентов перед смесителями и фильтрами допускается производить в тех случаях, когда это не ухудшает эффекта очистки воды (в частности, снижения цветности).



8. Для формирования защитной пленки карбоната кальция на внутренней поверхности трубопровода в первый период его эксплуатации надлежит предусматривать возможность увеличения доз щелочных реагентов по сравнению с определяемыми по формулам (6) и (7) в два раза, а в дальнейшем длительно на 10-20 % больше определяемой по тем же формулам.



9. Уточнение доз щелочных реагентов, а также продолжительности периода формирования защитной карбонатной пленки производится в процессе эксплуатации трубопровода на основе проведения технологических и химических анализов воды, а также наблюдений за индикаторами коррозии. Этими наблюдениями определяется также целесообразность поддержания небольшого пересыщения воды карбонатом кальция после начального периода формирования защитной карбонатной пленки на стенках труб.



10. При формировании защитной карбонатной пленки в трубопроводах систем хозяйственно-питьевого водоснабжения значение рН обработанной щелочными реагентами воды не должно превышать величины, допускаемой ГОСТ 2874-82.



11. Проектирование стабилизационной обработки маломинерализованных вод с содержанием кальция менее 20-30 мг/л и щелочностью 1-1,5 мг-экв/л следует производить только на основе предпроектных технологических изысканий. При необходимости повышения концентраций в воде кальция Са2+ и гидрокарбонатов (НСО3) следует предусматривать совместную обработку воды двуокисью углерода (СО2) и известью.







Приложение 6

Рекомендуемое





ФТОРИРОВАНИЕ ВОДЫ





1. В качестве реагентов для фторирования воды следует применять кремнефтористый натрий, фтористый натрий, кремнефтористый аммоний, кремнефтористоводородную кислоту.





Примечание. При обосновании допускается по согласованию с Главным санитарно-эпидемиологическим управлением Минздрава СССР применение других фторсодержащих реагентов.





2. Дозу реагентов Д(ф), г/куб.м надлежит определять по формуле









             (1)





где m(ф) - коэффициент, зависящий от места ввода реагента в обрабатываемую воду, принимаемый при вводе в чистую воду - 1, при вводе перед фильтрами при двухступенчатой очистке воды - 1,1;



а(ф) -  необходимое содержание фтора в обрабатываемой воде в зависимости от климатического района расположения населенного пункта, устанавливаемое органами санитарно-эпидемиологической службы, г/куб.м;



Ф - содержание фтора в исходной воде, г/куб.м.



К(ф) - содержание фтора в чистом реагенте, %, принимаемое для натрия кремнефтористого - 61, для натрия фтористого - 45, для аммония кремнефтористого - 64, для кислоты кремнефтористоводородной - 79;



С(ф)  содержание чистого реагента в товарном продукте, %.



3. Ввод фторсодержащих реагентов надлежит предусматривать, как правило, в чистую воду перед ее обеззараживанием. Допускается введение фторсодержащих реагентов перед фильтрами при двухступенчатой очистке воды.



4. При использовании кремнефтористого натрия следует принимать технологические схемы с приготовлением ненасыщенного раствора реагента в расходных баках или насыщенного раствора реагента в сатураторах одинарного насыщения.



При применении фтористого натрия, кремнефтористого аммония и кремнефтористоводородной кислоты следует принимать технологические схемы с приготовлением ненасыщенного раствора в расходных баках.



Для порошкообразных реагентов допускается применение схем с сухим дозированием реагентов.



5. Производительность сатуратора q(с), л/ч (по насыщенному раствору реагента), следует определять по формуле









                       (2)







где q(с) - расход обрабатываемой воды, куб.м/ч;



n(с) -  количество сатураторов;



Р(ф) -  растворимость кремнефтористого натрия, г/л, составляющая при температуре 0 град.С   - 4,3; 20 град.С  - 7,3; 40 град.С - 10,3.



При определении объема сатураторов время пребывания в них раствора следует принимать не менее 5 ч, скорость восходящего потока воды в сатураторе - не более 0,1 м/с.



6. Концентрацию раствора реагента при приготовлении ненасыщенных растворов в расходных баках следует принимать: для кремнефтористого натрия - 0,25 % при температуре раствора 0 град.С и до 0,5% при 25 град.С; фтористого натрия - 2,5 % при 0 град.С; кремнефтористого аммония - 7 % при 0 град.С; кремнефтористоводородной кислоты - 5 % при 0 град.С.



Перемешивание раствора следует производить с помощью механических мешалок или воздуха.



Интенсивность подачи воздуха надлежит принимать 8-10 л/(с·кв.м).



7. Растворы фторсодержащих реагентов должны быть перед использованием отстоены в течение 2 ч.



8. При применении схемы с использованием дозаторов сухого реагента необходимо предусматривать специальную камеру для смешения с водой и растворения отдозированного реагента.



Перемешивание раствора в камере следует предусматривать с помощью гидравлических или механических устройств. При этом концентрацию раствора в камере рекомендуется принимать до 25 % растворимости реагента при данной температуре, а минимальное время пребывания раствора в камере 7 мин.



9. При применении в качестве реагента кремнефтористого натрия, кремнефтористого аммония и кремнефтористоводородной кислоты следует предусматривать мероприятия против коррозии баков, трубопроводов и дозаторов.



10. Фторсодержащие реагенты следует хранить на складе в заводской таре.



Кремнефтористоводородную кислоту следует хранить в баках с выполнением мероприятий, предотвращающих ее замерзание.



11. Помещение фтораторной установки и склада фторсодержащих реагентов должно быть изолировано от других производственных помещений.



Места возможного выделения пыли должны быть оборудованы местными отсосами воздуха, а растаривание кремнефтористого натрия и фтористого натрия должно производиться под защитой шкафного укрытия.



12. При применении фторсодержащих реагентов, учитывая их токсичность, необходимо предусматривать общие и индивидуальные мероприятия по защите обслуживающего персонала.







Приложение 7

Рекомендуемое





УМЯГЧЕНИЕ ВОДЫ





1. Количество воды, подлежащей умягчению, q(у), выраженное в процентах общего количества воды, следует определять по формуле









               (1)





где Ж(о.исх) -  общая жесткость исходной воды, мг-экв/л;



Ж(ос)  - общая жесткость воды, подаваемой в сеть, мг-экв/л;



Ж(у) -  жесткость умягченной воды, мг-экв/л.







Реагентная декарбонизация воды

и известково-содовое умягчение





2. В составе установок для реагентной декарбонизации воды и известково-содового умягчения следует предусматривать: реагентное хозяйство, смесители, осветлители со взвешенным осадком, фильтры и устройства для стабилизационной обработки воды.



В отдельных случаях (см. п. 8) вместо осветлителей со взвешенным осадком могут применяться вихревые реакторы.



3. При декарбонизации остаточная жесткость умягченной воды может быть получена на 0,4-0,8 мг-экв/л больше некарбонатной жесткости, а щелочность 0,8-1,2 мг-экв/л; при известково-содовом умягчении - остаточная жесткость 0,5-1 мг-экв/л и щелочность 0,8-1,2 мг-экв/л. Нижние пределы могут быть получены при подогреве воды до 35-40 град.С.



4. При декарбонизации и известково-содовом умягчении воды известь надлежит применять в виде известкового молока. При суточном расходе извести менее 0,25 т (в расчете на СаО) известь допускается вводить в умягчаемую воду в виде насыщенного известкового раствора, получаемого в сатураторах.



5. Дозы извести Д(и), мг/л, для декарбонизации воды, считая по СаО, надлежит определять по формулам:



а) при соотношении между концентрацией в воде кальция и карбонатной жесткостью







                                                  (2)







б) при соотношении между концентрацией в воде кальция и карбонатной жесткостью







             (3)



     где





     - концентрация в воде свободной двуокиси углерода, мг/л;









  -содержание в воде кальция, мг/л;

Д(к)             - доза коагулянта FeCl3 или FeSO4 (в расчете на безводные продукты), мг/л;



е(к)             - эквивалентная масса активного вещества коагулянта, мг/мг-экв



6. Дозы извести и соды при известково-содовом умягчении воды следует определять по формулам:



доза извести Д(и), мг/л, в расчете на СаО









             (4)







       доза соды Д(с), мг/л, в расчете на











               (5)





       где





- содержание в воде магния, мг/л;





Ж(н.к )         -   некарбонатная жесткость воды, мг-экв/л.



7. В качестве коагулянтов при умягчении воды известью или известью и содой следует применять хлорное железо или железный купорос.



Дозы коагулянта в расчете на безводные продукты





      надлежит

принимать 25  - 35 мг/л с последующим уточнением в процессе эксплуатации водоумягчительной установки.



8. При обосновании допускается производить декарбонизацию или известково-содовое умягчение воды в вихревых реакторах с получением крупки карбоната кальция и ее обжигом в целях утилизации в качестве извести-реагента.



Умягчение воды в вихревых реакторах следует принимать при соотношении





содержании магния в исходной воде не более

15 мг/л и перманганатной окисляемости не более 10 мг О/л.



Окончательное осветление воды после вихревых реакторов следует производить на фильтрах.



9. Для расчета вихревых реакторов следует принимать: скорость входа в реактор 0,8-1 м/с; угол конусности 15-20 град.; скорость восходящего движения воды на уровне водоотводящих устройств 4-6 мм/с.



В качестве контактной массы для загрузки вихревых реакторов следует применять молотый известняк, размолотую крупку карбоната кальция, образовавшуюся в вихревых реакторах, или мраморную крошку.



Крупность зерен контактной массы должна быть 0,2-0,3 мм, количество ее - 10 кг на 1 куб.м объема вихревого реактора. Контактную массу надлежит догружать при каждом выпуске крупки из вихревого реактора.



Известь следует вводить в нижнюю часть реактора в виде известкового раствора или молока. При обработке воды в вихревых реакторах коагулянт добавлять не следует.

 Примечание. При







 декарбонизацию воды следует

производить в осветлителях с доосветлением воды на фильтрах.



10. Для выделения взвеси, образующейся при умягчении воды известью, а также известью и содой, следует применять осветлители со взвешенным осадком (специальной конструкции).



Скорость движения воды в слое взвешенного осадка следует принимать 1,3-1,6 мм/с, вода после осветлителя должна содержать взвешенных веществ не более 15 мг/л.



11. Фильтры для осветления воды, прошедшей через вихревые реакторы или осветлители, следует загружать песком или дробленым антрацитом с крупностью зерен 0,5-1,25 мм и коэффициентом неоднородности 2-2,2. Высота слоя загрузки 0,8-1 м, скорость фильтрования - до 6 м/ч.



Допускается применение двухслойных фильтров.



Фильтры надлежит оборудовать устройствами для верхней промывки.







Натрий-катионитный метод

умягчения воды





12. Натрий-катионитный метод следует применять для умягчения подземных вод и вод поверхностных источников с мутностью не более 5-8 мг/л и цветностью не более 30 град. При натрий-катионировании щелочность воды не изменяется.

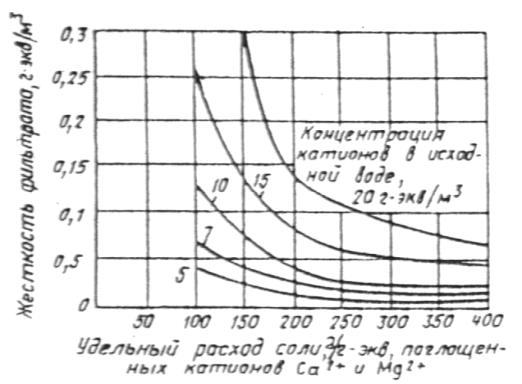

13. При одноступенчатом натрий-катионировании общая жесткость воды может быть снижена до 0,05-0,1 г-экв/куб.м, при двухступенчатом - до 0,01 г-экв/куб.м.



14. Объем катионита W(к), куб.м, в фильтрах первой ступени следует определять по формуле









                  (6)





где q(у) -  расход умягченной воды, куб.м/ч;



Ж(о.исх) - общая жесткость исходной воды, г-экв/куб.м;





- рабочая обменная емкость катионита при натрий-катионировании; г-экв/куб.м;

n(р)   - число регенераций каждого фильтра в сутки, принимаемое в пределах от одной до трех.





15. Рабочую обменную емкость катионита при натрий-катионировании





, г-экв/куб.м,



следует определять по формуле









              (7)







      где





 - коэффициент эффективности регенерации натрий-катионита, учитывающий неполноту регенерации катионита, принимаемый по табл. 1;









-  коэффициент, учитывающий снижение обменной емкости катионита по









  вследствие частичного задержания катионитов









, принимаемый по табл. 2, в которой









- концентрация натрия в исходной воде, г-экв/куб.м

















Таблица 1



Удельный расход поваренной соли на регенерацию катионита, г на г-экв рабочей обменной емкости



100



150



200



250



300



Коэффициент эффективности регенерации катионита





0,62



0,74



0,81



0,86



0,9

Таблица 2









0,01



0,05



0,1



0,5



1



5



10





0,93



0,88



0,83



0,7



0,65



0,54



0,5



Е(полн)  - полная обменная емкость катионита, г-экв/куб.м, определяемая по заводским паспортным данным. При отсутствии таких данных при расчетах допускается принимать: для сульфоугля крупностью 0,5-1,1 мм  500 г-экв/куб.м; для катионита КУ-2 крупностью 0,8-1,2 мм - 1500-1700 г-экв/куб.м;



q(уд) - удельный расход воды на отмывку катионита, куб.м на 1 куб.м катионита, принимаемый равным для сульфоугля - 4 и для КУ-2 - 6.



16. Площадь катионитных фильтров первой ступени F(к), кв.м, следует определять по формуле





                (8)





где   Н(к) - высота слоя катионита в фильтре, принимаемая от 2 до 2,5 м (большую высоту загрузки следует принимать при жесткости воды более 10 г-экв/куб.м);



W(к) - определяется по формуле (6).



Количество катионитных фильтров первой ступени надлежит принимать: рабочих - не менее двух, резервных - один.



17. Скорость фильтрования воды через катионит для напорных фильтров первой ступени при нормальном режиме не должна превышать при общей жесткости воды:



до 5 г-экв/куб.м - 25 м/ч;



5-10 г-экв/куб.м -  15 м/ч;



10-15 г-экв/куб.м - 10 м/ч.



Примечание. Допускается кратковременное увеличение скорости фильтрования на 10 м/ч по сравнению с указанными выше при выключении фильтров на регенерацию или ремонт.





18. Потерю напора в напорных катионитных фильтрах при фильтровании следует определять как сумму потерь напора в коммуникациях фильтра, в дренаже и катионите. Потерю напора в фильтре следует принимать по табл. 3.



Таблица 3





Высота слоя, м, катионита крупностью 0,5-1,1 мм

Потери напора, м, в напорном катионитном фильтре при скорости фильтрования, м/ч

или 0,8-1,2 мм

5

10

15

20

25



2



4



5



5,5



6



7

2,5



4,5

5,5

6

6,5

7,5



19. В открытых катионитных фильтрах слой воды над катионитом следует принимать 2,5 - 3 м и скорость фильтрования не более 15 м/ч.



20. Интенсивность подачи воды для взрыхления катионита следует принимать 4 л/(с·кв.м) при крупности зерен катионита 0,5-1,1 мм и 5 л/(с·кв.м) при крупности 0,8-1,2 мм. Продолжительность взрыхления надлежит принимать 20-30 мин. Подачу воды на взрыхление катионита следует предусматривать согласно п. 6.117.



21. Регенерацию загрузки катионитных фильтров следует предусматривать технической поваренной солью. Расход поваренной соли Р(с) кг, на одну регенерацию натрий-катионитного фильтра первой ступени следует определять по формуле









                 (9)





где f(к) - площадь одного фильтра, кв.м;



Н(к) -  высота слоя катионита в фильтре, м, принимаемая согласно п. 16;







- рабочая обменная емкость катионита, г-экв/куб.м, принимаемая согласно п. 15;





а(с) -  удельный расход соли на 1 г-экв рабочей обменной емкости катионита, принимаемый 120-150 г/г-экв для фильтров первой ступени при двухступенчатой схеме и 150-200 г/г-экв при одноступенчатой схеме.



Жесткость умягченной воды при различных удельных расходах соли приведена на рис. 1.







Рис. 1. График для определения остаточной жесткости воды, умягченной одноступенчатым натрий-катионированием





Концентрацию регенерационного раствора для фильтров первой ступени следует принимать 5-8%.



Скорость фильтрования регенерационного раствора через катионит фильтров первой ступени следует принимать 3-4 м/ч; скорость фильтрования исходной воды для отмывки катионита - 6-8 м/ч, удельный расход отмывочной воды -  5-6 куб.м на 1куб.м катионита.



22. Натрий-катионитные фильтры второй ступени следует рассчитывать согласно пп. 20, 21, при этом следует принимать: высоту слоя катионита -  1,5 м; скорость фильтрования - не более 40 м/ч; удельный расход соли для регенерации катионита в фильтрах второй ступени 300-400 г на 1 г-экв задержанных катионов жесткости; концентрацию регенерационного раствора - 8-12 %.



Потерю напора в фильтре второй ступени следует принимать 13-15 м.



Отмывку катионита в фильтрах второй ступени надлежит предусматривать фильтратом первой ступени.



При расчете фильтров второй ступени общую жесткость поступающей на них воды следует принимать 0,1 г-экв/куб.м, рабочую емкость поглощения катионита  - 250-300 г-экв/куб.м.



23. При обосновании для умягчения воды повышенной минерализации допускается применение схем противоточного или ступенчато-противоточного натрий-катионирования.







Водород-натрий-катионитный метод

умягчения воды





24. Водород-натрий-катионитный метод следует принимать для удаления из воды катионов жесткости (кальция и магния) и одновременного снижения щелочности воды.



Этот метод следует применять для обработки подземных вод и вод поверхностных источников с мутностью не более 5-8 мг/л и цветностью не более 30 град.



Умягчение воды надлежит принимать по схемам:



параллельного водород-натрий-катионирования, позволяющего получить фильтрат общей жесткостью 0,1 г-экв/куб.м с остаточной щелочностью 0,4 г-экв/куб.м; при этом суммарное содержание хлоридов и сульфатов в исходной воде должно быть не более 4 г-экв/куб.м и натрия не более 2 г-экв/куб.м.



последовательного водород-натрий-катионирования с "голодной" регенерацией водород-катионитных фильтров; при этом общая жесткость фильтрата составит 0,01 г-экв/куб.м, щелочность - 0,7 г-экв/куб.м;



водород-катионирования с «голодной» регенерацией и последующим фильтрованием через буферные саморегенерирующиеся катионитные фильтры; при этом общая жесткость фильтрата будет на 0,7-1,5 г-экв/куб.м выше некарбонатной жесткости исходной воды, щелочность фильтрата - 0,7-1,5 г-экв/куб.м. Катионитные буферные фильтры допускается не предусматривать, если не требуется поддержания остаточной жесткости, щелочности и рН в строго определенных пределах. Следует предусматривать возможность регенерации буферных фильтров раствором технической поваренной соли.



25. Соотношения расходов воды, подаваемой на водород-катионитные и натрий-катионитные фильтры при умягчении воды параллельным водород-натрий-катионированием, следует определять по формулам:



расход воды, подаваемой на водород-катионитные фильтры, куб.м/ч,







             (10)







расход воды, подаваемой на натрий-катионитные фильтры





, куб.м/ч,









                                                       (11)







где q(пол)  -  полезная производительность водород-натрий-катионитной установки, куб.м/ч;







  и





полезная производительность соответственно водород-катионитных и

натрий-катионитных фильтров, куб.м/ч;



Щ(о) - щелочность исходной воды, г-экв/куб.м;



Щ(у) - требуемая щелочность умягченной воды, г-экв/куб.м;



А - суммарное содержание в умягченной воде анионов сильных кислот (сульфатов, хлоридов, нитратов и др.), г-экв/куб.м.





Примечания: 1. Водород-катионитные фильтры могут быть использованы и как натрий-катионитные, поэтому должна быть предусмотрена возможность регенерации двух-трех водород-катионитных фильтров раствором технической поваренной соли.



Часть 1    |    Часть 2    |    Часть 3    |    Часть 4    |    Часть 5    |    Часть 6    |    Часть 7    |    Часть 8    |    Часть 9    |    Часть 10    |    Часть 11    |    Часть 12    |    Часть 13    |    Часть 14




Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все СНиПы >>    СНиПы «Водоснабжение, канализация >>



Смотрите также: Каталог «Водоснабжение, канализация» >>
Компании «Водоснабжение, канализация» >>
Статьи (192) >>
ГОСТы (126) >>
СНиПы (8) >>
СанПиНы (8) >>
Нормативные документы (4) >>
ВСН (1) >>
Задать вопрос в форуме >>
Подписка на рассылки >>
Copyright © 1999-2024 ВашДом.Ру - проект группы «Текарт»
По вопросам связанным с работой портала вы можете связаться с нашей службой поддержки или оставить заявку на рекламу.
Политика в отношении обработки персональных данных
наверх
