ГОСТ Р ЕН 825-2008 Изделия теплоизоляционные, применяемые в строительстве. Методы измерения отклонения от плоскостности

     ГОСТ Р EH 825-2008

Группа Ж19

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ИЗДЕЛИЯ ТЕПЛОИЗОЛЯЦИОННЫЕ,

ПРИМЕНЯЕМЫЕ В СТРОИТЕЛЬСТВЕ

Методы измерения отклонения от плоскостности

Thermal insulating products for building applications.

Methods for measurement of deviation from flatness

ОКС 91.100.60

Дата введения 2009-01-01

Предисловие

Цели  и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"

Сведения  о стандарте

1  ПОДГОТОВЛЕН Некоммерческим партнерством "Производители современной минеральной изоляции "Росизол" на основе выполненного Открытым акционерным обществом "Центр методологии нормирования и стандартизации в строительстве" (ОАО "ЦНС") аутентичного перевода европейского стандарта, указанного в пункте 4

2  ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"

3  УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 11 марта 2008 г. N 37-ст

4  Настоящий стандарт идентичен европейскому стандарту ЕН 825:1994 "Теплоизоляционные изделия, применяемые в строительстве - Определение отклонения от плоскостности" (EN 825:1994 "Thermal insulating products for building applications - Determination of flatness").

Наименования  настоящего стандарта и раздела 5 изменены по отношению к европейскому стандарту для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5)

5  ВВЕДЕН ВПЕРВЫЕ

Информация  об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном caйте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Введение

Применение  настоящего стандарта, устанавливающего метод измерения отклонения от плоскостности, позволяет получить адекватную оценку качества теплоизоляционных материалов, производимых в Российской Федерации и странах ЕС, обеспечить конкурентоспособность российской продукции на международном рынке, активизировать участие Российской Федерации в работе по международной стандартизации.

Настоящий  стандарт не отменяет метод определения отклонения от плоскостности, установленный ГОСТ 17177-94, который применяют, когда это технически целесообразно и обосновано.

     1 Область применения

Настоящий  стандарт распространяется на теплоизоляционные изделия, применяемые в строительстве (далее - изделия), и устанавливает требования к средствам и методике измерений отклонения от плоскостности полноразмерных изделий.

     2 Нормативные ссылки

Настоящий  стандарт не содержит нормативных ссылок.

     3 Термины и определения

В  настоящем стандарте применен следующий термин с соответствующим определением:

3.1  отклонение от плоскостности (deviation from flatness): Максимальное расстояние между изделием, расположенным на плоском основании выпуклой стороной вверх, и этим основанием.

     4 Сущность метода

Измеряют  максимальное расстояние между изделием, расположенным на плоском основании, и этим основанием.

     5 Средства измерений и вспомогательное оборудование

5.1  Плоское основание. Размеры основания должны превышать размеры измеряемого образца по длине и ширине.

5.2  Металлическая линейка или металлическая рулетка с ценой деления 1 мм, погрешностью измерения не более 0,5 мм.

5.3  Жесткая рама с подвижным измерительным прибором, состоящим из диска диаметром 30 мм, прикрепленного к градуированному штифту или круговой шкале с ценой деления не более 0,5 мм. Нагрузка, с которой прибор воздействует на образец, должна быть (2,0±0,1) Н.

Примечание  - Допускается использовать другие средства измерения, обеспечивающие получение результата с указанной погрешностью.

     6 Образцы для измерений

6.1  Размеры образцов

В  качестве образцов для измерений применяют полноразмерные изделия.

6.2  Число образцов

Число  образцов должно быть указано в стандарте на конкретное изделие.

Примечание  - При отсутствии стандарта на конкретное изделие число образцов для измерений может быть согласовано между заинтересованными сторонами.

6.3  Кондиционирование образцов

Образцы  перед измерениями выдерживают не менее 6 ч при температуре (23±5) °С. В случае разногласий образцы выдерживают при температуре (23±2) °С и относительной влажности воздуха (50±5)% в течение времени, указанного в стандарте на конкретное изделие.

     7 Методика проведения измерений

7.1  Условия измерений

Измерения  проводят при температуре (23±5) °С. В случае разногласий измерения проводят при температуре (23±2) °С и относительной влажности воздуха (50±5)%.

7.2  Проведение измерений

7.2.1  Образец укладывают на плоское основание выпуклой лицевой гранью вверх. Если визуально наблюдается отклонение от плоскостности только по длине или только по ширине, измерения проводят в соответствии с 7.2.2 [см. рисунок 1а), b)]. Если отклонение от плоскостности наблюдается как по длине, так и по ширине (покоробленное изделие), измерения проводят в соответствии с 7.2.3 (см. рисунок 2).

7.2.2  Металлической рулеткой или линейкой измеряют максимальное расстояние от нижней грани образца до плоского основания с погрешностью не более 0,5 мм.

7.2.3  При помощи измерительного прибора (см. 5.3) определяют точки, в которых расстояние от верхней лицевой грани образца до плоского основания является максимальным и минимальным, как показано на рисунке 2. Измеряют в этих точках максимальное и минимальное расстояния от верхней лицевой грани образца до плоского основания с погрешностью не более 0,5 мм.

Если  образец касается только трех точек плоского основания, то применяют альтернативные методы измерений отклонения от плоскостности, при этом проводят все необходимые измерения.

     8 Обработка и представление результатов измерений

Для  образцов с отклонением от плоскостности только по одному размеру (по длине или ширине) за отклонение от плоскостности принимают измеренное максимальное значение отклонения, выраженное в миллиметрах.

Для  покоробленных изделий отклонение от плоскостности , мм, вычисляют по формуле

.

     9 Точность метода

Примечание  - Настоящий стандарт не содержит данных о точности метода, однако при его последующем пересмотре такие данные будут в него включены.

     10 Отчет об измерениях

Отчет  об измерениях должен содержать:

a)  ссылку на настоящий стандарт;

b)  идентификацию изделия:

1)  наименование изделия, предприятия-изготовителя или поставщика,

2)  код маркировки,

3)  вид изделия,

4)  вид упаковки,

5)  форму поставки изделия в лабораторию,

6)  дополнительную информацию, если это необходимо, например номинальную толщину, номинальную плотность;

с)  методику проведения измерений:

1)  сведения о подготовке к измерениям: порядок отбора образцов, например, кто проводил отбор образцов, место отбора,

2)  условия кондиционирования образцов,

3)  любые отклонения от требований, приведенных в разделах 6 и 7, если они имели место,

4)  дату проведения измерений,

5)  общую информацию о процедуре проведения измерений,

6)  обстоятельства, которые могли повлиять на результаты измерений.

Примечание  - Сведения об оборудовании и о лаборанте, проводившем измерения, должны находиться в лаборатории, однако в отчете их не указывают;

d)  результаты измерений: результаты каждого отдельного измерения и максимальные значения отклонения от плоскостности по длине и ширине; максимальное значение отклонения от плоскостности покоробленных изделий, измеренное в соответствии с 7.2.3.

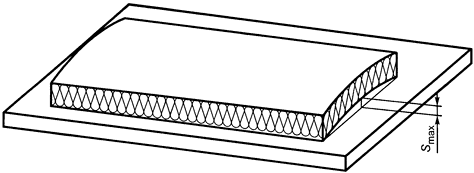

a) Измерение отклонения от плоскостности по длине

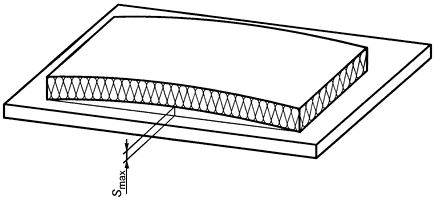

b) Измерение отклонения от плоскостности по ширине

Рисунок 1 - Измерение отклонения от плоскостности

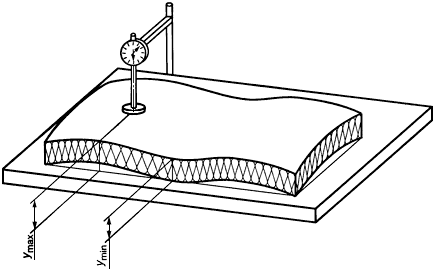

Рисунок 2 - Измерение максимального и минимального расстояний
