ГОСТ 8240-97.

Швеллеры стальные горячекатаные.

Сортамент (с Изменением N 1)

ГОСТ 8240-97

Группа В22

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ШВЕЛЛЕРЫ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ

Сортамент

Hot-rolled steel channels. Assortment

МКС 77.140.70

ОКП 29 2500

Дата введения 2002-01-01

Предисловие

1 РАЗРАБОТАН Межгосударственным техническим комитетом по стандартизации МТК 327, Украинским государственным научно-исследовательским институтом металлов

ВНЕСЕН Государственным комитетом Украины по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 11 от 23 апреля 1997 г.)За принятие проголосовали:

3 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 5 апреля 2001 г. N 166-ст межгосударственный стандарт ГОСТ 8240-97 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2002 г.

4 ВЗАМЕН ГОСТ 8240-89

5 ПЕРЕИЗДАНИЕВНЕСЕНЫ поправки, опубликованные в ИУС N 12, 2004 год, ИУС N 10, 2009 год, ИУС N 10, 2013 год

Поправки внесены изготовителем базы данных

ВНЕСЕНО Изменение N 1, принятое Межгосударственным Советом по стандартизации, метрологии и сертификации по переписке (протокол от 06.06.2008 N 33). Государство-разработчик Украина. Приказом Росстандарта от 14.11.2011 N 541-ст введено в действие на территории РФ с 01.09.2012

Изменение N 1 внесено изготовителем базы данных и опубликовано в ИУС N 2, 2012 год

1 Область применения

Настоящий стандарт устанавливает сортамент стальных горячекатаных швеллеров общего и специального назначения высотой от 50 до 400 мм и шириной полок от 32 до 115 м.

2 Основные параметры и размеры

2.1 По форме и размерам швеллеры изготовляют следующих серий:

У - с уклоном внутренних граней полок;

П - с параллельными гранями полок;

Э - экономичные с параллельными гранями полок;

Л - легкой серии с параллельными гранями полок;

С - специальные.

Условные обозначения величин, характеризующих свойства швеллера

h - высота (швеллера);

b - ширина полки;

s - толщина стенки;

t - толщина полки;

R - радиус внутреннего закругления;

r - радиус закругления полки;

X₀ - расстояние от оси Y−Y до наружной грани стенки;

Δ - перекос полки;

ƒ - прогиб стенки по высоте сечения профиля;

F - площадь поперечного сечения;

I - момент инерции;

W - момент сопротивления;

i - радиус инерции;

S_x - статический момент полусечения.

2.2 Поперечное сечение швеллеров серий У, С должно соответствовать приведенному на рисунке 1, серий П, Э, Л - на рисунке 2.

Рисунок 1. Поперечное сечение швеллеров серий У, С

Рисунок 2. Поперечное сечение швеллеров серий П, Э, Л

2.3 Размеры швеллеров, площадь поперечного сечения, масса 1 м и справочные значения для осей должны соответствовать приведенным в таблицах 1-5.

Таблица 1

Швеллеры с уклоном внутренних граней полок

Таблица 2

Швеллеры с параллельными гранями полок

Таблица 3

Швеллеры экономичные с параллельными гранями полок

Таблица 4

Швеллеры легкой серии с параллельными гранями полок

Таблица 5

Швеллеры специальные

2.3.1 Площадь поперечного сечения и масса 1 м швеллера вычислены по номинальным размерам, плотность стали принята равной 7,85 г/см³.

2.3.2 Значения радиусов закругления, уклона внутренних граней полок, указанных на рисунках 1 и 2 и приведенных в таблицах 1-5, используют для построения калибров и на профиле не контролируют.

2.4 Форма швеллера и предельные отклонения размеров должны соответствовать приведенным на рисунках 1-3 и в таблицах 6 и 7.

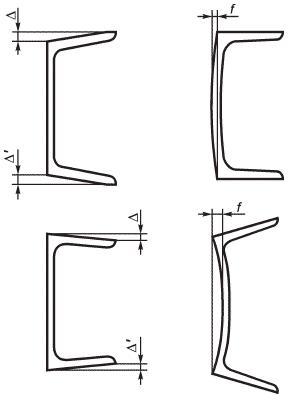

Рисунок 3

Таблица 6

Предельные отклонения параметров

В миллиметрах

Таблица 7

Допустимые значения перекоса полок

В миллиметрах

(Измененная редакция, Изм. N 1).

2.4.1 Уклон внутренних граней полок швеллеров серии У должен быть в пределах от 4% до 10%.

По соглашению потребителя с изготовителем уклон внутренних граней полок не должен превышать 8% при h ≤ 300 мм и 5% при h > 300 мм.

2.4.2 В зависимости от величин перекоса полок швеллеры изготовляют высокой, повышенной и обычной категории точности.

Допустимые значения перекоса полок не должны превышать приведенных в таблице 7.

(Введен дополнительно, Изм. N 1).

2.5 Притупление прямых углов швеллеров до N 20 не должно превышать 2,5 мм, свыше N 20 - 3,5 мм. Притупление внешних углов не контролируют.

2.6 Швеллеры изготовляют длиной от 2 до 12 м, по соглашению потребителя с изготовителем - длиной свыше 12 м:

• мерной длины;
• мерной длины с немерной в количестве не более 5% массы партии;
• кратной мерной длины;
• кратной мерной длины с немерной в количестве не более 5% массы партии;
• немерной длины;
• ограниченной длины в пределах немерной.

2.7 Предельные отклонения по длине швеллеров мерной и кратной мерной длины не должны превышать:

• +40 мм - при длине от 2 до 8 м включ.;
• +[40+5(l−8)] мм, но не более 100 мм - при длине св. 8 м,

где l - длина швеллера, м.

2.8 Швеллеры должны быть обрезаны. Косина реза не должна выводить длину швеллеров за предельные отклонения по длине.

Длина отдельного швеллера - это наибольшая длина условно вырезанной штанги с торцами, перпендикулярными к продольной оси.

2.9 Кривизна швеллера в горизонтальной и вертикальной плоскостях не должна превышать 0,2% длины; по соглашению изготовителя с потребителем - до 0,15% длины.

2.10 Предельные отклонения по массе не должны превышать ±4% для партии и ±6% для отдельного швеллера.

Отклонение от массы - это разность между фактической массой в состоянии поставки и рассчитанной по данным таблиц 1- 5.

При расчете массы партии к метражу швеллеров мерной или кратной мерной длины прибавляют 0,5 от суммы предельных отклонений по длине швеллеров в партии.

2.11 Размеры и геометрическую форму швеллера контролируют на расстоянии не менее 500 мм от торца. Высоту швеллера контролируют в плоскости стенки, толщину стенки - у торца профиля.

Ключевые слова: швеллеры горячекатаные, сортамент, параметры, размеры, предельные отклонения, справочные величины
