ГОСТ Р ЕН 824-2008 Изделия теплоизоляционные, применяемые в строительстве. Методы измерения отклонения от прямоугольности

     ГОСТ Р EH 824-2008

Группа Ж19

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ИЗДЕЛИЯ ТЕПЛОИЗОЛЯЦИОННЫЕ, ПРИМЕНЯЕМЫЕ В СТРОИТЕЛЬСТВЕ

Методы измерения отклонения от прямоугольности

Thermal insulating products for building applications.

Methods for measurement of deviation from squareness

ОКС 91.100.60

Дата введения 2009-01-01

Предисловие

Цели  и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"

Сведения  о стандарте

1  ПОДГОТОВЛЕН Некоммерческим партнерством "Производители современной минеральной изоляции "Росизол"" на основе выполненного Открытым акционерным обществом "Центр методологии нормирования и стандартизации в строительстве" (ОАО "ЦНС") аутентичного перевода европейского стандарта, указанного в пункте 4

2  ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"

3  УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 11 марта 2008 г. N 36-ст

4  Настоящий стандарт идентичен европейскому стандарту ЕН 824:1994 "Теплоизоляционные изделия, применяемые в строительстве - Определение отклонения от прямоугольности" (EN 824:1994 "Thermal insulating products for building applications - Determination of squareness").

Наименования  настоящего стандарта и раздела 5 изменены по отношению к европейскому стандарту для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5)

5  ВВЕДЕН ВПЕРВЫЕ

Информация  об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Введение

Применение  настоящего стандарта, устанавливающего методы измерения отклонения от прямоугольности по длине, ширине и толщине изделия позволяет получить адекватную оценку качества теплоизоляционных материалов, производимых в Российской Федерации и странах ЕС, обеспечить конкурентоспособность российской продукции на международном рынке, активизировать участие Российской Федерации в работе по международной стандартизации.

Настоящий  стандарт не отменяет метод определения отклонения от прямоугольности, установленный ГОСТ 17177-94, который применяют, когда это технически и экономически целесообразно и обосновано.

     1 Область применения

Настоящий  стандарт распространяется на теплоизоляционные изделия, применяемые в строительстве (далее - изделия), и устанавливает требования к средствам и методике измерений отклонения от прямоугольности по длине, ширине и/или толщине полноразмерных изделий с прямыми боковыми гранями.

Для  изделий, имеющих другую форму, например изделий с профилированными боковыми гранями, приведенные методы измерений могут применяться с учетом формы изделия.

     2 Нормативные ссылки

Настоящий  стандарт не содержит нормативных ссылок.

     3 Термины и определения

В  настоящем стандарте применен следующий термин с соответствующим определением:

3.1  отклонение от прямоугольности (deviation from squareness): Расстояние от одной из измерительных граней поверочного угольника до боковой грани изделия на заданном расстоянии от угла (см. рисунки 1-3).

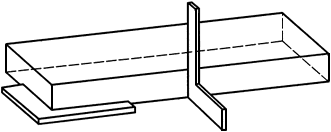

Рисунок 1 - Измерения отклонения от прямоугольности по длине, ширине и толщине (см. также рисунки 2 и 3)

- длина или ширина изделия в зависимости от угла, по которому проводят измерение;

  - отклонение от прямоугольности по длине или ширине;

  - длина внутренней измерительной грани угольника

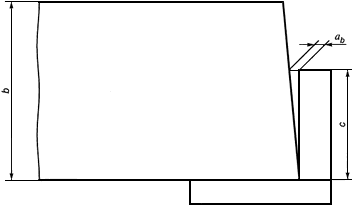

Рисунок 2 - Измерения отклонения от прямоугольности по длине и ширине

- толщина изделия; - отклонение от прямоугольности по толщине

Рисунок 3 - Измерение отклонения от прямоугольности по толщине

     4 Сущность метода

Прикладывают  металлический поверочный угольник к боковым граням изделия и измеряют расстояние между одной из измерительных граней угольника и боковой гранью изделия (см. рисунок 1).



     5 Средства измерений и вспомогательное оборудование

5.1  Плоское основание.

Размеры  плоского основания должны превышать размеры измеряемого образца по длине и ширине.

5.2  Металлическая линейка или металлическая рулетка с ценой деления 1 мм, погрешностью измерения не более 0,5 мм.

5.3  Металлический поверочный угольник, длина внутренних измерительных граней которого не менее 500 мм, отклонение угольника от прямоугольности - ±0,1 мм при измерении на расстоянии 500 мм от угла.

Примечание  - Допускается использовать другие средства измерений, обеспечивающие получение результата с указанной погрешностью.

     6 Образцы для измерений

6.1  Размеры образцов

В  качестве образцов для измерений применяют полноразмерные изделия.

6.2  Число образцов

Число  образцов должно быть указано в стандарте на конкретное изделие.

Примечание  - При отсутствии стандарта на конкретное изделие число образцов может быть согласовано между заинтересованными сторонами.

6.3  Кондиционирование образцов

Образцы  перед измерением выдерживают не менее 6 ч при температуре (23±5) °С. В случае разногласий образцы выдерживают при температуре (23±2) °С и относительной влажности воздуха (50±5)% в течение времени, указанного в стандарте на конкретное изделие.

     7 Методика проведения измерений

7.1  Измерения отклонения от прямоугольности по длине и ширине

7.1.1  Условия измерений

Измерения  проводят при температуре (23±5) °С. В случае разногласий измерения проводят при температуре (23±2) °С и относительной влажности воздуха (50±5)%.

7.1.2  Проведение измерений

Образец  укладывают на плоскую поверхность и измеряют отклонение от прямоугольности по длине и ширине следующим образом:

a)  металлический угольник одной из внутренних измерительных граней располагают вдоль боковой грани образца, а второй - вдоль смежной с ней боковой грани образца, как показано на рисунке 2;

b)  измеряют расстояние между гранью образца и измерительной гранью металлического угольника на расстоянии от угла с погрешностью не более 0,5 мм, где:

1)  принимают равным , если менее 500 мм ( - максимальная ширина или длина образца, см. рисунок 2);

2)  принимают равным длине внутренней измерительной грани угольника, если равно или более 500 мм (см. рисунок 2);

c)  измерения повторяют для всех углов образца, меньших или равных 90°;

d)  при наличии любого значительного отклонения от прямолинейности ребер по длине или ширине образца определяют максимальное отклонение от прямолинейности в миллиметрах (см. рисунок 4).

Рисунок 4 - Измерение отклонения от прямолинейности ребер

7.2  Измерения отклонения от прямоугольности по толщине

7.2.1  Условия измерений

Измерения  проводят при температуре (23±5) °С. В случае разногласий измерения проводят при температуре (23±2) °С и относительной влажности воздуха (50±5)%.

7.2.2  Проведение измерений

Образец  укладывают на плоское основание и измеряют отклонение от прямоугольности по толщине следующим образом:

a)  помещают металлический угольник на плоское основание так, чтобы он соприкасался с одной из боковых граней образца, как показано на рисунке 3;

b)  измеряют расстояние между гранью образца и измерительной гранью угольника с погрешностью не более 0,5 мм в точке наибольшего отклонения измерительной грани поверочного угольника от грани образца;

c)  измерения повторяют для остальных граней образца;

d)  образец переворачивают и повторяют измерения в соответствии с перечислениями а)-с);

e)  за отклонение от прямоугольности по толщине принимают наибольшее из полученных значений.

     8 Обработка и представление результатов измерений

8.1  Вычисление отклонения от прямоугольности по длине и ширине

Отклонение  от прямоугольности граней изделия по длине и ширине вычисляют по формуле

,

где - измеренное расстояние от грани изделия до измерительной грани угольника, мм;

       - расстояние, измеренное в соответствии с 7.1.2, мм.

Отклонение  от прямоугольности , мм/м, округляют до 1 мм/м.

8.2  Вычисление отклонения от прямоугольности по толщине

Отклонение  от прямоугольности граней изделия по толщине , мм, вычисляют по формуле

,

где - максимальное измеренное расстояние от грани образца до измерительной грани угольника, мм.

Значение  округляют до 1 мм и записывают толщину образца.

     9 Точность метода

Примечание  - Настоящий стандарт не содержит данных о точности метода, однако при его последующем пересмотре такие данные будут в него включены.

     10 Отчет об измерениях

Отчет  об измерениях должен содержать:

a)  ссылку на настоящий стандарт;

b)  идентификацию изделия:

1)  наименование изделия, предприятия-изготовителя или поставщика,

2)  код маркировки,

3)  вид изделия,

4)  вид упаковки,

5)  форму поставки изделия в лабораторию,

6)  дополнительную информацию (если необходимо), например номинальную толщину, номинальную плотность;

c)  методику проведения измерений:

1)  порядок отбора образцов, например, кто и где проводил отбор образцов,

2)  условия кондиционирования образцов,

3)  любые отклонения от требований, приведенных в разделах 6 и 7, если они имели место,

4)  дату проведения измерений,

5)  общую информацию о процедуре измерений,

6)  обстоятельства, которые могли бы повлиять на результаты измерений.

Примечание  - Сведения об оборудовании и о лаборанте, проводившем измерения, должны находиться в лаборатории, однако в отчете их не указывают;

d)  результаты измерений: результаты каждого отдельного измерения и максимальное значение отклонения граней изделия от прямоугольности по длине, мм/м; результаты каждого отдельного измерения и максимальное значение отклонения от прямоугольности граней изделия по ширине, мм/м; максимальное значение отклонения от прямоугольности граней изделия по толщине, мм; максимальное отклонение ребер изделия от прямолинейности, мм.
