ГОСТ 8.140-2009 ГСИ. Государственная поверочная схема для средств измерений теплопроводности твердых тел в диапазоне от 0,02 до 20 Вт/(м.К) при температуре от 90 до 1100 К

Государственная система обеспечения единства измерений

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ
ИЗМЕРЕНИЙ ТЕПЛОПРОВОДНОСТИ ТВЕРДЫХ ТЕЛ В ДИАПАЗОНЕ
от 0,02 до 20 Вт/(м К) ПРИ ТЕМПЕРАТУРЕ от 90 до 1100 К

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева») Федерального агентства по техническому регулированию и метрологии

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 20 мая 2009 г. № 37)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 10 декабря 2009 г. № 665-ст межгосударственный стандарт ГОСТ 8.140-2009 введен в действие непосредственно в качестве национального стандарта Российской Федерации с 1 января 2011 г.

5 ВЗАМЕН ГОСТ 8.140-82

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст изменений - в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»

Содержание

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Дата введения - 2011-01-01

1 Область применения

Настоящий стандарт распространяется на средства измерений теплопроводности твердых тел в диапазоне от 0,02 до 20 Вт/(м·К) при температуре от 90 до 1100 К и устанавливает порядок передачи размера единицы теплопроводности твердых тел - ватта на метр-кельвин (Вт/(м·К)) от государственного первичного эталона этим средствам измерений при помощи рабочих эталонов с указанием погрешностей, неопределенности и основных методов поверки.

2 Государственный первичный эталон

2.1 Государственный первичный эталон состоит из комплекса следующих средств измерений, предназначенных для воспроизведения единицы и передачи ее размера методом прямых измерений и компарирования:

- установки А-1 - в диапазоне от 0,02 до 0,2 Вт/(м·К) при температуре от 250 до 350 К;

- установки А-2 - в диапазоне от 0,1 до 5 Вт/(м·К) при температуре от 90 до 350 К;

- установки А-3 - в диапазоне от 5 до 20 Вт/(м·К) при температуре от 300 до 1100 К;

- набора однозначных и многозначных мер теплопроводности.

2.2 Диапазон значений теплопроводности, воспроизводимых эталоном, составляет от 0,02 до 20 Вт/(м·К) при температуре от 90 до 1100 К.

2.3 Государственный первичный эталон воспроизводит единицу теплопроводности и передает ее размер со среднеквадратичным отклонением результатов в относительной форме S₀, не превышающим 0,2 % при пяти независимых измерениях.

Неисключенная систематическая погрешность в относительной форме Θ₀ не превышает 0,6 % для установки А-1 и 2 % - для других установок.

Стандартная неопределенность, оцениваемая по типу А, u_оА не превышает при пяти независимых измерениях 0,2 %.

Стандартная неопределенность, оцениваемая по типу В, u_оВ не превышает 0,3% для установки А-1 и 0,9 % - для других установок.

Нестабильность v₀ эталона за один год не превышает 0,3 %.

2.4 Государственный первичный эталон применяют для передачи размера единицы теплопроводности рабочим эталонам методом прямых измерений или сличением с помощью компаратора и рабочим средствам измерений методом прямых измерений.

3 Рабочие эталоны

3.1 В качестве рабочих эталонов применяют однозначные и многозначные меры теплопроводности, аттестованные и поверенные в установленном порядке в диапазоне измерений.

3.2 Доверительные границы относительных погрешностей рабочих эталонов δ₀ при доверительной вероятности Р = 0,95 составляют от 2 % до 5 %.

3.3 Рабочие эталоны применяют для поверки рабочих средств измерений методом прямых измерений.

4 Рабочие средства измерений

4.1 В качестве рабочих средств измерений применяют приборы для измерений теплопроводности твердых тел в диапазоне от 0,02 до 20 Вт/(м·К) при температуре от 90 до 1100 К.

4.2 Пределы допускаемых основных относительных погрешностей рабочих средств измерений Д₀ составляют от 2 % до 15 %.

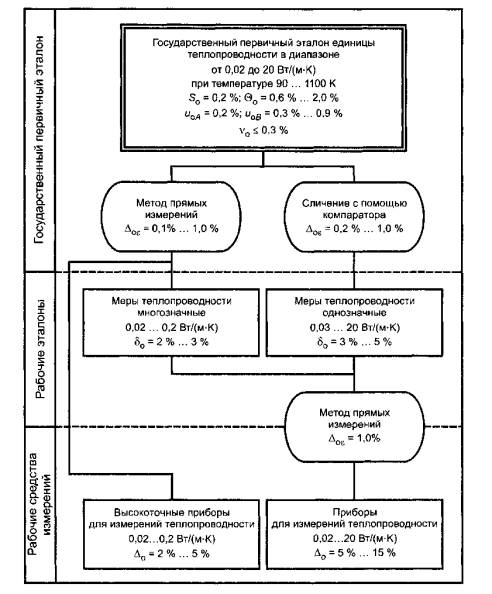

Приложение А (обязательное)
Государственная поверочная схема для средств измерений теплопроводности твердых тел в диапазоне от 0,02 до 20 Вт/(м К) при температуре от 90 до 1100 К

где Δ_0ε - относительная погрешность передачи размера единицы величины (поверки, калибровки)

Ключевые слова: государственный первичный эталон, рабочий эталон, рабочее средство измерений, государственная поверочная схема, теплопроводность, мера теплопроводности, твердое тело, температура.
