МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИЗДЕЛИЯ ИЗ ДРЕВЕСИНЫ И ДРЕВЕСНЫХ МАТЕРИАЛОВ

Параметры шероховатости поверхности

ГОСТ 7016-82*

Постановлением Государственного комитета СССР по стандартам от 12 октября 1982 г. № 3945 срок введения установлен

с 01.07.83

Снято ограничение срока действия Постановлением Госстандарта СССР от 16.06.87 № 2075

1. Настоящий стандарт распространяется на древесину и продукцию из древесины (пиломатериалы, фанеру, шпон, древеснослоистые пластики, древесностружечные и древесноволокнистые плиты и изделия из них), не имеющих защитно-декоративных покрытий, и устанавливает номенклатуру параметров шероховатости поверхности, их числовые значения и общие указания по нормированию. Стандарт должен применяться при разработке нормативно-технической документации на конкретную продукцию.

(Измененная редакция, Изм. № 1).

2. Шероховатость поверхности древесины и древесных материалов характеризуется числовыми значениями параметров неровностей (риски, неровности разрушения, неровности упругого восстановления, волнистость, а также структурные неровности поверхностей плит, спрессованных из древесных частиц) и наличием или отсутствием ворсистости и мшистости на обработанных поверхностях.

3. Требования к шероховатости поверхности не включают требований к механическим повреждениям и порокам в виде резко выделяющихся отдельных неровностей (царапин, выколов и др.).

4. Требования к шероховатости поверхности устанавливаются без учета анатомических неровностей древесины.

При повышенных требованиях к качеству поверхности допускается устанавливать параметры шероховатости с учетом анатомических неровностей.

5. Требования к шероховатости поверхности должны устанавливаться путем указания параметра шероховатости (одного или нескольких) из номенклатуры, приведенной в п. , его числового значения по п. и базовых длин, на которых определяют параметры шероховатости, по п. .

6. Параметры шероховатости (один или несколько) выбираются из следующей номенклатуры:

Rm_max — среднее арифметическое высот отдельных наибольших неровностей на поверхности, вычисленное по формуле

где H_{max i} — расстояние от высшей до низшей точки i-й наибольшей неровности (черт. );

n — число наибольших неровностей (не менее 5).

Rm — наибольшая высота неровностей профиля, вычисленная по формуле (черт. ).

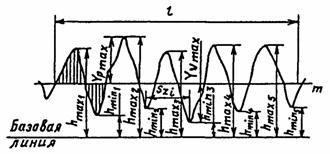

Черт. 1

y_i — отклонение профиля от средней линии; l — базовая длина; h_{max i} — расстояние от высшей точки i-го наибольшего выступа до линии, эквидистантной средней и непересекающей профиль; h_{max i} — расстояние от низшей точки i-ой наибольшей впадины до линии, эквидистантной средней и непересекающей профиль; Sz_i — шаг i-ой неровности по впадинам; m — средняя линия профиля

Черт. 2

Rm=y_{p max}+y_{n max},

где y_{p max} — расстояние от средней линии профиля до высшей точки профиля в пределах базовой длины;

y_{n max} — расстояние от средней линии профиля до низшей точки профиля в пределах базовой длины;

Rz — высота неровностей профиля по десяти точкам при отсчете от базовой линии, вычисленная по формуле (черт. )

                                                  (2)

или при отсчете от средней линии профиля, вычисляемой по формуле

где у_pi — высота i-го наибольшего выступа профиля;

у_ni — глубина i-й наибольшей впадины профиля.

Ra — среднее арифметическое абсолютных отклонений профиля, вычисленное по формуле (черт. )

                                                        (3)

или приближенно:

S_Z — средний шаг неровностей профиля по впадинам, вычисленный по формуле (черт. )

где S_Zi — шаг i-ой неровности по впадинам;

n — число шагов неровностей по впадинам.

Примечание. Параметр S_Z является вспомогательным и применяется совместно с одним из параметров R_Z или R_a.

Рекомендуемые границы применения параметров по видам обработки приведены в приложении .

(Измененная редакция, Изм. № 1).

7. Числовые значения параметров шероховатости Rm_max, Rm, Rz, Ra и Sz (наибольшие, номинальные значения или диапазоны значений) должны выбираться из табл. -.

y_i — отклонение профиля от средней линии; l — базовая длина

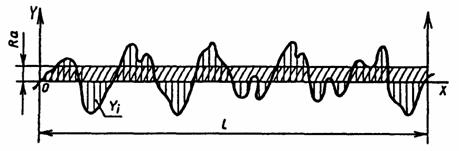

Черт. 3

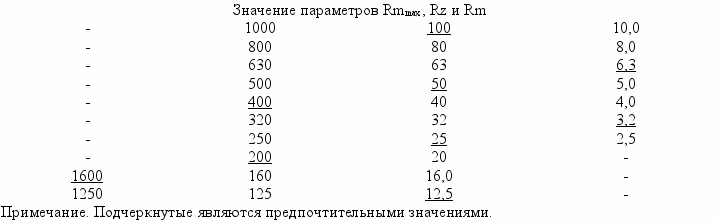

Таблица 1

мкм

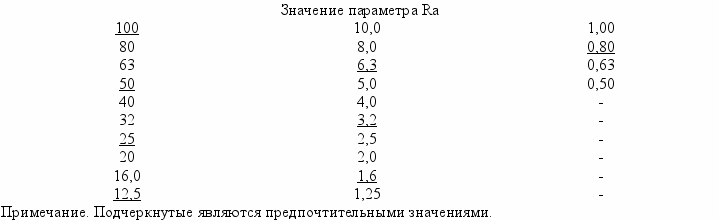

Таблица 2

мкм

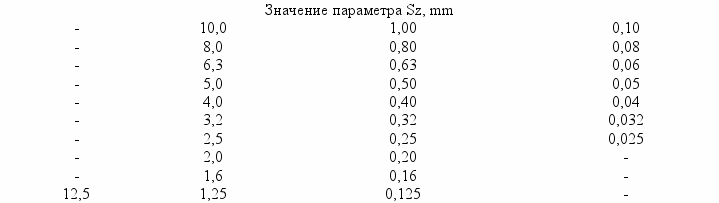

Таблица 3

мм

8. Числовые значения параметров шероховатости Rm, Rz и Ra должны определяться на базовых длинах l, устанавливаемых из соотношения значений параметров и базовой длины, приведенных в табл. и .

Таблица 4

Соотношение значений параметров Rm, Rz и базовой длины l

Таблица 5

Соотношение значений параметра Rа и базовых длин l

При определении параметра Rm_max измерение H_max выполняется в пределах шага каждой из выбранных наибольших неровностей.

(Измененная редакция, Изм. № 1).

9. В технической документации на чертежах на детали и изделия при указании значений параметров должны быть оговорены случаи, когда ворсистость и мшистость на поверхности не допускаются.

10. Обозначения шероховатости поверхности на чертежах должны выполняться по .

11. Термины, используемые в стандарте, и их определения приведены в приложении 1 и .

12. Методы определения параметров шероховатости — по .

(Введен дополнительно, Изм. № 1).

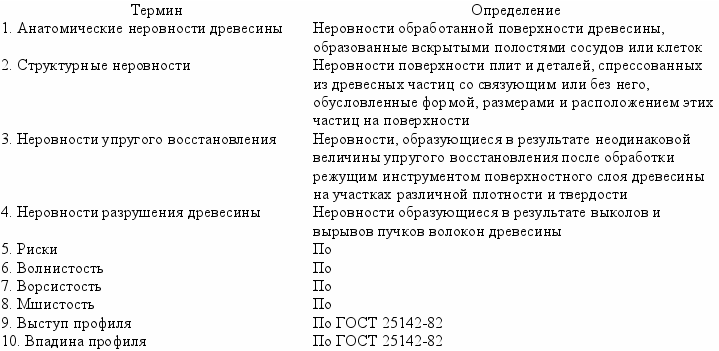

ПРИЛОЖЕНИЕ 1

Справочное

(Измененная редакция, Изм. № 1).

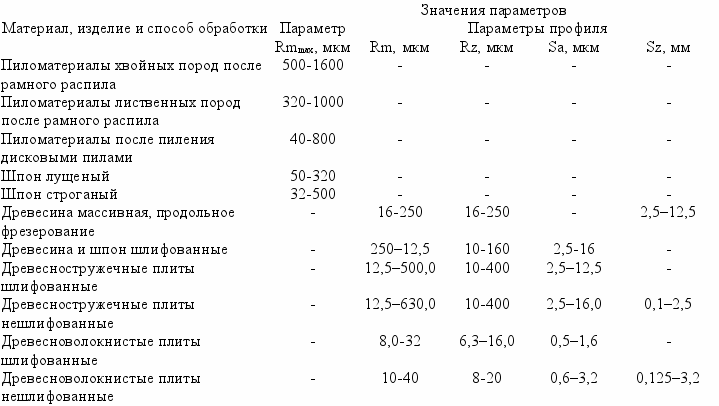

ПРИЛОЖЕНИЕ 2

Рекомендуемое

Предельные значения параметров шероховатости

(Измененная редакция, Изм. № 1).
