ГОСТ 6629-88 от 1989-01-01. Двери деревянные внутренние для жилых и общественных зданий. Типы и конструкции.

ГОСТ 6629-88

Группа Ж32


МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



ДВЕРИ ДЕРЕВЯННЫЕ ВНУТРЕННИЕ ДЛЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ

Типы и конструкция

Wooden inner doors for dwelling and public buildings. Types and structure


ОКП 53 6111, 53 6121

Дата введения 1989-01-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1.  РАЗРАБОТАН И ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР


2.  УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного строительного комитета СССР от 31.12.87 N 325


3.  ВЗАМЕН ГОСТ 6629-74


4.  ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ




Обозначение НТД, на который дана ссылка


Номер пункта, приложения


ГОСТ 111-90


2.2


ГОСТ 475-78


2.1, 2.5


ГОСТ 3916.1-96


2.2


ГОСТ 3916.2-96


2.2


ГОСТ 4598-86


2.2, 2.8


ГОСТ 5087-80


Приложение 4


ГОСТ 5088-94


2.2, приложение 4


ГОСТ 5089-97


Приложение 4


ГОСТ 5090-86


"


ГОСТ 5533-86


2.2


ГОСТ 7481-78


2.2


ГОСТ 9590-76


2.8


ГОСТ 10174-90


2.2, 2.11, приложение 5


ГОСТ 19111-77*


Приложение 6


______________

*  На территории Российской Федерации действует ГОСТ 19111-2001. - Примечание изготовителя базы данных.



        5. ПЕРЕИЗДАНИЕ

Настоящий  стандарт распространяется на деревянные внутренние двери для жилых и общественных зданий, а также для административных и вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства.

Стандарт  не распространяется на двери специального назначения (в т.ч. противопожарные и звукоизоляционные) и двери из древесины ценных пород.



1. ТИПЫ

1.1.  Двери в зависимости от конструкции подразделяют на типы:

Г  - с глухими полотнами;

О  - с остекленными полотнами;

К  - с остекленными качающимися полотнами;

У  - со сплошным заполнителем полотен усиленные для входов в квартиры.


1.2.  Двери типов Г и О изготовляют с одно- и двупольными полотнами, с мелкопустотным (решетчатым) заполнением полотен, с порогом и без порога, с наплавом и без наплава, с обкладками и без обкладок, с коробками и без коробок.

Двери  типа К изготовляют с двупольными полотнами, с мелкопустотным заполнением полотен, без порога, без наплава, с обкладками и без обкладок, с коробками.

Двери  типа У изготовляют с однопольными глухими полотнами, с порогом, без наплава, без обкладок, с усиленными коробками или без коробок.


1.3.  Двери относят к изделиям нормальной влагостойкости.


1.4.  Габаритные размеры дверей должны соответствовать указанным на черт.1. Размеры на чертежах стандарта даны для неокрашенных изделий и деталей в миллиметрах. Размеры проемов для дверей приведены в приложении 1.

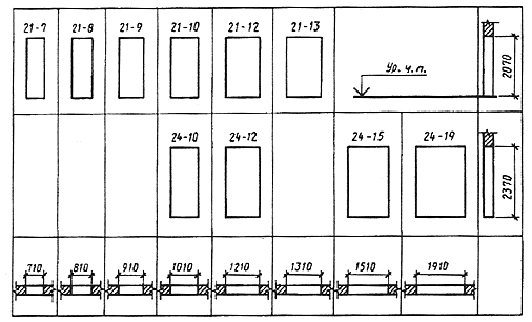

Габаритные размеры дверей

Черт.1

Примечания:


1.  Схемы дверей изображены со стороны открывания полотна.


2.  Цифры над схемами дверей означают размеры проемов в дециметрах.


3.  Размеры в скобках даны для дверей с качающимися полотнами.

По  требованию потребителя допускается изготовление дверей типов О и К размерами 24-12, 24-15, 24-19, а также дверей типа Г размерами 24-15, 24-19 высотой 2071 мм.

Допускается  изготовление двупольных дверей типов Г и О с неравными по ширине полотнами.

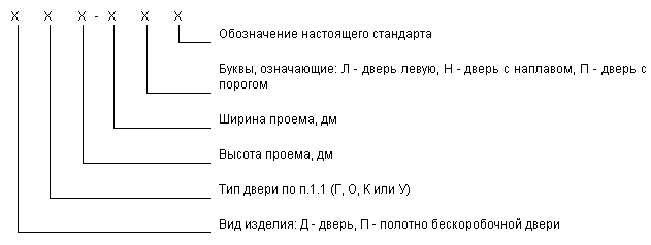

1.5.  Устанавливают следующую структуру условного обозначения (марки) дверей:



Примеры  условных обозначений

Дверь  остекленная однопольная для проема высотой 21 и шириной 10 дм, правая, с порогом:

ДО21-10П ГОСТ 6629-88



То  же, глухая двупольная для проема высотой 24 и шириной 15 дм, левая, с порогом:

ДГ24-15ЛП ГОСТ 6629-88

То  же, с качающимися полотнами для проема высотой 24 и шириной 19 дм:

ДК24-19 ГОСТ 6629-88



    То же, усиленная, со сплошным заполнением полотна, для проема высотой 21 и шириной 9 дм, правая:

ДУ21-9 ГОСТ 6629-88

Полотно  бескоробочной двери типа Г, однопольной для проема высотой 20 и шириной 7 дм, левой, с наплавом:

ПГ20-7ЛН ГОСТ 6629-88


2. КОНСТРУКЦИЯ

2.1.  Двери должны изготовляться в соответствии с требованиями ГОСТ 475 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

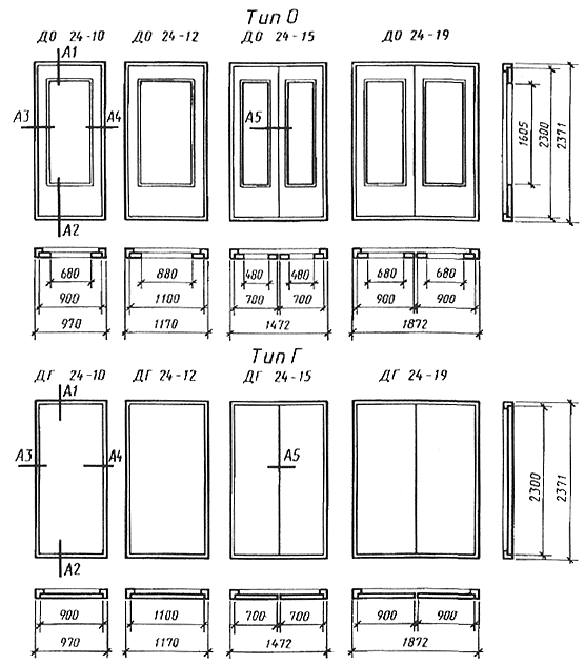

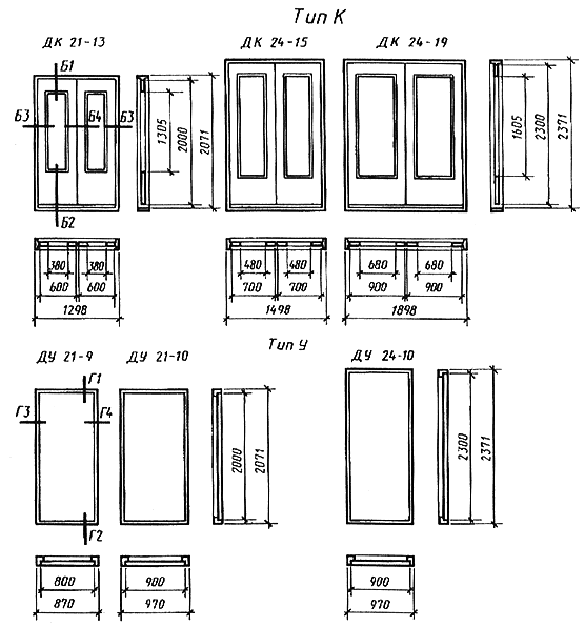

2.2.  Конструкция, форма и типоразмеры дверей должны соответствовать указанным на черт.2, а размеры сечений - на черт.3.



Конструкция, форма и типоразмеры дверей



 Черт.2 (лист 1)



Черт.2 (лист 2)





Черт.2 (лист 3)

Примечания:


1.  Сечения деталей см. черт.3.


2.  Допускается изготовление дверей типа У с габаритными размерами дверей типа Г.

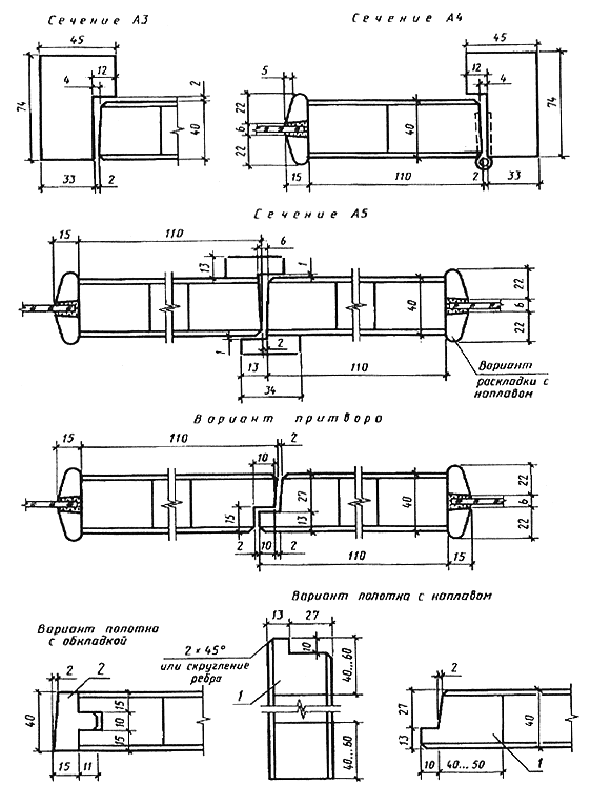

Типы О и Г





1 - монтажная доска; 2 - узорчатое стекло по ГОСТ 5533 или армированное стекло по ГОСТ 7481,

или оконное стекло по ГОСТ 111* толщиной 4-5 мм

______________

*  На территории Российской Федерации действует ГОСТ 111-2001, здесь и далее по тексту. - Примечание изготовителя базы данных.

Черт.3 (лист 1)

Примечания:


1.  Сечения глухих дверей аналогичны остекленным, за исключением деталей остекления.


2.  Допускается применение пластмассовых раскладок для крепления стекол.


3.  Допускается применение монтажных досок иной конструкции.



1 - бруски каркаса щита; 2 - обкладка

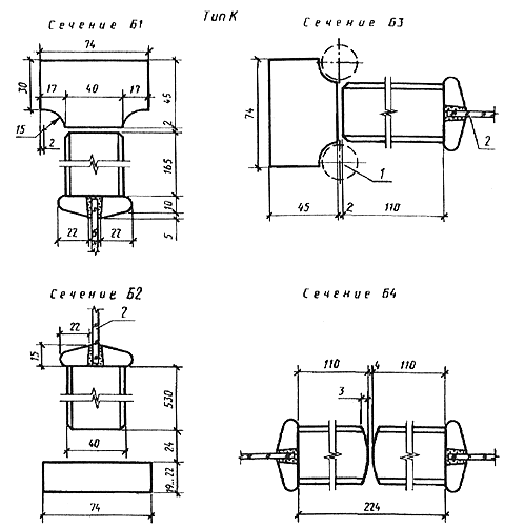

Черт.3 (лист 2)

Примечание.  Ширина двупольной двери со средним притвором без притворной планки на 12 мм меньше указанной на черт.1 и 2.





1 - петля ПН9-130 по ГОСТ 5088*; 2 - оконное стекло толщиной 4-5 мм по ГОСТ 111

______________

*  На территории Российской Федерации действует ГОСТ 5088-2005, здесь и далее по тексту. - Примечание изготовителя базы данных.



Черт.3 (лист 3)

1 - уплотняющая прокладка по ГОСТ 10174; 2 - облицовка ДВП марки СТ или Т группы А

толщиной 3,2-5 мм по ГОСТ 4598 или водостойкая фанера марки ФК толщиной 4-6 мм

по ГОСТ 3916.1 или ГОСТ 3916.2

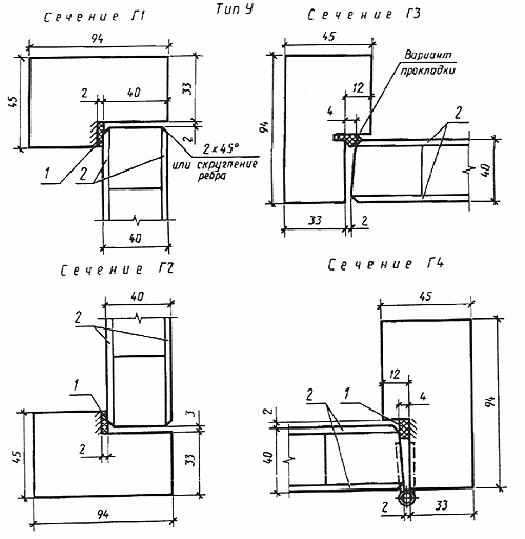

Черт.3 (лист 4)

Примечание.  Допускается изготовление дверей типа У с шириной брусков коробки 74 мм для внутриквартирных дверей и дверей помещений общественных зданий.




2.3.  Полотна дверей типа У должны изготовляться со сплошным заполнением щита калиброванными по толщине деревянными рейками или ДСП, а также с применением калиброванных по ширине полос ДСП, уложенных на ребро.

Примеры  заполнения щитов дверных полотен приведены в приложении 2.


2.4.  Вертикальные бруски рамки полотна двери типа У должны иметь ширину не менее 90 мм. Допускается прорезать бруски по длине с обеих сторон. Глубина прорезей 5-6 мм, ширина 3-4 мм.

Допускается  применение брусков шириной 45-60 мм, склеенных по боковой поверхности.

Горизонтальные  бруски рамки должны иметь ширину не менее 45 мм и соединяться в углах с вертикальными брусками на клею в шип или на шкантах, скобах, скрепках.


2.5.  Двери облицовывают материалами в соответствии с ГОСТ 475 в части, относящейся к дверям нормальной влагостойкости.


2.6.  Двери, применяемые для комплектации санитарно-технических кабин, допускается изготовлять с полотном толщиной 30 мм и высотой не менее 1800 мм, с шириной бруска коробки не менее 50 мм.


2.7.  Двери типов О и К допускается изготовлять рамочной конструкции с шириной брусков рамки не менее 100 мм.


2.8.  На нижней части полотен дверей типа У общественных зданий по требованию потребителя крепят с обеих сторон полосы из декоративного бумажнослоистого пластика толщиной 1,3-2,5 мм по ГОСТ 9590, сверхтвердых ДВП толщиной 3,2-4 мм по ГОСТ 4598, листового алюминия или окрашенной тонколистовой стали. Ширина накладок 220 мм.


2.9.  Коробку без порога расшивают внизу монтажной доской с креплением гвоздями или шиповыми соединениями к торцам вертикальных брусков.


2.10.  В дверях типов О и К общественных зданий устанавливают с двух сторон защитные ограждения, примеры которых приведены в приложении 3.


2.11.  Двери типа У и бескоробочные двери типов Г и О должны быть укомплектованы уплотняющими прокладками по ГОСТ 10174 или другими, обеспечивающими необходимую герметичность притворов.


2.12.  Расположение приборов приведено в приложении 4. Двери должны поставляться с выбранными гнездами под корпуса замков (защелок) и отверстиями под ручки.

Полотна  для бескоробочных дверей должны поставляться с установленными верхними полупетлями, нижние полупетли должны упаковываться и поставляться в комплекте.


2.13.  Варианты установки бескоробочных дверей приведены в приложении 5.

Варианты  коробок с облицовкой из поливинилхлорида для дверей типов Г, О без порога приведены в приложении 6.

Схемы  определения левых и правых дверей приведены в приложении 7.

Спецификация  стекол для дверей приведена в приложении 8.


2.14.  В заказе на поставку дверей должно быть указано:

-  число дверей по маркам и обозначение настоящего стандарта;

-  вид и цвет отделки;

-  вид и толщина стекла;

-  спецификация приборов.

По  требованию потребителя допускается поставка дверных полотен без коробок и коробок без полотен.



ПРИЛОЖЕНИЕ 1

Справочное


РАЗМЕРЫ ДВЕРНЫХ ПРОЕМОВ В СТЕНАХ


Черт.4

Примечание.  Размеры проемов для бескоробочных дверей устанавливают с учетом приложения 5.



ПРИЛОЖЕНИЕ 2

 Рекомендуемое



ПРИМЕРЫ ЗАПОЛНЕНИЯ ЩИТОВ ДВЕРНЫХ ПОЛОТЕН














1. Щит со сплошным заполнением деревянными брусками (рейками) или полосами ДСП





2.Щит с мелкопустотным заполнением деревянными брусками (рейками) или полосами ДСП





3. Щит с мелкопустотным заполнением из шпона





4. Щит с мелкопустотным заполнением из фанеры или твердой ДВП













1 - шип, скоба или скрепка; 2 - бруски для установки замка или ручек; - ширина просвета, не более 40 мм;

 - длина просвета, не более 400 мм; - сдвиг реек относительно друг друга, не менее 50 мм



Черт.5 (лист 1)



5. Щит с мелкопустотным заполнением из мягкой ДВП




6. Щит с мелкопустотным заполнением из твердой ДВП (вариант)



7. Щит с мелкопустотным заполнением из бумажных сот




8. Щит с мелкопустотным заполнением деревянными брусками (рейками)













Черт.5 (лист 2)

Примечания:



1. Пример 1 - для двери типа У, примеры 2-7 - для дверей типа Г.



2. Для полотна высотой 2300 мм длина брусков для установки замка и ручек - 700 мм. Установка брусков - см. пример 3.



3. При облицовке щитов дверей типа Г плитами ДВП толщиной 3,2 мм ширина просвета между элементами мелкопустотного заполнения не должна превышать 30 мм, а длина - 200 мм.



4. Заполнение глухой части остекленных полотен может выполняться по аналогии с примерами 3-7.





ПРИЛОЖЕНИЕ 3

Рекомендуемое

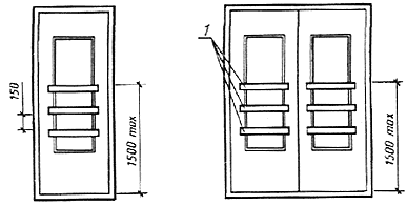

ПРИМЕРЫ УСТАНОВКИ ЗАЩИТНЫХ ОГРАЖДЕНИЙ


1 - деревянные планки

Черт.6

Примечание.  Допускается применение пластмассовых, металлических и деревянных ограждений иной конструкции.



ПРИЛОЖЕНИЕ 4

Рекомендуемое

РАСПОЛОЖЕНИЕ ПРИБОРОВ В ДВЕРЯХ


1 - петли ПН1-110, ПН1-85, ПН2-110, ПН2-85, ПН3-110, ПН4; 2 - ручки РС100, РС140, РК1, РК2, замки и защелки;

3 - задвижки ЗТ; 4 - петли ПВ1-100, ПВ2-125 или винтовые и накладные петли; изготовляемые

по специальным ТУ; 5 - замки ЗВ7А, ЗВ4; 6 - петли ПН1-130, ПН1-150, ПН2-130, ПН3-130, ПН3-150.

Черт.7

Примечания:


1.  Приборы для дверей должны соответствовать ГОСТ 5087, ГОСТ 5088, ГОСТ 5089*, ГОСТ 5090.

_______________

*  На территории Российской Федерации действует ГОСТ 5089-2003. - Примечание изготовителя базы данных.

2.  Типы приборов для дверей общественных зданий должны назначаться в проектах зданий.


3.  В качающихся дверях устанавливают петли ПН9-130 по ГОСТ 5088.


ПРИЛОЖЕНИЕ 5

Справочное

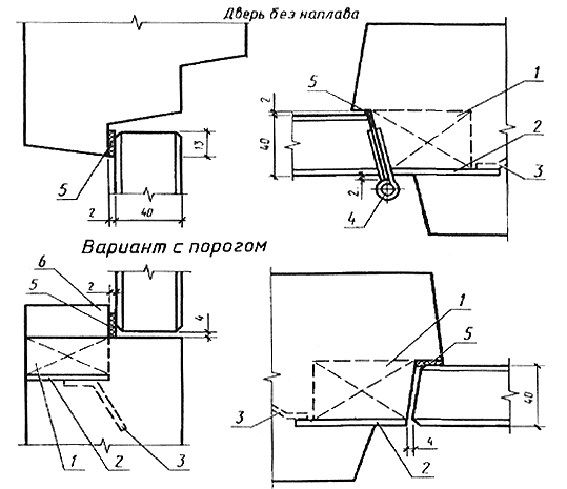

БЕСКОРОБОЧНАЯ НАВЕСКА ПОЛОТНА




1 - деревянная пробка; 2 - стальная пластина; 3 - анкер; 4 -  врезная петля;

5 - винтовая карта петли с гайкой; 6 - уплотняющая прокладка по ГОСТ 10174

Черт.8 (лист 1)




1 - деревянная пробка; 2 - стальная пластина; 3 - анкер; 4 - накладная петля;

5 - уплотняющая прокладка по ГОСТ 10174; 6 - деревянный порог


Черт.8 (лист 2)

ПРИЛОЖЕНИЕ 6

Справочное

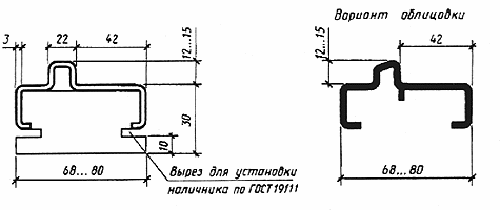

КОРОБКИ С ОБЛИЦОВКОЙ ИЗ ПОЛИВИНИЛХЛОРИДА


Черт.9

Примечание.  Вертикальные элементы коробки соединяют с горизонтальными с помощью шипов и стальных нагелей или шурупов.



ПРИЛОЖЕНИЕ 7

Справочное

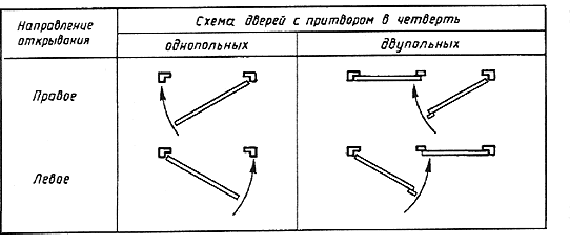

СХЕМЫ ОПРЕДЕЛЕНИЯ ЛЕВЫХ И ПРАВЫХ ДВЕРЕЙ

Черт.10


ПРИЛОЖЕНИЕ 8

Справочное


СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ДВЕРЕЙ






Марка двери


Размер, мм


Кол.



Высота


Ширина




ДО21-8


1300


475


1


ДО21-9




575




ДО21-10




675




ДО21-13, ДК21-13





375


2


ДО24-10


1600


675


1


ДО24-12




875




ДО24-15, ДК24-15




475


2


ДО24-19, ДК24-19




675






Текст документа сверен по:

официальное издание

Деревянные детали и изделия из древесины

для строительства. Часть 1. Окна и двери: Сб. ГОСТов. -

М.: ИПК Издательство стандартов, 2002

Предоставлено компанией МГК "Информпроект".
