ГОСТ 539-80. Трубы и муфты асбестоцементные напорные

ГОСТ 539-80

УДК 691.328.5-462:006.354                                                                                           Группа Ж21

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Трубы и муфты асбестоцементные напорные

Технические условия

Asbestos cement pressure pipes and couplings.

Specifications

ОКП 57 8610

Дата введения 1982-01-01

Информационные данные

1. РАЗРАБОТАН И ВНЕСЕН  Министерством промышленности строительных материалов СССР

РАЗРАБОТЧИКИ

М.Е. Чеченин, канд.техн.наук; И.Н. Иорамашвили, канд.техн.наук; В.И. Готовцев, канд.техн.наук (руководители темы); Г.А. Пугачев, канд.техн.наук; Р.З. Элькинсон, канд.техн.наук; А.Д. Алиференков, канд.техн.наук; Р.М. Бурсова; Л.М. Лейбенгруб

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 15.10.80  №162

3. ВЗАМЕН ГОСТ 539 - 73

4. Изменение № 4 принято Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 14.05.96

За принятие проголосовали:

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6. ПЕРЕИЗДАНИЕ  (апрель 1997 г.) с Изменениями № 1,2,3,4, утвержденными в августе 1987 г., марте 1988 г., августе 1990 г., мае 1996 г. (ИУС 12-87, 7-88, 12-90, 12-96).

Настоящий стандарт распространяется на трубы и муфты асбестоцементные, применяемые для напорных водопроводов и мелиоративных систем.

Для соединения труб должны применяться асбестоцементные муфты типа САМ, удовлетворяющие требованиям настоящего стандарта, или чугунные муфты по ГОСТ 17584.

Для уплотнения муфтовых соединений должны применяться резиновые кольца по ГОСТ 5228.

1. Технические требования

1.1. Трубы и муфты должны изготавливаться в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.

1.2. В зависимости от величины рабочего давления трубы и муфты подразделяют на четыре класса, указанные в табл.1

Таблица 1

Рабочим давлением Р является максимальное гидравлическое давление, при котором может быть использована труба данного класса при отсутствии внешней нагрузки.

Выбор класса труб определяется расчетом при проектировании трубопровода с учетом условий эксплуатации.

1.3. Форма труб должна соответствовать указанной на черт. 1

.

Угол конусной расточки приведен как справочный и не является браковочным признаком.

Черт.1.

1.4. Трубы каждого класса в зависимости от пропускной способности (внутреннего диаметра) и длины подразделяют на три типа: 1, 2 и 3.

Размеры труб должны соответствовать приведенным в табл. 2-4.

Таблица  2

Размеры труб типа 1

мм

________

     *Внутренние диаметры труб являются справочными.

Таблица 3

Размеры труб типа 2

мм

__________

     *Внутренние диаметры труб являются справочными.

Таблица 4

Размеры труб типа 3

мм

______

     *Внутренние диаметры труб являются справочными.

Длина обточенных концов всех труб должна быть не менее 200 мм.

Справочная масса труб приведена в приложении 1.

1.5. Отклонения размеров труб от номинальных не должны превышать значений, указанных в табл. 5.

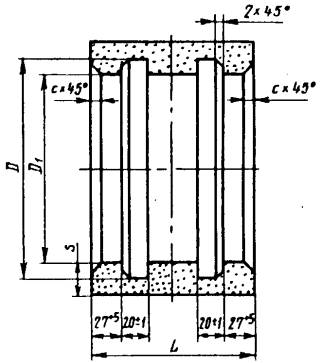

1.6. Форма асбестоцементных муфт должна соответствовать указанной на черт. 2, а размеры муфт - указанным в табл. 6.

Ширина с конусной расточки муфт должна быть 6-11мм. Угол конусной расточки 45°, размер фаски 2 х 45° приведены как справочные и не являются браковочными признаками.

Справочная масса муфт приведена в приложении 2.

Таблица 5

мм

Примечание. Плюсовой допуск на толщину стенки трубы приведен как справочный и не является браковочным признаком.

Черт.2

     1.7. Отклонения размеров асбестоцементных муфт от номинальных не должны превышать:

     +5,0 мм по длине. Допуск приведен как справочный и не является браковочным признаком;

     +0,5; -1,0 по внутреннему диаметру   и диаметру  канавки  D.

     1.3.-1.7.    (Измененная редакция, Изм.№1).
