ГОСТ Р 52645-2006 Гайки высокопрочные шестигранные с увеличенным размером под ключ для металлических конструкций. Технические условия

ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО
ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ
СТАНДАРТ
российской
ФЕДЕРАЦИИ

ГОСТ Р
52645-
2006
(
ИСО 4775:1984)

ГАЙКИ ВЫСОКОПРОЧНЫЕ ШЕСТИГРАННЫЕ С УВЕЛИЧЕННЫМ РАЗМЕРОМ ПОД КЛЮЧ ДЛЯ МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ

Технические условия

ISO 4775:1984

Hexagon nuts for high-strength structural bolting with large width across flats - Product grade В - Property classes 8 and 10

(MOD)

Москва

Стандартинформ

2007

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН рабочей группой в составе Общества с ограниченной ответственностью «Научно-производственный центр мостов» (ООО «НПЦ мостов») и Закрытого акционерного общества «Центральный научно-исследовательский и проектный институт строительных металлоконструкций им. Н.П. Мельникова» (ЗАО «ЦНИИ ПСК им. Н.П. Мельникова») на основе собственного аутентичного перевода стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 229 «Крепежные изделия»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2006 г. № 410-ст

4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 4775:1984 «Гайки шестигранные для высокопрочных конструкционных болтовых соединений с широкими гранями. Класс точности В. Классы прочности 8 и 10» (ISO 4775:1984 «Hexagon nuts forhigh-strength structural bolting with large width across flats - Product grade В - Property classes 8 and 10») путем внесения технических отклонений, объяснение которых приведено во введении к настоящему стандарту.

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5)

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Содержание

1 Область применения

2 Нормативные ссылки

3 Конструкция и размеры

4 Технические требования

5 Обеспечение затяжки гаек на заданное усилие

6 Значения пробных нагрузок

7 Обозначение

8 Маркировка

Приложение А (обязательное) Размеры гаек уменьшенной высоты

Приложение Б (справочное) Теоретическая масса гаек (без защитного покрытия)

Приложение В (справочное) Разделы ИСО 4775:1984, которые применены в настоящем стандарте с модификацией их содержания для учета особенностей национальной стандартизации

Приложение Г (справочное) Текст приложений А и В международного стандарта ИСО 4775:1984, не включенных в настоящий стандарт в связи с нецелесообразностью их применения в национальной стандартизации

Приложение Д (справочное) Сведения о соответствии ссылочных международных стандартов национальным стандартам Российской Федерации, использованным в настоящем стандарте в качестве нормативных ссылок



Введение

В настоящий стандарт включены дополнительные по отношению к требованиям международного стандарта ИСО 4775:1984 требования, отражающие потребности национальной экономики Российской Федерации и особенности изложения национальных стандартов Российской Федерации (в соответствии с ГОСТ Р 1.5-2004), а именно приведены:

- нормативные ссылки на национальные стандарты;

- размеры гаек с уменьшенной высотой;

- требования к толщине покрытия гаек;

- требования к значению коэффициента закручивания;

- примеры условного обозначения гаек с уменьшенной высотой и разными видами покрытия;

- теоретическая масса гаек.

В стандарт не включены приложения А и В ИСО 4775:1984.

Указанные дополнительные требования включены в разделы 1, 2, 3, 4, 5, 6, 7 и приложения А и Б настоящего стандарта на основании требований ГОСТ Р 1.5 к содержанию стандартов на продукцию, при этом модифицированные разделы выделены вертикальной полужирной линией, расположенной слева от измененного текста, замененный текст приведен в приложении В, а текст, не включенный в стандарт, приведен в приложении Г.

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГАЙКИ ВЫСОКОПРОЧНЫЕ ШЕСТИГРАННЫЕ С УВЕЛИЧЕННЫМ РАЗМЕРОМ ПОД КЛЮЧ ДЛЯ МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ

Технические условия

Hexagon nuts for high-strength structural bolting with large width across flats.
Specifications

Дата введения - 2008-01-01

1 Область применения

Настоящий стандарт распространяется на высокопрочные шестигранные гайки с увеличенным размером под ключ (далее - гайки), предназначенные для использования в металлических конструкциях, применяемых в строительстве и машиностроении, эксплуатируемые в макроклиматических районах с умеренным (У) и холодным (ХЛ) климатом категории размещения 1 по ГОСТ 15150.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ Р 9.316-2006 Единая система защиты от коррозии и старения. Покрытия термодиффузионные цинковые. Общие требования и методы контроля

ГОСТ Р 52628-2006 (ИСО 898-2:1992, ИСО 898-6:1994) Гайки. Механические свойства и методы испытаний

ГОСТ Р 52643-2006 Болты и гайки высокопрочные и шайбы для металлических конструкций. Общие технические условия

ГОСТ Р 52644-2006 (ИСО 7411:1984) Болты высокопрочные с шестигранной головкой с увеличенным размером под ключ для металлических конструкций. Технические условия

ГОСТ Р 52646-2006 (ИСО 7415:1984) Шайбы к высокопрочным болтам для металлических конструкций. Технические условия

ГОСТ 9.306-85 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Обозначения

ГОСТ 1759.0-87 Болты, винты, шпильки и гайки. Технические условия

ГОСТ 1759.1-82 Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей

ГОСТ 1759.3-83 Гайки. Дефекты поверхности и методы контроля

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 16093-2004 (ИСО 965-1:1998, ИСО 965-3:1998) Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором

ГОСТ 24705-2004 (ИСО 724:1993) Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Конструкция и размеры

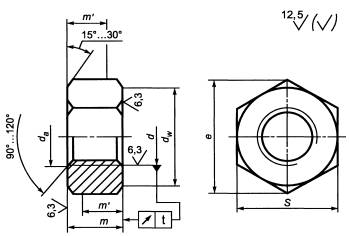

3.1 Конструкция и размеры гаек должны соответствовать указанным на рисунке 1 и в таблице 1.

Рисунок 1

Таблица 1 - Общие размеры

В миллиметрах

d1)

М16

(М18)2)

М20

(М22)2)

М24

(М27)2)

М30

М36

М42

М48

р3)

2

2,5

2,5

2,5

3

3

3,5

4

4,5

5

da

Не менее

16

18

20

22

24

27

30

36

42

48

Не более

17,3

19,4

21,6

23,8

25,9

28,2

32,4

38,9

45,4

51,8

dw

Не более

27

30

34

36

41

46

50

60

65

75

Не менее

24,9

27

31,4

33,3

38,0

42,8

46,5

55,9

58,5

67,5

m4)

Не более

17,1

18

20,7

23,6

24,2

27,6

30,7

36,6

42

48

Не менее

16,4

16,9

19,4

22,3

22,9

26,3

29,1

35,0

40,4

46,4

m'

Не менее

13,1

13,5

15,5

17,8

18,3

21,0

23,3

28,0

31,5

36

S

Не более

27

30

34

36

41

46

50

60

65

75

Не менее

26,16

29

33

35

40

45

49

58,8

63,1

73,1

е

Не менее

29,6

35

37,29

39,55

45,2

50,85

55,37

66,44

72,1

83,4

1) Диаметр резьбы.

2) Размеры, заключенные в скобки, применяют при соответствующем обосновании.

3) Р - шаг резьбы.

4) Допускается применение гаек уменьшенной высоты при соответствующем обосновании. Размеры гаек уменьшенной высоты приведены в приложении А.

Примечание - Для оцинкованных гаек вышеуказанные размеры действительны до оцинковки.

Гайки могут быть изготовлены без покрытия или с металлическими и неметаллическими покрытиями по ГОСТ Р 9.316 и ГОСТ 9.306. Предельная рекомендуемая толщина покрытий приведена в таблице 2.

Таблица 2 - Предельная толщина покрытия

Диаметр резьбы, мм

Толщина покрытия, мкм, не более

Диаметр резьбы, мм

Толщина покрытия, мкм, не более

М16

25

(М27)

40

(М18)

30

М30

50

М20

М36

(М22)

М42

М24

40

М48

Теоретическая масса гаек приведена в приложение Б.

4 Технические требования

Таблица 3 - Технические требования

Материал

Сталь1)

Резьба

Поле допуска

2)

Национальный стандарт

ГОСТ 1759.1, ГОСТ 24705, ГОСТ 16093

Механические свойства

Класс прочности3), 4)

6

8

9

10

12

Национальный стандарт

ГОСТ Р 52643, ГОСТ Р 52628

Допуски

Класс точности

В

Национальный стандарт

ГОСТ 1759.1

Качество поверхности

Национальный стандарт

ГОСТ 1759.3-83

Покрытия

Нормальное

Черная оксидная пленка5)

Произвольное6)

Цинковое термодиффузионное по ГОСТ Р 9.316

Металлическое или неметаллическое неорганическое по ГОСТ 9.306

Приемка

ГОСТ Р 52643

Соответствующие болты

ГОСТ Р 52644

Соответствующие шайбы

ГОСТ Р 52646

1) Рекомендуемые марки стали приведены в ГОСТ Р 52643.

2) Допуск на резьбы гаек для нанесения термодиффузионного цинкового покрытия не изменяется.

3) Рекомендуемые классы прочности для гаек с резьбой различного диаметра и изготовленных из стали различных марок приведены в ГОСТ Р 52643.

4) Значения испытательных нагрузок приведены в ГОСТ Р 52643.

5) Черная оксидная пленка с тонким остаточным масляным покрытием означает нормальное качество поверхности, получаемое в результате термообработки.

6) Во избежание водородного охрупчивания не рекомендуется наносить покрытия электролитическим способом и способом окунания в расплав (горячим способом).

5 Обеспечение затяжки гаек на заданное усилие

Для обеспечения затяжки гаек на расчетное усилие изготовитель должен гарантировать стабильный уровень качества поверхности резьбы, который характеризуется коэффициентом закручивания, зависящим от согласованного с потребителем вида покрытия и смазки, нанесенных на резьбу болта и гайки.

Гайки считают годными к применению, если диапазон коэффициента закручивания комплекта из болта и гайки составляет:

- для крепежных изделий с нормальным покрытием и смазкой в соответствии с ГОСТ Р 52643: 0,14-0,20;

- для крепежных изделий с произвольным покрытием: 0,11-0,20.

Порядок и методика проведения испытаний по определению коэффициента закручивания изложены в ГОСТ Р 52643.

6 Значения пробных нагрузок

Значения испытательных нагрузок приведены в ГОСТ Р 52643.

7 Обозначение

Условное обозначение гаек выполняют в соответствии с ГОСТ 1759.0.

Примеры условного обозначения гаек:

Гайка с резьбой диаметром d = 24 мм, класса прочности 10 без покрытия:

Гайка М24.10 ГОСТ Р 52645-2006

Гайка с резьбой диаметром d = 20 мм, класса прочности 9 с термодиффузионным цинковым покрытием (ТД) по ГОСТ Р 9.316 толщиной 10 мкм:

Гайка М20.9 ТД10 ГОСТ Р 52645-2006

Гайка с резьбой диаметром d = 22 мм, класса прочности 10 с неметаллическим химическим фосфатным покрытием по ГОСТ 9.306 толщиной 5 мкм:

Гайка М22 хим. фос 5 ГОСТ Р 52645-2006

8 Маркировка

Маркировку выполняют выпуклой или вдавленной на одной из опорных поверхностей гайки, не соприкасающейся с шайбой.

Маркировка включает в себя:

- обозначение класса прочности;

- букву S для обозначения высокопрочной шестигранной гайки с увеличенным размером под ключ;

- идентификационную маркировку изготовителя.

При специальном обосновании гайку допускается не маркировать.

Приложение А
(обязательное)
Размеры гаек уменьшенной высоты

В настоящем приложении приведены размеры гаек конструктивного исполнения 2 уменьшенной высоты, применяемых при соответствующем обосновании.

Таблица А.1

В миллиметрах

d1)

М16

(М18)2)

М20

(М22)2)

М24

(М27)2)

М30

М36

М42

М48

р3)

2,0

2,5

2,5

2,5

3,0

3,0

3,5

4,0

4,5

5,0

dа

Не менее

16

18

20

22

24

27

30

36

42

48

Не более

17,3

19,4

21,6

23,8

25,9

28,2

32,4

38,9

45,4

51,8

dw

Не более

27

30

34

36

41

46

50

60

65

75

Не менее

24,9

27

31,4

33,3

38,0

42,8

46,5

55,9

58,5

67,5

m

Не более

15,6

16,6

18,6

19,7

22,7

24,7

24,7

29,7

34,8

38,8

Не менее

14,5

15,5

17,5

18,4

21,4

23,4

23,4

28,4

33,2

37,2

m'

Не менее

13,1

13,5

15,5

17,8

18,3

21,0

23,3

28,0

31,5

36

S

Не более

27

30

34

36

41

46

50

60

65

75

Не менее

26,16

29,0

33,0

35,0

40,0

45,0

49,0

58,8

63,1

73,1

е

Не менее

29,60

35,00

37,29

39,55

45,2

50,85

55,37

66,44

72,10

83,40

1) Размеры приведены на рисунке 1.

2) Размеры, заключенные в скобки, применяют при соответствующем обосновании.

3) Р - шаг резьбы.

Примечание - Для оцинкованных гаек вышеуказанные размеры действительны до оцинковки

Пример условного обозначения:

Гайка конструктивного исполнения 2 уменьшенной высоты с резьбой диаметром d = 24 мм, класса прочности 10 без покрытия:

Гайка 2 - М24.10 ГОСТ Р 52645-2006

Приложение Б
(справочное)
Теоретическая масса гаек (без защитного покрытия)

В настоящем приложении приведена информация о теоретической массе гаек.

Таблица Б.1 - Теоретическая масса гаек

Номинальный диаметр резьбы d, мм

Теоретическая масса 1000 шт. гаек, кг

нормальной высоты

уменьшенной высоты

16

56

50

(18)

72

66

20

89

80

(22)

130

108

24

183

171

(27)

224

224

30

266

266

36

454

368

42

740

611

48

1144

921

Приложение В
(справочное)
Разделы ИСО 4775:1984, которые применены в настоящем стандарте с модификацией их содержания для учета особенностей национальной стандартизации

1 Объем и сфера применения

Данный международный стандарт содержит требования к высокопрочным шестигранным гайкам с увеличенным размером под ключ классов прочности 8 и 10 и метрической резьбой от М12 до М36 включительно для высокопрочных болтов классов прочности 8.8 и 10.9.

Если в особых случаях необходимы другие требования, чем приведенные в данном международном стандарте, их рекомендуется принимать по другим международным стандартам, например ИСО 261, ИСО 898 и ИСО 965.

Гайки, соответствующие данному международному стандарту, в сочетании с болтами по ИСО 7411 или ИСО 7412 разработаны для резьбового соединения с высокой надежностью от разрушения, вызываемого срезом резьбы при превышении усилий затягивания гайки. Это относится к гайкам всех классов прочности и классов точности, за исключением гаек, оцинкованных горячим способом, имеющих резьбу с полем допуска 6Н после нанесения покрытия, что может быть принято соглашением между потребителем и изготовителем. Эти гайки должны быть использованы в комбинации с оцинкованными горячим способом болтами 8.8S U и 10.9S U. При этом резьбовые соединения этих крепежных изделий могут разрушаться в результате среза резьбы при превышении усилия затягиваний гайки.

Примечание - Необходимо обратить внимание на важность обеспечения того, чтобы гайки были использованы правильно, если требуется получить удовлетворительные результаты. Для дачи рекомендаций о правильном выборе необходимо привести ссылку на соответствующий код болтового соединения.

2 Нормативные ссылки

ИСО 261 Резьба метрическая ИСО общего назначения. Основные размеры

ИСО 898 Механические свойства крепежных изделий из углеродистой и легированной стали

ИСО 965 Резьба метрическая ИСО общего назначения. Допуски для конструкционных размеров

ИСО 1461 Металлические покрытия. Электролитические защитные покрытия на изделиях из черных металлов, нанесенные погружением в электролит. Требования

ИСО 3269 Крепежные изделия. Приемочный контроль

ИСО 4759-1 Допуски для крепежных изделий. Часть 1. Болты, винты и гайки с диаметрами резьбы от 1,6 до 150 мм и классов точности А, В и С

Таблица 1 - Общие размеры1)

В миллиметрах

Размер резьбы d

M122)

М16

М20

(М22)3)

М24

(М27)3)

М30

М36

Р4)

1,75

2

2,5

2,5

3

3

3,5

4

da

He более

13

17,3

20

22

24

27

30

36

He менее

12

16

21,6

23,8

25,9

28,2

32,4

38,9

dw

He более

-5)

-5)

-5)

-5)

-5)

-5)

-5)

-5)

He менее

19,2

24,9

31,4

33,3

38,0

42,8

46,5

55,9

m3)

He более

12,3

17,1

20,7

23,6

24,2

27,6

30,7

36,6

He менее

11,9

16,4

19,4

22,3

22,9

26,3

29,1

35,0

m'

He менее

9,5

13,1

15,5

17,8

18,3

21,0

23,3

28,0

S

He более

21

27

34

36

41

46

50

60

He менее

20,16

26,16

33

35

40

45

49

58,8

е

He менее

22,78

29,6

37,29

39,55

45,2

50,85

55,37

66,44

1) Для оцинкованных гаек вышеуказанные размеры действительны до оцинковки.

2) Не является предпочтительной по техническим причинам.

3) Обозначается второй ряд стандартных диаметров резьбы.

4) Р - шаг резьбы.

5) dw max = Sдейств.

Таблица 2 - Спецификации и справочные стандарты

Материал

Сталь

Резьба

Поле допуска

6Н или 6АХ1) (см. также приложение А)

Международный стандарт

ИСО 261, ИСО 965

Прочностные свойства

Класс прочности

82) или 102), 3)

Международный стандарт

ИСО 898-2

Качество поверхности

Нормальное

Черная оксидная пленка4)

Произвольное5)

Электролитическое цинковое покрытие3)

Электролитическое кадмиевое покрытие3)

Горячее цинковое покрытие в соответствии с ИСО 1461

Допуски

Класс точности

В, за исключением высоты гайки m и с

Международный стандарт

ИСО 4759-16)

Приемка

Процедуру приемки см. в ИСО 3269

Соответствующие болты

ИСО 7411 или ИСО 7412

Соответствующие шайбы

ИСО 7415 или ИСО 7416

1) Допуски на резьбы для резьбовых гаек избыточно большого размера, оцинкованных горячим способом, соответствующих стандарту ИСО 1461, временно были обозначены 6АХ; предельные размеры резьб приведены в приложении А в качестве временных в ожидании принятия этого класса резьб, который, возможно, будет включен в стандарт ИСО 985. Оцинкованные горячим способом гайки, имеющие после горячей оцинковки резьбы класса допуска 6Н, также могут быть поставлены по соглашению между потребителем и изготовителем. Эти гайки предназначены только для сборки с использованием болтов, оцинкованных горячим способом, 8.8S U или 10.9S U в соответствии со стандартом ИСО 7411 или ИСО 7412.

2) Информацию о значениях расчетной нагрузки см. в разделе 6.

3) Для класса качества 10 могут потребоваться меры предосторожности во избежание водородного охрупчивания. Необходимо привести ссылку на будущий международный стандарт по электролитическим покрытиям резьбовых компонентов.

4) Черная оксидная пленка с тонким остаточным масляным покрытием означает нормальное качество поверхности, получаемое в результате изготовления.

5) Нанесение других покрытий может быть оговорено между потребителем и изготовителем при условии, что эти покрытия не ухудшают механических характеристик.

6) За исключением допуска на перпендикулярность для несущей поверхности.

5 Смазочное покрытие для оцинкованных крепежных элементов

При наличии на крепежных изделиях покрытий, нанесенных электролитическим или горячим способом, изготовитель должен нанести на болты или гайки смазку для предотвращения заедания в резьбовом соединении. Информация о правилах испытания эффективности смазки приведена в приложении В. (См. приложение Г настоящего стандарта. - Прим. перев.)

Таблица 3 - Значения пробных нагрузок

Размер резьбы d

Номинальная площадь стандартной испытательной оправки As, мм2

Класс прочности

8

10

поле допуска 6Н

поле допуска для оцинковки горячим способом 6АХ

Пробная нагрузка (As × Sр), Н

М12

84,3

90600

98200

104900

М16

157

168900

182900

195500

М20

245

263400

285400

305000

(М22)

303

325700

353000

377200

М24

353

379500

411200

439500

(М27)

459

493400

534700

571500

М30

561

603100

653600

698400

М36

817

878300

951800

1017200

Примечания

1 Все другие требования по прочностным характеристикам соответствуют ИСО 898-2.

2 Методы проведения испытаний см. в ИСО 898-2.

3 Пробные нагрузки определены на основе следующих напряжений от пробной нагрузки S:

- для гаек класса прочности 8 с полем допуска 6Н: 1075 Н/мм2;

- для гаек класса прочности 8 с полем допуска для оцинковки горячим способом 6АХ: 1165 Н/мм2;

- для гаек класса прочности 10: 1245 Н/мм2.

4 В случаях приемки гаек на основании значений твердости допустимыми пределами являются:

- для гаек класса прочности 8 с полем допуска 6Н: по ИСО 898-2, класс прочности 8;

- для всех гаек класса прочности 10: по ИСО 898-2, класс прочности 10;

- для оцинкованных горячим способом гаек класса прочности 8 с полем допуска 6АХ: 260 - 353 HV (24 - 36 HRC).

7 Обозначение

Пример обозначения высокопрочной шестигранной гайки с широкими гранями с резьбой размером d = M20 и классом прочности 8:

Шестигранная гайка ИСО 4775 - М20 - 8

Примечание - При наличии на поверхности гайки покрытия его обозначение должно быть включено в обозначение гайки.

8 Маркировка

Маркировка высокопрочных конструкционных гаек включает в себя:

а) маркировку класса прочности цифрами и букву S для обозначения высокопрочной гайки с увеличенным размером под ключ;

b) идентификационную маркировку изготовителя.

Маркировка должна быть расположена на верхней либо нижней поверхности гаек с фаской и должна быть выпуклой либо вдавленной на опорной поверхности гайки, не соприкасающейся с шайбой.

Пример маркировки (класс прочности 10)

Приложение Г
(справочное)
Текст приложений А и В международного стандарта ИСО 4775:1984, не включенных в настоящий стандарт в связи с нецелесообразностью их применения в национальной стандартизации

Приложение А

Размеры резьб для гаек с горячим цинковым покрытием с полем допуска 6АХ

В настоящем приложении приведена информация о предельных размерах винтовых резьб гаек с горячим цинковым покрытием для поля допуска резьбы 6АХ. Предельные размеры, приведенные в таблице 4, действительны до нанесения горячего покрытия погружением.

Таблица 4 - Предельные размеры винтовых резьб для поля допуска 6АХ

Размеры в миллиметрах

Размер резьбы d

Наибольший диаметр

Средний диаметр

Наименьший диаметр

Не более

Не менее

Не более

Не менее

Не более

Не менее

М12

12,676

12,476

11,413

11,213

10,791

10,455

М16

16,756

16,544

15,313

15,101

14,610

14,235

М20

20,804

20,580

19,000

18,776

18,144

17,694

(М22)

22,804

22,580

21,000

20,776

20,144

19,694

М24

24,931

24,666

22,766

22,501

21,702

21,202

(М27)

27,981

27,716

25,816

25,551

24,752

24,252

М30

31,083

30,803

28,557

28,277

27,321

26,751

М36

37,189

36,889

34,302

34,002

32,870

32,270

Примечания

1 Гайки перед нанесением покрытия имеют превышение размеров резьбы по сравнению с гайками после нанесения покрытия.

2 Превышение размеров резьбы под покрытие:

350 мкм для М12;

400 мкм для М16, М20 и М22;

450 мкм для М24;

500 мкм для М27;

550 мкм для М30;

600 мкм для М36.

Приложение В

Испытание для предотвращения заедания для крепежных элементов с электролитическим или горячим цинковым покрытием

Метод испытания эффективности смазочного покрытия, нанесенного на узлы, оцинкованные электролитическим или горячим способом, заключается в следующем:

а) Испытание следует проводить на болтах и гайках, подготовленных согласованным между изготовителем и потребителем способом, а также имеющих смазочное покрытие в соответствии с требованиями раздела 5. В целях данного испытания не должно быть нанесено какое-либо еще смазочное покрытие. В случаях, если два вышеупомянутых требования не могут быть удовлетворены, испытание для предотвращения заедания регулируется соглашением между изготовителем и потребителем. Тем не менее, смазочное покрытие должно быть нанесено. Если испытание проводится потребителем, оно должно быть проведено немедленно после получения болтов и гаек от изготовителя.

b) Болт с гайкой и шайбой, выбранные для испытания, должны быть установлены в болтовое соединение стальных листов (при этом шайба должна находиться непосредственно под гайкой) такой общей толщины, что между несущей поверхностью головки болта и гайкой располагались бы не менее шести полных витков резьбы болта. Диаметр отверстий узла должен превосходить диаметр резьбы болта на 1 - 2 мм.

c) Гайка первоначально должна быть затянута так, чтобы создать нагрузку на болт не менее 10 % заданного нормативного усилия затяжки. При этом первоначальном затягивании необходимо отметить положение болта и гайки для того, чтобы обозначить начальную точку измеряемого вращательного движения. В ходе вращения гайки вращение болта должно быть исключено, а окончательное напряжение должно быть достигнуто без остановки движения гайки. Гайка должна вращаться в соответствии с требованиями таблицы 5 из исходной точки затягивания без разрушения болта либо сдирания верхнего слоя болта, либо срыва резьбы.

d) Данное испытание может быть заменено на альтернативное по соглашению между изготовителем и потребителем.

Таблица 5 - Требования к вращению гайки

Длина болта (номинальная)

Вращение гайки (минимальное)

l < 2d

180°

2d < l ≤ 3d

240°

3d < l ≤ 4d

300°

4d < l ≤ 8d

360°

l > 8d

420°

Приложение Д
(справочное)
Сведения о соответствии ссылочных международных стандартов национальным стандартам Российской Федерации, использованным в настоящем стандарте в качестве нормативных ссылок

Таблица Д.1

Обозначение ссылочного национального стандарта Российской Федерации

Обозначение и наименование ссылочного международного стандарта и условное обозначение степени его соответствия ссылочному национальному стандарту

ГОСТ Р 9.316-2006

ИСО 10683:2000 Детали крепежные. Неэлектролитические цинковые покрытия (NEQ)

ГОСТ Р 52628-2006 (ИСО 898-2:1992, ИСО 898-6:1994)

ИСО 898:1992 Механические свойства крепежных изделий. Часть 2. Гайки с установленными значениями контрольной нагрузки. Крупная резьба (MOD)

ГОСТ Р 52643-2006

ИСО 4775:1984 Гайки шестигранные для высокопрочных конструкционных болтовых соединений с широкими гранями. Класс точности В. Классы прочности 8 и 10 (NEQ)

ИСО 7411:1984 Болты с шестигранной головкой для высокопрочных конструкционных болтовых соединений с широкими гранями (длины резьб в соответствии с ИСО 888). Класс точности С. Классы прочности 8.8 и 10.9 (NEQ)

ИСО 7415:1984 Шайбы плоские для высокопрочных строительных болтов закаленные и отпущенные (NEQ)

ИСО 3269:2000 Изделия крепежные. Приемочный контроль (NEQ)

ГОСТ Р 52644-2006 (ИСО 7411:1984)

ИСО 7411:1984 Болты с шестигранной головкой для высокопрочных конструкционных болтовых соединений с широкими гранями (длины резьб в соответствии с ИСО 888). Класс точности С. Классы прочности 8.8 и 10.9 (MOD)

ГОСТ Р 52646-2006 (ИСО 7415:1984)

ИСО 7415:1984 Шайбы плоские для высокопрочных строительных болтов закаленные и отпущенные (MOD)

ГОСТ 9.306-85

ИСО 9717:1990 Покрытия конверсионные фосфатные по металлу. Методы определения характеристик (NEQ)

ГОСТ 1759.0-87

ИСО 8992:2005 Изделия крепежные. Общие требования для болтов, винтов, шпилек, гаек (NEQ)

ГОСТ 1759.1-82

ИСО 4759-1:2000 Допуски крепежных изделий. Часть 1. Болты, винты и гайки с диаметром резьбы от 1,6 до 150 мм и классов точности А, В и С (NEQ)

ГОСТ 1759.3-83

ИСО 6157-2:1983 Изделия крепежные. Несплошности поверхности. Часть 2. Гайки (NEQ)

ГОСТ 15150-69

МЭК 721-3-4:1994 Классификация внешних условий. Часть 3. Классификация групп внешних параметров и их жесткостей. Стационарное применение в местах, не защищенных от погодных условий (MOD)

ГОСТ 16093-2004 (ИСО 965-1:1998, ИСО 965-3:1998)

ИСО 965-1:1998 Резьбы метрические ИСО общего назначения. Допуски. Часть 1. Общие положения и основные данные (MOD)

ИСО 965-3:1998 Резьбы метрические ИСО общего назначения. Допуски. Часть 3. Предельные отклонения для конструкционных резьб (MOD)

ГОСТ 24705-2004 (ИСО 724:1993)

ИСО 724:1993 Резьбы метрические ИСО общего назначения. Основные размеры (MOD)

Примечание - В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов:

- MOD - модифицированные стандарты;

- NEQ - неэквивалентные стандарты.



Ключевые слова: гайки, гайки высокопрочные, гайки шестигранные, гайки с увеличенным размером под ключ, гайки для металлических конструкций, конструкция и размеры, технические требования, обозначения, маркировка




Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все ГОСТы >>    ГОСТы «Металлопрокат, металлоконструкции, метизы, ковка, композитные материалы >>



Смотрите также: Каталог «Металлопрокат, металлоконструкции, метизы, ковка, композитные материалы» >>
Компании «Металлопрокат, металлоконструкции, метизы, ковка, композитные материалы» >>
Фотогалереи (1) >>
Статьи (50) >>
ГОСТы (621) >>
СНиПы (7) >>
ВСН (3) >>
Задать вопрос в форуме >>
Подписка на рассылки >>
Copyright © 1999-2024 ВашДом.Ру - проект группы «Текарт»
По вопросам связанным с работой портала вы можете связаться с нашей службой поддержки или оставить заявку на рекламу.
Политика в отношении обработки персональных данных
наверх
