ГОСТ 3706-93. Задвижки. Строительные длины.

ГОСТ 3706-93


УДК 621.646.5:006.354 Группа Г18


МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ


ЗАДВИЖКИ


Строительные длины


Gate valves. End-to-end lengths


ОКП 37 0000

Дата введения 1995-01-01


Предисловие


1 РАЗРАБОТАН Госстандартом России


ВНЕСЕН Техническим секретариатом Межгосударственного Совета по стандартизации, метрологии и сертификации


2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации 21 октября 1993 г.


За принятие проголосовали:


Наименование государства

Наименование национального органа по стандартизации

Республика Беларусь

Белстандарт

Республика Кыргызстан

Кыргызстандарт

Республика Молдова

Молдовастандарт

Российская Федерация

Госстандарт России

Республика Таджикистан

Таджикстандарт

Туркменистан

Туркменглавгосинспекция

Украина

Госстандарт Украины


3 Стандарт соответствует стандарту ИСО 5752-82 в части размеров строительных длин фланцевых задвижек и задвижек изоморфической серии


4 ВВЕДЕН ВЗАМЕН ГОСТ 3706-83


1. Настоящий стандарт распространяется на задвижки фланцевые и под приварку из чугуна и стали и устанавливает размеры строительных длин.

Стандарт не распространяется на задвижки специального назначения.

Требования настоящего стандарта являются обязательными.

2. Строительные длины L фланцевых задвижек на PN 0,6; 1,0; 1,6; 2,5 и 4,0 МПа (6; 10; 16; 25 и 40 кгс/см2) должны соответствовать указанным на черт. 1 и в табл. 1.

Строительные длины L фланцевых задвижек на РN 2,0; 5,0; 6,3; 10,0 МПа (20, 50, 63, 100 кгс/см2) и выше должны соответствовать указанным на черт. 2, 3, 4 и в табл. 1.

3. Строительные длины L задвижек изоморфической серии должны соответствовать указанным на черт. 1 и в табл. 2.

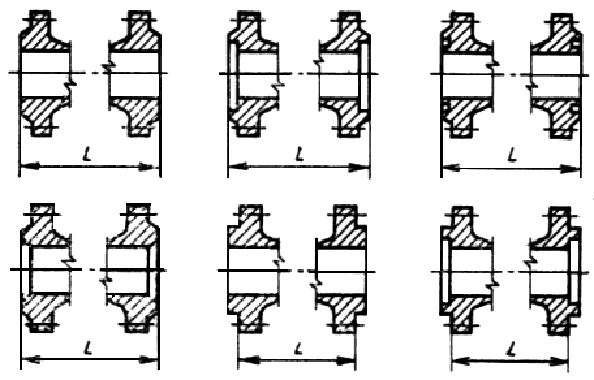

Черт. 1



Примечания:

1. "Изоморфические" задвижки - это задвижки специального профиля, имеющие для каждого номинального размера минимальную толщину стенки, отвечающую требованиям литейной промышленности или требованиям производства (в противоположность "изобарическим" задвижкам, имеющим одинаковое максимальное рабочее давление при температуре 20 °С, строительные длины которых указаны в табл. 1).

2. Размеры, указанные в табл. 2, применимы только для чугунных задвижек.

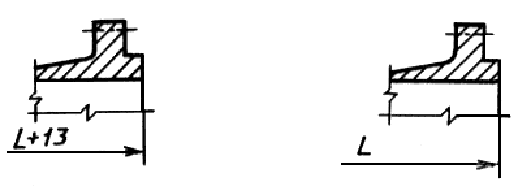

Фланец с гладкой уплотнительной поверхностью

РN 2,0 МПа (20 кгс/см2)

Серый чугун


Фланец с соединительным выступом

PN 5.0 МПа (50 кгс/см2)

Серый чугун

PN 2,0 и 5,0 МПа (20 и 50 кгс/см2)

Ковкий чугун и сталь

PN 6,3; 10,0 МПа (63 и 100 кгс/см2) и выше

Сталь

Черт. 2


PN 2,0 и 5,0 МПа (20 и 50 кгс/см2)

PN 6,3; 10,0 МПа (63, 100 кгс/см2) и выше

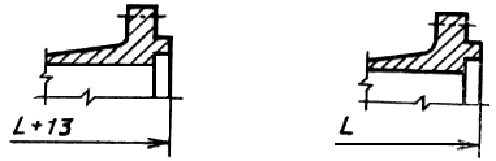

Фланец с выступом


Фланец с впадиной


Фланец с шипом


Фланец с паром

Черт. 3

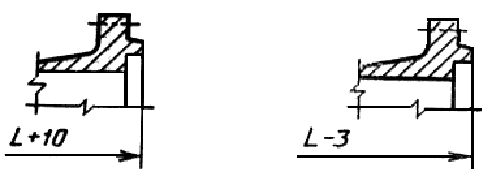

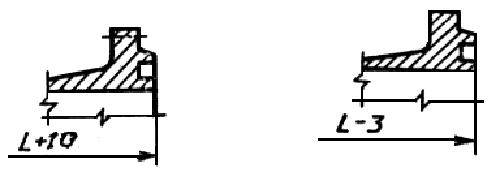

Фланец под овальную кольцевую прокладку

Черт. 4




мм

DNНОМ

Дополнительная длина для фланцевых задвижек под овальную кольцевую прокладку (X)


PN 20

PN 50

PN 63, 100

15

11

11

-2

20

13

13

0

25

13

13

0

32

13

13

0

40

13

13

0

50

13

16

3

65

13

16

3

80

13

16

3

100

13

16

3

125

13

16

3

150

13

16

3

200

13

16

3

250

13

16

3

300

13

16

3

350

13

16

3

400

13

16

3

450

13

16

3

500

13

19

6

600

13

22

10

700

13

25

13

800

-

29

16

900

-

29

16

1000

-

29

16


Таблица 1

мм

DNНОМ

Строительная длина L при номинальном давлении PN, МПа (кгс/см2)


до 0,4 (до 4)

0,63 (6,3)

1 (10)

1,6 (16)

0,6-1,0-1,6 (6-10-16)

2,0 (20)

2,5 (25)

4,0 (40)

5,0 (50)

6,3-10,0 (63-100)


*

*

*

ряд 1*

ряд 2*

ряд 1

ряд 2

ряд 3**

ряд 1

ряд 2

ряд 1*

ряд 2

ряд 3

ряд 1*

ряд 2

ряд 1

ряд 2

ряд 3

ряд 1

ряд 2

ряд 3*

________________________

* Ряды при новом проектировании не применять.

** Для задвижек с обрезиненным клином.

10

-

-

-

-

-

-

102

-

-

102

-

-

-

-

-

-

-

-

-

-

-

15

-

-

-

-

-

-

108

-

-

108

-

-

140

-

140

152

140

140

165

152

-

20

-

-

-

-

-

-

117

-

-

117

-

-

152

-

152

178

152

152

190

178

-

25

-

-

-

-

-

120

127

125

120

127

-

120

165

-

165

216

165

165

216

216

-

32

-

-

-

-

-

140

140

130

140

140

-

130

178

-

178

229

178

178

229

229

-

40

140

140

170

240

170

240

165

140

240

165

240

240

190

240

190

241

190

190

241

241

240

50

150

180

180

250

180

250

178

150

250

178

250

250

216

250

216

267

216

216

292

267

250

65

170

170

200

270

200

270

190

170

270

190

290

270

241

290

241

292

241

241

330

292

290

80

180

210

210

280

210

280

203

180

280

203

300

280

283

310

283

318

283

283

356

318

310

100

190

230

230

330

230

300

229

190

300

229

330

300

305

350

305

356

305

305

432

356

350

125

200

255

255

360

255

325

254

200

325

254

360

325

381

400

381

400

381

381

508

400

400

150

210

280

280

400

280

350

267

210

350

267

400

350

403

450

403

444

403

403

559

444

450

200

230

330

330

460

330

400

292

230

400

292

480

400

419

550

419

533

419

419

660

533

550

250

250

450

-

530

-

450

330

250

450

330

550

450

457

650

457

622

457

457

787

622

650

300

270

500

-

630

-

500

356

270

500

356

630

500

502

750

502

711

502

502

838

711

750

350

290

550

-

700

-

550

381

290

550

381

700

550

762

850

762

838

762

572

889

838

850

400

310

600

-

750

-

600

406

310

600

406

780

600

838

950

838

864

838

610

991

864

950

450

-

-

-

-

-

650

432

330

650

432

-

650

914

-

914

978

914

660

1092

978

-

500

350

700

-

880

-

700

457

350

700

457

930

700

991

1150

991

1016

991

711

1194

1016

1150

600

390

800

-

1000

-

800

508

-

800

508

-

800

1143

1350

1143

1346

1143

787

1397

1346

1350

700

-

-

-

-

-

900

610

-

900

610

-

900

1346

1550

-

1499

1346

-

1549

1499

-

800

470

1000

-

1250

-

1000

660

-

1000

660

-

1000

-

1750

-

1778

-

-

-

-

1750

900

-

-

-

-

-

1100

711

-

1100

711

-

1100

1727

-

-

2083

1727

-

-

-

-

1000

550

1200

-

1500

-

1200

813

-

1200

813

-

1200

1981

2150

-

-

1981

-

-

-

2150

1200

700

1400

-

-

-

1400

-

-

-


-

-

-

-

-

-

-

-

-

-

-

1400

900

1600

-

-

-

1900

-

-

-


-

-

-

-

-

-

-

-

-

-

-

1600

1000

1800

-

-

-

2200

-

-

-


-

-

-

-

-

-

-

-

-

-

-

2000

1500

2200

-

-

-

2900

-

-

-


-

-

-

-

-

-

-

-

-

-

-
