ГОСТ 28964-91 Винты установочные с шестигранным углублением и засверленным концом. Технические условия

межгосударственный СТаНДаРТ

ВИНТЫ УСТАНОВОЧНЫЕ С ШЕСТИГРАННЫМ
УГЛУБЛЕНИЕМ И ЗАСВЕРЛЕННЫМ КОНЦОМ

Технические условия

Hexagon socket set screws with cup point.
Specifications

ГОСТ
28964-91

(ИСО 4029-83)

Дата введения 01.01.92

СОДЕРЖАНИЕ

1. ОБЪЕКТ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт устанавливает технические условия на установочные винты с шестигранным углублением и засверленным концом, имеющие метрические размеры с номинальным диаметром резьбы от 1,6 до 24,0 мм класса точности А.

Если требуются другие технические условия, то рекомендуется выбирать их из ГОСТ 16093, ГОСТ 24705 и ГОСТ 25556.

Допускается применять другие формы засверленных концов.

Требования настоящего стандарта являются обязательными.

2. РАЗМЕРЫ

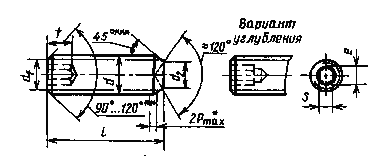

Размеры винтов должны соответствовать указанным на чертеже и в табл. 1.

* Сбег резьбы.

** Угол 120° является обязательным для коротких винтов над штриховой линией.

*** Угол 45° применяется только к части детали ниже внутреннего диаметра резьбы.

Шестигранное углубление может иметь раззенкованный по контуру или слегка закругленный край.

Таблица 1

В миллиметрах

Резьба d

М1,6

М2

М2,5

М3

М4

М5

М6

М8

М10

М12

М16

М20

М24

р1)

0,35

0,40

0,45

0,50

0,70

0,80

1,00

1,25

1,50

1,75

2,00

2,50

3,00

dz

макс.

0,8

1,0

1,2

1,4

2,0

2,5

3,0

5,0

6,0

8,0

10,0

14,0

16,0

мин.

0,55

0,75

0,95

1,15

1,75

2,25

2,75

4,70

5,70

7,64

9,64

13,57

15,57

df

Внутренний диаметр резьбы

е мин.2)

0,803

1,003

1,427

1,730

2,300

2,870

3,440

4,580

5,720

6,860

9,150

11,430

13,720

S

номин.

0,7

0,9

1,3

1,5

2,0

2,5

3,0

4,0

5,0

6,0

8,0

10,0

12,0

мин.

0,711

0,889

1,295

1,520

2,020

2,520

3,020

4,020

5,020

6,020

8,020

10,025

12,032

макс.

0,724

0,902

1,295

1,545

2,045

2,560

3,071

4,084

5,084

6,095

8,115

10,127

12,146

t мин

3)

0,7

0,8

1,2

1,2

1,5

2,0

2,0

3,0

4,0

4,8

6,4

8,0

10,0

4)

1,5

1,7

2,0

2,0

2,5

3,0

3,5

5,0

6,0

8,0

10,0

12,0

15,0



l



номин.

мин.

макс.

2,0

1,80

2,20



























2,5

2,30

2,70



























3,0

2,80

3,20



























4,0

3,76

4,24



























5,0

4,76

5,24



























6,0

5,76

6,24



























8,0

7,71

8,29



























10,0

9,71

10,29







Область применяемых длин















12,0

11,65

12,35





















16,0

15,65

16,35



























20,0

19,58

20,42



























25,0

24,58

25,42



























30,0

29,58

30,42



























35,0

34,50

35,50



























40,0

39,50

40,50



























45,0

44,50

45,50



























50,0

49,50

50,50



























55,0

54,40

55,60



























60,0

59,40

60,60



























1) Р - шаг резьбы.

2) емин = 1,14 Sмин, за исключением размеров Ml,6; М2 и М2,5.

3) Минимальная глубина захвата ключа для винтов с номинальными длинами, указанными выше пунктирной линии.

4) Минимальная глубина захвата ключа для винтов с номинальными длинами, указанными ниже пунктирной линии.

3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И ССЫЛКИ НА СТАНДАРТЫ

Винты должны изготовляться в соответствии с требованиями, указанными в таблице 2.

Таблица 2

Материал

Сталь

Нержавеющая сталь

Цветные металлы

Резьба

Допуски

5g, 6g для класса 45Н; для других классов - 6g

Государственные стандарты

ГОСТ 24705, ГОСТ 16093

Механические свойства

Класс

45Н

Табл. 1

Табл. 3

Государственные стандарты

ГОСТ 25556

ГОСТ 1759.0

Допуски

Класс точности

А

Государственный стандарт

ГОСТ 1759.1

Окончательная обработка

Гальванические покрытия по ГОСТ 9.303: цинковое хроматированное; кадмиевое хроматированное; никелевое; окисное, пропитанное маслом; фосфатное, пропитанное маслом.

Допускается по согласованию между изготовителем и потребителем применять другие виды покрытий

Приемка

Правила приемки по ГОСТ 17769

4. ОБОЗНАЧЕНИЕ

Пример условного обозначения установочного винта с шестигранным углублением и засверленным концом с размером резьбы d = М6, номинальной длиной l = 12 мм, класса прочности 45Н:

Винт М6×12 45Н ГОСТ 28964-91

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. ПОДГОТОВЛЕН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 05.04.91 № 446

3. Стандарт подготовлен методом прямого применения международного стандарта ИСО 4029-83 «Винты установочные с шестигранным углублением и засверленным концом» и полностью ему соответствует

4. ВВЕДЕН ВПЕРВЫЕ

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер раздела

ГОСТ 9.303-84

3

ГОСТ 1759.0-87

3

ГОСТ 1759.1-82

3

ГОСТ 16093-2004

1, 3

ГОСТ 17769-83

3

ГОСТ 24705-2004

1, 3

ГОСТ 25556-82

1, 3

6. ПЕРЕИЗДАНИЕ
