ГОСТ 25415-90 Пластины твердосплавные напаиваемые типа 38. Конструкция и размеры

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ

ТИПА 38

Конструкция и размеры

Hard metal brazed tips, type 38. Design and dimensions

ГОСТ
25415-90

Дата введения 01.07.93

1. Настоящий стандарт распространяется на пластины для сверл глубокого сверления.

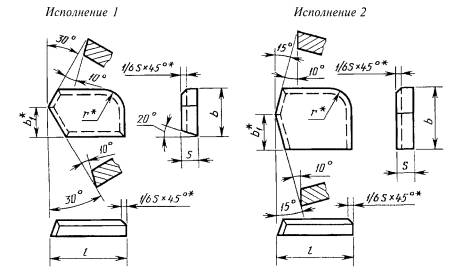

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл. 1.

* Размеры для пресс-форм.

Таблица 1

Размеры в мм

Обозначение пластин

Исполнение

l

b

b1

s

r

Основное применение

Дополнительное применение

Применение по специальному заказу

38011

1

16

7,0

6,3

2,0

3

№ 10

№ 2, № 6, № 8, № 9, № 11

№ 4

38031

20

10,6

9,5

3,0

4

№ 10

№ 2, № 6, № 8, № 9, № 11

№ 4

38051

25

14,5

12,9

4,5

№ 10

№ 2, № 6, № 8, № 9, № 11

№ 4

38171

32

18,0

16,0

№ 10

№ 2, № 6, № 8, № 9, № 11

№ 4

38092

2

25

22,0

14,0

4,5

8

№ 10

№ 2, № 6, № 8, № 11

№ 4, № 9

38192

32

28,0

17,0

5,0

№ 10

№ 4, № 6, № 8, № 11

№ 2, № 9

38212

36

33,0

20,0

6,0

10

№ 10

№ 4, № 6, № 8, № 11

№ 2, № 9

38152

40

40,0

23,0

№ 10

№ 4, № 6, № 8, № 11

№ 2, № 9

3. Условное обозначение пластин - по ГОСТ 25393.

4. Ориентировочная масса пластин указана в приложении.

5. Технические требования - по ГОСТ 2209.

6. Применяемые марки сплавов: № 2 - Т15К6; № 4 - Т5К10; № 6 - ТТ7К12; № 8 - ВК6-М, ВК6-ОМ; № 9 - ВК6; № 10 - ВК8; № 11 - ВК10-ХОМ.

ПРИЛОЖЕНИЕ
Справочное

Таблица 2

Ориентировочная масса пластин

Обозначение пластин

Ориентировочная масса пластин в г из твердого сплава марок

Т15К6

Т5К10

ТТ7К12

ВК6-ОМ, ВК6-М, ВК6

ВК8

ВК10-ХОМ

38011

2,06

2,34

2,42

2,73

2,70

2,72

38031

5,74

6,52

6,72

7,60

7,50

7,55

38051

14,60

16,60

17,10

19,40

19,10

19,23

38171

23,60

26,80

27,60

31,20

30,80

31,02

38092

24,90

28,20

29,10

32,90

32,80

33,02

38192

45,50

51,60

53,20

60,10

59,40

59,82

38212

72,20

81,90

84,50

95,50

94,30

94,96

38152

97,70

111,00

114,00

129,00

128,00

128,90

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 31.10.90 № 2764

3. ВЗАМЕН ГОСТ 25415-82

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 2209-90

5

ГОСТ 25393-90

3

5. ПЕРЕИЗДАНИЕ 2006 г.
