ГОСТ 24465-80* Насосы конденсатные энергетических блоков АЭС. Общие технические условия

НАСОСЫ КОНДЕНСАТНЫЕ
ЭНЕРГЕТИЧЕСКИХ БЛОКОВ АЭС

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 24465-80

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

РАЗРАБОТАН Министерством химического и нефтяного машиностроения.

ИСПОЛНИТЕЛИ

Н. Т. Черкасских (руководитель темы), А. П. Гулая, В. П. Недоспасов, В. Л. Лысенко, М. Н. Иванов.

ВНЕСЕН Министерством химического и нефтяного машиностроения.

Член Коллегии А. М. Васильев

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19 декабря 1980 г. № 5894.

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

НАСОСЫ КОНДЕНСАТНЫЕ ЭНЕРГЕТИЧЕСКИХ БЛОКОВ АЭС Общие технические условия Condensate pumps for nuclear power plant. General technical requirements

ГОСТ 24465-80

Постановлением Государственного комитета СССР по стандартам от 19 декабря 1980 г. № 5894 срок действия установлен

с 01.01.1982 г.

до 01.01.1987 г.

Настоящий стандарт распространяется на центробежные конденсатные насосы в горизонтальном (КсА) или вертикальном (КсВА) исполнениях с приводом от электродвигателя, предназначенные для перекачивания конденсата отработанного пара стационарных паровых турбин и конденсата греющего пара из теплообменных аппаратов энергетических блоков атомных электростанций (АЭС), а также атомных теплоэлектроцентралей (АТЭЦ).

(Измененная редакция, Изм. № 2).

Конденсат должен иметь водородный показатель рН 6,8 - 9,2, радиоактивность не более 3,7·10⁶ Бк·м^-3 и не должен содержать твердых частиц размером более 0,1 мм и концентрацией более .5 мг/л.

1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Основные параметры насосов для номинального режима должны соответствовать указанным в табл. 1.

Рекомендуемые рабочие части характеристик насосов указаны на чертеже.

(Измененная редакция, Изм. № 2).

1.2. Насосы должны иметь постоянно падающую напорную характеристику в интервале подач от 20 до 110 % номинальной.

Таблица 1

^* Неуказанные значения габаритных размеров и масс будут внесены в таблицу после освоения насосов соответствующих типоразмеров.

Примечания:

1. В скобках (для справок) указаны обозначения насосов, действовавшие до введения настоящего стандарта.

2. Ширина насосов указана по габаритам входного и напорного патрубков.

(Измененная редакция, Изм. № 2).

Пример условного обозначения центробежного конденсатного насоса в горизонтальном исполнении для АЭС с подачей 0,417 м³/с (1500 м³/ч) и напором 240 м:

Насос КсА 1500-240 ГОСТ 24465-80

То же, в вертикальном исполнении с подачей 0,139 м³/с (500 м³/ч) и напором 220 м:

Насос КсВА 500-220 ГОСТ 24465-80

При модернизации насосов (или совершенствовании конструкции без изменения подачи и напора) в обозначение насоса через тире следует вводить цифры, указывающие порядковый номер модернизации по системе нумерации предприятия-изготовителя.

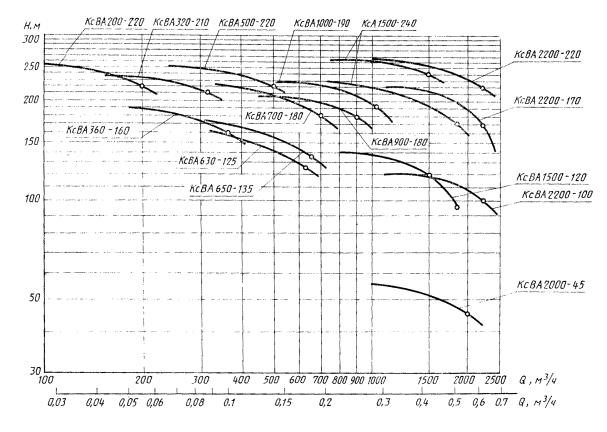

Рабочие части характеристик Q - Н

(Измененная редакция, Изм. № 2).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Насосы должны изготовляться в соответствии с требованиями настоящего стандарта и технических условий на насосы конкретных типоразмеров по рабочим чертежам, утвержденным в установленном порядке.

2.2. Корпуса насосов должны соответствовать требованиям «Правил устройства и безопасной эксплуатации оборудования атомных электростанций, опытных и исследовательских ядерных реакторов и установок», утвержденных Госгортехнадзором СССР и Госкомитетом по использованию атомной энергии СССР.

2.3. Насосы должны изготовляться в климатическом исполнении УХЛ категории размещения 4 по ГОСТ 15150-69.

2.4. Группа надежности насосов - I по ГОСТ 6134-71.

2.5. В насосах или на их плитах (рамах) должны быть предусмотрены регулирующие устройства для выверки их положения на фундаменте и места для установки уровня.

2.6. Суммарные внешние утечки жидкости через концевые уплотнения ротора насоса не должны превышать 0,1 м³/ч. Отвод утечек должен быть организованным.

2.7. Наработка на отказ - не менее 6300 ч.

Установленный ресурс до капитального ремонта - не менее 25000 ч.

Установленный срок службы до списания - 30 лет.

Критерии отказов и предельных состояний должны быть указаны в технических условиях на конкретную продукцию.

2.8, 2.9. (Исключены, Изм. № 2).

2.10. Необходимое снижение напора насосов при эксплуатации достигается обточкой рабочих колес по наружному диаметру до 5 % его первоначального значения в соответствии с эксплуатационной документацией.

2.11. Конструкция насосов должна быть рассчитана для установки их на АЭС в сейсмических районах.

2.12. Показатели ремонтопригодности насосов должны быть указаны в технических условиях на насос конкретного типоразмера.

2.13. Среднее квадратическое значение вибрационной скорости, измеренное на корпусах подшипников насоса, не должно быть более 4,5 мм/с.

(Измененная редакция, Изм. № 2).

2.14. Наружные поверхности насоса должны иметь лакокрасочные покрытия.

Класс покрытия насоса не ниже - VI, условия эксплуатации покрытия - 8 по ГОСТ 9.032-74.

(Измененная редакция, Изм. № 1).

2.15. Колеса и роторы в сборе должны быть отбалансированы. Класс точности балансировки - 3 по ГОСТ 22061-76.

(Введен дополнительно, Изм. № 2).

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

3.1. Общие требования безопасности насосов - по ГОСТ 12.2.003-74.

3.2. Муфта, соединяющая валы насоса и привода, должна быть ограждена.

Конструкция ограждения должна исключать возможность его снятия без применения инструмента.

3.3. На каждом насосе и крупногабаритных деталях должны быть предусмотрены места для строповки при выполнении погрузочно-разгрузочных, монтажных и ремонтных работ.

Места и схемы строповки насоса должны быть указаны на монтажном чертеже.

3.4. Направление вращения ротора насоса должно быть обозначено стрелкой на корпусе насоса, окрашенной в красный цвет.

3.5. В насосах должны быть предусмотрены:

устройства для визуального наблюдения за наличием масла в подшипниках;

гнезда для установки датчиков дистанционного контроля температуры подшипников насоса.

3.6. Техническое обслуживание насоса, связанное с его частичной разборкой, подтяжкой резьбовых соединений, заменой масла и т. д., должно производиться после его останова и остывания.

3.7. Конструкция насосов и объем защиты должны обеспечивать нормальную их работу без обслуживающего персонала и автоматический останов агрегата при снижении давления ниже допустимого в напорном патрубке насоса и в масляной магистрали (для насосов с принудительной системой смазки).

Контроль технического состояния насоса должен проводиться с применением индивидуальных средств защиты органов слуха в течение 15 мин в смену.

Эксплуатация насосов без средств защиты и контрольно-измерительных приборов не допускается.

3.8. Октавные уровни звуковой мощности L_Р и корректированные уровни звуковой мощности L_PA насосных агрегатов при комплектовании их электродвигателями 1-го класса по ГОСТ 16372-84 не должны превышать значений, указанных в табл. 2.

(Измененная редакция, Изм. № 2).

При применении электродвигателей 2 и 3-го классов по ГОСТ 16372-77 уровни звуковой мощности насосных агрегатов должны быть ниже указанных в табл. 2 на 5 и 10 дБ·А, соответственно.

4. КОМПЛЕКТНОСТЬ

4.1. Насосы должны быть укомплектованы:

электродвигателем;

соединительной муфтой;

запасными частями, специальным инструментом и приспособлениями в соответствии с ведомостью ЗИП;

контрольно-измерительными приборами и вспомогательным оборудованием в соответствии с техническими условиями .на насос конкретного типоразмера.

Таблица 2

^* Неуказанные значения октавных уровней и корректированных уровней звуковой мощности будут внесены в таблицу после освоения насосов соответствующих типоразмеров.

(Измененная редакция, Изм. № 2).

4.2. К насосам должна быть приложена эксплуатационная документация по ГОСТ 2.601-68 в соответствии с техническими условиями на насосы конкретных типоразмеров.

5. ПРАВИЛА ПРИЕМКИ

5.1. Правила приемки насосов по ГОСТ 23104-78.

6. МЕТОДЫ ИСПЫТАНИЙ

6.1. Методы испытаний насосов по ГОСТ 23104-78.

6.2. Общие требования к проведению измерений вибрации - по ГОСТ 13731-68.

6.3. Методы определения шумовых характеристик - по ГОСТ 12.1.028-80.

(Измененная редакция, Изм. № 2).

7. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

7.1. Маркировка, упаковка, транспортирование и хранение - по ГОСТ 23104-78.

8. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

8.1. Изготовитель должен гарантировать соответствие насосов требованиям настоящего стандарта при соблюдении правил транспортирования, хранения, монтажа и эксплуатации, установленных настоящим стандартом и эксплуатационной документацией.

8.2. Гарантийный срок эксплуатации насосов с учетом использования запасных частей - 24 мес со дня ввода насосов в эксплуатацию.
