НАСОСЫ ЦЕНТРОБЕЖНЫЕ ПИТАТЕЛЬНЫЕ
ОСНОВНЫЕ ПАРАМЕТРЫ
ГОСТ 22337-77
ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
НАСОСЫ ЦЕНТРОБЕЖНЫЕ ПИТАТЕЛЬНЫЕ Основные параметры Centrifugal feed pumps. Basic parameters |
ГОСТ |
Дата введения 01.01.78
1. Настоящий стандарт распространяется на многоступенчатые, секционные, горизонтальные питательные центробежные насосы (ПЭ) с приводом от электродвигателя с синхронной частотой вращения 50 с-1 (3000 об/мин), предназначенные для питания водой стационарных паровых котлов с абсолютным давлением пара 3,9; 9,8; 13,7; 25 МПа (40, 100, 140, 255 кгс/см2).
2. Вода должна иметь водородный показатель рН 7 - 9,2, температуру не более 438 К (165 °С) и не содержать твердых частиц.
3. Типоразмеры и основные параметры насосов должны соответствовать указанным в таблице.
(Измененная редакция, Изм. № 1).
4. Для насосов с подачей 0,105 м3/с (380 м3/ч) и выше допускается применять гидромуфты.
Для насоса типоразмера ПЭ 600-300 должны применяться гидромуфта и мультипликатор.
5. Рабочие части характеристик насосов Q - Н должны соответствовать указанным на чертеже.
6. Насосы должны иметь постоянную падающую напорную характеристику в интервале подач от 30% до номинальной. При этом максимальный напор не должен превышать величину напора при номинальной подаче более чем на 22 %.
7. Насосы с подачей 0,105 м3/с (380 м3/ч) и выше, а также насос типоразмера ПЭ 250-180 должны допускать отбор воды от промежуточной ступени до 10 %. от номинальной подачи с давлением 3,9 - 7,4 МПа (40 - 75 кгс/см2) при работе в номинальном режиме. В интервале подач от 30 % до номинальной значения давлений отбора должны быть выше указанного не более чем на 22 %.
Примечание. Давление отбора указано без учета давления на входе в насос.
|
Подача Q |
Напор Н, м, (пред. откл. ± 3 %) |
Давление насоса |
Давление на входе в насос, не более |
Допускаемый кавитационный запас, м |
КПД, %, не менее |
Мощность, кВт |
Масса, кг, не более |
Габаритные размеры, мм, не более |
||||||
|
м3/с |
м3/ч |
МПа |
кгс/см2 |
МПа |
кгс/см2 |
Ширина |
Длина |
Высота |
||||||
|
ПЭ 65-40 (ПЭ 65-42) |
0,018 |
65 |
440 |
3,9 |
40 |
0,68 |
7 |
4 |
66 |
106 |
1090 |
840 |
1755 |
910 |
|
ПЭ 65-53 (ПЭ 65-56) |
0,018 |
65 |
580 |
5,2 |
53 |
0,68 |
7 |
4 |
66 |
140 |
1150 |
845 |
1900 |
930 |
|
ПЭ 100-53 (ПЭ 100-56) |
0,028 |
100 |
580 |
5,2 |
53 |
0»68 |
7 |
4 |
69 |
206 |
1390 |
1200 |
1975 |
1100 |
|
ПЭ 150-53 (ПЭ 150-56) |
0,042 |
150 |
580 |
5,2 |
53 |
0,68 |
7 |
5 |
71 |
301 |
2090 |
1020 |
2110 |
1240 |
|
ПЭ 150-63 (ПЭ 150-67) |
0,042 |
150 |
700 |
6„2 |
63 |
0,68 |
7 |
5 |
71 |
364 |
2170 |
1120 |
2225 |
1010 |
|
ПЭ 150-145 |
0,042 |
150 |
1580 |
14,2 |
145 |
0,68 |
7 |
8 |
71 |
825 |
3760 |
1120 |
2585 |
1205 |
|
ПЭ 250-45 (ПЭ 250-50) |
0,069 |
250 |
500 |
4,4 |
45 |
0,68 |
7 |
9 |
75 |
410 |
2180 |
1140 |
1745 |
1180 |
|
ПЭ 250-180 |
0,069 |
250 |
1975 |
17,6 |
180 |
0,78 |
8 |
11 |
75 |
1625 |
6820 |
1650 |
3355 |
1430 |
|
ПЭ 270-150 |
0,075 |
270 |
1650 |
14,7 |
150 |
0,78 |
8 |
11 |
76 |
1445 |
6000 |
1650 |
2905 |
1430 |
|
ПЭ 380-185 |
0,105 |
380 |
2030 |
18,1 |
185 |
0,98 |
10 |
9 |
78 |
2445 |
10J20 |
1550 |
3300 |
1735 |
|
ПЭ 380-200 |
0,105 |
380 |
2190 |
19,6 |
200 |
0,98 |
10 |
9 |
78 |
2640 |
11000 |
1550 |
3300 |
1735 |
|
ПЭ 580-185 |
0,139 |
500 |
1975 |
17,6 |
180 |
0,98 |
10 |
9 |
79 |
3090 |
10760 |
1550 |
3300 |
1735 |
|
0,161 |
580 |
2030 |
18,1 |
185 |
81 |
3590 |
||||||||
|
ПЭ 580-195 |
0,161 |
580 |
2150 |
19,1 |
195 |
0,98 |
10 |
9 |
81 |
3800 |
10760 |
1550 |
3300 |
1735 |
|
ПЭ 600-300 |
0,167 |
600 |
3290 |
29,4 |
300 |
2,35 |
24 |
150 |
77 |
6360 |
12690 |
1970 |
3875 |
2010 |
|
ПЭ 720-185 |
0,200 |
720 |
2030 |
18,1 |
185 |
0,98 |
10 |
15 |
82 |
4400 |
10940 |
1550 |
3300 |
1735 |
|
ПЭ 780-185 |
0,217 |
780 |
2030 |
18,1 |
185 |
0,98 |
10 |
15 |
80 |
4890 |
16380 |
1700 |
3760 |
1890 |
|
ПЭ 780-210 |
0,217 |
780 |
2330 |
20,6 |
210 |
0,98 |
10 |
15 |
80 |
5615 |
16600 |
1700 |
3760 |
1890 |
Примечания:
1. Параметры насосов с давлением 17,6 МПа (180 кгс/см2) и выше указаны без учета отбора воды от промежуточной ступени насоса.
2. Параметры насоса ПЭ 580-185 .при подаче 0,139 м3/с (500 м3/ч) достигаются обточкой рабочих колес.
3. В скобках указаны типоразмеры насосов, действующих до введения настоящего стандарта.

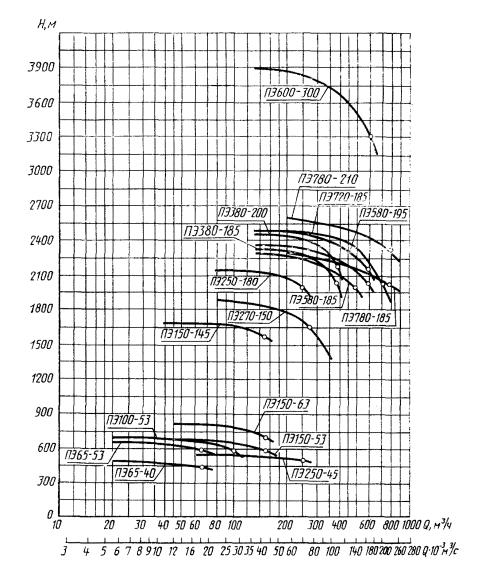

Рабочие части характеристик Q - H
Пример условного обозначения центробежного питательного насоса ПЭ с подачей 0,105 м3/с (380 м3/ч) и давлением 18,1 МПа (185 кгс/см2):
Насос ПЭ 380-185 ГОСТ 22337-77.
4. - 7. (Измененная редакция, Изм. № 2).
