ГОСТ 21.602-79. Отопление, вентиляция и кондиционирование воздуха. Рабочие чертежи Часть 2

6.2.7  На схемах систем вентиляции и кондиционирования указывают:

-  воздуховоды, их диаметры (сечения) и количество проходящего воздуха в м/ч (рисунок 14);

-  графическое обозначение изолированных участков воздуховода (при необходимости);

-  графическое обозначение участков воздуховода с огнезащитным покрытием;

-  отметки уровня оси круглых и низа прямоугольных воздуховодов;

-  оборудование вентиляционных установок;

-  контуры технологического оборудования, имеющего местные отсосы (в сложных случаях);

-  лючки для замеров параметров воздуха и чистки воздуховодов с указанием на полке линии-выноски марки лючка (4.6) и под полкой - обозначения документа (рисунок 15);

-  местные отсосы, их обозначения и обозначения документов. Для встроенных местных отсосов, поставляемых комплектно с технологическим оборудованием, обозначение местного отсоса и обозначение документа не указывают;

-  регулирующие устройства, воздухораспределители, нетиповые крепления (опоры) и другие элементы систем вентиляции и кондиционирования с указанием на полке линии-выноски обозначения элемента системы и под полкой - обозначения документа. При этом для нетиповых изделий на полке линии-выноски указывают наименование и буквенно-цифровое обозначение изделия (8.4) и под полкой - обозначение эскизного чертежа.

Примеры  выполнения схем систем вентиляции приведены в приложении Д.

6.2.8  В наименовании схемы системы отопления для двух и более систем в здании указывают номер системы.

В  наименовании схемы системы теплоснабжения установок указывают обозначения установок.

В  основной надписи наименования схем систем отопления и теплоснабжения установок указывают полностью.

Пример  - Схема системы отопления 1; Схема системы теплоснабжения установок П1-П3.

Над  схемами наименования схем систем отопления и теплоснабжения установок указывают сокращенно.

Пример  - Система отопления 1; Система теплоснабжения установок П1-П3.

6.2.9  В наименованиях схем систем вентиляции и кондиционирования указывают обозначения систем.

В  основной надписи наименования схем систем вентиляции и кондиционирования указывают полностью.

Пример  - Схемы систем П5, В8.

Над  схемами наименования схем систем вентиляции и кондиционирования указывают сокращенно.

Пример  - П5, В8.

     7 Чертежи установок систем

7.1  Чертежи установок систем отопления, вентиляции и кондиционирования (далее - чертежи установок) следует выполнять при наличии в установке двух и более составных частей (элементов установки), необходимости показа способов крепления составных частей установки между собой или к опорным конструкциям, отсутствии типовых монтажных чертежей или монтажных чертежей завода-изготовителя. В остальных случаях чертежи установок не выполняют.

7.2  Изображения - планы, разрезы и узлы (выносные элементы) на чертежах установок выполняют в масштабах по 4.14.

7.3  На планах и разрезах чертежей установок элементы установок изображают упрощенно. При необходимости показа способов крепления составных частей установки или их соединения между собой соответствующие элементы изображают детально, как правило, на узлах (выносных элементах) планов и разрезов чертежей установок.

7.4  Правила изображения трубопроводов, арматуры и других устройств на планах, разрезах и узлах (выносных элементах) чертежей установок принимают по 6.1.7.

7.5  На планах и разрезах чертежей установок наносят и указывают:

-  координационные оси здания (сооружения) и расстояния между ними;

-  отметки чистых полов этажей (площадок);

-  размерные привязки установок к координационным осям или к элементам конструкций здания (сооружения);

-  основные размеры и отметки уровней элементов установок;

-  буквенно-цифровые обозначения трубопроводов;

-  диаметры (сечения) воздуховодов и трубопроводов;

-  позиционные обозначения оборудования, арматуры, закладных конструкций и других устройств.

На  планах и разрезах чертежей установок, кроме элементов установок, указывают строительные конструкции.

7.6  На планах, разрезах и узлах чертежей установок оборудование, конструкции установок, трубопроводы обвязки воздухоохладителя и воздухонагревателя, арматуру и другие устройства изображают толстой основной линией, строительные конструкции - тонкой линией.

Воздуховоды,  расположенные над оборудованием (конструкциями) установки, на планах изображают, как правило, утолщенной штрих-пунктирной линией (наложенная проекция).

Примеры  выполнения планов и разрезов чертежей установок приведены в приложении Е.

7.7  При необходимости в составе основного комплекта рабочих чертежей марки ОВ (4.3) выполняют чертежи (планы, разрезы, узлы (выносные элементы) и, как правило, принципиальную схему) теплового пункта в соответствии с разделом 7. При этом, принципиальную схему выполняют без соблюдения масштаба, действительное пространственное расположение оборудования и трубопроводов учитывают приближенно.

Оборудование,  трубопроводы, арматуру и другие устройства на схеме указывают условными графическими обозначениями. При необходимости оборудование на схеме изображают упрощенными внешними очертаниями. Закладные конструкции (отборные устройства для установки контрольно-измерительных приборов) на схеме указывают точками диаметром 2 мм.

Проектируемые  трубопроводы, арматуру и другие устройства на схеме изображают сплошной толстой основной линией. Оборудование, а также трубопроводы, арматуру и другие устройства, поставляемые комплектно с оборудованием или существующие, изображают сплошной тонкой линией.

7.8  На схеме наносят и указывают:

-  оборудование, трубопроводы, арматуру и другие устройства;

-  контрольно-измерительные приборы (при необходимости). При этом буквенные обозначения измеряемых величин и функциональных признаков приборов (4.13) принимают по ГОСТ 21.404;

-  буквенно-цифровые обозначения трубопроводов, как правило, в разрывах линий трубопроводов;

-  диаметры трубопроводов;

-  позиционные обозначения оборудования, арматуры, закладных конструкций и других устройств;

-  направление потока транспортируемой среды.

7.9  На листе, где изображена принципиальная схема, приводят, при необходимости, узлы (выносные элементы) схемы и текстовые пояснения.

7.10  Элементам установок присваивают позиционные обозначения, состоящие из обозначения установки по 4.4 и порядкового номера элемента в пределах установки.

Пример  - П1.1, П1.2, В5.1, В5.2.

7.11  При выполнении в составе основного комплекта рабочих чертежей марки ОВ чертежей тепловых пунктов (4.3) их рассматривают в качестве чертежей установок. Каждому тепловому пункту (установке) присваивают обозначение, состоящее из марки "ТП" и порядкового номера установки в пределах марки.

Пример  - ТП1,ТП2.

7.12  Элементам теплового пункта (установки) присваивают позиционные обозначения, состоящие из обозначения установки по 7.11 и порядкового номера элемента в пределах установки.

Пример  - ТП1.1, ТП1.2, ТП2.1, ТП2.2.

7.13  На чертежах установок приводят, при необходимости, технические требования к монтажу установок.

7.14  К чертежам установок составляют спецификацию по форме 7 ГОСТ 21.101 и помещают, как правило, на листе, где изображены планы чертежей установок. Допускается выполнять спецификацию на отдельных листах.

7.15  В спецификацию к чертежам установок включают оборудование, конструкции установок, арматуру, закладные конструкции и другие устройства, а также трубопроводы по каждому диаметру.

Элементы  трубопроводов (отводы, переходы, тройники, крестовины, фланцы, болты, гайки, шайбы, прокладки) в спецификацию не включают.

7.16  В графе "Поз." указывают позиционное обозначение изделия (порядковый номер записи изделия в спецификацию) в пределах марки установки.

Для  трубопроводов графу не заполняют.

В  графе "Наименование" для каждой установки записывают буквенно-цифровое обозначение по 4.4, 7.11 в виде заголовка и подчеркивают.

7.17  В спецификации изделия записывают по группам в следующей последовательности:

-  оборудование;

-  арматура;

-  другие изделия;

-  закладные конструкции;

-  трубопроводы по каждому диаметру.

7.18  В наименованиях установок (в основной надписи) указывают буквенно-цифровые обозначения установок по 4.4, 7.11.

Пример  - "Установки систем П1, В1".

     8 Эскизные чертежи общих видов нетиповых изделий

8.1  Эскизные чертежи общих видов нетиповых изделий (далее - эскизные чертежи) выполняют по ГОСТ 21.114 с учетом требований настоящего стандарта.

8.2  Эскизные чертежи разрабатывают на несложные в изготовлении нетиповые изделия (конструкции, устройства, монтажные блоки (кроме отопительно-вентиляционного оборудования индивидуального изготовления), конструкции креплений трубопроводов, воздуховодов и др.) при отсутствии их серийного производства, типовой документации, стандартов или других документов на эти изделия.

8.3  Эскизный (групповой эскизный) чертеж определяет исходную конструкцию нетипового изделия, содержит упрощенное изображение, основные параметры и технические требования к изделию в объеме исходных данных (задания), необходимых для разработки конструкторской документации.

Объем  исходных данных, необходимых для разработки конструкторской документации нетипового изделия, устанавливает разработчик эскизного чертежа в соответствии с требованиями ГОСТ 21.114.

8.4  В наименовании нетипового изделия указывают буквенно-цифровое обозначение в пределах каждого вида нетипового изделия. В наименование изделия, как правило, не включают сведения о назначении изделия и его местоположении.

Пример  - Регистр из гладких труб ГТ1, Регистр из гладких труб ГТ2.

8.5  Наименования составных частей нетипового изделия на эскизном чертеже указывают на полках линий-выносок. Ориентировочную массу изделия приводят в технических требованиях к эскизному чертежу.

8.6  Эскизные чертежи выполняют в масштабах по 4.14. Допускается выполнять эскизные чертежи без точного соблюдения масштаба, если это не искажает наглядности изображения и не затрудняет чтение чертежа.

Пример  выполнения эскизного чертежа общего вида нетипового изделия приведен в приложении Б ГОСТ 21.114.

     9 Спецификация оборудования, изделий и материалов

9.1  Спецификацию оборудования, изделий и материалов (далее - Спецификация) выполняют по ГОСТ 21.110 с учетом требований настоящего стандарта.

9.2  При наличии пристроенной к производственному зданию (сооружению) части или встройки, в которых размещаются вспомогательные помещения, Спецификацию выполняют по частям:

-  производственная часть;

-  вспомогательная часть.

Если  жилое здание имеет пристройку или встройку, в которой размещаются предприятия общественного обслуживания, то спецификацию также составляют по частям:

-  жилая часть;

-  вспомогательная часть.

Наименование  каждой части записывают в виде заголовка в графе 2 и подчеркивают.

9.3  Спецификацию или ее части составляют по разделам:

-  отопление;

-  теплоснабжение установок систем;

-  вентиляция или вентиляция и кондиционирование (при его наличии).

Наименование  каждого раздела записывают в виде заголовка в графе 2 и подчеркивают.

9.4  Элементы систем (оборудование, изделия) и материалы в разделах Спецификации записывают по группам в следующей последовательности:

в  разделах "Отопление" и "Теплоснабжение установок систем":

-  отопительное оборудование;

-  трубопроводная арматура;

-  другие элементы систем;

-  закладные конструкции (отборные устройства для установки контрольно-измерительных приборов);

-  трубопроводы;

-  конструкции теплоизоляционные;

-  материалы.

Трубопроводы  в разделах Спецификации записывают по каждому диаметру. Элементы трубопровода (отводы, переходы, тройники, крестовины, фланцы, болты, гайки, шайбы, прокладки) в Спецификацию не включают;

в  разделе "Вентиляция" ("Вентиляция и кондиционирование"):

-  вентиляционное оборудование;

-  другие элементы систем;

-  закладные конструкции;

-  воздуховоды;

-  конструкции теплоизоляционные;

-  материалы.

Воздуховоды  в разделе Спецификации записывают по каждому диаметру (сечению).

Элементы  систем (оборудование, изделия) и материалы в пределах указанных групп размещают в порядке возрастания их основных параметров (например, типа, марки, диаметра, сечения).

В  графе 2 "Наименование и техническая характеристика" Спецификации перед наименованием оборудования, изделий и материалов указывают их порядковый номер записи в Спецификацию в пределах раздела. При этом графу 1 "Позиция" не заполняют.

Пример  составления спецификации оборудования, изделий и материалов приведен в приложении Ж.

9.5  В Спецификации принимают следующие единицы измерений:

-  оборудование (установки), арматура, воздухораспределители, заслонки, местные отсосы (укрытия), опоры (крепления) трубопроводов и воздуховодов, закладные конструкции (отборные устройства для установки контрольно-измерительных приборов) и другие элементы систем - шт.;

-  радиаторы - секций/ кВт (шт./кВт);

-  конвекторы, трубы ребристые, регистры из гладких труб - шт./кВт;

-  трубопроводы и воздуховоды - м;

-  материалы изоляционные - м;

-  материалы покрытий и защиты - м;

-  другие материалы - кг.

     10 Опросные листы и габаритные чертежи

10.1  Опросные листы и габаритные чертежи выполняют в соответствии с данными заводов - изготовителей оборудования и комплектуют их в виде отдельного выпуска с наименованием "Опросные листы".

Выпуску  "Опросные листы" присваивают самостоятельное обозначение, состоящее из обозначения основного комплекта рабочих чертежей марки ОВ и через точку шифра "ОЛ". Обозначение указывают на титульном листе выпуска опросных листов.

Пример  - 2345-11 - ОВ.ОЛ.

10.2  После титульного листа выпуска опросных листов помещают содержание. Содержание выполняют по форме 2 ГОСТ 21.101. Содержанию присваивают обозначение, состоящее из обозначения выпуска опросных листов и шифра "С".

Пример  - 2345-11 - ОВ.ОЛС.

Листы  содержания оформляют основной надписью. На первом листе содержания основную надпись выполняют по форме 5 ГОСТ 21.101 и на последующих листах - по форме 6 ГОСТ 21.101. В графе 5 основной надписи указывают "Содержание".

В  графах содержания (форма 2 ГОСТ 21.101) указывают:

-  в графе "Обозначение" - обозначение или порядковый номер опросного листа (габаритного чертежа);

-  в графе "Наименование" - наименование опросного листа (габаритного чертежа) в полном соответствии с наименованием, указанным на опросном листе (габаритном чертеже);

-  в графе "Примечание" - сведения об изменениях, вносимых в опросные листы (габаритные чертежи).

10.3  В наименовании опросного листа (габаритного чертежа) указывают обозначение или порядковый номер в пределах выпуска.

10.4  Изменения в опросные листы (габаритные чертежи) вносят в соответствии с ГОСТ 21.101 с учетом дополнительных требований настоящего стандарта.

Изменения  в опросные листы (габаритные чертежи) вносят самостоятельно в пределах каждого опросного листа (габаритного чертежа).

Сведения  об изменениях, вносимых в опросные листы (габаритные чертежи), приводят в графе "Примечание" содержания выпуска опросных листов.

Таблицу  регистрации изменений (форма 10 ГОСТ 21.101) не выполняют.

10.5  Выпуск опросных листов записывают в разделе "Прилагаемые документы" ведомости ссылочных и прилагаемых документов, входящей в общие данные по рабочим чертежам основного комплекта марки ОВ.

Приложение А

(Обязательное)

Примененные в настоящем стандарте термины

А.1  Термины, примененные в настоящем стандарте, и их определения приведены в таблице А.1.

Таблица А.1

Приложение Б

(Справочное)

Пример выполнения план-схемы размещения установок систем

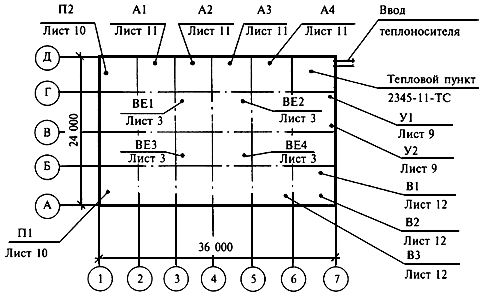

Б.1  Пример выполнения план-схемы размещения установок систем приведен на рисунке Б.1.

План-схема

Рисунок Б.1

Приложение В

(Справочное)

Примеры выполнения планов и разрезов чертежей систем

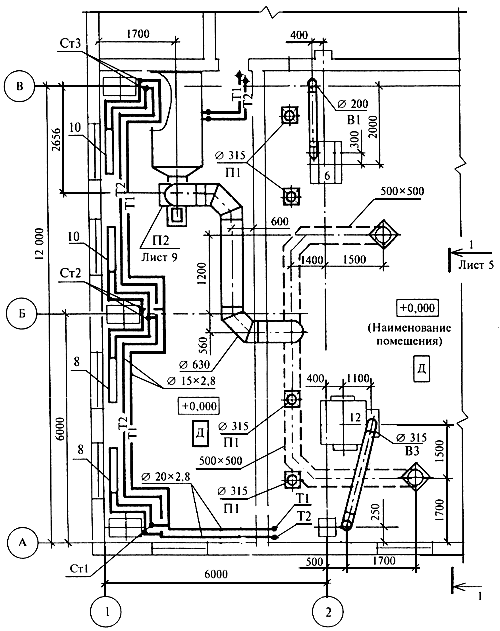

В.1  Примеры выполнения планов чертежей систем приведены на рисунках В.1 и В.2. На рисунках В.1 и В.2 показаны отдельные части планов.

План 3-3

Рисунок В.1

План 2-2

Рисунок В.2

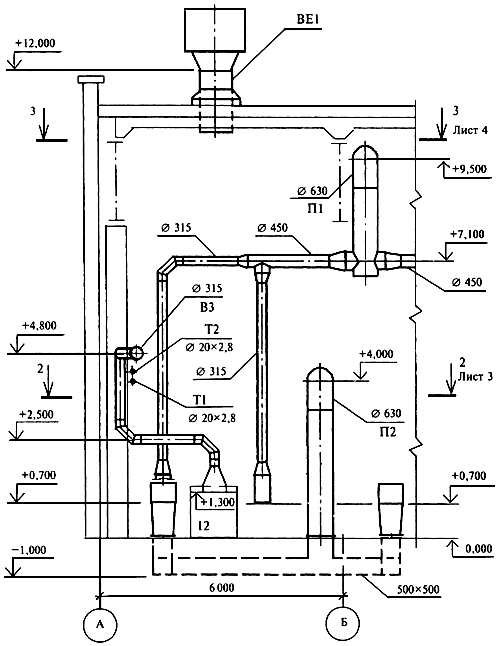

В.2  Пример выполнения разреза чертежей систем приведен на рисунке В.3.

Разрез 1-1

Рисунок В.3

Приложение Г

(Справочное)

Примеры выполнения схем систем отопления и теплоснабжения установок

Г.1  Пример выполнения схемы системы отопления приведен на рисунке Г.1.

Система отопления

Рисунок Г.1

Г.2  Пример выполнения схемы системы теплоснабжения установок приведен на рисунке Г.2.

Система теплоснабжения установок П1, П2, А1, А2

Рисунок Г.2

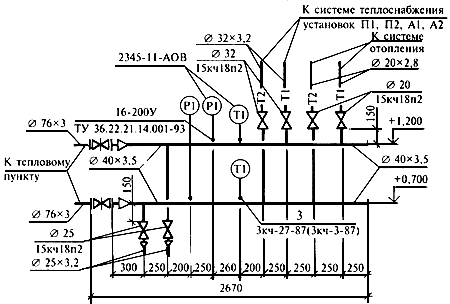

Г.3  Пример выполнения схемы узла управления системами отопления и теплоснабжения установок приведен на рисунке Г.3.

Узел управления 1

Рисунок Г.3

Г.4  Пример выполнения схемы узла (выносного элемента) системы приведен на рисунке Г.4.

Рисунок Г.4

Приложение Д

(Справочное)

Примеры выполнения схем систем вентиляции

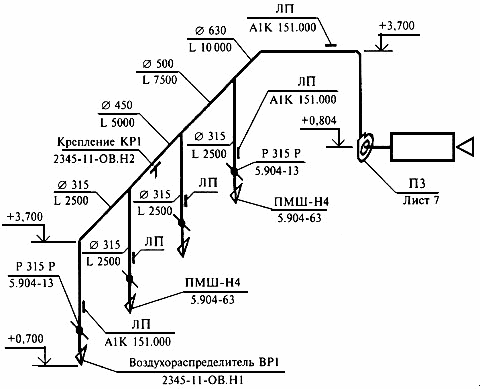

Д.1  Пример выполнения схемы приточной системы вентиляции приведен на рисунке Д.1.

П3

Рисунок Д.1

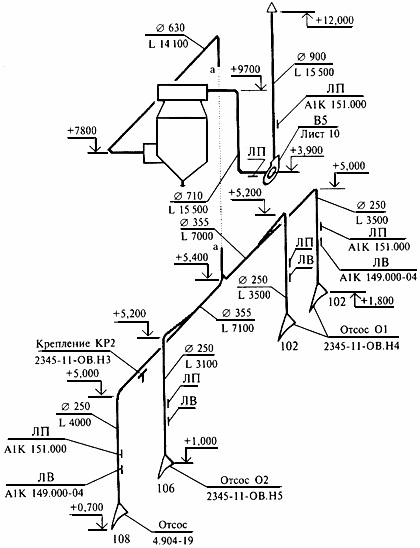

Д.2  Пример выполнения схемы вытяжной системы вентиляции приведен на рисунке Д.2.

В5

Рисунок Д.2

Приложение Е

(Справочное)

Примеры выполнения планов и разрезов чертежей установок систем

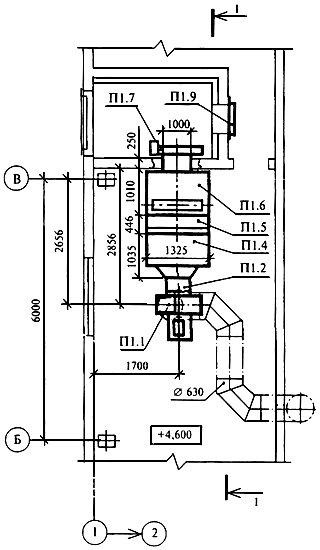

Е.1  Пример выполнения плана чертежей установок приведен на рисунке Е.1.

План

Рисунок Е.1

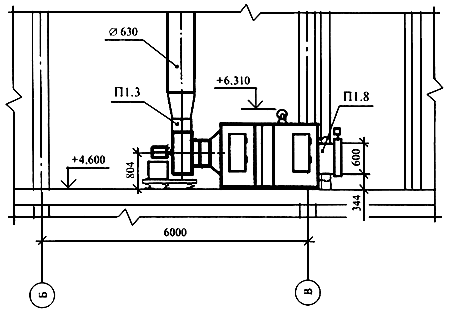

Е.2  Пример выполнения разреза чертежей установок приведен на рисунке Е.2.

Разрез 1-1

Рисунок Е.2

Приложение Ж

(Справочное)

Пример составления спецификации оборудования, изделий и материалов

Ж.1  Пример заполнения отдельных позиций и граф спецификации оборудования, изделий и материалов к основному комплекту рабочих чертежей марки ОВ приведен в таблице Ж.1.

Таблица Ж.1

Текст документа сверен по:

официальное издание

М.: Госстрой России, ФГУП ЦПП, 2004
