ГОСТ 21.513-83 Система проектной документации для строительства. Антикоррозионная защита конструкций зданий и соружений.

ГОСТ 21.513-83

Группа Ж01

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СИСТЕМА  ПРОЕКТНОЙ  ДОКУМЕНТАЦИИ  ДЛЯ  СТРОИТЕЛЬСТВА

АНТИКОРРОЗИОННАЯ ЗАЩИТА КОНСТРУКЦИЙ

ЗДАНИЙ И СООРУЖЕНИЙ

Рабочие чертежи

System of building design documents.

Anticorrosive protection of building structures.

Working drawings

Дата введения 1984-07-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

РАЗРАБОТАН  Институтом "Проектхимзащита" Министерства монтажных и специальных строительных работ СССР

ИСПОЛНИТЕЛИ  М.Ф. Быков (руководитель темы), В.А. Соколов, В.П. Шевяков, С.Н. Шульженко

ВНЕСЕН  Министерством монтажных и специальных строительных работ СССР

Член  Коллегии В.М. Орлов

УТВЕРЖДЕН  И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 14 октября 1983 г. N 258

ПЕРЕИЗДАНИЕ.  Декабрь 1984 г.

Настоящий  стандарт устанавливает состав и правила выполнения рабочих чертежей антикоррозионной защиты конструкций зданий и сооружений (основной комплект рабочих чертежей марки АЗ) всех отраслей промышленности и народного хозяйства.

Стандарт  не распространяется на рабочие чертежи антикоррозионной защиты, осуществляемой в процессе изготовления элементов конструкций (первичная защита).

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1.  Рабочие чертежи антикоррозионной защиты конструкций зданий и сооружений (далее именуемые рабочими чертежами антикоррозионной защиты) выполняют в соответствии с требованиями настоящего стандарта и других стандартов системы проектной документации для строительства.

1.2.  При воздействии cлабоагрессивных сред на конструкции зданий и сооружений указания по антикоррозионной защите приводят в общих данных по рабочим чертежам соответствующей марки.

1.3.  В состав основного комплекта рабочих чертежей марки АЗ включают:

общие  данные по рабочим чертежам;

рабочие  чертежи антикоррозионной защиты;

ведомость  объемов антикоррозионных работ по объектам защиты.

2. ОБЩИЕ ДАННЫЕ ПО РАБОЧИМ ЧЕРТЕЖАМ

2.1.  В составе общих данных по рабочим чертежам основного комплекта марки АЗ дополнительно к ГОСТ 21.102-79 в таблице по форме 1 приводят данные, характеризующие условия эксплуатации конструкций зданий и сооружений.

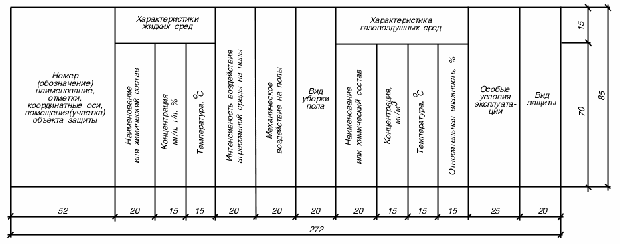

Форма 1

Условия эксплуатации конструкций зданий и сооружений

В  графах таблицы указывают:

в  графе "Номер (обозначение), наименование, отметки, координационные оси помещения (участка), об’екта защиты" - наименование и номер защищаемых помещений, участков зданий (сооружений), обозначение об’екта защиты, координационные оси, между которыми расположен об’ект защиты, его габаритные размеры, высотные отметки, марки систем вентиляции;

в  графах "Характеристика жидких сред" - наименование или химический состав по компонентам, их концентрацию (мг/л, г/л, %) и температуру (°С);

в  графах "Интенсивность воздействия агрессивной среды на полы", "Механическое воздействие на полы" и "Вид уборки пола" - данные, характеризующие воздействие на полы, в соответствии с наименованием граф;

в  графах "Характеристика газовоздушных сред" - наименование или химический состав по компонентам агрессивных газов, их концентрацию (мг/м) или группу агрессивности газов, температуру (°С), относительную влажность (%);

в  графе "Особые условия эксплуатации" - особые условия эксплуатации. Например:

для  полов - воздействие тведых агрессивных сред, диэлектричность, безыскровость, беспыльность;

для несущих и ограждающих конструкций - воздействие жидких и твердых агрессивных сред, несорбируемость, возможность периодического смыва загрязнений с конструкций;

для  каналов, тоннелей, емкостных и других сооружений, систем вентиляции - матерал размещаемых в них трубопроводов; способы их соединений и укладки; тип сооружений (проходные, непроходные, наливные, вентилируемые); возможный уровень заполнения; способ уборки проливов; возможность образования конденсата и способ его удаления; наличие абразивных примесей, механических воздействий, перемешивающих устройств, гидро- или теплоизоляции, давления или разрежения; место установки;

в  графе "Вид защиты":

для  пола - тип защиты пола в соответствии с экспликацией полов;

для  несущих и ограждающих конструкций, каналов, тоннелей, емкостных и других сооружений, систем вентиляции - номер чертежа, на котором показана конструкция антикоррозионной защиты.

Пример  заполнения таблицы по форме 1 приведен в справочном приложении 1.

2.2.  В общих указаниях в дополнение к ГОСТ 21.102-79 приводят:

перечень  нормативных документов и технологических инструкций, на основании которых производят работы по антикоррозионной защите;

требования  по выполнению антикоррозионных работ, монтажу элементов конструкций, подлежащих защите, контролю качества антикоррозионных покрытий, технике безопасности и противопожарным мероприятиям.

3. РАБОЧИЕ ЧЕРТЕЖИ АНТИКОРРОЗИОННОЙ ЗАЩИТЫ

3.1.  Рабочие чертежи антикоррозионной защиты включают:

планы  подземных конструкций зданий (сооружений);

планы  полов помещений (участков);

планы  и разрезы фундаментов под оборудование, лотков, приямков, а также каналов, тоннелей и других сооружений;

схемы  систем вентиляции;

сечения  и узлы антикоррозионной защиты конструкций.

3.2.  Масштабы изображений принимают по ГОСТ 2.302-68:

     планы подземных конструкций зданий (сооружений) ... 1:200-1:400

     планы полов помещений (участков) .................. 1:100-1:200

     планы и разрезы фундаментов под оборудование,

     лотков, приямков, а также каналов, тоннелей и

     других сооружений ................................. 1:20-1:200

сечения  и узлы антикоррозионной защиты конструкций . 1:2 - 1:20

3.3.  На планах подземных конструкций здания (сооружения) указывают элементы конструкций (схематично), а также:

координационные  оси;

зоны  антикоррозионной защиты;

ссылки  на сечения или узлы антикоррозионной защиты конструкций.

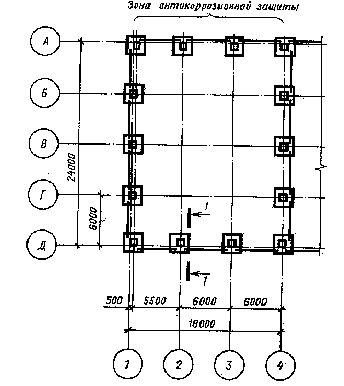

Пример  выполнения плана подземных конструкций приведен на черт. 1.

Черт. 1

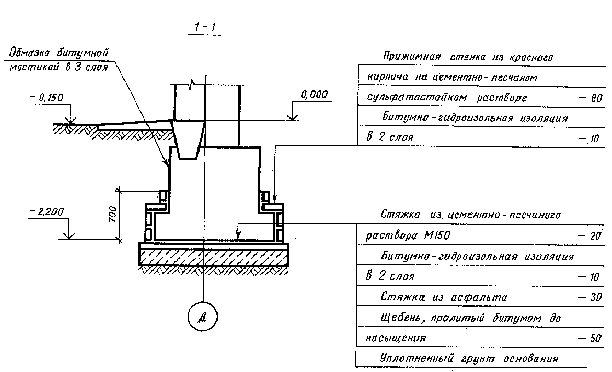

На  листе, где помещен план подземных конструкций, приводят гидрогеологические данные в таблице по форме 2.

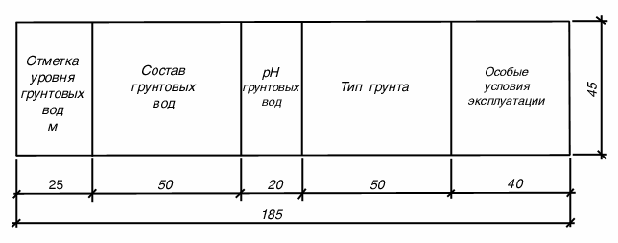

  Форма 2

  Гидрогеологические данные

В  графах таблицы указывают:

в  графе "Состав грунтовых вод" - наименование или химический состав грунтовых вод (словами или химическими формулами);

в  графе "Особые условия эксплуатации" - прогнозируемая максимальная отметка уровня поднятия грунтовых вод, вероятность их загрязнения, глубина заложения фундаментов здания (сооружения).

Пример  заполнения таблицы по форме 2 приведен в справочном приложении 2.

При  ограниченной номенклатуре элементов подземных несущих конструкций допускается план подземных конструкций не выполнять, таблицу по форме 2 помещать на листе общих данных по рабочим чертежам.

3.4.  Планы полов помещений (участков) выполняют по ГОСТ 21.501-80 с учетом следующих дополнительных требований:

типы  полов и номера помещений (участков) проставляют в кружках диаметром 10 мм, разделенных горизонтальной линией.

Над  линией указывают римской цифрой тип пола, под линией - арабской цифрой номер помещения (участка).

Примечание.  При отсутствии на архитктурно-строительных чертежах номеров помещений их проставляют на чертежах марки АЗ. Отдельным участкам помещения с различными агрессивными средами допускается присваивать обозначение, состоящее из номера помещения и буквенного индекса.

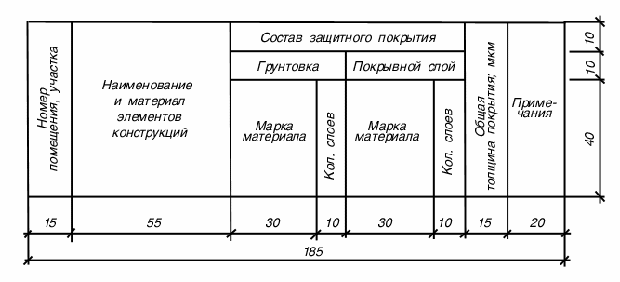

На  листе, где помещены планы полов, приводят данные по антикоррозионной защите несущих и ограждающих конструкций зданий и сооружений в таблице по форме 3.

Форма 3

Антикоррозионная защита несущих и ограждающих

конструкций зданий и сооружений

Пример  заполнения таблицы по форме 3 приведен в справочном приложении 3.

3.5.  На планах фундаментов под оборудование, лотков, приямков, каналов, тоннелей и других сооружений указывают:

координационные  оси;

уклоны  полов, лотков, каналов, тоннелей;

габаритные  размеры лотков, приямков, каналов, тоннелей и других элементов здания (сооружения), а также высотные отметки фундаментов под оборудование, отметки дна лотков, приямков, каналов и тоннелей;

ссылки  на сечения и узлы антикоррозионной защиты конструкций.

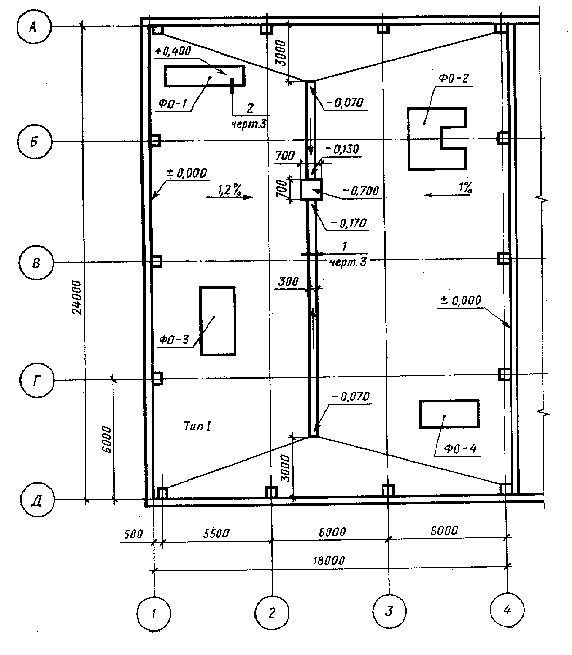

Пример  выполнения плана приведен на черт. 2.

Черт. 2

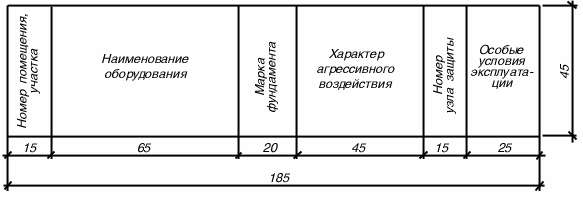

На  листе, где помещен план, в таблице по форме 4 приводят данные об агрессивных воздействиях на фундаменты под оборудование.

Форма 4

Агрессивные воздействия на фундаменты под оборудование

В  графе "Особые условия эксплуатации" таблицы указывают способ установки оборудования (например: на плите, на раме).

Пример  заполнения таблицы по форме 4 приведен в справочном приложении 4.

При  большой насыщенности плана строительными элементами допускается планы каналов, тоннелей, емкостей и т.п. помещать на отдельных листах.

3.6.  На схемах систем вентиляции (местных отсосов) указывают:

воздуховоды  - толстой сплошной основной линией;

диаметры  или размеры сечений воздуховодов - на полке линии-выноски;

отметки  уровня осей круглых и низа прямоугольных воздуховодов и другие отметки, характерные для систем вентиляции;

контуры  технологического оборудования, имеющего местные отсосы (в сложных случаях), - тонкой сплошной линией;

местные  отсосы;

вид  соединения воздуховодов;

обозначения  (марка, номер) систем вентиляции;

ссылки  на узлы антикоррозионной защиты.

Схемы  систем общеобменной вентиляции, подлежащих антикоррозионной защите, не выполняют, а приводят только узлы антикоррозионной защиты этих систем и их номера.

3.7.  Чертежи узлов выполняют на характерные элементы антикоррозионной защиты.

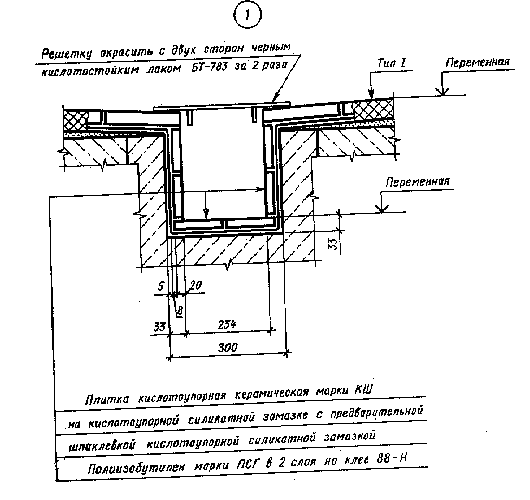

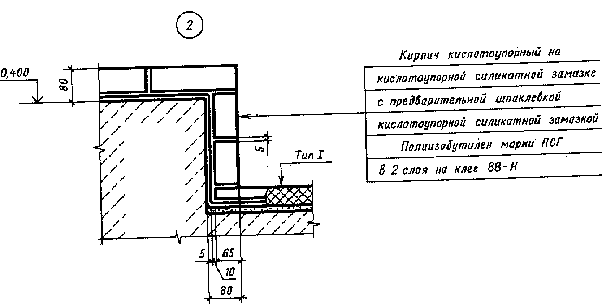

На  чертежах узлов указывают конструкцию антикоррозионной защиты (черт. 3).

Черт. 3

4. ВЕДОМОСТЬ ОБЪЕМОВ АНТИКОРРОЗИОННЫХ РАБОТ

ПО ОБЪЕКТАМ ЗАЩИТЫ

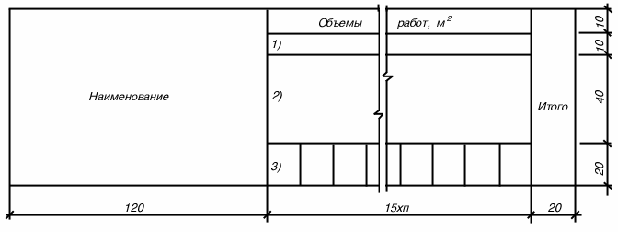

4.1.  Ведомость объемов антикоррозионных работ по объектам защиты выполняют по форме 5.

Форма 5

Ведомость объемов антикоррозионных работ по объектам защиты

В  подзаголовках указывают:

в  подзаголовке 1) - отметки пола (дна) объктов защиты;

в  подзаголовке 2) - наименование и расположение (координационные оси) защищаемых помещений (участков), объектов защиты;

в  подзаголовках 3) - наименование защищаемых элементов конструкций.

Количество  граф зависит от количества объектов защиты и видов защищаемых элементов конструкций.

Пример  оформления ведомости приведен в справочном приложении 5.

ПРИЛОЖЕНИЕ 1

Справочное

Пример заполнения таблицы условий эксплуатации

конструкций зданий и сооружений

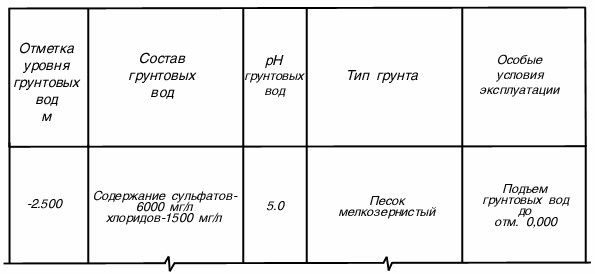

ПРИЛОЖЕНИЕ 2

Справочное

Пример заполнения таблицы гидрогеологических данных

ПРИЛОЖЕНИЕ 3

Справочное

Пример заполнения таблицы антикоррозионной защиты

несущих и ограждающих конструкций зданий и сооружений

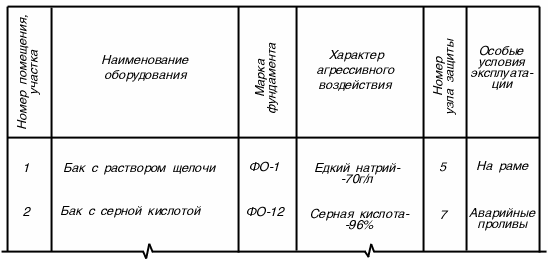

ПРИЛОЖЕНИЕ 4

 Справочное

Пример заполнения таблицы агрессивных воздействий

на фундаменты под оборудование

ПРИЛОЖЕНИЕ 5

Справочное

Пример оформления ведомости объемов антикоррозионных работ

по объектам защиты

Текст документа сверен по:

официальное издание

Госстрой СССР  -

М.: Издательство стандартов, 1985
