ГОСТ 20763-85* Электронасосы центробежные погружные для загрязненных вод. Основные параметры

ГОСТ 20763-85

ЭЛЕКТРОНАСОСЫ ЦЕНТРОБЕЖНЫЕ
ПОГРУЖНЫЕ
ДЛЯ ЗАГРЯЗНЕННЫХ ВОД

ОСНОВНЫЕ ПАРАМЕТРЫ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Дата введения 01.01.86

1. Настоящий стандарт распространяется на переносные центробежные погружные электронасосы (далее - электронасосы) для загрязненных, кроме бытовых (фекальных) и производственных сточных вод, с подачей от 1,11×10^-3 до 139×10^-3 м³/с (от 4 до 500 м³/ч) и напором от 5 до 50 м, предназначенные для откачки воды температурой от 273 К (0°С) до 308 К (35°С), с водородным показателем в пределах 5-10 рН, плотностью до 1100 кг/м³, при содержании твердых механических примесей до 10% по массе с плотностью твердых частиц не более 2500 кг/м³ и максимальным размером до 5 мм включ.

Допускается изготовлять электронасосы для загрязненных вод температурой до 333 К (60 °С) - исполнения Тр, до 368 К (95 °С) - исполнения Г, а также для загрязненных жидкостей с содержанием нефти и нефтепродуктов до 10% - взрывозащищенного исполнения (В2Т3) при сохранении установленных настоящим стандартом подачи и напора.

Стандарт распространяется на электронасосы, изготовляемые для нужд народного хозяйства и экспорта.

Требования п. 2.1 в части подачи, напора и КПД являются обязательными, другие требования - рекомендуемыми.

(Измененная редакция, Изм. № 1, 3).

2. Основные параметры

2.1. Основные параметры электронасосов должны соответствовать указанным в таблице.

* Электронасосы изготовляются с 01.01.93.

** Масса и КПД расчетные и подлежат уточнению по мере освоения электронасосов.

Примечания:

1. Значения подачи, напора и КПД указаны для работы электронасосов на воде по ГОСТ 2874* температурой до 25°С при номинальных значениях напряжения и частоты тока.

2. Масса электронасосов указана без учета массы напорных рукавов, токопроводящего кабеля пускозащитной аппаратуры и заливаемого в камеру уплотнений масла.

3. Значения КПД в скобках - для 60 Гц.

* На территории Российской Федерации действует ГОСТ Р 51232-98.

(Измененная редакция, Изм. № 2, 3).

2.2. Электронасосы следует изготовлять на номинальные напряжения 220, 380, 415 В с частотой 50 Гц.

Допускается изготовлять электронасосы на напряжение 380 и 440 В частотой 60 Гц для экспорта с подачей и напором, указанными в таблице.

2.3. Минимальный подпор следует указывать в эксплуатационной документации электронасосов.

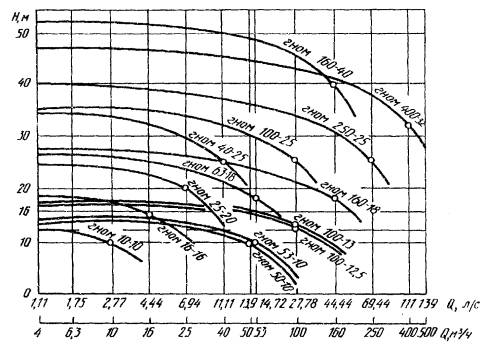

2.4. Режимы работы электронасосов по подаче и напору должны соответствовать указанным на чертеже.

(Измененная редакция, Изм. № 2, 3).

2.5. Пример условного обозначения электронасоса Н для загрязненной воды Г, одноступенчатого О, моноблочного М с подачей 100 м³/ч и напором 25 мм:

Электронасос ГНОМ 100-25 ГОСТ 20763-85

То же, для электронасосов для откачки воды температурой до 60°С:

Электронасос ГНОМ 100-25T ГОСТ 20763-85

То же, для электронасосов для откачки воды температурой до 95°С:

Электронасос ГНОМ 100-25Г ГОСТ 20763-85

То же, для электронасосов для откачки загрязненных жидкостей с содержанием нефти и нефтепродуктов до 10%:

Электронасос ГНОМ 100-25Тр ГОСТ 20763-85

Для различных конструктивных модификаций (модернизаций) одного типоразмера электронасоса перед его обозначением следует указывать числа, соответствующие порядковому номеру модификации (модернизации).

(Измененная редакция, Изм. № 1).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством тяжелого машиностроения СССР

РАЗРАБОТЧИКИ

В.Е. Аникиенко (руководитель темы), Р.Г. Краузова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 20.02.85 № 345

3. Срок проверки - 1996 г.

4. ВЗАМЕН ГОСТ 20763-75

5. Ограничение срока действия снято Постановлением Госстандарта от 05.06.92 № 532

6. ИЗДАНИЕ (май 2000 г.) с Изменениями № 1, 2, 3, утвержденными в июне 1987 г., мае 1990 г., мае 1992 г. (ИУС 9-87, 8-90, 8-92)

(Поправка. ИУС 5-2004 г.).
