ГОСТ 19309-98 Изложницы центробежные с фланцем, вкладышами и центробежными замками. Конструкция и размеры

ГОСТ 19309-98

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИЗЛОЖНИЦЫ ЦЕНТРОБЕЖНЫЕ С ФЛАНЦЕМ, ВКЛАДЫШАМИ
И ЦЕНТРОБЕЖНЫМИ ЗАМКАМИ

Конструкция и размеры

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

Минск

Предисловие

1. РАЗРАБОТАН Межгосударственным техническим комитетом МТК 252 «Литейное производство»

ВНЕСЕН Госстандартом России

2. ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 14-98 от 12 ноября 1998 г.)

За принятие проголосовали:

Наименование государства

Наименование национального органа по стандартизации

Азербайджанская Республика

Республика Беларусь

Республика Казахстан

Киргизская Республика

Российская Федерация

Республика Таджикистан

Туркменистан

Республика Узбекистан

Украина

Азгосстандарт

Госстандарт Беларуси

Госстандарт Республики Казахстан

Киргизстандарт

Госстандарт России

Таджикгосстандарт

Главная государственная инспекция Туркменистана

Узгосстандарт

Госстандарт Украины

3. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 23 июля 1999 г. № 210-ст межгосударственный стандарт ГОСТ 19309-98 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2000 г.

4. ВЗАМЕН ГОСТ 19309-73

Содержание

1. Область применения

2. Нормативные ссылки

3. Конструкция и размеры

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИЗЛОЖНИЦЫ ЦЕНТРОБЕЖНЫЕ С ФЛАНЦЕМ, ВКЛАДЫШАМИ И ЦЕНТРОБЕЖНЫМИ ЗАМКАМИ

Конструкция и размеры

Centrifugal moulds with flange, inserts and centrifugal locks. Construction and dimensions

Дата введения 2000-01-01

1. Область применения

Настоящий стандарт распространяется на центробежные изложницы с фланцем, вкладышами и центробежными замками для однопозиционных машин центробежного литья консольного типа с горизонтальной осью вращения, предназначенные для изготовления втулок из стали, чугуна и цветных сплавов.

Стандарт пригоден для целей сертификации.

Требования настоящего стандарта являются обязательными.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 977-88 Отливки стальные. Общие технические условия

ГОСТ 1412-85 Чугун с пластинчатым графитом для отливок. Марки

ГОСТ 1483-84 Винты установочные с шестигранной головкой и ступенчатым концом с конусом классов точности А и В. Конструкция и размеры

ГОСТ 5915-70 Гайки шестигранные класса точности В. Конструкция и размеры

ГОСТ 7293-85 Чугун с шаровидным графитом для отливок. Марки

ГОСТ 7798-70 Болты с шестигранной головкой класса точности В. Конструкция и размеры

ГОСТ 16093-81 Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором

ГОСТ 19310-98 Выталкиватели для центробежных изложниц. Конструкция и размеры

ГОСТ 19311-98 Крышки для центробежных изложниц. Конструкция и размеры

ГОСТ 19313-98 Замки центробежные для центробежных изложниц. Конструкция и размеры

ГОСТ 19315-98 Хомуты тройные для центробежных изложниц. Конструкция и размеры

3. Конструкция и размеры

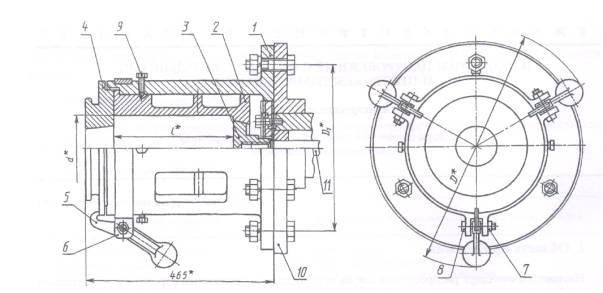

3.1 Конструкция и размеры центробежных изложниц должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.

* Размеры для справок.

1 - изложница; 2 - вкладыш; 3 - выталкиватель; 4 - крышка; 5 - центробежный замок; 6 - тройной хомут; 7 - гайка М16-6Н.5.05 по ГОСТ 5915; 8 - болт M16-6g×60.88.35.05 по ГОСТ 7798; .9 - установочный винтM16-6g×50.H14.05 по ГОСТ 1483; 10 - планшайба машины; 11 - шток выталкивателя

Рисунок 1

Таблица 1

Размеры в миллиметрах

Обозначение	d	l	D	D₁	Масса, кг, не более, с вкладышами
Обозначение	d	l	D	D₁	из чугуна	из стали
0570-0801	80	160	442	320	121,6	121,8
0570-0802		180			122,6	122,8
0570-0803		200			123,7	124,0
0570-0804	90	160			120,7	121,0
0570-0805		180			121,5	121,7
0570-0806		200			123,0	123,2
0570-0807		250			125,3	125,5
0570-0808	100	160			120,2	120,4
0570-0809		180			121,2	121,4
0570-0810		200			122,6	122,8
0570-0811		250			125,2	125,5
0570-0812	110	160			119,1	119,3
0570-0813		180			120,2	120,4
0570-0814		200			121,3	121,5
0570-0815		250			125,2	125,8
0570-0816	125	200	554	400	122,2	122,4
0570-0817		250			125,5	125,8
0570-0818		320			130,2	130,5
0570-0819	140	200	554	400	178,2	178,6
0570-0820		250			184,3	184,5
0570-0821		320			193,6	194,2
0570-0822	160	200			186,0	186,4
0570-0823		250			190,8	191,5
0570-0824		320			198,0	198,5
0570-0825	180	200			176,6	177,0
0570-0826		250			192,7	193,2
0570-0827		320			198,7	199,2
0570-0828	200	200			178,8	179,2
0570-0829		250			195,9	196,4
0570-0830		320			205,1	205,7
0570-0831	200	200	654	500	285,8	286,7
0570-0832		250			300,8	301,8
0570-0833		320			314,5	315,7
0570-0834	250	200			282,8	283,6
0570-0835	250	250			298,3	299,3
0570-0836	200	320			315,2	316,3
0570-0837	280	200			276,7	277,4
0570-0838		250			291,0	291,5
0570-0839		320			307,0	308,0
0570-0841	320	280	764	630	383,3	384,6
0570-0842		320			395,0	396,4
0570-0843		360			404,1	405,6

Пример условного обозначения центробежной изложницы с размерами d = 80 мм и l =160 мм:

Изложница центробежная 0570-0801 ГОСТ 19309-98

Таблица 2 - Спецификация центробежных изложниц

Обозна- чение центро- бежных изложниц	Поз.7 Изложница	Поз.2 Вкладыш	Поз.3 Выталки- ватель ГОСТ 19310	Поз. 4* Крышка ГОСТ 19311	Поз.5 Замок центро- бежный ГОСТ 19313	Поз. 6 Хомут тройной ГОСТ 19315	Поз.7 Гайка ГОСТ 5915	Поз. 8 Болт ГОСТ 7798	Поз.9 Винт устано- вочный ГОСТ 1483
	Обозначение деталей
0570-0801	0570-0801/001	0570-0801/002	0554-0003	0556-0201; 0556-0202	0557-0201	0559-0201	М16-6Н.5.05	М16-6g×60. 88.35. 05	В.М16-6g×50. 14H.05
0570-0802		0570-0802/002
0570-0803		0570-0803/002
0570-0804		0570-0804/002	0554-0004	0556-0202; 0556-0203
0570-0805		0570-0805/002
0570-0806		0570-0806/002
0570-0807		0570-0807/002
0570-0808		0570-0808/002	0554-0005	0556-0203; 0556-0204
0570-0809		0570-0809/002
0570-0810		0570-0810/002
0570-0811		0570-0811/002
0570-0812		0570-0812/002	0554-0006	0556-0204; 0556-0205
0570-0813		0570-0813/002
0570-0814		0570-0814/002
0570-0815		0570-0815/002
0570-0816		0570-0816/002	0554-0007	0556-0205; 0556-0206	0557-0202	0559-0202
0570-0817		0570-0817/002
0570-0818		0570-0818/002
0570-0819	0570-0802/001	0570-0819/002	0554-0008	0556-0213; 0556-0214
0570-0820		0570-0820/002
0570-0821		0570-0821/002
0570-0822		0570-0822/002	0554-0009	0556-0215; 0556-0216
0570-0823		0570-0823/002
0570-0824		0570-0824/002
0570-0825		0570-0825/002	0554-0010	0556-0217
0570-0826		0570-0826/002
0570-0827		0570-0827/002
0570-0828		0570-0828/002	0554-0011	9556-0218
0570-0829		0570-0829/002
0570-0830		0570-0830/002
0570-0831	0570-0803/001	0570-0831/002	0554-0012	0556-0224; 0556-0225	0557-0203	0559-0207
0570-0832		0570-0832/002
0570-0833		0570-0833/002
0570-0834		0570-0834/002	0554-0013	0556-0225; 0556-0226
0570-0835		0570-0835/002
0570-0836		0570-0836/002
0570-0837		0570-0837/002	0554-0014	0556-0227
0570-0838		0570-0838/002
0570-0839		0570-0839/002
0570-0841	0570-0804/001	0570-0841/002	0554-0015	0556-0237; 0556-0238		0559-0209
0570-0842		0570-0842/002
0570-0843		0570-0843/002
*Применение крышки определяется конструктивно.

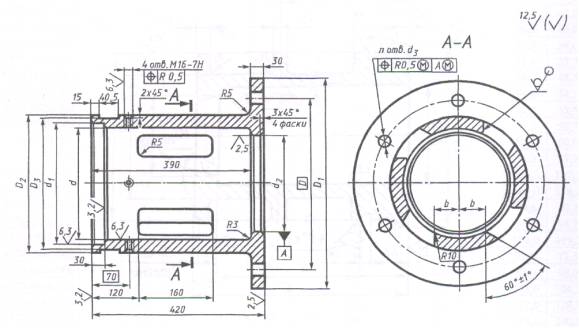

3.2 Конструкция и размеры изложниц (поз.1) должны соответствовать указанным на рисунке 2 и в таблице 3.

Рисунок 2

Таблица 3

Размеры в миллиметрах

Обозначение изложниц	d	d₁	d₂ Н11	d₃	D	D₁	D₂	D₃	b	n	Мacca кг, не более
0570-0801/001	190	210	180	22	320	380	260	250	50	6	83,5
0570-0802/001	270	290	200	22	400	460	340	330	70		117,0
0570-0803/001	370	390	280	26	500	560	440	430	100	8	158,0
0570-0804/001	450	480	360	26	630	700	520	510	120		192,4

Пример условного обозначения изложницы с размером d = 190 мм:

Изложница 0570-0801/001 ГОСТ 19309-98

3.3. Материал - сталь марки 35Л по ГОСТ 977.

3.4. Неуказанные предельные отклонения размеров: Н14, h14, ± .

3.5. Резьба - по ГОСТ 24705, поле допуска - по ГОСТ 16093.

3.6. Остальные технические требования - по ГОСТ 19316.

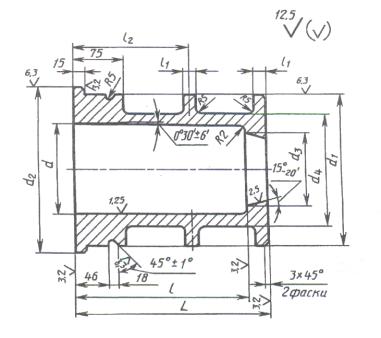

3.7. Конструкция и размеры вкладышей (поз. 2) должны соответствовать указанным на рисунке 3 и в таблице 4.

Рисунок 3

Таблица 4

Размеры в миллиметрах

Обозначение вкладышей	d	l	d₁	d₂	d₃ H11	d₄	L	l₁	l₂	Коли- чество ребер	Масса вкладышей, кг, не более
Обозначение вкладышей	d	l	d₁	d₂	d₃ H11	d₄	L	l₁	l₂	Коли- чество ребер	из чугуна	из стали
0570-0801/002	80	160	188,5	208,5	70	120	180	25	-	-	21,9	22,2
0570-0802/002		180					200				22,9	23,2
0570-0803/002		200					220				24,0	24,2
0570-0804/002	90	160			80	130	185				20,8	21,0
0570-0805/002		180					205				21,6	21,8
0570-0806/002		200					225				23,1	23,3
0570-0807/002		250					275	20	165	1	25,4	25,7
0570-0808/002	100	160			90	140	185	25	-	-	20,2	20,4
0570-0809/002		180					205				21,2	21,4
0570-0810/002		200					225				22,6	22,8
0570-0811/002		250					275	20	165	1	25,2	25,5
0570-0812/002	110	160			110	150	185		-	-	19,0	19,2
0570-0813/002		180					205				20,1	20,3
0570-0814/002		200					225				21,2	21,4
0570-0815/002		250					275	25	165	1	25,1	25,4
0570-0816/002	125	200			115	165	230	25	-	-	21,6	21,8
0570-0817/002		250					280	20	168	1	24,9	25,2
0570-0818/002		320					350	20	202	1	31,5	31,8
0570-0819/002	140	200	268	288	130	190	230	25	-	-	44,0	44,4
0570-0820/002		250					280	20	168	1	50,1	50,6
0570-0821/002		320					350	20	202	1	59,4	60,0
0570-0822/002	160	200			150	210	230	25	-	-	41,5	42,0
0570-0823/002		250					280	20	168	1	46,3	46,8
0570-0824/002		320					350	20	202	1	53,5	54,0
0570-0825/002	180	200			170	230	230	25	-	-	31,8	32,3
0570-0826/002		250					280	20	168	1	48,0	48,5_
0570-0827/002		320					350	20	202	1	54,0	54,5
0570-0828/002	200	200			190	250	230	25	-	-	33,2	33,5
0570-0829/002		250					280	20	168	1	50,2	50,7
0570-0830/002		320					350	20	202	1	59,4	60,0
0570-0831/002	220	200	368	388	210	290	230	30	-	-	85,3	87,2
0570-0832/002		250					280	25	165	1	101,3	102,3
0570-0833/002		320					350	25	200	1	115,0	116,2
0570-0834/002	250	200			240	320	240	30	-	-	79,6	80,4
0570-0835/002		250					290	25	170	1	95,1	96,2
0570-0836/002		320					360	25	205	1	112,0	113,2
0570-0837/002	280	200			270	350	240	30	-	-	72,8	73,5
0570-0838/002		250					290	25	170	1	87,0	88,0
0570-0839/002		320					360	25	205		103,0	104,2
0570-0841/002	320	280	448	478	308	390	320		185		127,0	128,3
0570-0842/002		320	448				360		205	1	138,6	140,0
0570-0843/002		360					400	30	220		152,8	154,3

Пример условного обозначения вкладыша размерами: d - 80 мм, l = 160 мм:

Вкладыш 0570-0801/002 ГОСТ 19309-98

3.8. Материал:

вкладышей для литья втулок из цветных сплавов - чугун марки СЧ 20 по ГОСТ 1412 или сталь марки 35Л по ГОСТ 977;

вкладышей для литья втулок из чугуна и стали - высокопрочный чугун марки ВЧ 50 по ГОСТ 7293 или сталь марки 35Л по ГОСТ 977.

3.9. Неуказанные предельные отклонения размеров: Н14, h14, ± .

3.10. Остальные технические требования - по ГОСТ 19316.

Ключевые слова: центробежные изложницы, центробежные изложницы с фланцем, вкладышами и центробежными замками; конструкция; размеры
