ГОСТ 19231.1-83. Плиты железобетонные для покрытий трамвайных путей. Конструкция и размеры.

ГОСТ 19231.1-83

Группа Ж33

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛИТЫ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ ПОКРЫТИЙ ТРАМВАЙНЫХ ПУТЕЙ

Конструкция и размеры

Reinforced concrete slabs for tramway track

pavements. Structure and dimensions

ОКП 58 4600

                     Дата введения 1984-01-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1.  РАЗРАБОТАН Министерством жилищно-коммунального хозяйства РСФСР Научно-исследовательским институтом бетона и железобетона (НИИЖБ) Госстроя СССР

ИСПОЛНИТЕЛИ  В.А.Семина, канд.техн.наук (руководитель темы); А.Н.Стульчиков канд. техн.наук; Г.Т.Осипович; Л.А.Когель; Н.А.Гаврилова; Н.Н.Перетрухин

2.  ВНЕСЕНЫ Министерством жилищно-коммунального хозяйства РСФСР

Зам.  министра С.М.Ионов

3.  УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 26 января 1983 г. N 18

4.  ПЕРЕИЗДАНИЕ. Февраль 1984 г.

1.  Настоящий стандарт распространяется на железобетонные плиты типов 1П, 2П и 3П, изготовляемые из тяжелого бетона и предназначенные для устройства покрытий трамвайных путей, и устанавливает конструкцию плит и арматурных изделий к ним.

2.  Плиты должны удовлетворять всем требованиям ГОСТ 19231.0-83 и настоящего стандарта.

3.  Технические показатели плит приведены в табл. 1.

                                                           Таблица 1

+-------------------------------------------------------------------+

¦           ¦  Нормативная  ¦   Класс   ¦ Расход материалов на плиту¦

¦  Марка    ¦   подвижная   ¦ бетона по +---------------------------¦

¦  плиты    ¦ автомобильная ¦ прочности ¦              ¦            ¦

¦           ¦    нагрузка   ¦ на сжатие ¦  Бетон, м  ¦  Сталь, кг ¦

¦           ¦               ¦           ¦              ¦            ¦

+-----------+---------------+-----------+--------------+------------¦

¦1П14.15.12 ¦    Н-30       ¦           ¦     0,25     ¦   19,73    ¦

¦1П14.15.10 ¦    Н-10       ¦           ¦     0,21     ¦   18,19    ¦

+-----------+---------------¦           ¦--------------+------------¦

¦1П14.17.12 ¦    Н-30       ¦           ¦     0,29     ¦   21,89    ¦

¦1П14.17.10 ¦    Н-10       ¦           ¦     0,24     ¦   20,22    ¦

+-----------¦---------------¦           ¦--------------+------------¦

¦1П14.19.12 ¦    Н-30       ¦   В30     ¦     0,31     ¦   22,20    ¦

¦1П14.19.10 ¦    Н-10       ¦           ¦     0,26     ¦   20,98    ¦

+-----------¦---------------¦           ¦--------------+------------¦

¦1П14.21.12 ¦    Н-30       ¦           ¦     0,35     ¦   24,81    ¦

¦1П14.21.10 ¦    Н-10       ¦           ¦     0,29     ¦   23,46    ¦

+-----------¦---------------¦           ¦--------------+------------¦

¦1П7.14.12  ¦    Н-30       ¦           ¦     0,11     ¦   10,42    ¦

¦1П7.14.10  ¦    Н-10       ¦           ¦     0,09     ¦    8,58    ¦

+-----------¦---------------¦           ¦--------------+------------¦

¦2П14.15.12 ¦    Н-30       ¦           ¦     0,22     ¦   16,98    ¦

¦2П14.15.10 ¦    Н-10       ¦           ¦     0,20     ¦   16,06    ¦

+-----------¦---------------¦           ¦--------------+------------¦

¦2П14.17.12 ¦    Н-30       ¦           ¦     0,26     ¦   19,07    ¦

¦2П14.17.10 ¦    Н-10       ¦           ¦     0,23     ¦   18,01    ¦

+-----------¦---------------¦           ¦--------------+------------¦

¦2П14.19.12 ¦    Н-30       ¦           ¦     0,28     ¦   19,46    ¦

¦2П14.19.10 ¦    Н-10       ¦           ¦     0,24     ¦   18,32    ¦

+-----------¦---------------¦    В30    ¦--------------+------------¦

¦2П14.21.12 ¦    Н-30       ¦           ¦     0,31     ¦   21,45    ¦

¦2П14.21.10 ¦    Н-10       ¦           ¦     0,27     ¦   20,19    ¦

+-----------¦---------------¦           ¦--------------+------------¦

¦2П7.14.12  ¦    Н-30       ¦           ¦     0,09     ¦    7,15    ¦

¦2П7.14.10  ¦    Н-10       ¦           ¦     0,08     ¦    6,06    ¦

+-----------¦---------------¦           ¦--------------+------------¦

¦3П7.7.8    ¦    Н-30       ¦           ¦     0,04     ¦    6,06    ¦

+-------------------------------------------------------------------+

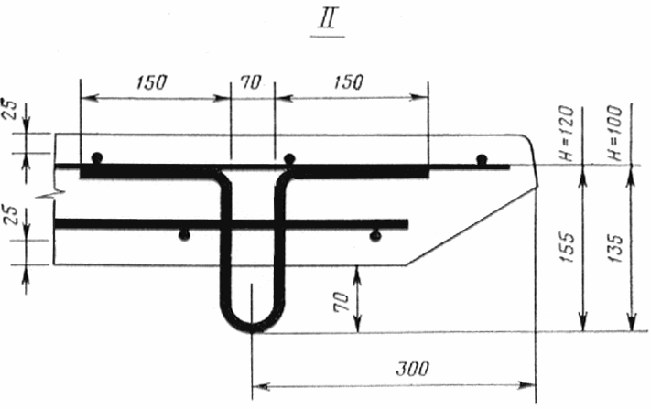

4.  Армирование плит должно соответствовать приведенному на черт. 1-4.

5.  Спецификация арматурных изделий и выборка стали на одну плиту приведены в табл. 2 и 3.

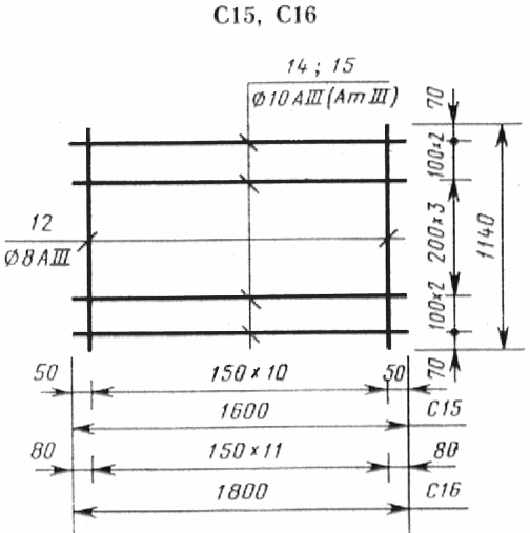

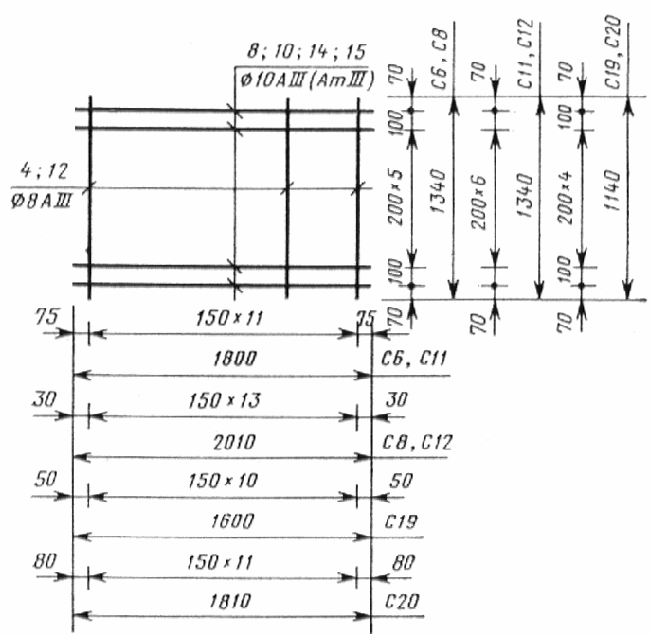

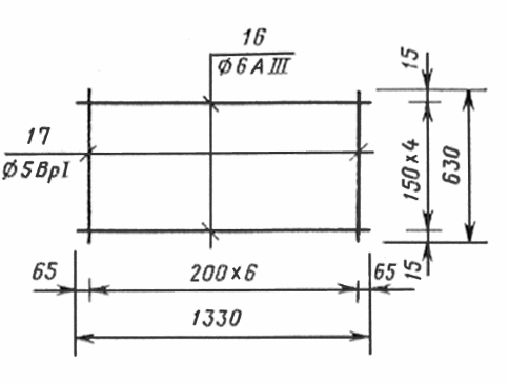

6.  Форма и размеры арматурных изделий должны соответствовать приведенным на черт. 5-10 и в табл.2.

7.  Соединение стержней следует производить контактной точечной сваркой по ГОСТ 14098-68 и СН 393-78.

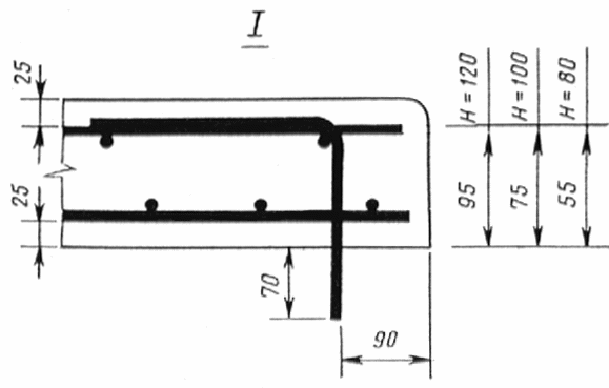

Армирование плит типа 1П

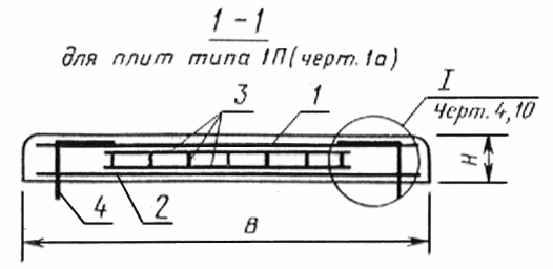

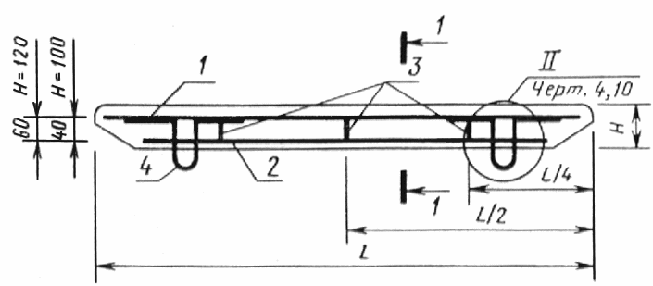

(черт. 1 а,б по ГОСТ 19231.0-83)

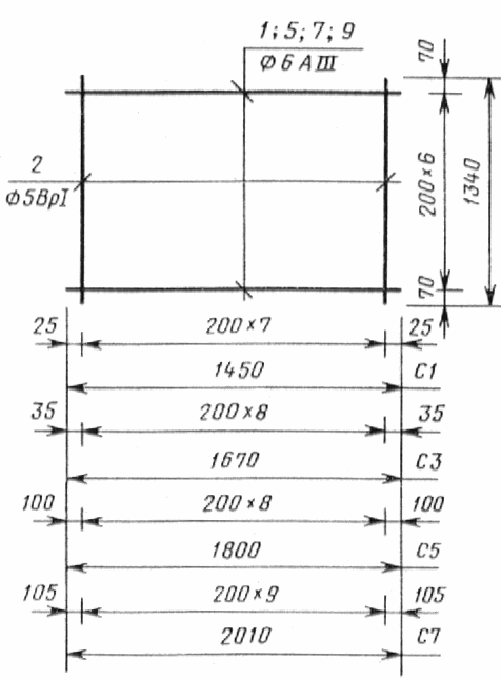

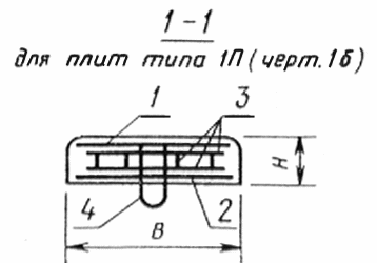

H, L, B - по ГОСТ 19231.0-83; 1 - верхняя сетка (С1, С3, С5, С7, С21);

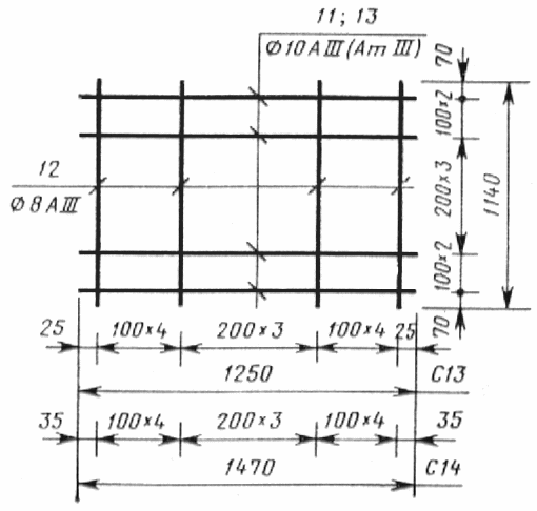

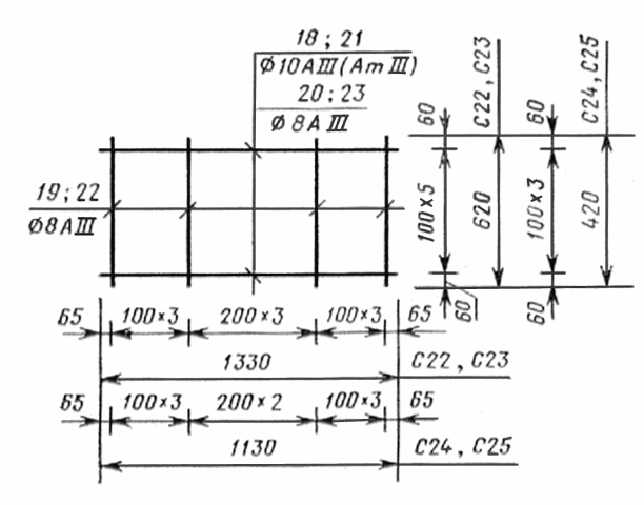

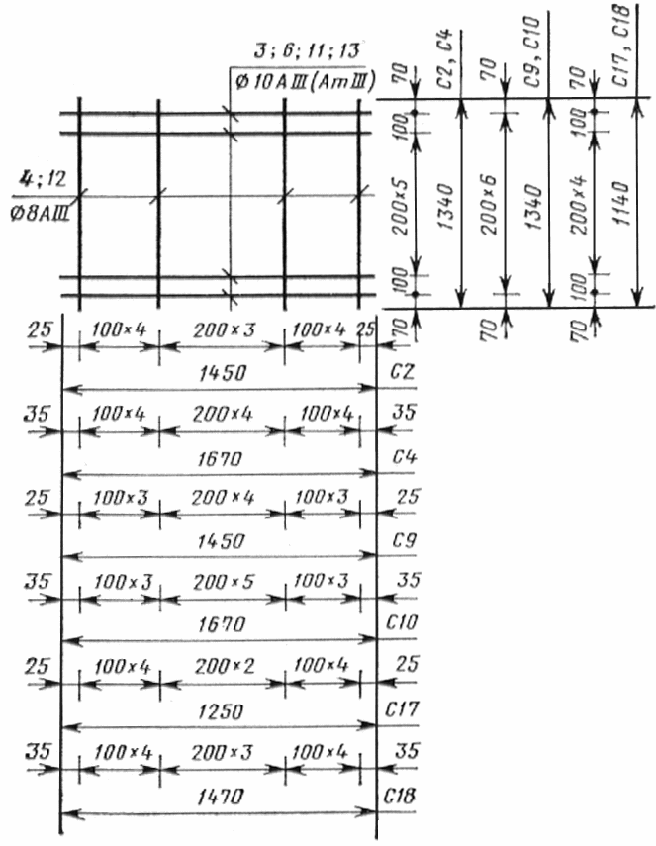

2 - нижняя сетка (С2, С4, С8, С9, С10, С11, С12, С22, С23); 3 - фиксатор (Ф1, Ф2, Ф3, Ф4);

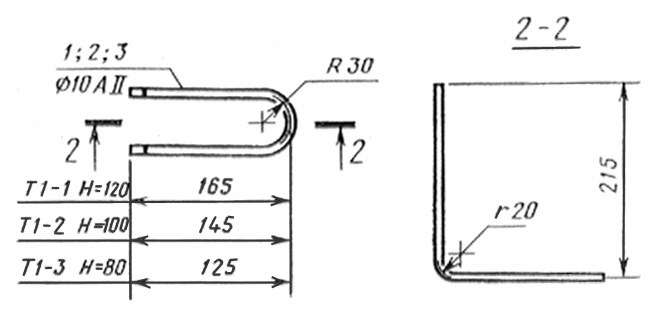

4 - подъемная технологическая петля; Т1-1, Т1-2)

Черт. 1

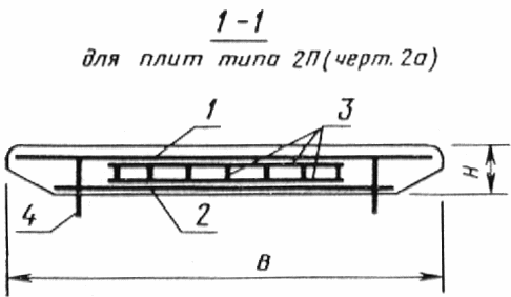

Армирование плит типа 2П

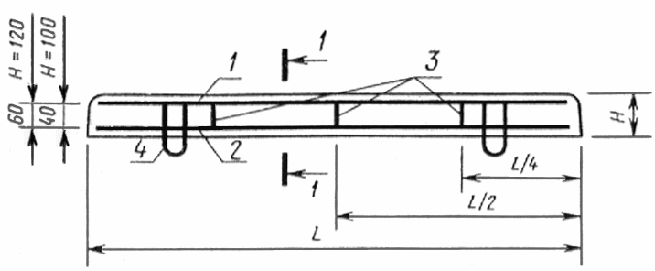

(черт. 2 а, б по ГОСТ 19231.0-83)

H, L, B - по ГОСТ 19231.0-83; 1 - верхняя сетка (С1, С3, С5, С7, С21);

2 - нижняя сетка (С13, С14, С15, С16, С17, С18, С19, С20, С24, С25);

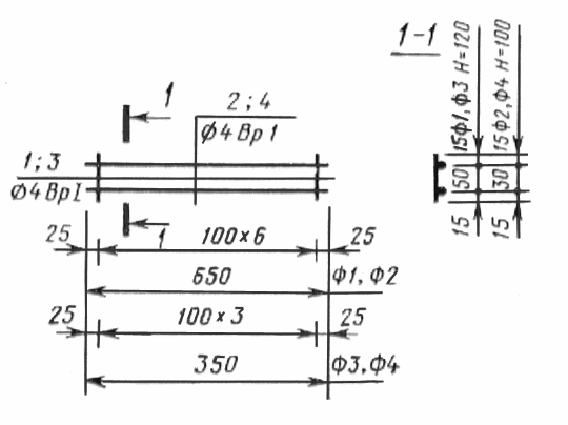

 3 - фиксатор (Ф1, Ф2, Ф3, Ф4);

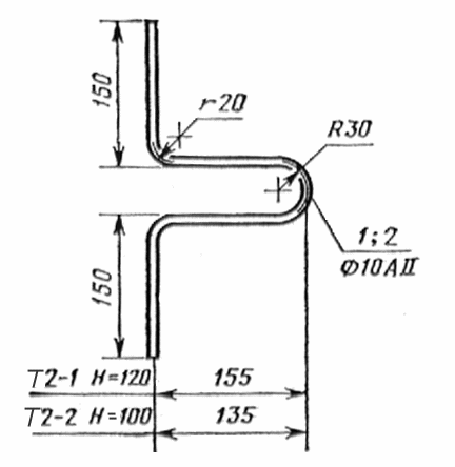

4 - подъемная технологическая петля; Т2-1, Т2-2)

Черт. 2

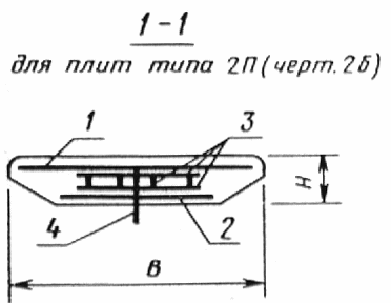

Армирование плит типа 2П

(черт. 3 по ГОСТ 19231.0-83)

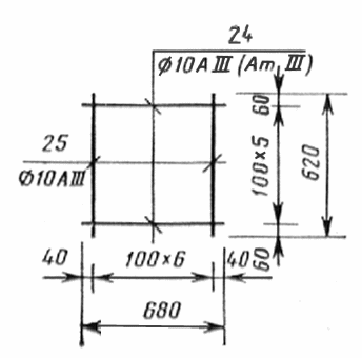

2 - нижняя сетка (С26);

4 - подъемная технологическая плита (Т1-3)

Черт. 3

Черт. 4

Таблица 2

+--------------------------------------------------------------------+

¦Марка ар-¦ Номер ¦Диаметр,¦ Длина,¦Количе- ¦ Общая ¦  Масса ¦ Общая ¦

¦матурного¦позиции¦  мм,   ¦  мм   ¦ство    ¦ длина,¦ отдель-¦ масса,¦

¦изделия  ¦       ¦ класс  ¦       ¦        ¦   м   ¦ных сте-¦  кг   ¦

¦         ¦       ¦        ¦       ¦        ¦       ¦ржней,кг¦       ¦

+---------+-------+--------+-------+--------+-------+--------+-------¦

¦      1  ¦   2   ¦    3   ¦   4   ¦    5   ¦   6   ¦    7   ¦   8   ¦

+---------+-------+--------+-------+--------+-------+--------+-------¦

¦         ¦  1    ¦  6АIII ¦ 1450  ¦   7    ¦ 10,15 ¦ 2,25   ¦       ¦

¦   С1    +-------+--------+-------+--------+-------+--------¦ 3,79  ¦

¦         ¦  2    ¦  5BpI  ¦ 1340  ¦   8    ¦ 10,72 ¦ 1,54   ¦       ¦

+---------+-------+--------+-------+--------+-------+--------+-------¦

¦         ¦  3    ¦ 10АIII ¦ 1450  ¦   8    ¦ 11,60 ¦ 7,16   ¦       ¦

¦   С2    +-------+--------+-------+--------+-------+--------¦ 13,51 ¦

¦         ¦  4    ¦  8AIII ¦ 1340  ¦  12    ¦ 16,08 ¦ 6,35   ¦       ¦

+---------+-------+--------+-------+--------+-------+--------+-------¦

¦         ¦  5    ¦  6АIII ¦ 1670  ¦   7    ¦ 11,69 ¦ 2,60   ¦       ¦

¦   С3    +-------+--------+-------+--------+-------+--------¦ 4,34  ¦

¦         ¦  2    ¦  5BpI  ¦ 1340  ¦   9    ¦ 12,06 ¦ 1,74   ¦       ¦

+---------+-------+--------+-------+--------+-------+--------+-------¦

¦         ¦  6    ¦ 10АIII ¦ 1670  ¦   8    ¦ 13,36 ¦ 8,24   ¦       ¦

¦   С4    +-------+--------+-------+--------+-------+--------¦ 15,12 ¦

¦         ¦  4    ¦  8AIII ¦ 1340  ¦  13    ¦ 17,42 ¦ 6,88   ¦       ¦

+---------+-------+--------+-------+--------+-------+--------+-------¦

¦         ¦  7    ¦  6АIII ¦ 1800  ¦   7    ¦ 12,60 ¦ 2,80   ¦       ¦

¦   С5    +-------+--------+-------+--------+-------+--------¦ 4,54  ¦

¦         ¦  2    ¦  5BpI  ¦ 1340  ¦   9    ¦ 12,06 ¦ 1,74   ¦       ¦

+---------+-------+--------+-------+--------+-------+--------+-------¦

¦         ¦  8    ¦ 10АIII ¦ 1800  ¦   8    ¦ 14,40 ¦ 8,88   ¦       ¦

¦   С6    +-------+--------+-------+--------+-------+--------¦ 15,23 ¦

¦         ¦  4    ¦  8AIII ¦ 1340  ¦  12    ¦ 16,08 ¦ 6,35   ¦       ¦

+---------+-------+--------+-------+--------+-------+--------+-------¦

¦         ¦  9    ¦  6АIII ¦ 2010  ¦   7    ¦ 14,07 ¦ 3,12   ¦       ¦

¦   С7    +-------+--------+-------+--------+-------+--------¦ 5,05  ¦

¦         ¦  2    ¦  5BpI  ¦ 1340  ¦  10    ¦ 13,40 ¦ 1,93   ¦       ¦

+---------+-------+--------+-------+--------+-------+--------+-------¦

¦         ¦ 10    ¦ 10АIII ¦ 2010  ¦   8    ¦ 16,08 ¦ 9,92   ¦       ¦

¦   С8    +-------+--------+-------+--------+-------+--------¦ 17,33 ¦

¦         ¦  4    ¦  8AIII ¦ 1340  ¦  14    ¦ 18,76 ¦ 7,41   ¦       ¦

+---------+-------+--------+-------+--------+-------+--------+-------¦

¦         ¦  3    ¦ 10АIII ¦ 1450  ¦   7    ¦ 10,15 ¦ 6,26   ¦       ¦

¦   С9    +-------+--------+-------+--------+-------+--------¦ 12,08 ¦

¦         ¦  4    ¦  8AIII ¦ 1340  ¦  11    ¦ 14,74 ¦ 5,82   ¦       ¦

+---------+-------+--------+-------+--------+-------+--------+-------¦

¦         ¦  6    ¦ 10АIII ¦ 1670  ¦   7    ¦ 11,69 ¦ 7,21   ¦       ¦

¦   С10   +-------+--------+-------+--------+-------+--------¦ 13,56 ¦

¦         ¦  4    ¦  8AIII ¦ 1340  ¦  12    ¦ 16,08 ¦ 6,35   ¦       ¦

+---------+-------+--------+-------+--------+-------+--------+-------¦

¦         ¦  8    ¦ 10АIII ¦ 1800  ¦   7    ¦ 12,60 ¦ 7,77   ¦       ¦

¦   С11   +-------+--------+-------+--------+-------+--------¦ 14,12 ¦

¦         ¦  4    ¦  8AIII ¦ 1340  ¦  12    ¦ 16,08 ¦ 6,35   ¦       ¦

+---------+-------+--------+-------+--------+-------+--------+-------¦

¦         ¦ 10    ¦ 10АIII ¦ 2010  ¦   7    ¦ 14,07 ¦ 8,68   ¦       ¦

¦   С12   +-------+--------+-------+--------+-------+--------¦ 16,09 ¦

¦         ¦  4    ¦  8AIII ¦ 1340  ¦  14    ¦ 18,76 ¦ 7,41   ¦       ¦

+---------+-------+--------+-------+--------+-------+--------+-------¦

¦         ¦ 11    ¦ 10АIII ¦ 1250  ¦   8    ¦ 10,00 ¦ 6,17   ¦       ¦

¦   С13   +-------+--------+-------+--------+-------+--------¦ 11,12 ¦

¦         ¦ 12    ¦  8AIII ¦ 1140  ¦  11    ¦ 12,54 ¦ 4,95   ¦       ¦

+---------+-------+--------+-------+--------+-------+--------+-------¦

¦         ¦ 13    ¦ 10АIII ¦ 1470  ¦   8    ¦ 11,76 ¦ 7,26   ¦       ¦

¦   С14   +-------+--------+-------+--------+-------+--------¦ 12,66 ¦

¦         ¦ 12    ¦  8AIII ¦ 1140  ¦  12    ¦ 13,68 ¦ 5,40   ¦       ¦

+---------+-------+--------+-------+--------+-------+--------+-------¦

¦         ¦ 14    ¦ 10АIII ¦ 1600  ¦   8    ¦ 12,80 ¦ 7,90   ¦       ¦

¦   С15   +-------+--------+-------+--------+-------+--------¦ 12,85 ¦

¦         ¦ 12    ¦  8AIII ¦ 1140  ¦  11    ¦ 12,54 ¦ 4,95   ¦       ¦

+---------+-------+--------+-------+--------+-------+--------+-------¦

¦         ¦ 15    ¦ 10АIII ¦ 1810  ¦   8    ¦ 14,48 ¦ 8,93   ¦       ¦

¦   С16   +-------+--------+-------+--------+-------+--------¦ 14,33 ¦

¦         ¦ 12    ¦  8AIII ¦ 1140  ¦  12    ¦ 13,68 ¦ 5,40   ¦       ¦

+---------+-------+--------+-------+--------+-------+--------+-------¦

¦         ¦ 11    ¦ 10АIII ¦ 1250  ¦   7    ¦  8,75 ¦ 5,40   ¦       ¦

¦   С17   +-------+--------+-------+--------+-------+--------¦ 10,35 ¦

¦         ¦ 12    ¦  8AIII ¦ 1140  ¦  11    ¦ 12,54 ¦ 4,95   ¦       ¦

+---------+-------+--------+-------+--------+-------+--------+-------¦

¦         ¦ 13    ¦ 10АIII ¦ 1470  ¦   7    ¦ 10,29 ¦ 6,35   ¦       ¦

¦   С18   +-------+--------+-------+--------+-------+--------¦ 11,75 ¦

¦         ¦ 12    ¦  8AIII ¦ 1140  ¦  12    ¦ 13,68 ¦ 5,40   ¦       ¦

+---------+-------+--------+-------+--------+-------+--------+-------¦

¦         ¦ 14    ¦ 10АIII ¦ 1600  ¦   7    ¦ 11,20 ¦ 6,91   ¦       ¦

¦   С19   +-------+--------+-------+--------+-------+--------¦ 11,86 ¦

¦         ¦ 12    ¦  8AIII ¦ 1140  ¦  11    ¦ 12,54 ¦ 4,95   ¦       ¦

+---------+-------+--------+-------+--------+-------+--------+-------¦

¦         ¦ 15    ¦ 10АIII ¦ 1810  ¦   7    ¦ 12,67 ¦ 7,82   ¦       ¦

¦   С20   +-------+--------+-------+--------+-------+--------¦ 13,22 ¦

¦         ¦ 12    ¦  8AIII ¦ 1140  ¦  12    ¦ 13,68 ¦ 5,40   ¦       ¦

+---------+-------+--------+-------+--------+-------+--------+-------¦

¦         ¦ 16    ¦  6АIII ¦ 1330  ¦   4    ¦  5,32 ¦ 1,18   ¦       ¦

¦   С21   +-------+--------+-------+--------+-------+--------¦ 1,82  ¦

¦         ¦ 17    ¦  5BpI  ¦  630  ¦   7    ¦  4,41 ¦ 0,64   ¦       ¦

+---------+-------+--------+-------+--------+-------+--------+-------¦

¦         ¦ 18    ¦ 10АIII ¦ 1330  ¦   6    ¦  7,98 ¦ 4,92   ¦       ¦

¦   С22   +-------+--------+-------+--------+-------+--------¦  7,37 ¦

¦         ¦ 19    ¦  8AIII ¦  620  ¦  10    ¦  6,2  ¦ 2,45   ¦       ¦

+---------+-------+--------+-------+--------+-------+--------+-------¦

¦         ¦ 20    ¦  8АIII ¦ 1330  ¦   6    ¦  7,98 ¦ 3,15   ¦       ¦

¦   С23   +-------+--------+-------+--------+-------+--------¦  5,60 ¦

¦         ¦ 19    ¦  8AIII ¦  620  ¦  10    ¦  6,2  ¦ 2,45   ¦       ¦

+---------+-------+--------+-------+--------+-------+--------+-------¦

¦         ¦ 21    ¦ 10АIII ¦ 1130  ¦   4    ¦  4,52 ¦ 2,79   ¦       ¦

¦   С24   +-------+--------+-------+--------+-------+--------¦  4,28 ¦

¦         ¦ 22    ¦  8AIII ¦  420  ¦   9    ¦  3,78 ¦ 1,49   ¦       ¦

+---------+-------+--------+-------+--------+-------+--------+-------¦

¦         ¦ 23    ¦  8АIII ¦ 1130  ¦   4    ¦  4,52 ¦ 1,79   ¦       ¦

¦   С25   +-------+--------+-------+--------+-------+--------¦  3,28 ¦

¦         ¦ 22    ¦  8AIII ¦  420  ¦   9    ¦  3,78 ¦ 1,49   ¦       ¦

+---------+-------+--------+-------+--------+-------+--------+-------¦

¦         ¦ 24    ¦ 10АIII ¦  680  ¦   6    ¦  4,08 ¦ 2,52   ¦       ¦

¦   С26   +-------+--------+-------+--------+-------+--------¦  5,20 ¦

¦         ¦ 25    ¦ 10AIII ¦  620  ¦   7    ¦  4,34 ¦ 2,68   ¦       ¦

+---------+-------+--------+-------+--------+-------+--------+-------¦

¦         ¦  1    ¦  4BpI  ¦   80  ¦   7    ¦  0,56 ¦ 0,05   ¦       ¦

¦   Ф1    +-------+--------+-------+--------+-------+--------¦  0,17 ¦

¦         ¦  2    ¦  4BpI  ¦  650  ¦   2    ¦  1,30 ¦ 0,12   ¦       ¦

+---------+-------+--------+-------+--------+-------+--------+-------¦

¦         ¦  3    ¦  4BpI  ¦   60  ¦   7    ¦  0,42 ¦ 0,04   ¦       ¦

¦   Ф2    +-------+--------+-------+--------+-------+--------¦  0,16 ¦

¦         ¦  2    ¦  4BpI  ¦  650  ¦   2    ¦  1,30 ¦ 0,12   ¦       ¦

+---------+-------+--------+-------+--------+-------+--------+-------¦

¦         ¦  1    ¦  4BpI  ¦   80  ¦   4    ¦  0,32 ¦ 0,03   ¦       ¦

¦   Ф3    +-------+--------+-------+--------+-------+--------¦  0,09 ¦

¦         ¦  4    ¦  4BpI  ¦  350  ¦   2    ¦  0,7  ¦ 0,06   ¦       ¦

+---------+-------+--------+-------+--------+-------+--------+-------¦

¦         ¦  3    ¦  4BpI  ¦   60  ¦   4    ¦  0,24 ¦ 0,02   ¦       ¦

¦   Ф4    +-------+--------+-------+--------+-------+--------¦  0,08 ¦

¦         ¦  4    ¦  4BpI  ¦  350  ¦   2    ¦  0,7  ¦ 0,06   ¦       ¦

+---------+-------+--------+-------+--------+-------+--------+-------¦

¦ Т1-1    ¦  1    ¦ 10АII  ¦  785  ¦   1    ¦ 0,785 ¦ 0,48   ¦  0,48 ¦

+---------+-------+--------+-------+--------+-------+--------+-------¦

¦ Т1-2    ¦  2    ¦ 10АII  ¦  745  ¦   1    ¦ 0,745 ¦ 0,46   ¦  0,46 ¦

+---------+-------+--------+-------+--------+-------+--------+-------¦

¦ Т1-3    ¦  3    ¦ 10АII  ¦  705  ¦   1    ¦ 0,705 ¦ 0,43   ¦  0,43 ¦

+---------+-------+--------+-------+--------+-------+--------+-------¦

¦ Т2-1    ¦  1    ¦ 10АII  ¦  630  ¦   1    ¦ 0,630 ¦ 0,39   ¦  0,39 ¦

+---------+-------+--------+-------+--------+-------+--------+-------¦

¦ Т2-2    ¦  2    ¦ 10АII  ¦  590  ¦   1    ¦ 0,590 ¦ 0,36   ¦  0,36 ¦

+--------------------------------------------------------------------+

Примечание.  Арматура класса A-III диаметром 10 мм может быть заменена арматурой класса Aт-III диаметром 10 мм по ГОСТ 10884-81.

Таблица 3

+--------------------------------------------------------------------+

¦           ¦                           ¦             ¦Подъемная тех-¦

¦           ¦           Сетка           ¦   Фиксатор  ¦нологическая  ¦

¦           ¦                           ¦             ¦   петля      ¦

¦Марка плиты+---------------------------+-------------+------------- ¦

¦           ¦   верхняя   ¦    нижняя   ¦       ¦     ¦       ¦      ¦

¦           +-------------+-------------¦ Марка ¦Кол- ¦ Марка ¦Кол-  ¦

¦           ¦ Марка ¦Кол- ¦ Марка ¦Кол- ¦       ¦во   ¦       ¦во    ¦

¦           ¦       ¦во   ¦       ¦во   ¦       ¦     ¦       ¦      ¦

+-----------+-------+-----+-------+-----+-------+-----+-------+------¦

¦1П14.15.12 ¦       ¦     ¦  C2   ¦     ¦  Ф1   ¦     ¦ Т1-1  ¦      ¦

+-----------¦  C1   ¦     +-------¦     +-------¦     +-------¦      ¦

¦1П14.15.10 ¦       ¦     ¦  C9   ¦     ¦  Ф2   ¦     ¦ Т1-2  ¦      ¦

+-----------+-------¦     +-------¦     +-------¦     +-------¦      ¦

¦1П14.17.12 ¦       ¦     ¦  C4   ¦     ¦  Ф1   ¦     ¦ Т1-1  ¦      ¦

+-----------¦  C3   ¦     +-------¦     +-------¦     +-------¦      ¦

¦1П14.17.10 ¦       ¦     ¦  C10  ¦     ¦  Ф2   ¦     ¦ Т1-2  ¦  4   ¦

+-----------+-------¦     +-------¦     +-------¦     +-------¦      ¦

¦1П14.19.12 ¦       ¦     ¦  C6   ¦     ¦  Ф1   ¦     ¦ Т1-1  ¦      ¦

+-----------¦  C5   ¦     +-------¦     +-------¦     +-------¦      ¦

¦1П14.19.10 ¦       ¦     ¦  C11  ¦     ¦  Ф2   ¦     ¦ Т1-2  ¦      ¦

+-----------+-------¦     +-------¦     +-------¦     +-------¦      ¦

¦1П14.21.12 ¦       ¦     ¦  C8   ¦     ¦  Ф1   ¦     ¦ Т1-1  ¦      ¦

+-----------¦  C7   ¦  1  +-------¦  1  +-------¦  3  +-------¦      ¦

¦1П14.21.10 ¦       ¦     ¦  C12  ¦     ¦  Ф2   ¦     ¦ Т1-2  ¦      ¦

+-----------+-------¦     +-------¦     +-------¦     +-------+------¦

¦1П7.14.12  ¦       ¦     ¦  C22  ¦     ¦  Ф3   ¦     ¦ Т1-1  ¦     ¦

+-----------¦  C21  ¦     +-------¦     +-------¦     +-------¦  2  ¦

¦1П7.14.10  ¦       ¦     ¦  C23  ¦     ¦  Ф4   ¦     ¦ Т1-2  ¦     ¦

+-----------+-------¦     +-------¦     +-------¦     +-------+-----¦

¦2П14.15.12 ¦       ¦     ¦  C13  ¦     ¦  Ф1   ¦     ¦ Т2-1  ¦     ¦

+-----------¦  C1   ¦     +-------¦     +-------¦     +-------¦     ¦

¦2П14.15.10 ¦       ¦     ¦  C17  ¦     ¦  Ф2   ¦     ¦ Т2-2  ¦     ¦

+-----------+-------¦     +-------¦     +-------¦     +-------¦  4  ¦

¦2П14.17.12 ¦       ¦     ¦  C14  ¦     ¦  Ф1   ¦     ¦ Т2-1  ¦     ¦

+-----------¦  C3   ¦     +-------¦     +-------¦     +-------¦     ¦

¦2П14.17.10 ¦       ¦     ¦  C18  ¦     ¦  Ф2   ¦     ¦ Т2-2  ¦     ¦

+-----------+-------¦     +-------¦     +-------¦     +-------¦     ¦

¦2П14.19.12 ¦       ¦     ¦  C15  ¦     ¦  Ф1   ¦     ¦ Т2-1  ¦     ¦

+-----------¦  C5   ¦     +-------¦     +-------¦     +-------¦     ¦

¦2П14.19.10 ¦       ¦     ¦  C19  ¦     ¦  Ф2   ¦     ¦ Т2-2  ¦     ¦

+-----------+-------¦     +-------¦     +-------¦     +-------¦     ¦

¦2П14.21.12 ¦       ¦     ¦  C16  ¦     ¦  Ф1   ¦     ¦ Т2-1  ¦     ¦

+-----------¦  C7   ¦  1  +-------¦  1  +-------¦  3  +-------¦  4  ¦

¦2П14.21.10 ¦       ¦     ¦  C20  ¦     ¦  Ф2   ¦     ¦ Т2-2  ¦     ¦

+-----------+-------¦     +-------¦     +-------¦     +-------+-----¦

¦2П7.14.12  ¦       ¦     ¦  C24  ¦     ¦  Ф3   ¦     ¦ Т2-1  ¦     ¦

+-----------¦  C21  ¦     +-------¦     +-------¦     +-------¦  2  ¦

¦2П7.14.10  ¦       ¦     ¦  C25  ¦     ¦  Ф4   ¦     ¦ Т2-2  ¦     ¦

+-----------+-------+-----+-------¦     +-------+-----+-------¦     ¦

¦3П7.7.8    ¦   -   ¦  -  ¦  C26  ¦     ¦   -   ¦  -  ¦ Т1-3  ¦     ¦

+-------------------------------------------------------------------+

Таблица 3

(продолжение, правая часть)

+--------------------------------------------------------------------+

¦          ¦            Выборка арматурной стали, кг                 ¦

¦          +---------------------------------------------------------¦

¦          ¦ Класс ¦     ¦  Класс А-III ¦     ¦Класс Bр-I¦     ¦     ¦

¦          ¦А-II по¦     ¦      по      ¦     ¦  по ГОСТ ¦     ¦     ¦

¦ Марка    ¦ ГОСТ  ¦Итого¦ ГОСТ 5781-82.¦Итого¦ 6727-80. ¦Итого¦Всего¦

¦ плиты    ¦5781-82¦     ¦  Диаметр, мм ¦     ¦Диаметр,мм¦     ¦     ¦

¦          ¦Диаметр¦     +--------------¦     +----------¦     ¦     ¦

¦          ¦ 10 мм ¦     ¦  6 ¦  8 ¦ 10*¦     ¦  4 ¦  5  ¦     ¦     ¦

+----------+-------+-----+----+----+----+-----+----+-----+-----+-----¦

¦1П14.15.12¦  0,48 ¦ 1,92¦2,25¦6,35¦7,16¦15,76¦0,17¦1,54 ¦ 2,05¦19,73¦

+----------+-------+-----+----+----+----+-----+----+-----+-----+-----¦

¦1П14.15.10¦  0,46 ¦ 1,84¦2,25¦5,82¦6,26¦14,33¦0,16¦1,54 ¦ 2,02¦18,19¦

+----------+-------+-----+----+----+----+-----+----+-----+-----+-----¦

¦1П14.17.12¦  0,48 ¦ 1,92¦2,60¦6,88¦8,24¦17,72¦0,17¦1,74 ¦ 2,25¦21,89¦

+----------+-------+-----+----+----+----+-----+----+-----+-----+-----¦

¦1П14.17.10¦  0,46 ¦ 1,84¦2,60¦6,35¦7,21¦16,16¦0,16¦1,74 ¦ 2,22¦20,22¦

+----------+-------+-----+----+----+----+-----+----+-----+-----+-----¦

¦1П14.19.12¦  0,48 ¦ 1,92¦2,80¦6,35¦8,88¦18,03¦0,17¦1,74 ¦ 2,25¦22,20¦

+----------+-------+-----+----+----+----+-----+----+-----+-----+-----¦

¦1П14.19.10¦  0,46 ¦ 1,84¦2,80¦6,35¦7,77¦16,92¦0,16¦1,74 ¦ 2,22¦20,98¦

+----------+-------+-----+----+----+----+-----+----+-----+-----+-----¦

¦1П14.21.12¦  0,48 ¦ 1,92¦3,12¦7,41¦9,92¦20,45¦0,17¦1,93 ¦ 2,44¦24,81¦

+----------+-------+-----+----+----+----+-----+----+-----+-----+-----¦

¦1П14.21.10¦  0,46 ¦ 1,84¦3,12¦7,41¦8,68¦19,21¦0,16¦1,93 ¦ 2,41¦23,46¦

+----------+-------+-----+----+----+----+-----+----+-----+-----+-----¦

¦1П7.14.12 ¦  0,48 ¦ 0,96¦1,18¦2,45¦4,92¦ 8,55¦0,09¦0,64 ¦ 0,91¦10,42¦

+----------+-------+-----+----+----+----+-----+----+-----+-----+-----¦

¦1П7.14.10 ¦  0,46 ¦ 0,92¦1,18¦5,60¦ -  ¦ 6,78¦0,08¦0,64 ¦ 0,88¦ 8,58¦

+----------+-------+-----+----+----+----+-----+----+-----+-----+-----¦

¦2П14.15.12¦  0,39 ¦ 1,56¦2,25¦4,95¦6,17¦13,37¦0,17¦1,54 ¦ 2,05¦16,98¦

+----------¦-------+-----+----+----+----+-----+----+-----+-----+-----¦

¦2П14.15.10¦  0,36 ¦ 1,44¦2,25¦4,95¦5,40¦12,60¦0,16¦1,54 ¦ 2,02¦16,06¦

+----------¦-------+-----+----+----+----+-----+----+-----+-----+-----¦

¦2П14.17.12¦  0,39 ¦ 1,56¦2,60¦5,40¦7,26¦15,26¦0,17¦1,74 ¦ 2,25¦19,07¦

+----------¦-------+-----+----+----+----+-----+----+-----+-----+-----¦

¦2П14.17.10¦  0,36 ¦ 1,44¦2,60¦5,40¦6,35¦14,35¦0,16¦1,74 ¦ 2,22¦18,01¦

+----------+-------+-----+----+----+----+-----+----+-----+-----+-----¦

¦2П14.19.12¦  0,39 ¦ 1,56¦2,80¦4,95¦7,90¦15,65¦0,17¦1,74 ¦ 2,25¦19,46¦

+----------¦-------+-----+----+----+----+-----+----+-----+-----+-----¦

¦2П14.19.10¦  0,36 ¦ 1,44¦2,80¦4,95¦6,91¦14,66¦0,16¦1,74 ¦ 2,22¦18,32¦

+----------+-------+-----+----+----+----+-----+----+-----+-----+-----¦

¦2П14.21.12¦  0,39 ¦ 1,56¦3,12¦5,40¦8,93¦17,45¦0,17¦1,93 ¦ 2,44¦21,45¦

+----------¦-------+-----+----+----+----+-----+----+-----+-----+-----¦

¦2П14.21.10¦  0,36 ¦ 1,44¦3,12¦5,40¦7,82¦16,34¦0,16¦1,93 ¦ 2,41¦20,19¦

+----------+-------+-----+----+----+----+-----+----+-----+-----+-----¦

¦2П7.14.12 ¦  0,39 ¦ 0,78¦1,18¦1,49¦2,79¦ 5,46¦0,09¦0,64 ¦ 0,91¦ 7,15¦

+----------¦-------+-----+----+----+----+-----+----+-----+-----+-----¦

¦2П7.14.10 ¦  0,36 ¦ 0,72¦1,18¦3,28¦ -  ¦ 4,46¦0,08¦0,64 ¦ 0,88¦ 6,06¦

+----------+-------+-----+----+----+----+-----+----+-----+-----+-----¦

¦3П7.7.8   ¦  0,43 ¦ 0,86¦ -  ¦ -  ¦5,20¦ 5,20¦  - ¦  -  ¦  -  ¦ 6,06¦

+--------------------------------------------------------------------+

_______

*  Арматура класса A-III может быть заменена арматурой класса Aт-III по ГОСТ 10884-81.

С1, С3, С5, С7

Черт. 5

С2, С4, С9, С10, С17, С18

Черт. 6

С13, С14

Черт. 7

С6, С8, С11, С12, С19, С20

Черт. 8

С21

С22, С23, С24, С25

С26

Черт. 9

Ф1, Ф2, Ф3, Ф4

Т1

Т2

Черт. 10

Текст документа сверен по:

официальное издание

Госстрой СССР -

М.: Издательство стандартов,

1984
