ГОСТ 17673-81* Болты с увеличенной потайной головкой и квадратным подголовком класса точности С. Конструкция и размеры

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БОЛТЫ С УВЕЛИЧЕННОЙ ПОТАЙНОЙ ГОЛОВКОЙ
И КВАДРАТНЫМ ПОДГОЛОВКОМ
КЛАССА ТОЧНОСТИ С

ГОСТ 17673-81
СТ СЭВ 2324-80

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БОЛТЫ С УВЕЛИЧЕННОЙ ПОТАЙНОЙ ГОЛОВКОЙ
И КВАДРАТНЫМ ПОДГОЛОВКОМ
КЛАССА ТОЧНОСТИ С

Конструкция и размеры

Increased countersunk square shoulder bolts,
product grade C.
Construction and dimensions

ГОСТ
17673-81*

(СТ СЭВ 2324-80)

Взамен
ГОСТ 17673-72

Постановлением Государственного комитета СССР по стандартам от 15 января 1981 г. № 2 срок введения установлен

с 01.01.82

Проверен в 1986 г. Постановлением Госстандарта СССР от 23.06.86 № 1643 срок действия продлен

до 01.01.97

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на болты с увеличенной потайной головкой и квадратным подголовком класса точности С с номинальным диаметром резьбы от 5 до 16 мм.

(Измененная редакция, Изм. № 1).

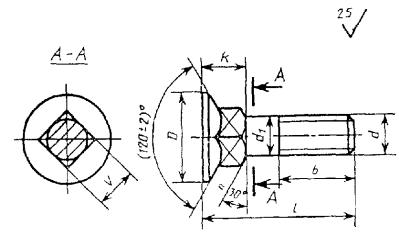

2. Конструкция и размеры болтов должны соответствовать указанным на чертеже и в табл. 1 и 2.

Таблица 1

мм

Номинальный диаметр резьбы d

5

6

8

10

12

16

Диаметр головки D

11

14

18

23

28

35

Высота головки с подголовком k (Js 16)

6

7

9

11

13

16

Размер стороны квадратного подголовка V

5

6

8

10

12

16

Длина резьбы b

Для l £ 120

16

18

22

26

30

38

Для l > 120

-

-

-

-

-

44

Пример условного обозначения болта с диаметром резьбы d = 12 мм, с крупным шагом резьбы с полем допуска 8g, длиной l = 60 мм, класса прочности 4.6, с цинковым покрытием, толщиной 6 мкм, нанесенным способом катодного восстановления, хроматированным:

Болт М12´60.46.016 ГОСТ 17673-81

3. Резьба - по ГОСТ 24705-81, шаг резьбы - крупный. Сбег и недорез резьбы - по ГОСТ 27148-86.

Концы болтов - по ГОСТ 12414 - 66.

(Измененная редакция, Изм. № 1, 2).

3а. Допуски и методы контроля размеров и отклонений формы и расположения поверхностей - по ГОСТ 1759.1-82.

По согласованию между изготовителем и потребителем допускается изготовлять болты с полем допуска резьбы 6е.

3б. Дефекты поверхности и методы контроля - по ГОСТ 1759.2-82.

3а; 3б. (Введены дополнительно, Изм. № 1).

4. Диаметр гладкой части стержня d1 примерно равен среднему диаметру резьбы или равен номинальному диаметру резьбы.

Таблицa 2

мм

Длина болта l

Номинальный диаметр резьбы d

5

6

8

10

12

16

20



-

-

-

-

-

25







-

-

-

30











-

35











-

40











-

45













50













55

-











60

-











65

-

-









70

-

-









75

-

-









80

-

-









90

-

-

-







100

-

-

-







110

-

-

-

-





120

-

-

-

-





130

-

-

-

-

-



140

-

-

-

-

-



150

-

-

-

-

-



160

-

-

-

-

-



170

-

-

-

-

-



180

-

-

-

-

-



190

-

-

-

-

-



200

-

-

-

-

-



Примечания.

1. Болты изготовляют с длинами, заключенными между жирными линиями.

2. Болты в области от верхней жирной линии до пунктирной линии изготовляют с резьбой до подголовка.

5. Технические требования - по ГОСТ 1759.0-87.

Механические свойства болтов должны соответствовать классам прочности 3.6, 4.6 и 5.6.

6. Теоретическая масса болтов указана в справочном приложении.

ПРИЛОЖЕНИЕ

Справочное

Длина болта l, мм

Теоретическая масса 1000 шт. болтов, кг, при номинальном диаметре резьбы d, мм

5

6

8

10

12

16

20

3,562

-

-

-

-

-

25

4,180

6,467

12,23

-

-

-

30

4,799

7,350

13,82

23,85

37,56

-

35

5,418

8,232

15,41

26,36

41,20

-

40

6,036

9,115

17,01

28,87

44,84

-

45

6,655

9,997

18,60

31,38

48,48

91,30

50

7,274

10,879

20,19

33,90

52,12

97,90

55

-

11,761

21,78

36,41

55,75

104,50

60

-

12,643

23,38

38,92

59,39

111,10

65

-

-

24,98

41,43

63,03

117,80

70

-

-

26,58

43,94

66,66

124,40

75

-

-

28,18

46,45

70,30

131,10

80

-

-

29,78

48,96

73,94

137,80

90

-

-

-

55,98

81,22

151,10

100

-

-

-

63,00

88,49

164,40

110

-

-

-

-

95,77

177,80

120

-

-

-

-

103,04

191,10

130

-

-

-

-

-

204,40

140

-

-

-

-

-

217,70

150

-

-

-

-

-

231,00

160

-

-

-

-

-

244,40

170

-

-

-

-

-

257,70

180

-

-

-

-

-

271,00

190

-

-

-

-

-

284,40

200

-

-

-

-

-

297,70
