ГОСТ Р ЕН 1604-2008 Изделия теплоизоляционные, применяемые в строительстве. Метод определения стабильности размеров при заданной температуре и влажности

ГОСТ Р ЕН 1604-2008

Группа Ж19





НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ


ИЗДЕЛИЯ ТЕПЛОИЗОЛЯЦИОННЫЕ, ПРИМЕНЯЕМЫЕ В СТРОИТЕЛЬСТВЕ

Метод определения стабильности размеров при заданной температуре и влажности

Thermal insulating products for building applications.

Method for determination of dimensional stability under specified temperature

and humidity conditions



ОКС 91.100.60

Дата введения 2009-07-01





Предисловие

Цели  и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"

Сведения  о стандарте

1  ПОДГОТОВЛЕН Некоммерческим партнерством "Производители современной минеральной изоляции "Росизол" на основе выполненного Открытым акционерным обществом "Центр методологии нормирования и стандартизации в строительстве" (ОАО "ЦНС") аутентичного перевода регионального стандарта, указанного в пункте 4

2  ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"

3  УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 6 ноября 2008 г. N 282-ст

4  Настоящий стандарт идентичен региональному стандарту ЕН 1604:1996 "Теплоизоляционные изделия, применяемые в строительстве - Определение стабильности размеров при заданной температуре и влажности" (EN 1604:1996 "Thermal insulating products for building applications - Determination of dimensional stability under specified temperature and hymidity conditions").

Наименование  настоящего стандарта изменено по отношению к наименованию регионального стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5).

В  настоящем стандарте учтены изменения к указанному региональному стандарту, одобренные Европейским комитетом по стандартизации 17 августа 2006 г.

При  применении настоящего стандарта рекомендуется использовать вместо ссылочных международных (региональных) стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении А

5  ВВЕДЕН ВПЕРВЫЕ

Информация  об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

     1 Область применения

Настоящий  стандарт распространяется на теплоизоляционные изделия (далее - изделия), применяемые в строительстве, и устанавливает требования к средствам испытания и методике определения изменения размеров при заданной температуре, относительной влажности воздуха и продолжительности их воздействия.

В  настоящем стандарте приведены условия, из которых могут быть выбраны необходимые для испытаний.

     2 Нормативные ссылки

В  настоящем стандарте использованы ссылки на следующие стандарты:

ИСО  5725-2:1994 Точность (правильность и прецизионность) методов и результатов измерений - Часть 2: Основной метод определения повторяемости и воспроизводимости стандартного метода измерений

ЕН  12085:1997 Теплоизоляционные изделия, применяемые в строительстве - Определение линейных размеров образцов для испытаний

     3 Термины и определения

В  настоящем стандарте применены следующие термины с соответствующими определениями:

3.1  длина (length) : Линейный размер образца, параллельный большему линейному размеру лицевой грани изделия.

3.2  ширина (width) : Линейный размер образца, измеряемый перпендикулярно к длине.

3.3  толщина (thickness) : Линейный размер образца, измеряемый перпендикулярно к плоскости по длине и ширине.

     4 Сущность метода

Определяют  изменение линейных размеров образцов при их кондиционировании и воздействии окружающих условий в течение определенного периода времени и последующего повторного кондиционирования.

     5 Средства испытаний

5.1  Камера с регулируемыми температурой и влажностью или только с регулируемой температурой. Образцы помещают в камеру и выдерживают при заданных условиях, приведенных в 7.2.

5.2  Измерительные приборы для измерения линейных размеров образцов с погрешностью не более 0,1 мм в соответствии с ЕН 12085.

     6 Образцы для испытаний

6.1  Размеры образцов

Толщина  образцов должна быть равна толщине изделия, из которого вырезаны эти образцы.

Поперечное  сечение образцов по толщине должно быть квадратным со стороной (200±1) мм. При испытании образцов большего размера точность измерения должна соответствовать приведенной в 5.2.

6.2  Число образцов

Число  образцов должно соответствовать указанному в стандарте на конкретное изделие. Если число образцов не указано, то для каждых выбранных условий испытания применяют не менее трех образцов.

Примечание  - При отсутствии стандарта на изделие число образцов согласовывают между заинтересованными сторонами.

6.3  Подготовка образцов к испытаниям

При  подготовке к испытанию образцы должны сохранить структуру изделия, из которого их вырезают. Все поверхностные слои, облицовки и/или покрытия образцов следует сохранить. На образцах отмечают направление длины и ширины.

6.4  Кондиционирование образцов

Образцы  кондиционируют до состояния равновесия с окружающими условиями при температуре (23±2) °С и относительной влажности воздуха (50±5)%. Образцы считают кондиционированными, если изменения размеров по длине и ширине, определенные в соответствии с 7.2, между двумя последовательными измерениями в интервале 14 дней составляют менее 0,1%.

Примечание  - В стандарте на конкретное изделие могут быть предусмотрены другие интервалы времени.

     7 Методика проведения испытаний

7.1  Условия испытаний

Образцы  кондиционируют в соответствии с 6.4.

7.2  Проведение испытаний

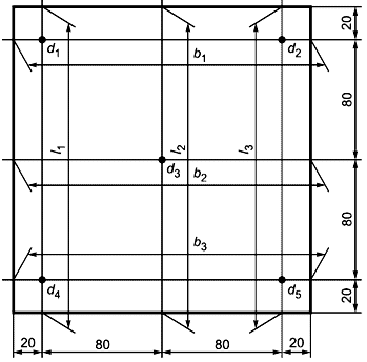

При  условиях кондиционирования определяют с погрешностью не более 0,1 мм первоначальную длину и ширину каждого образца и , измеряя каждый размер в трех положениях: , , и , , , и первоначальную толщину в пяти точках , , , , , как показано на рисунке 1, в соответствии с ЕН 12085.

- измерения от до и т.д.

Рисунок 1 - Схема измерения размеров образцов

Образцы  могут подвергаться воздействию условий, указанных в стандарте на конкретное изделие.

Примечание  - При отсутствии стандарта на конкретное изделие условия испытания могут быть выбраны по договоренности между заинтересованными сторонами из приведенных ниже:

-  при следующих температурах без указания относительной влажности воздуха:

минус  (40±3) °С,

минус  (30±3) °С,

плюс  (40±2) °С,

плюс  (60±2) °С;

-  при следующих температурах и относительной влажности воздуха в диапазоне от 30% до 90% с отклонением ±5%:

плюс  (20±2) °С,

плюс  (23±2) °С,

плюс  (60±2) °С,

плюс  (70±2) °С.

Допускается  применять другие условия испытаний.

Образцы  устанавливают в горизонтальном или вертикальном положении на жесткую сетку или перфорированную металлическую пластину на расстоянии не менее 25 мм друг от друга так, чтобы воздух вокруг образцов циркулировал свободно, и помещают в испытательную камеру.

Образцы  не должны подвергаться прямому излучению, создаваемому любыми нагревательными элементами.

Образцы  подвергают воздействию заданных условий в течение (24±1) ч или (48±1) ч.

Примечание  - Продолжительность воздействия на образцы условий, отличных от приведенных выше, может быть указана в стандарте на конкретное изделие или ее принимают по договоренности между заинтересованными сторонами.

По  истечении установленного времени образцы удаляют из испытательной камеры и выдерживают в течение (3±1) ч при температуре (23±2) °С и относительной влажности воздуха (50±5)%.

Определяют  окончательную длину, ширину и толщину образцов , и в тех же положениях и точках , , ; , , ; , , , , , в которых проводились первоначальные измерения (см. рисунок 1).

Образцы  осматривают визуально.

Примечание  - Если в стандарте на конкретное изделие установлены другие условия испытания, то образцы повторно испытывают при этих условиях в течение семи дней, после чего определяют их размеры в точках и положениях, указанных на рисунке 1.

     8 Обработка результатов испытаний

Изменения  размеров образцов , и , %, вычисляют по результатам отдельных измерений по формулам:

;                                             (1)

;                                             (2)

,                                             (3)

где , и - размеры образцов после их кондиционирования, мм;

и - размеры образцов после воздействия заданных условий, мм.

За  результат испытаний принимают среднеарифметические значения изменения каждого размера образцов , и , вычисленные по результатам отдельных измерений. Значения изменения размеров , и округляют до 0,1%.

     9 Точность метода

Приведенные  ниже характеристики точности метода получены на основании результатов межлабораторных испытаний в девяти лабораториях. Испытания проводились на трех изделиях.

Результаты  испытаний рассчитаны в соответствии с ИСО 5725-2 и приведены в таблице 1.


Таблица 1 - Стабильность размеров при заданных условиях







Условия испытаний


Относительное изменение размеров, %




Диапазон измеренных значений

, ,



Оценка дисперсии повто-

ряемости



Предел повто-

ряемости 95%

Оценка дисперсии воспроиз-

водимости


Предел воспроиз-

водимости 95%

Заданная температура


От минус 1,0 до 2,1


0,1


0,4


0,2


0,7


Заданная температура и относительная влажность воздуха


От минус 0,7 до 2,5


0,2


0,6


0,3


1,0


Приведенные  в таблице 1 термины, относящиеся к точности метода, соответствуют ИСО 5725-2.

Метод,  приведенный в настоящем стандарте, не позволяет определить систематическую ошибку из-за отсутствия приемлемого эталонного материала.

Примечание  - Для получения широкого диапазона значений изменения размеров было выбрано соответствующее число изделий, а для получения существенного изменения самих значений - соответствующие условия испытаний.

     10 Отчет об испытаниях

Отчет  об испытаниях должен содержать:

a)  ссылку на настоящий стандарт;

b)  идентификацию изделия:

1)  наименование изделия, предприятия-изготовителя или поставщика,

2)  код маркировки,

3)  вид изделия,

4)  вид упаковки,

5)  форму поставки изделия в лабораторию,

6)  другую информацию, например, номинальную толщину, номинальную плотность, поверхностные слои, облицовку;

c)  методику проведения испытания:

1)  подготовку к испытанию и порядок отбора образцов, например, кто и в каком месте проводил отбор образцов,

2)  условия кондиционирования образцов,

3)  любые отклонения от условий, указанных в разделах 6 и 7,

4)  дату проведения испытания,

5)  общую информацию об испытании, например, температуру, относительную влажность воздуха, продолжительность испытания, размеры образцов,

6)  обстоятельства, которые могли бы повлиять на результаты испытания.

Примечание  - Сведения об оборудовании и о лаборанте, проводившем испытания, должны находиться в лаборатории, однако в отчете их не указывают.

d)  результаты испытаний:

1)  результаты отдельных испытаний и среднеарифметические значения изменений размеров,

2)  любые визуальные наблюдения в конце испытания.

Приложение А

(справочное)



Сведения о соответствии национальных стандартов Российской Федерации

ссылочным международным (региональным) стандартам


Таблица А.1



Обозначение ссылочного международного (регионального) стандарта


Обозначение и наименование соответствующего национального стандарта


ЕН 12085:1997


ГОСТ Р ЕН 12085-2008 Изделия теплоизоляционные, применяемые в строительстве. Методы измерения линейных размеров образцов, предназначенных для испытаний


ИСО 5725-2:1994


ГОСТ Р ИСО 5725-2-2002 Точность (правильность и прецизионность) методов и результатов измерений. Часть 2. Основной метод определения повторяемости и воспроизводимости стандартного метода измерений
