ГОСТ 14861-91 Тара производственная. Типы
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ТАРА ПРОИЗВОДСТВЕННАЯ
ТИПЫ
ГОСТ 14861-91
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ
КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ТАРА ПРОИЗВОДСТВЕННАЯ Типы Industrial packing. Types |
ГОСТ |
Срок действия с 01.01.92
до 01.01.97
1. Настоящий стандарт распространяется на производственную металлическую и деревянно-металлическую тару.
Все требования настоящего стандарт: являются обязательными.
2. Типы и исполнения производственной тары должны соответствовать указанным в табл. 1.
Таблица 1
|
Исполнение |
|
|
1 - ящичная |
1 - с опорами без крышки; 2 - с опорами с крышкой; 3 - с опорами сетчатая без крышки; 4 - с опорами сетчатая с крышкой; 5 - без опор без крышки; 6 - без опор с крышкой; |
|
2 - ящичная с опорами с открывающейся стойкой |
1 - без крышки; 2 - с крышкой; 3 - сетчатая без крышки; 4 - сетчатая с крышкой; |
|
3 - ящичная без опор с открытыми стойками |
1 - с одной открытой стенкой; 2 - с двумя открытыми стенками; |
|
4 - каркасная |
|
|
5 - стоечная |
|
|
6 - складная |
1 - с опорами и крышкой; 2 - с опорами и крышкой сетчатая. |
3. Основные параметры и размеры тары типа 1, исполнений 1-4 должны соответствовать указанным на черт. 1 и в табл. 2.
____________
* Размер в свету может быть на длинной или короткой стороне.
Черт. 1
Примечание к черт. 1-8. Чертежи не определяют конструкцию тары.
Таблица 2
Размеры, мм
|
B |
L1 |
В1 |
H |
l |
b |
h |
h1 |
Масса брутто, т, не белее |
|
|
не более |
не менее |
||||||||
|
600 |
400 |
620 |
420 |
350; 400; 450; 500; |
500 |
300 |
От 60 до 80 |
От 100 до 130 |
0,05; 0,10; 0,16; 0,25; 0,50 |
|
800 |
600 |
840 |
640 |
500; 550; 600; 650; 700; 750; 800; 850 |
540 |
400 |
От 60 до 100 |
От 110 до 170 |
0,25; 0,50; 1,00 |
|
1000 |
800 |
1040 |
840 |
500; 550; 600; 650; 700; 750; 800; 850; 900; 1050; 1150 |
740 |
600 |
|||
|
1200 |
800 |
1240 |
840 |
760 |
0,25; 0,50; 1,00; 2,00; 3,20 |
||||
|
1200 |
1000 |
1240 |
1040 |
800 |
|||||
|
1600 |
1000 1200 |
1640 |
1040 1240 |
600; 650; 700; 750; 800; 850; 900; 1050; 1150 |
1200 |
0,50; 1,00; 2,00; 3,20 |
|||
Пример условного обозначения металлической тары типа 1, исполнения 1 с L = 1200 мм, B = 800 мм, H = 850 мм, массой брутто 2,00 т:
Тара 1 - 1 - 120 - 80 - 85 - 2,00М ГОСТ 14861-91
То же, для комбинированной тары
Тара 1 - 1 - 120 - 80 - 85 - 2,00К ГОСТ 14861-91

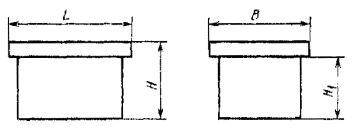

4. Основные параметры и размеры тары типа 1, исполнений 5, 6 должны соответствовать указанным на черт. 2 и в табл. 3.
Черт. 2
Таблица 3
Размеры, мм
|
В |
H, не более |
H1 |
Масса брутто, т, не более |
|
|
300 |
200 |
160 |
125 |
0,01; 0,02; |
|
200 |
160 |
0,04 |
||
|
400 |
300 |
100 |
80 |
0,05 |
|
160 |
125 |
|||
|
200 |
160 |
|||
|
240 |
200 |
Пример условного обозначения металлической тары типа 1, исполнения 5 с L = 300 мм, В = 200 мм, H = 160 мм, массой брутто 0,01 т:
Тара 1 - 5 - 30 - 20 - 16 - 0,01М ГОСТ 14861-91
5. Основные параметры и размеры тары типа 2, исполнений 1-4 должны соответствовать указанным на черт. 3 и в табл. 4.
___________
* Размер в свету может быть на длинной или короткой стороне.
Черт. 3
Таблица 4
Размеры, мм
|
В |
L1 |
B1 |
Н |
l |
b |
h |
h1 |
Масса брутто, т, не более |
|
|
не более |
не менее |
||||||||
|
600 |
400 |
620 |
420 |
350; 500; |
500 |
300 |
От 60 до 80 |
От 100 до 130 |
0,10; 0,25 |
|
800 |
600 |
840 |
640 |
650; 750; 850 |
540 |
400 |
Oт 60 до 100 |
От 110 до 170 |
0,25; 0,50; 1,00 |
|
1000 |
800 |
1040 |
840 |
850; 950; 1050; 1150 |
740 |
600 |
0,25; 0,50; 1,00; 2,00; 3,20 |
||
|
1200 |
800 |
1240 |
840 |
||||||
|
1200 |
1000 |
1240 |
1040 |
760 |
800 |
||||
|
1600 |
1000 1200 |
1640 |
1040 1240 |
850; 950; 1050; 1150 |
1200 |
0,50; 1,00; 2,00; 3,20 |
|||
Пример условного обозначения металлической тары типа 2, исполнения 3 с L = 1200 мм, В = 800 мм, H = 850 мм, массой брутто 2,00 т:
Тара 2 - 3 - 120 - 80 - 85 - 2,00М ГОСТ 14861-91
То же, для комбинированной тары:
Тара 2 - 3 - 120 - 80 - 85 - 2,00К ГОСТ 14861-91
6. Основные параметры и размеры тары типа 3, исполнения 1 должны соответствовать указанным на черт. 4 и в табл. 5.
Черт. 4
Таблица 5
Размеры, мм
|
B |
H, не более |
H1 |
l |
Масса брутто, т, не более |
|
|
300 |
200 |
160 |
125 |
260 |
0,025 |
|
200 |
160 |
0,04 |
|||
|
400 |
300 |
160 |
125 |
360 |
0,05 |
|
200 |
160 |
||||
|
240 |
200 |
Пример условного обозначения металлической тары типа 3, исполнения 1 с L = 400 мм, В = 300 мм, H = 160 мм, массой брутто 0,05 т:
Тара 3 - 1 - 40 - 30 - 16 - 0,05M ГОСТ 14861-91

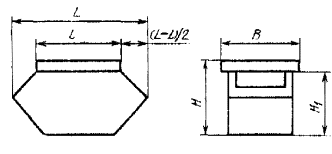

7. Основные параметры и размеры тары типа 3, исполнения 2 должны соответствовать указанным на черт. 5 и в табл. 6.
Черт. 5
Таблица 6
Размеры, мм
|
В |
H, не более |
H1 |
l |
Масса брутто, т, не более |
|
|
300 |
200 |
160 |
125 |
220 |
0,02 |
|
200 |
160 |
0,04 |
|||
|
400 |
300 |
160 |
125 |
250 |
0,05 |
|
200 |
160 |
Пример условного обозначения металлической тары типа 3, исполнения 2 с L = 400 мм, B = 300 мм, H = 160 мм, массой брутто 0,05 т:
Тара 3 - 2 - 40 - 30 - 16 - 0,05 М ГОСТ 14861-91

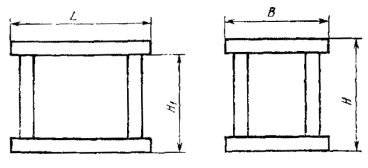

8. Основные параметры и размеры тары типа 4 должны соответствовать указанным на черт. 6 и в табл. 7.
Черт. 6
Таблица 7
Размеры, мм
|
B |
H, не более |
H1 |
Масса брутто, т, не более |
|
|
300 |
200 |
200 |
160 |
0,02 |
|
240 |
200 |
|||
|
400 |
300 |
200 |
160 |
0,02; 0,05 |
|
240 |
200 |
|||
|
600 |
400 |
200 |
160 |
0,05; 0,05; 0,10 |
|
240 |
200 |
|||
|
350 |
320 |
Пример условного обозначения металлической тары типа 4 с L = 600 mm, B = 400 мм, H = 350 мм, массой брутто 0,10 т:
Тара 4 - 60 - 40 - 35 - 0,10М ГОСТ 14861-91

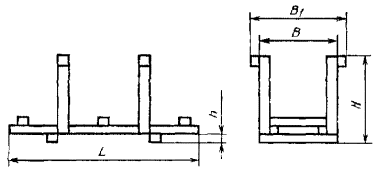

9. Основные параметры и размеры тары типа 5 должны соответствовать указанным на черт. 7 и в табл. 8.
Черт. 7
Таблица 8
Размеры, мм
|
B |
B1, |
H |
h, |
Масса брутто, т, не более |
|
|
|
800 |
600 |
640 |
650; 750; 850; 950 |
120 |
0,5; 1,0 |
|
|
1000 |
800 |
840 |
1,0 |
|
||
|
1200 |
650; 750; 850; 950; 1050; 1150 |
2,0; 3,2 |
||||
|
1000 |
1040 |
|
||||
|
1600 |
800 |
840 |
|
|||
|
1000 |
1040 |
|
||||
|
2400 |
800 |
840 |
650; 750; 850; 950 |
5,0 |
|
|
|
1000 |
1040 |
|
||||
|
3200 |
800 |
840 |
5,0; 10,0 |
|
||
|
1000 |
1040 |
|
||||
|
4000 |
1200 |
1240 |
1000 |
10,0 |
|
Пример условного обозначения металлической тары типа 5 с L = 1600 мм, B = 800 мм, H = 1050 мм, массой брутто 3,2 т:
Тара 5 - 160 - 80 - 105 - 3,2М ГОСТ 14861-91
10. Основные параметры и размеры тары типа 6, исполнений 1, 2 должны соответствовать указанным на черт. 8 и в табл. 9.
___________
* Размер в свету может быть на длинной или короткой стороне.
Черт. 8
Таблица 9
Размеры, мм
|
B |
L1 |
B1 |
H |
l |
b |
h |
h1 |
Масса брутто, т, не более |
|
|
не более |
не менее |
||||||||
|
1200 |
800 |
1240 |
840 |
950; 1050; 1150 |
760 |
600 |
110 |
От 120 до 160 |
0,5; 1,0; 2,0 |
|
1600 |
1000 |
1640 |
1040 |
1200 |
800 |
||||
Пример условного обозначения металлической тары типа 6, исполнения 1 с L = 1600 мм, В = 1000 мм, H = 950 мм, массой брутто 0,5 т:
Тара 6 - 1 - 160 - 100 - 95 - 0,5М ГОСТ 14861-91
То же, для комбинированной тары:
Тара 6 - 1 - 160 - 100 - 95 - 0,5К ГОСТ 14861-91
11. По заказу потребителя тара типа 1, исполнений 1-4 и типа 2 может изготавливаться высотой 1250, 1400, 1600 мм.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством автомобильного и сельскохозяйственного машиностроения СССР
РАЗРАБОТЧИКИ
С. Г. Новикова (руководитель темы), Р. Д. Антипов, Р. Д. Серова, А. М. Захаров, В. Н. Хоменко, В. И. Лагункова, Н. А. Чернышев
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 05.02.91 № 107
3. Срок первой проверки - 1996 г.
4. Стандарт соответствует СТ СЭВ 227-87 и СТ СЭВ 317-76 в части размеров в плане
5. ВЗАМЕН ГОСТ 14861-86
