ГОСТ 13015.2-81 от 1982-01-01 Конструкции и изделия бетонные и железобетонные сборные. Маркировка.



ГОСТ 13015.2-81



Группа Ж39





ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



КОНСТРУКЦИИ И ИЗДЕЛИЯ БЕТОННЫЕ И ЖЕЛЕЗОБЕТОННЫЕ СБОРНЫЕ



Маркировка



Prefabricated concrete and reinforced concrete constructions and products.

 Marking





Дата введения 1982-07-01







ИНФОРМАЦИОННЫЕ ДАННЫЕ





1 РАЗРАБОТАН И ВНЕСЕН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР



ИСПОЛНИТЕЛИ



С.Н. Нерсесов, канд. техн. наук (руководитель темы); Л.П. Киселев; В.И. Пименова; С.А. Каган, канд. техн. наук; М.Л. Зайченко, канд. техн. наук; В.И. Деньщиков



2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 17 сентября 1981 г. №165



3. ВЗАМЕН ГОСТ 13015-75 ( в части требований к маркировке)



4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ



Обозначение НТД, на который дана ссылка

Номер пункта, подпункта

ГОСТ 10629-88

2.1

ГОСТ 14192-77

2.1.; 2.11.1

ГОСТ 21174-75

2.1



5 ПЕРЕИЗДАНИЕ (январь 1990 г.) с Изменением № 1, утвержденным в декабре 1987 г. (ИУС 4-88).





Настоящий стандарт распространяется на сборные бетонные и железобетонные конструкции и изделия (именуемые в дальнейшем - конструкции) и устанавливает общие правила нанесения на них маркировочных надписей и знаков.

(Измененная редакция, Изм. № 1).









1. ВИДЫ И СОДЕРЖАНИЕ МАРКИРОВОЧНЫХ НАДПИСЕЙ И ЗНАКОВ





1.1. Маркировочные надписи подразделяют на:



основные;



информационные.



1.2. Основные надписи должны содержать:



марку конструкции;



товарный знак или краткое наименование предприятия-изготовителя;



штамп технического контроля.



1.3. Информационные надписи должны содержать:



дату изготовления конструкции;



величину массы конструкции (для конструкций, масса которых превышает 0,5 т).



1.4. К маркировочным знакам относят:



монтажные знаки;



государственный Знак качества по |Положению о государственном Знаке качества" № 39-8/775 (для конструкций высшей категории качества).

(Измененная редакция, Изм. № 1).



1.5. Монтажными знаками являются изображения, указывающие:



место строповки конструкции;



верх конструкции;



место опирания конструкции;



установочные риски на конструкции.



1.6. Допускается применение маркировочных надписей и знаков, не предусмотренных настоящим стандартом. Изображение, наименование и назначение дополнительных маркировочных надписей и знаков устанавливаются стандартами или техническими условиями на конструкции конкретных видов.



1.7. Изображение, наименование и назначение монтажных знаков, приведенных в п. 1.5, должны соответствовать указанным в таблице.



Изображение знака

Наименование и назначение знака



Место строповки

Назначение знака и его размеры - по ГОСТ 14192-77



Верх изделия

Назначение знака и его размеры - по ГОСТ 14192-77





Место опирания

Знак определяет место опирания конструкции на подкладку или прокладку при хранении и транспортировании конструкции





Установочная риска

Знак служит ориентиром для контроля установки конструкции в проектное положение при монтаже







2. ТРЕБОВАНИЯ К МАРКИРОВКЕ





2.1. На каждой конструкции, поставляемой потребителю, в месте, установленном стандартом или техническими условиями на эти изделия, должны быть нанесены основные и информационные надписи, указанные в пп. 1.2, 1.3 и 1.6, а также государственный Знак качества - на изделиях высшей категории качества. Необходимость нанесения монтажных знаков устанавливается стандартами или техническими условиями на конструкции конкретных видов.



Маркировку тротуарных и фасадных плит, бортовых камней и других мелкоразмерных конструкций допускается производить только на 10% этих конструкций каждой партии; при этом, в соответствии с требованиями стандартов или технических условий, на эти конструкции допускается наносить отдельные маркировочные надписи из числа указанных в пп. 1.2 и 1.3.



Маркировку шпал для железных дорог колеи 1520 мм следует производить по ГОСТ 10629-88, а шпал для трамвайных путей широкой колеи - по ГОСТ 21174-75.



Транспортная маркировка конструкций - по ГОСТ 14192-77. Транспортную маркировку наносить непосредственно на конструкции не допускается.



2.2. Маркировочные надписи и знаки на конструкции должны быть видимыми при хранении и монтаже этих конструкций. Возможные варианты расположения надписей и знаков приведены в приложении 1.



Не допускается наносить надписи и знаки на отделанные или предназначенные под окраску лицевые поверхности конструкций, за исключением случаев, оговоренных стандартами или техническими условиями на конструкции конкретных видов.



2.3. Маркировку конструкций следует производить следующими способами:



окраской по трафарету;



краской при помощи штампов;



маркировочными машинами;



штампованием при формовании конструкций.



Допускается наносить маркировочные надписи приведенным в  рекомендуемом приложении 2 шрифтом от руки специальным карандашом по неостывшей после тепловой обработки бетонной поверхности конструкций или краской. При этом надписи должны удовлетворять требованиям п. 2.5.

(Измененная редакция, Изм. № 1).



2.4. Маркировочные надписи и знаки должны быть темного цвета (черного, темно-коричневого, темно-зеленого и др.).



2.5. Краски, применяемые для маркировки конструкций, должны быть водостойкими, быстровысыхающими, светостойкими, устойчивыми к воздействию низких температур (для районов Крайнего Севера), прочными на истирание и размазывание.



2.6. Маркировочные надписи следует выполнять шрифтом высотой 15, 30, 50 и 100 мм.



2.7. (Исключен, Изм. № 1).



2.8. Шрифт для нанесения надписей указан в рекомендуемом приложении 2.



2.9. Основные надписи



2.9.1. Марка конструкции должна соответствовать установленной рабочими чертежами согласно требованиям стандарта или технических условий на данную конструкцию.



Примечание. Допускается по согласованию изготовителя с потребителем наносить на конструкции их сокращенные условные обозначения, принятые в проекте конкретного здания или сооружения.

(Измененная редакция, Изм. № 1).



2.9.2. Товарный знак или краткое наименование предприятия-изготовителя должны соответствовать зарегистрированному в установленном порядке.



2.9.3. Штамп технического контроля предприятия-изготовителя условно обозначают прописными буквами |ОТК". В штампе технического контроля допускается указывать номер, присваиваемый контролеру.



2.10. Информационные надписи



2.10.1. Дату изготовления конструкции следует наносить одной строкой в следующей последовательности: день месяца, месяц, год.



Допускается после даты изготовления указывать номер смены.



День месяца и месяц следует записывать двумя цифрами, год - двумя последними   цифрами обозначения года. Элементы обозначения даты разделяют пробелами, а обозначения даты и номера смены - тире. Например, дату 3 января 1980 г. и вторую смену обозначают: 03 01 80-2.



2.10.2. Массу конструкции следует указывать в тоннах.



2.11. Маркировочные знаки



2.11.1. Размеры деталей монтажных знаков |Место строповки" и |Верх конструкции" следует принимать минимальными по ГОСТ 14192-77.



2.11 2. Исключен. ( Измененная редакция, Изм, № 1).



2.11.3. Расположение знаков |Место опирания" на конструкциях должно соответствовать установленному стандартами или техническими условиями на эти конструкции или указанному в рабочих чертежах.









ПРИЛОЖЕНИЕ 1

Рекомендуемое

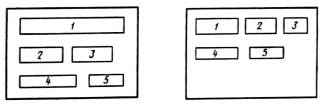

ВАРИАНТЫ РАСПОЛОЖЕНИЯ МАРКИРОВОЧНЫХ НАДПИСЕЙ







                             Вариант 1                 Вариант 2



Вариант 3





1 - марка конструкции; 2 - товарный знак или краткое наименование предприятия-изготовителя;

 3 - штамп ОТК; 4 - дата изготовления конструкции; 5 - масса конструкции









ПРИЛОЖЕНИЕ 2

Рекомендуемое

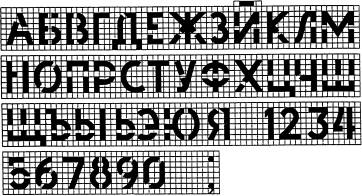

ШРИФТ ДЛЯ МАРКИРОВКИ





1. При нанесении маркировки окраской по трафарету шрифт должен соответствовать указанному на чертеже.



2. Расстояние между буквами и цифрами должно быть не менее 1/6 их высоты, за исключением таких сочетаний, как Р и А, Ф и Т, Г и Д, на которых расстояние должно быть установлено зрительно равным с остальными. Расстояние между словами должно быть не менее 1/2 высоты букв и цифр. Расстояние между основаниями строк должно быть не менее 3/2 высоты букв и цифр.



3. Ширина перемычек букв и цифр должна быть равна 1/6 высоты букв и цифр. Допускается уменьшить число перемычек для трафаретов из металла и других прочих материалов и изменять их место.



4. При нанесении маркировки другими способами должны  применяться типографские шрифты по нормативно-технической документации.







Текст документа сверен по:

официальное издание

Госстрой СССР - М: Издательство

стандартов, 1991
