ГОСТ Р ЕН 12090-2008 Изделия теплоизоляционные, применяемые в строительстве. Методы определения характеристик сдвига

          ГОСТ Р EH 12090-2008

Группа Ж19





НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ


ИЗДЕЛИЯ ТЕПЛОИЗОЛЯЦИОННЫЕ, ПРИМЕНЯЕМЫЕ В СТРОИТЕЛЬСТВЕ


Метод определения характеристик сдвига

Thermal insulating products for building applications.

Method for determination of shear behaviour



ОКС 91.100.60

Дата введения 2009-07-01





Предисловие

Цели  и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании, а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"

Сведения  о стандарте

1  ПОДГОТОВЛЕН Некоммерческим партнерством "Производители современной минеральной изоляции "Росизол" на основе выполненного Открытым акционерным обществом "Центр методологии нормирования и стандартизации в строительстве" (ОАО "ЦНС") аутентичного перевода европейского стандарта, указанного в пункте 4

2  ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"

3  УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 6 ноября 2008 г. N 285-ст

4  Настоящий стандарт идентичен региональному стандарту ЕН 12090:1997 "Теплоизоляционные изделия, применяемые в строительстве. Определение характеристик сдвига" (ЕN 12090:1997 "Thermal insulating products for building applications - Determination of shear behaviour").

Наименование  настоящего стандарта изменено по отношению к наименованию регионального стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5).

При  применении настоящего стандарта рекомендуется использовать вместо ссылочного регионального стандарта соответствующий ему национальный стандарт Российской Федерации, сведения о котором приведены в дополнительном приложении А

5  ВВЕДЕН ВПЕРВЫЕ

Информация  об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

     1 Область применения

Настоящий  стандарт распространяется на теплоизоляционные изделия (далее - изделия), применяемые в строительстве, и устанавливает требования к средствам испытания и методике определения характеристик сдвига.

Примечание  - Метод, приведенный в настоящем стандарте, не предусматривает определение характеристик чистого сдвига, а основан на измерении двух параллельных и противоположно направленных сил, действующих на лицевые грани испытуемого образца. Данное испытание называют испытанием на "сдвиг" условно. Считают, что действие силы перпендикулярно к лицевой грани образца более близко характеризует напряжение, возникающее в теплоизоляционных изделиях в зданиях, например, в стенах, по сравнению с другими методами измерения характеристик сдвига, возникающего, например, при испытании на изгиб.

     2 Нормативные ссылки

В  настоящем стандарте использована ссылка на следующий региональный стандарт:

ЕН  12085:1997 Теплоизоляционные изделия, применяемые в строительстве - Определение линейных размеров образцов для испытаний

     3 Термины и определения

В  настоящем стандарте применены следующие термины с соответствующими определениями:

3.1  прочность при сдвиге (shear strength) : Отношение максимальной силы, приложенной к образцу, вызывающей его разрушение вдоль грани, параллельной направлению прилагаемой силы, к площади этой грани.

3.2  модуль сдвига (shear modulus) : Отношение напряжения сдвига к соответствующей деформации ниже точки, где эта зависимость является линейной (см. рисунок 3).

     4 Сущность метода

Образец  подвергают воздействию напряжения сдвига, передаваемого образцу через жесткие опоры, к которым он прикреплен. По результатам испытания строят кривую зависимости смещения от силы.

Примечание  - Испытания с использованием устройства с одним образцом показали, что полученные значения прочности при сдвиге зависят от толщины образцов и имеют наибольший разброс при более высоких значениях толщины. Испытания с использованием устройства с двумя образцами также показали зависимость прочности при сдвиге от толщины образцов.

     5 Средства испытаний

5.1  Испытательная машина

5.1.1  Общие положения

Испытательная  машина, создающая силу, необходимую для максимального сдвига образца, возникающего при его испытании. Машина должна иметь постоянную скорость движения подвижного захвата (3±0,5) мм/мин в направлении, параллельном продольной оси устройства, в котором находится образец.

Испытательная  машина должна обеспечивать создание силы и смещение подвижного держателя относительно неподвижного с максимальной погрешностью 1%. При необходимости определения модуля сдвига регистрируют одновременно силу и  смещение для построения кривой зависимости от в соответствии с разделом 7.

Примечания

1  Если необходимо, применяют датчик для точного измерения деформации, если при подготовке образцов был использован толстый слой клеящего вещества.

2  Нулевой сдвиг образца определяют, вычитая из значения смещения значение смещения, вызванного воздействием оборудования и слоя клеящего вещества, измеренного при отсутствии образца, заменив в контрольном испытании испытуемый образец металлическим блоком.

5.1.2  Устройство с одним образцом

Испытательная  машина должна создавать продольные силы сдвига, действующие на образец через параллельные пластины (держатели), приклеенные к образцу размерами, указанными в 6.1.2. Пластины должны быть жесткими; при испытании одну пластину крепят к неподвижной части, другую - к подвижной части испытательной машины.

5.1.3  Устройство с двумя образцами

Испытательная  машина должна создавать продольные силы сдвига, действующие через параллельные пластины (держатели), приклеенные к двум образцам размерами, указанными в 6.1.3. Пластины должны быть жесткими; при испытании наружные пластины крепят к неподвижной части, центральную пластину - к подвижной части испытательной машины.

5.2  Держатели для образцов

5.2.1  Устройство с одним образцом

Два  плоских жестких держателя длиной 330 и шириной 50 мм крепят к зажимам испытательной машины с помощью адаптера и универсального соединения. Схема крепления держателей к зажимам испытательной машины показана на рисунке 1. Толщина адаптеров, соединяющих держатели с зажимами испытательной машины, должна быть равна толщине образца.



Примечание  - В качестве держателей применяют плоские прямоугольные пластины толщиной 16 мм, изготовленные из мягкой сортовой стали.

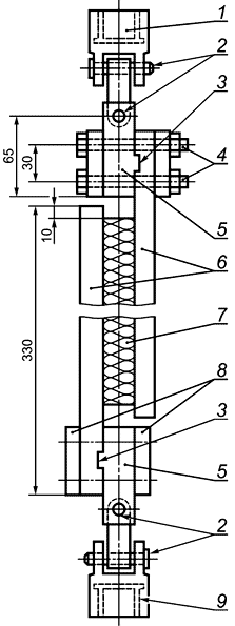

1 - неподвижный зажим испытательной машины; 2 - соединительные шипы универсального соединения;

3 - гребень и паз; 4 - крепление из гаек и болтов; 5 - адаптер; 6 - держатели для образца (длина 330,

ширина 50, толщина 16 мм); 7 - образец (длина 250, ширина 50 мм); 8 - пластины распределения нагрузки;

9 - подвижный зажим испытательной машины

Рисунок 1 - Схема устройства с одним образцом



5.2.2  Устройство с двумя образцами

В  устройстве с двумя образцами применяют три плоских жестких держателя, два из которых расположены параллельно и вертикально по отношению друг к другу.

Схемы  применяемых устройств показаны на рисунке 2.



Примечание  - В устройствах с одним и двумя образцами при испытании некоторых видов изделий держатели для образцов должны быть очень жесткими.

В  устройстве с двумя образцами неподвижные держатели должны находиться в вертикальных и параллельных плоскостях. Оба устройства, показанные на рисунке 2, могут применяться для данного испытания.

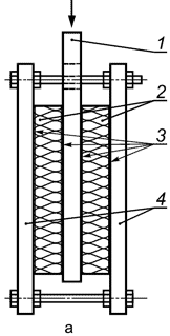

1 - нагружающая пластина (длина 300, ширина 100, толщина 16 мм); 2 - образцы (длина 200, ширина 100 мм);

3 - клеящее вещество; 4 - металлические держатели для образцов (длина 300, ширина 100, толщина 16 мм)

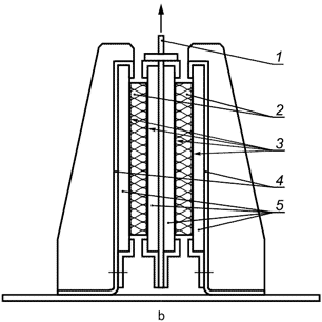

1 - нагружающая пластина; 2 - образцы (длина 200, ширина 100 мм); 3 - клеящее вещество;

4 - металлические опоры; 5 - держатели из фанеры для образцов

Рисунок 2 - Схемы устройств с двумя образцами



5.3  Клеящее вещество

Клеящее  вещество, применяемое для закрепления испытуемого образца, должно быть таким, чтобы прочность при сдвиге и модуль сдвига клеящей пленки превышала прочность при сдвиге и модуль сдвига образца, когда разрушается образец, а не клеящее вещество.

Примечание  - Сведения о клеящих веществах и их применении могут быть приведены в стандарте на конкретное изделие.

     6 Образцы для испытаний

6.1  Размеры образцов

6.1.1  Общие положения

Толщина  образцов для испытания должна быть равна толщине изделия, из которого вырезаны эти образцы. Любые поверхностные слои, облицовки и/или покрытия должны быть сохранены.

Размеры  образцов определяют в соответствии с ЕН 12085. Отклонение от параллельности и плоскостности двух основных граней образца не должны превышать 0,5% толщины образца и быть не более 0,5 мм.

6.1.2  Испытание с одним образцом

Образец  должен иметь прямоугольную форму и следующие размеры:

-  длину 250 мм;

-  ширину 50 мм.

Толщина  образца должна быть равна толщине изделия, из которого вырезан этот образец (но не более 50 мм).

6.1.3  Испытание с двумя образцами

Каждый  образец должен иметь прямоугольную форму и иметь следующие размеры:

-  длину 200 мм;

-  ширину 100 мм.

Толщина  каждого образца должна быть равна толщине изделия, из которого вырезаны эти образцы.

6.2  Число образцов

Число  образцов указывают в стандарте на конкретное изделие. При отсутствии стандарта на конкретное изделие число образцов должно быть не менее пяти.

Примечание  - При отсутствии стандарта на конкретное изделие число образцов должно быть согласовано между заинтересованными сторонами.

6.3  Подготовка образцов к испытанию

При  подготовке к испытанию образцы должны сохранить структуру изделия, из которого их вырезают. Метод отбора образцов приводят в стандарте на конкретное изделие или согласовывают между заинтересованными сторонами.

6.4  Условия кондиционирования образцов

Образцы  перед испытанием выдерживают не менее 6 ч при температуре (23±5) °С. В случае разногласий образцы выдерживают при температуре (23±2) °С и относительной влажности воздуха (50±5)% в течение времени, указанного в стандарте на конкретное изделие, но не менее 6 ч.

     7 Методика проведения испытаний

7.1  Условия испытаний

Испытания  проводят при температуре (23±5) °С. В случае разногласий испытания проводят при температуре (23±2) °С и относительной влажности воздуха (50±5)%.

7.2  Проведение испытаний

Измеряют  длину, ширину и толщину образца в соответствии с ЕН 12085.

Образец  приклеивают к жестким держателям при помощи клеящего вещества.

Расстояние  между двумя основными гранями образца не должно отличаться более чем на 1%. Устройство с образцом (образцами) прикрепляют к испытательной машине. Сила, прикладываемая к подвижному держателю, должна создавать движение в вертикальном направлении со скоростью (3±0,5) мм/мин. Строят кривую зависимости сдвига от силы .

Результаты  испытания, при котором разрушился слой клеящего вещества между образцом и жесткими держателями, не учитывают и проводят новое испытание.

     8 Обработка результатов испытаний

8.1  Общие положения

За  результат испытаний принимают среднеарифметическое значение результатов отдельных испытаний, выраженное двумя значащими цифрами.

Результаты  испытаний не допускается экстраполировать на изделия другой толщины.

Примечание  - Сравнение результатов испытаний с одним или двумя образцами проводят только для образцов одинаковой толщины.

8.2  Прочность при сдвиге

Прочность  при сдвиге , кПа, вычисляют по формуле

,                                                          (1)

где - для одного образца, м;


- 2 для двух образцов, м;

       - первоначальная длина образца, м;

       - первоначальная ширина образца, м;

       - максимальная сила, прилагаемая к образцу, кН.

8.3  Модуль сдвига

Если  необходимо, то вычисляют модуль сдвига , кПа, по формуле

,                                         (2)

где - для одного образца, м;

       - 2 для двух образцов, м;

       - первоначальная ширина образца, м;

       - толщина образца, м;

       - тангенс угла наклона (при его наличии) прямолинейной части кривой зависимости сдвига от силы, кН/м (см. рисунок 3).

Рисунок 3 - Кривая зависимости сдвига от силы





,                                                                (3)

       - максимальная сила;

       - сила, соответствующая смещению (предел пропорциональности);

       - сдвиг в упругой зоне (хорошо выраженная прямолинейная часть кривой зависимости смещения от силы).

     9 Точность метода

Примечание  - Настоящий стандарт не содержит данных о точности метода, однако при его последующем пересмотре такие данные будут в него включены.

     10 Отчет об испытаниях

Отчет  об испытаниях должен содержать:

a)  ссылку на настоящий стандарт;

b)  идентификацию изделия:

1)  наименование изделия, предприятия-изготовителя или поставщика,

2)  код маркировки,

3)  вид изделия,

4)  вид упаковки,

5)  форму поставки изделия в лабораторию,

6)  наличие облицовки или покрытия,

7)  другую информацию, например номинальную толщину, номинальную плотность;

c)  методику проведения испытания:

1)  подготовку к испытанию и порядок отбора проб, например, кто и в каком месте проводил отбор проб,

2)  условия кондиционирования,

3)  любые отклонения от условий, указанных в разделах 6 и 7,

4)  дату проведения испытания,

5)  размеры и число образцов для испытания,

6)  общую информацию об испытании, включая ссылку на применяемый метод (устройство с одним образцом или устройство с двумя образцами),

7)  обстоятельства, которые могли бы повлиять на результаты испытания.

Примечание  - Сведения об оборудовании и о лаборанте, проводившем испытание, должны находиться в лаборатории, однако в отчете их не указывают;

d)  результаты: результаты отдельных испытаний и среднеарифметическое значение прочности при сдвиге и, если требуется, модуль сдвига.

Приложение А

(справочное)



Сведения о соответствии национального стандарта Российской Федерации

ссылочному региональному стандарту


Таблица А.1



Обозначение ссылочного регионального стандарта


Обозначение и наименование соответствующего национального стандарта


ЕН 12085:1997


ГОСТ Р ЕН 12085-2008 Изделия теплоизоляционные, применяемые в строительстве. Методы измерения линейных размеров образцов, предназначенных для испытаний
