Решетчатый настил в современном строительстве.

Среди всего ассортимента строительных материалов, с помощью которых ведутся работы на современном уровне в промышленном, гражданском и отраслевом строительстве, решетчатый настил (ячеистые решетки) занимает особое место. Именно решетчатый настил обладает всеми необходимыми характеристиками, которые важны при выборе строительных материалов специального назначения, а именно:

• оптимальная легкость материала при высоких нагрузках,
• высокая надежность и безопасность конструкции,
• легкость монтажа и демонтажа,
• возможность предотвращения скольжения (в версии настила с зубьями противоскольжения),
• эстетика исполнения,
• дополнительная безопасность за счет изготовления решеток с элементами в виде рантов, бордюров, боковых планок.

Обладая уникальными характеристиками решетчатый настил все чаще можно встретить в гражданском строительстве (см. Рисунок 1.) в качестве пешеходных мостиков, тротуаров, в оформлении входных групп зданий (Рисунок 2.).

В промышленном и отраслевом строительстве (см. Рисунок 3.) решетчатый настил применяется в виде очистных зон, промышленных платформ, площадок, складских и транспортных терминалов, а также в качестве элементов конструкций коммуникационных трасс, каналов и непешеходных зон с нагрузкой до 30 тонн.

В проектах по усовершенствованию парков и исторических достопримечательностей города так же не обойтись без применения решетчатого настила. Сегодня, благодаря высокой эстетике исполнения ячеистых решеток и их уникальных характеристик, настил используется в качестве декоративного материала, а именно в оформление фасадов зданий (см. Рисунок 4.), городских насаждений, фонтанов (см. Рисунок 5.), декоративных потолков и ограждений.

Решетчатый настил подразделяется на 2 вида – прессованный (см. Рисунок 6.) и сварной настил (см. Рисунок 7.), которые различаются между собой методом изготовления, эстетикой исполнения и весовыми параметрами.

Выбор решетчатого настила и его типоразмера основывается на определении ячейки (шага) и размера несущей полосы. Это можно сделать 2-мя способами:

1. Согласно таблицам нагрузки на основе исходных данных:

• расчётная нагрузка,
• величина пролёта по балкам несущей конструкции,
• допустимый прогиб настила на заданном пролёте.

2. Определение по таблицам нагрузок величины необходимого пролёта между несущими балками для настила с выбранным значением ячейки и высоты несущей полосы.

После утверждения проекта инженеры-конструкторы начинают разработку раздела КМ и КМД, где указываются схемы расположения металлоконструкций, детальная раскладка и монтажная схема элементов настила.

В разделе КМ задаётся ориентация несущей полосы настила в направлении меньшей величины пролёта между опорными балками. На стадии разработки КМД покрытие площадок разбивается на отправочные марки в соответствии с назначенным в разделе КМ типоразмером по ячейке, несущей полосе и направлением несущей полосы.

Отправочные марки задаются габаритными размерами:

• по длине (в направлении несущей полосы) величиной, обеспечивающей опору на несущие балки;
• по ширине кратной шагу несущих полос, но не более 1000 мм.

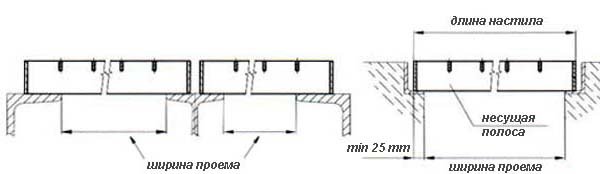

На размещенном ниже рисунке (см. Рисунок 8.) схематично показан пример укладки и крепления решетчатого настила. Стандартно настилы крепятся с помощью металлических прижимных скоб и болтов М8 с резьбой при помощи гайки с гальванически оцинкованной поверхностью.

Рисунок 8. Укладка и крепление настила

Информация предоставлена ЗАО «Стальпром»
