Пособие к СНиП 2.04.02-84 по проектированию сооружений для очистки и подготовки воды Часть 2


5.19. Расчетные параметры системы гидравлического удаления осадка в зависимости от размеров наиболее часто применяемых отстойников приведены в табл. 8.

Таблица 8


Параметры системы гидросмыва осадка


Размеры
отстойников, м

диаметр подво­дящих

число разводящих труб, шт.

диаметры телескопических труб, мм



длина


ширина

труб и коллек­тора, мм

цент­раль­ных


боко­вых

цент­раль­ных


боко­вых


1

2

3

4

5

6

7

40

4,5

300

-

2

-


45

6,0

400

1

2


60

6,0

450

1

2


90

6,0

2 × 400
(2 секции)

2

4


Окончание табл. 8

Размеры

Параметры системы гидросмыва осадка


отстойников, м


рассто-

ско-

расход воды, л/с



длина


шири­на

число наса­док, шт.

яние от насад­ки до расчет­ного сече­ния, м

рость струи
в расчетном сече­нии, м/с


боко­вого трубо­про­вода

цент­раль­ного трубо­про­вода


всей систе­мы


1

2

8

9

10

11

12

13

40

4,5

2,26

0,54

60

-

120


45

6,0

1,51

0,82

67,5

135

270


60

6,0

1,51

0,82

90

180

360


90

6,0

1,51

0,82

67,5

135

2×270


П р и м е ч а н и я: 1. В гр. 6 и 7 над чертой указаны диаметры телескопических напорных труб на начальном, под чертой - на конечном участках.

2. В гр. 8 над чертой первая цифра - число боковых труб, вторая - число насадок на них, под чертой первая цифра - число центральных труб, вторая - число насадок на них.

3. Основные параметры системы указаны ориентировочно. В каждом конкретном случае следует производить расчет системы и выбор насосов исходя из местных условий.

5.20. Система удаления воды и осадка должна быть рассчитана на пропуск воды, сбрасываемой из отстойника и подаваемой насосами.

6. ФЛОТАЦИОННЫЕ СООРУЖЕНИЯ

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

6.1. Флотационные сооружения надлежит применять для предварительного осветления и обесцвечивания природной водой перед подачей ее на фильтры. Они могут быть использованы как при новом строительстве, так и при реконструкции существующих водоочистных станций.

6.2. Наиболее эффективная область применения флотационных сооружений - осветление вод поверхностных источников (озер, водохранилищ, рек и т.п.) с небольшим количеством мелкодисперсных взвешенных веществ (не более 150 мг/л) и повышенной цветностью (до 200 град) при содержании фитопланктона и плавающих нефтепродуктов.

6.3. Возможность и целесообразность использования флотационного осветления воды в каждом конкретном случае должны быть обоснованы технологическими испытаниями, произведенными в характерные периоды года по методике, приведенной в пп. 6.16-6.20.

Количество взвешенных веществ в воде после флотационных сооружений не должно превышать 10 мг/л.

6.4. Преимущества флотационных сооружений по сравнению с другими сооружениями предварительного осветления (осветлителями со взвешенным осадком, отстойниками) заключаются в следующем:

значительно ускоряется процесс выделения взвеси из воды, благодаря чему уменьшается общий объем очистных сооружений;

улучшается их санитарное состояние вследствие постоянного удаления выделенных загрязнений;

более эффективно удаляется фитопланктон, что в большинстве случаев позволяет отказаться от установки микрофильтров;

удаляются из воды плавающие и плохооседающие примеси.

СОСТАВ СООРУЖЕНИЙ, ИХ УСТРОЙСТВО
И РАСЧЕТНО-КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ

6.5. Очистные сооружения с флотационным осветлением воды имеют тот же состав основных и вспомогательных сооружений, что и обычные станции двухступенчатого осветления, за исключением отстойников или осветлителей со взвешенным слоем осадка, заменяемых флотационными установками.

6.6. В составе флотационных сооружений необходимо предусматривать флотационные камеры, узел подготовки и распределения водовоздушного раствора, устройства для удаления и отвода флотационной пены.

Перед осветлением воды флотацией надлежит предусматривать камеры хлопьеобразования, совмещенные с флотационными камерами. Схема флотационных сооружений представлена на черт. 18.

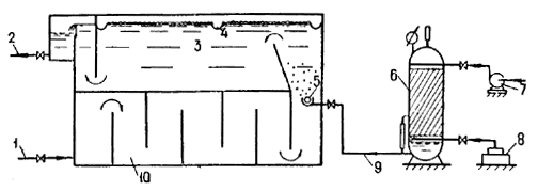

Черт. 18. Флотационная установка

1 - подача исходной воды с реагентами; 2 - отвод осветленной воды; 3 - флотационная камера; 4 - лотки для сбора пены; 5 - распределительная система; 6 - напорный бак; 7 - насос; 8 - компрессор; 9 - подача воды, насыщенной воздухом; 10 - камера хлопьеобразования

6.7. Флотационная камера (круглая или прямоугольная в плане) должна рассчитываться на удельную нагрузку 6-8 м3/ч на 1 м площади.

Глубина слоя воды во флотационной камере должна быть 1,5-2,5 м. Длина флотационной камеры выбирается равной 3-9 м, ширина - нс более 6 м, отношение ширины к длине - 2/3—1/3.

6.8. Во входной части флотационной камеры надлежит устанавливать струенаправляющую перегородку с наклоном 60—70° к горизонтали в сторону движения воды в камере.

6.9. Скорость входа обрабатываемой воды во флотационную камеру должна быть не более скорости выхода ее из камеры хлопьеобразования. Скорость движения воды над струенаправляющей перегородкой следует принимать 0,016-0,02 м/с.

6.10. Сбор осветленной воды во флотационной камере необходимо осуществлять равномерно по ее ширине или окружности из нижней части камеры с помощью подвесной стенки и направлять поток вверх (к отводу воды из камеры), или с помощью отводящей системы из перфорированных труб. Скорость движения воды под подвесной стенкой или в отверстиях отводящих дырчатых труб принимается 0,9-1,2 м/с.

6.11. Днище флотационной камеры должно иметь уклон 0,01 к трубопроводу для опорожнения.

6.12. Подготовку водовоздушного раствора следует осуществлять путем насыщения воды воздухом под давлением 0,6-0,8 МПа в специальных напорных емкостях. Для приготовления водовоздушного раствора надлежит использовать воду после фильтров.

Расход воды следует принимать 8—10 % расхода очищаемой воды.

Подача воздуха в напорную емкость должна осуществляться от автоматизированной компрессорной установки.

Расход воздуха должен составлять 0,9—1,2 % расхода очищаемой воды.

П р и м е ч а н и е. Напорная емкость должна иметь внутреннее антикоррозионное покрытие, оборудоваться предохранительным клапаном и выполняться в соответствии с требованиями, предъявляемыми к сосудам, работающим под давлением.

6.13. Отвод водовоздушного раствора от напорной емкости к флотационным камерам следует производить по стальному трубопроводу. Потери напора в нем не должны превышать 0,8—1,0 м.

На трубопроводе допускается установка только отключающей арматуры.

6.14. Для равномерного распределения водовоздушного раствора в объеме обрабатываемой воды и для создания условий, обеспечивающих получение мелких воздушных рабочих пузырьков, во флотационной камере надлежит устраивать распределительную систему, состоящую из дырчатого трубопровода и расположенного под ним кожуха, выполненного из материала, стойкого к кислородной коррозии. Распределительную трубу следует устанавливать во входной части флотационной камеры (в отсеке, образованном ее торцевой стенкой и струенаправляющей перегородкой) на расстоянии 250—350 мм от дна камеры. Скорость выхода водовоздушного раствора из отверстий распределительной системы надлежит принимать равной 20—25 м/с, диаметр отверстий - 5—8 мм. Отверстия следует располагать равномерно в один ряд по нижней образующей трубы. Днище защитного кожуха размещают под отверстиями распределительной системы на расстоянии 80—100 мм.

В конце распределительного трубопровода следует устанавливать вентиль или кран для промывки распределительной системы.

6.15. Удаление пены с поверхности воды во флотационной камере должно быть осуществлено кратковременным подъемом уровня воды с отводом ее через подвесные лотки, расположенные равномерно по площади камеры, или с помощью скребковых механизмов, перемещающих пену к сборным лоткам.

Верхние кромки лотков необходимо располагать на одной общей отметке на 10—15 мм выше уровня воды во флотационной камере.

Днища лотков следует выполнять с уклоном 0,025 в сторону отвода пены.

Потери воды при сбросе пены подъемом уровня воды следует принимать 1,0—1,5 % расхода обрабатываемой воды.

При удалении пены скребковыми механизмами скорость перемещения скребков в прямоугольных камерах следует принимать не более 0,02 м/с, в круглых — окружную скорость 0,015—0,02 м/с при частоте вращения скребков 5-10 об/с.

Обработку пены, удаляемой одновременно с частью обрабатываемой воды, необходимо производить аналогично обработке осадка, сбрасываемого из отстойников или осветлителей со взвешенным осадком, в соответствии с требованиями СНиП 2.04.02-84.

МЕТОДИКА ТЕХНОЛОГИЧЕСКОЙ ОБРАБОТКИ ВОДЫ
МЕТОДОМ НАПОРНОЙ ФЛОТАЦИИ

6.16. С целью определения возможности применения напорной флотации для предварительного осветления воды конкретного водоисточника и получения основных расчетных параметров для расчета флотационных установок производятся технологические исследования на специальной лабораторной установке (черт. 19).

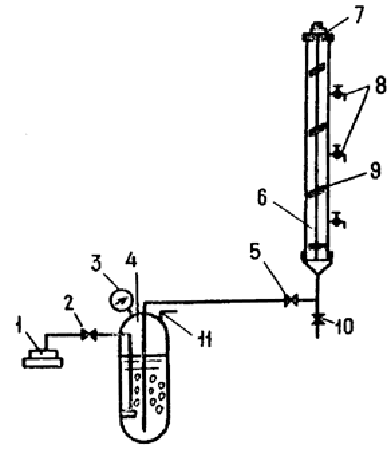

Черт. 19. Установка для проведения технологического анализа воды

1 - компрессор; 2 - вентиль воздушный; 3 - манометр; 4 - напорный бак; 5 - игольчатый вентиль водовоздушного раствора; 6 - флотационная колонка; 7 - электропривод; 8 - пробоотборники; 9 - мешалка; 10 - вентиль опорожнения флотационной колонки; 11 - вентиль сброса избытка воздуха

6.17. Лабораторная установка состоит из следующих основных элементов:

флотационной колонки, выполненной из прозрачной пластмассовой трубы диаметром 60—70 мм, высотой 400—600 мм, имеющей деления по высоте и оборудованной перемешивающим устройством, вентилями и пробоотборниками;

напорного бака для подготовки водовоздушного раствора вместимостью 2 л, выполненного из стального сосуда, рассчитанного на рабочее давление 0,8—0,9 МПа и оборудованного предохранительной запорной арматурой и манометром;

лабораторного компрессора, рассчитанного на подачу сжатого воздуха под давлением до 0,8—0,9 МПа.

П р и м е ч а н и я: 1. Вместо компрессора могут быть использованы баллон со сжатым воздухом, оборудованный редуктором, понижающим давление до рабочего, или другие источники сжатого воздуха.

2. Напорный бак и его соединительные коммуникации выполняют и испытывают в соответствии с «Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением» Госгортехнадзора СССР.

6.18. Для проведения технологических исследований необходимо кроме лабораторной установки иметь исходную воду в объеме 10—12 л и рабочие растворы реагентов (коагулянта, хлора, извести и т. д.).

6.19. Технологические исследования следует производить в такой последовательности (см. черт. 19):

1) производится выбор доз реагентов в отдельных цилиндрах по общепринятой методике пробного коагулирования для двухступенчатой очистки воды;

2) до начала работы на установке предварительно подготавливается водовоздушный раствор. До этого в напорный бак 4 через флотационную колонку 6 и трубопровод с вентилем 5 заливается 1—1,5 л чистой водопроводной воды, после чего вентиль 5 закрывается, включается компрессор 1 и открывается подача воздуха в напорный бак через вентиль 2. С помощью сбросного вентиля 11 по манометру 3 устанавливается рабочее давление, равное 0,5—0,8 МПа. При этом избыток воздуха сбрасывается через вентиль 11 (время растворения воздуха в воде должно быть не менее 10-12 мин);

3) в отдельный цилиндр наливается 1 л исходной воды, в которую вводятся реагенты согласно выбранным дозам. Производится тщательное перемешивание реагентов с водой;

4) после перемешивания обрабатываемая вода переливается во флотационную колонку 6, которая заполняется на 60—70 % ее объема. Вентили 5 и 10 при этом должны быть закрыты;

5) включается в работу электропривод 7, который приводит во вращение мешалку 9 с лопастями (скорость вращения мешалки должна быть 15-20 об/мин), что способствует образованию хлопьев гидроксидов;

6) после образования хорошо сформированных крупных, но неоседающих хлопьев гидроксидов в исходную воду через игольчатый вентиль 5 вводится предварительно подготовленный водовоздушный раствор в количестве от 5 до 20% объема исходной воды. При этом в нижней части флотационной колонки должны появиться мелкие пузырьки воздуха, равномерно распределяющиеся в обрабатываемой воде по всей площади колонки;

7) отбор проб производят через пробоотборники 8 с определенной высоты с интервалом 1—1,5 мин до получения воды постоянного качества. Качество исходной и осветленной воды определяется общепринятыми методами.

В конце флотационного осветления замеряется толщина слоя образованной пены и проводится визуальное наблюдение за ее структурой и плотностью;

8) по окончании технологических исследований вода из флотационной колонки 6 сбрасывается через вентиль 10 и колонка промывается чистой водопроводной водой.

В указанной последовательности следует производить технологические исследования другим сочетанием приемлемых доз реагентов, давлений и расходов водовоздушного раствора.

6.20. Оптимальные параметры давления и расхода водовоздушного раствора надлежит определять по результатам технологических исследований, учитывая высоту слоя воды и время ее нахождения во флотационной колонке, позволяющие получить необходимую степень осветления воды. Необходимость в установке микрофильтров следует определять по эффективности содержания фитопланктона.

Пересчет рабочей высоты флотационной камеры и времени флотации производят по формуле

, (15)

где T1 - время флотации во флотационной колонке;

T2 - расчетное время во флотационной камере;

H1 - высота слоя воды, в котором произошло осветление до требуемой степени за время Т1 ;

Н2 - расчетная высота слоя воды во флотационной камере;

d - показатель степени, принимаемый равным: 0,45 - для маломутных, малоцветных вод; 0,55 - для вод средней мутности и цветных вод; 0,65 - для высокоцветных вод.

7. ВОДОВОЗДУШНАЯ ПРОМЫВКА ФИЛЬТРОВАЛЬНЫХ
СООРУЖЕНИЙ

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

7.1. Водовоздушная промывка предназначается для удаления из зернистой фильтрующей загрузки загрязнений, задержанных во время рабочего цикла.

В Пособии рассматривается применение водовоздушной промывки только в наиболее распространенных типах фильтровальных сооружений, используемых для осветления и обесцвечивания воды поверхностных источников с применением коагулянтов.

7.2. При применении соответствующих устройств для подачи воды и воздуха (см. пп. 7.12—7.16) водовоздушная промывка может быть использована в фильтровальных сооружениях с нисходящим и восходящим потоками обрабатываемой воды.

7.3. Водовоздушная промывка может быть рекомендована только для сооружений с загрузкой из кварцевого песка и других аналогичных материалов, имеющих достаточно высокую плотность и прочность и способных противостоять флотирующему и истирающему действию водовоздушного потока.

П р и м е ч а н и е. В сооружениях хозяйственно-питьевого водоснабжения допускается применять только те загрузочные материалы, на которые имеется соответствующее разрешение Минздрава СССР или союзных республик.

7.4. Площади отдельных фильтровальных сооружений, промываемых водой и воздухом, следует принимать до 40 м2 на одно отделение (80 м2 - при сооружениях, состоящих из двух отделений). Большие площади допускаются при соответствующем экспериментальном обосновании.

ПРИНЦИПЫ ДЕЙСТВИЯ, ОСОБЕННОСТИ
И ПРЕИМУЩЕСТВА

7.5. Водовоздушную промывку надлежит осуществлять при подаче в загрузку воды и воздуха в направлении снизу вверх.

7.6. Водовоздушная промывка обладает более сильным действием, чем водяная, и это дает возможность получить высокий эффект отмывки загрузки при небольших расходах промывной воды, в том числе и таких, при которых взвешивания загрузки в восходящем потоке не происходит.

Эта особенность водовоздушной промывки позволяет:

примерно в 2 раза сократить интенсивность подачи и общий расход промывной воды;

соответственно снизить мощность промывных насосов и объемы сооружений для запаса промывной воды, уменьшить размеры трубопроводов для ее подачи и отвода;

уменьшить объемы сооружений по обработке сбросных промывных вод и содержащихся в них осадков.

СИСТЕМА ГОРИЗОНТАЛЬНОГО ОТВОДА ВОДЫ
ОТ ПРОМЫВКИ

7.7. При использовании водовоздушной промывки надлежит применять горизонтальный отвод промывной воды, схема которого показана на черт. 20.

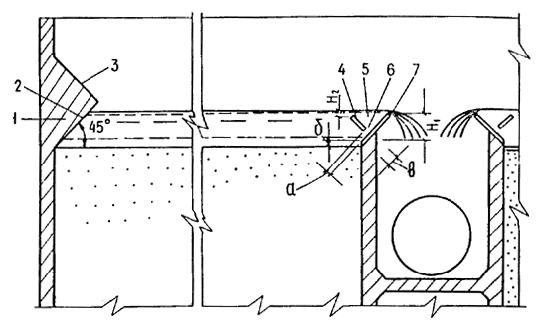

Черт. 20. Горизонтальный отвод промывной воды

1 - струенаправляющий выступ; 2, 3 - поверхности выступа; 4 - отбойная стенка желоба; 5 - пескоулавливающий желоб; 6 - щель между отбойной и водосливной стенками; 7 - водосливная стенка желоба; а - 15-20 мм; б - 20-30 мм; в - 30-40 мм

7.8. Высота слоя воды в надзагрузочном пространстве сравнительно невелика, что позволяет при малых расходах получить в нем достаточную скорость горизонтального движения воды для быстрого и полного удаления вымываемых из загрузки загрязнений. Наклонная поверхность струенаправляющего выступа, стесняя поток, увеличивает его транспортирующую способность на начальном участке пути движения воды.

7.9. Пескоулавливающий желоб устроен с учетом предотвращения попадания в него воздуха. Выносимые потоком в зону желоба отдельные частицы песка оседают на наклонные стенки и, сползая по ним через нижнюю щель, снова поступают в загрузку.

7.10. Основные расчетно-конструктивные параметры системы горизонтального отвода воды зависят от удельного расхода воды q, л/(м×с), определяемого по формуле

q = Wпp b , (16)

где Wпp - интенсивность подачи промывной воды, л/(с×м2);

b - ширина фильтра (длина горизонтального пути движения потока воды), м.

Для расчета системы следует принимать интенсивность подачи воды, принятую для второго этапа промывки, т. е. при совместной подаче воды и воздуха (см. п. 7.11).

Размеры основных элементов системы приведены в табл. 9 и на черт. 20.

Таблица 9


Разность отметок, мм

Расход воды на 1 м ширины водослива, л/(м×с)


10

15

20

25

Между верхней и нижней кромками водосливной стенки Н1

170

210

260

320

Между верхними кромками водосливной и отбойной стенок Н2

20

20

20

25

РЕЖИМ И ОСНОВНЫЕ ПАРАМЕТРЫ ПРОМЫВКИ

7.11. Водовоздушную промывку, как правило, следует осуществлять в три этапа:

1-й - подача в загрузку воздуха для частичного разрушения скоплений взвеси в загрузке и выравнивания ее сопротивления по площади сооружения;

2-й - подача воздуха и воды с целью более полного разрушения скоплений взвеси и выноса основной массы загрязнений из загрузки;

3-й - подача воды (с большей, чем на 2-м этапе, интенсивностью) для удаления из загрузки защемленного в порах воздуха и восстановления ее пористости.

П р и м е ч а н и е. В тех случаях, когда основная масса загрязнений задерживается в верхних слоях фильтрующей загрузки, и при малой прочности скоплений взвеси может оказаться приемлемой двухэтапная промывка, включающая 1-й и 3-й этапы, что должно быть проверено в процессе эксплуатации сооружений.

Интенсивность подачи воды и воздуха и продолжительность отдельных этапов промывки зависят от прочности скоплений взвеси в загрузке и крупности ее зерен. Для средних условий и при эквивалентном диаметре зерен 0,7—1,3 мм ориентировочные параметры промывки могут быть приняты в соответствии с данными табл. 10.

Таблица 10

Показатель

Этапы промывки


1

2

3

Интенсивность подачи, л/(с×м2)




воды

-

2,5—3,5

5—7

воздуха

15—20

15—20

-

Продолжительность этапа, мин

1—2

4—7

5—7

П р и м е ч а н и я: 1. Более крупным загрузкам соответствуют большие значения интенсивности подачи воды и воздуха.

2. Параметры промывки подлежат уточнению в процессе эксплуатации сооружений.

УСТРОЙСТВА ДЛЯ ПОДАЧИ И РАСПРЕДЕЛЕНИЯ ВОДЫ
И ВОЗДУХА

7.12. Распределение воды и воздуха можно производить с помощью специальных колпачков или по перфорированным трубам. В данном Пособии приведены сведения, касающиеся использования только перфорированных труб для подачи воды и воздуха.

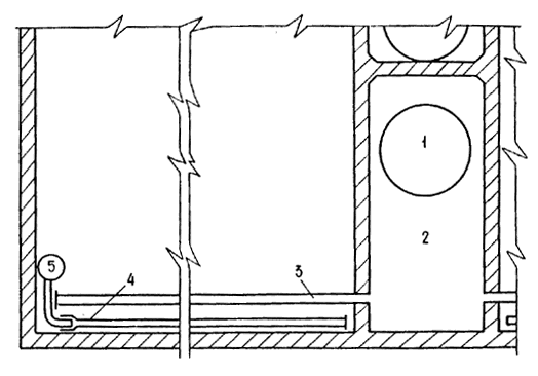

7.13. Схема трубчатых систем подачи воды и воздуха показана на черт. 21. Системы состоят из магистрали и коллектора (в виде канала или трубы) для подачи воды, а также из дырчатых труб для ее распределения по площади сооружения. Воздух подается и распределяется по магистрали (на черт. 21 не показана), коллектору и дырчатым трубам.

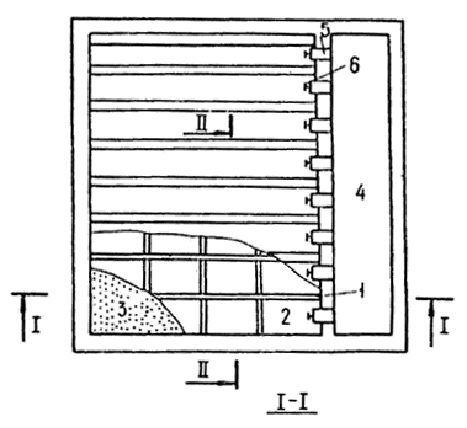

Черт. 21. Трубчатые системы для подачи воды и воздуха

1 - магистраль для распределения воды; 2 - коллектор для распределения воды; 3 - дырчатые трубы для распределения воды; 4 - дырчатые трубы для распределения воздуха; 5 - коллектор для распределения воздуха

7.14. Отверстия в трубах, распределяющих воду и воздух, могут быть круглыми (когда фильтровальное сооружение имеет гравийные слои в нижней части) или щелевидными (при безгравийной загрузке) .

Щелеванные трубы (обычно полиэтиленовые) имеют щели шириной 0,5 мм, и во избежание засорения их надлежит применять только в сооружениях с нисходящей фильтрацией в условиях, когда исключены коррозия подводящих труб и возможность попадания в трубы продуктов коррозии и других механических примесей с промывной водой и воздухом.

Приведенные соображения должны быть приняты во внимание также в отношении колпачков с узкими щелями.

7.15. Расчет и конструирование трубчатых систем для подачи и распределения воды следует производить исходя из следующих условий:

диаметр распределительных (перфорированных) труб определяется исходя из скорости движения воды на входе в них при 3-м этапе промывки, равной 1,5—2,0 м/с. При этом расстояния между осями труб следует принимать 250—350 мм (меньшие расстояния — для труб меньшего диаметра);

трубы следует укладывать на высоте 120—150 мм от дна фильтра до низа труб, точно посредине между трубами для подачи воздуха.

При применении круглых отверстий суммарная их площадь должна составлять 0,18—0,22 % площади сооружения. При этом отверстия располагаются в один ряд по нижней образующей труб (диаметр отверстий 10—12 мм, расстояния между их осями 120—160 мм).

При применении щелеванных полиэтиленовых труб их конструкцию и способ щелевания следует принимать в соответствии с разработками треста Мосводопровод и Мосводоканалниипроекта. Следует учитывать, что при выполнении монтажа перфорированных труб для распределения воды отклонения в расстояниях между осями труб в горизонтальной плоскости должны быть не более ±10 мм, в вертикальной - не более ±5 мм.

7.16. Для распределения воздуха следует применять полиэтиленовые трубы со стенкой толщиной, обеспечивающей их жесткость и прямолинейность. Трубы, поставляемые в бухтах, применять не рекомендуется.

Отверстия или щели в трубах (см. п. 7.14) надлежит располагать в шахматном порядке по двум образующим под углом 45° к вертикали при направлении их вниз.

Щели необходимо нарезать перпендикулярно оси трубы. Они должны иметь ширину 0,5 мм и длину (по внутренней поверхности трубы, т.е. в свету) 15—25 мм (в зависимости от диаметра трубы.).

Круглые отверстия должны иметь диаметр 3—5 мм.

В каждом ряду отверстия или щели надлежит располагать на расстоянии 100—180 мм одни от других.

Отверстия и щели должны быть по всей площади фильтра, включая и пристенные участки.

На краевых участках фильтра надлежит укладывать трубы для распределения воздуха, а не для распределения воды.

7.17. Полиэтиленовые трубы для распределения воздуха необходимо укладывать строго горизонтально непосредственно на днище или на подкладках высотой 10—30 мм.

Должно быть обеспечено весьма надежное крепление труб к днищу. Возможные способы крепления труб показаны на черт. 22 и 23.

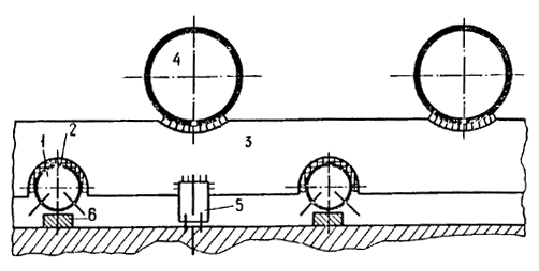

Черт. 22. Крепление распределительных труб для подачи воздуха
с помощью кондуктора

1 - трубы для подачи воздуха; 2 - резиновая прокладка; 3 - кондуктор; 4 - трубы для подачи воды; 5 - крепление кондуктора к днищу; 6 - подкладка

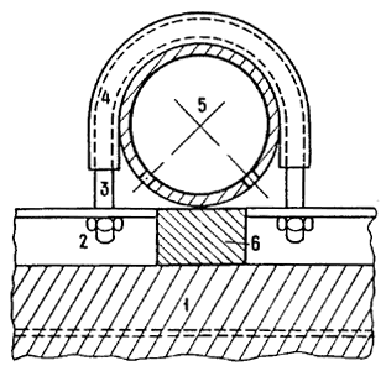

Черт. 23. Крепление распределительных труб для подачи воздуха
с помощью хомутов

1 - днище; 2 - швеллер, закладываемый в днище; 3 - хомут; 4 - резиновая трубка; 5 - труба для подачи воздуха; 6 - подкладка

Расстояния между креплениями должны предотвращать возможность изгиба труб в вертикальной и горизонтальной плоскостях. Элементы крепления труб не должны закрывать отверстия в них.

Концы труб должны быть заварены заглушками, утапливаемыми внутрь трубы на 10-15 мм. Для упора заглушек через оставшиеся свободными торцы труб следует пропускать 2-3 шпильки диаметром по 3-5 мм.

Для компенсации теплового расширения труб расстояние между их концами и стенкой фильтра должно быть 20-30 мм.

Конструкция системы должна обеспечивать возможность монтажа труб с высокой точностью. Отклонения верха труб от горизонтальной плоскости (проверяются по уровню воды) допускаются не более ±3 мм, отклонения осей труб в плане - не более ±10 мм.

7.18. Во время рабочего цикла трубы системы подачи воздуха должны быть заполнены водой. Для обеспечения выдавливания воды из системы во время промывки коллектор воздушной системы должен располагаться выше распределительных труб. Имеются примеры устройства отдельных коллекторов для каждого отделения фильтра с расположением в нижней части (см. черт. 21), а также над струенаправляющим выступом и внутри его

Должна быть обеспечена надежная и прочная стыковка труб распределительной системы с коллектором. Коллектор рекомендуется выполнять в виде стальной трубы с приваренными вблизи нижней образующей отводами (коленами под углом 90о); соединение полиэтиленовых распределительных труб с коленами следует производить, насаживая на них разогретые концы труб (см. черт. 21).

7.19. Магистральный воздуховод должен располагаться на отметке, исключающей возможность попадания в него воды во время остановки воздуходувного агрегата. С учетом давления, имеющегося в нижней части загрузки во время промывки, магистральный трубопровод надлежит располагать на 3-4 м выше зеркала воды в фильтровальном сооружении во время промывки.

Магистраль должна соединяться с коллектором воздушной распределительной системы с помощью вертикального стояка. Во избежание образования воздушных мешков на присоединениях следует избегать длинных горизонтальных участков. На стояке устанавливается запорная арматура.

Стояк надлежит присоединять к коллектору со стороны торца. С этой целью труба коллектора пропускается через стенку фильтра и за его пределами соединяется со стояком, подводящим воздух к фильтру.

При различном диаметре труб коллектора и стояка переход с одного диаметра на другой должен производиться за пределами фильтра.

При наличии двух отделений фильтра с самостоятельными коллекторами, как правило, следует устанавливать один стояк с запорной арматурой и симметричными ответвлениями для присоединения к коллекторам.

7.20. Приближенный расчет системы подачи и распределения воздуха может быть произведен исходя из следующих данных: скорость выхода воздуха из отверстий труб распределительной системы должна быть равной 45-50 м/с, на входе в трубы распределительной системы - 13-17 на входе в коллектор - 7-10 м/с, при этом две последние скорости находятся в обратных соотношениях (т.е. бóльшим скоростям в трубах соответствуют меньшие скорости в коллекторе и наоборот).

Скорость движения воздуха в магистральных трубопроводах следует принимать равной 18-25 м/с.

Указанные расчетные параметры систем подачи и распределения воздуха приняты при атмосферном давлении, поэтому расчет указанных систем следует производить без учета сжатия воздуха.

Параметры распределительных труб и коллектора могут быть проверены, руководствуясь указаниями п. 7.26.

ВОЗДУХОДУВНОЕ УСТРОЙСТВО

7.21. Воздуходувное устройство должно обеспечивать как пусковой, так и промывочный режим работы системы.

При пусковом режиме (от момента пуска воздуходувного устройства до момента прорыва воздуха из отверстий распределительной системы) давление в системе максимальное, а расход воздуха минимальный. Этот расход связан со сжатием воздуха в системе его подачи и выдавливанием воды из распределительной системы, при этом воздух может нагреваться. После прорыва воздуха через фильтрующую загрузку давление в системе его подачи падает, а расход увеличивается и должен быть доведен до расчетного, определяемого как произведение интенсивности подачи воздуха на площадь единовременно промываемых сооружений.

7.22. Как пусковое, так и рабочее давление воздуха зависит от многих факторов (в том числе и от степени заиления фильтрующей загрузки), не поддающихся точному учету.

Условно могут быть приняты следующие расчетные параметры подачи воздуха:

пусковой режим — давление в системе равно удвоенной высоте столба воды в фильтровальном сооружении (считая от его дна), расход воздуха составляет 5—10% расчетного;

рабочий режим (во время промывки) — расход воздуха равен расчетному, а давление — сумме потерь напора в системе и высоте столба воды в сооружении. Потери напора в системе подачи воздуха следует определять расчетом. Ориентировочно они могут быть приняты равными 1 м.

При подборе воздуходувного оборудования давление при пусковом и рабочем режимах следует принимать с запасом, равным 0,005 МПа.

7.23. Для возможности подбора (при эксплуатации) оптимальных условий работы воздуходувных устройств на напорной линии необходимо устанавливать сбросный патрубок с запорной арматурой, дроссель (или автоматическое устройство) для поддержания оптимального давления на воздуходувном устройстве, запорную арматуру, а также измеритель расхода воздуха.

7.24. Должен быть предусмотрен резервный воздуходувный агрегат.

7.25. На воздуходувный агрегат следует подавать чистый наружный воздух, прошедший предварительно механические фильтры.

РАСЧЕТ РАСПРЕДЕЛИТЕЛЬНОЙ СИСТЕМЫ
ДЛЯ ПОДАЧИ ВОЗДУХА В ФИЛЬТРОВАЛЬНЫХ
СООРУЖЕНИЯХ С ВОДОВОЗДУШНОЙ ПРОМЫВКОЙ

7.26. Расчет распределительных труб и коллектора следует производить исходя из суммарной площади отверстий (для труб) или суммарной площади ответвлений (для коллектора), т.е. величины f, м, определяемой по формулам:

при z < 1 ; (17)

при z > 1 , (18)

где а - характеристика трубопровода, определяемая по черт. 24 в зависимости от допустимой степени неравномерности распределения воздуха по площади сооружения, имея в виду, что общая неравномерность DОБЩ представляет собой сумму неравномерностей распределения в ответвлениях DО и в коллекторе DКОЛ, причем DОБЩ = DО + DКОЛ £ 0,02;

F - площадь поперечного сечения рассматриваемого трубопровода (ответвления или коллектора);

m - коэффициент расхода; для ответвлений определяется в зависимости от диаметра зерен загрузки фильтровального сооружения по черт. 25; при применении гравийной загрузки следует принимать равным 0,54;

z - коэффициент сопротивления трубопровода, зависящий от его длины l и диаметра d.

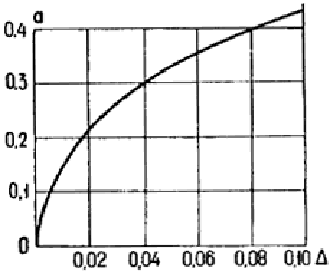

Черт. 24. Номограмма зависимости между неравномерностью
распределения воздуха D и характеристикой трубопровода а

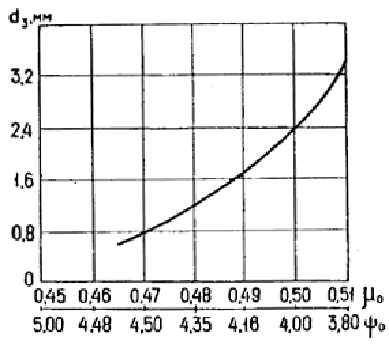

Черт. 25. Номограмма зависимости между коэффициентом mо (или
коэффициентом yо) и крупностью песчаной загрузки dз

Коэффициент сопротивления z следует определять по формуле

, (19)

а величину mкол - по формуле

, (20)

где yобщ - общий коэффициент сопротивления:

. (21)

Пример расчета. Фильтр имеет отделения длиной 6 м и шириной 5 м. Интенсивность подачи воздуха 20 л/(с×м2). Распределительная система находится в гравийном слое. Расстояния между трубами в осях — 300 мм.

На основе предварительного расчета принимаем диаметр ответвлений равным 50 мм, площадь сечения трубы Fо = 0,0019 м2, расход воздуха на одну трубу = 0,03 м3/с, скорость на входе в трубу = 15,8 м/с, что приемлемо.

Принимаем Dо = Dкол = 0.01.

По черт. 24 и 25 ао = акол = 0,14; m = 0,54.

По формуле (19)

< 1,0 .

Тогда по формуле (17)

м2 ,

отсюда скорость истечения воздуха из отверстий будет = 45,7 м/с, что соответствует требованиям.

Принимаем 52 отверстия диаметром 4 мм с шагом 96 мм.

По предварительному расчету задаемся диаметром коллектора 300 мм, площадь сечения трубы - 0,0707 м2, расход воздуха в начале коллектора = 0,6 м3/с, скорость движения воздуха = 8,5 м/с.

По формуле (19)

.

По формуле (21)

.

По формуле (20) определим

.

Из формулы (18) находим

.

Число ответвлений - 20 и Sfo = 20 × 0,0019 == 0,038 м2, тогда

м2 .

Этой площади соответствует диаметр трубы, равный 0,238 м.

Таким образом, в соответствии с уточненным расчетом в качестве коллектора могут быть приняты трубы диаметром 250 мм. Скорость движения воздуха в начале коллектора - 12,2 м/с, что несколько превышает желательную величину, но может быть допущено.

8. ДРЕНАЖИ СКОРЫХ ФИЛЬТРОВ ИЗ ПОРИСТОГО
ПОЛИМЕРБЕТОНА

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

8.1. Дренажные системы из пористого полимербетона служат для сбора фильтрованной воды и равномерного распределения промывной воды по площади фильтра. Пористый полимербетон выполняют из заполнителя (щебня или гравия), скрепленного эпоксидным связующим.

8.2. Дренажи из пористого полимербетона предназначены для использования в фильтрах при осветлении и обесцвечивании воды в системах хозяйственно-питьевого водоснабжения.

П р и м е ч а н и е. Пористые полимербетонные дренажи могут быть применены в фильтрах технического водоснабжения, а также при обработке подземных вод. В случаях, когда требования к качеству очищенной воды по мутности, содержанию железа и другим показателям ниже требований ГОСТ 2874-82, необходимо производить опытную проверку использования полимербетона в таких условиях.

8.3. Полимербетонные дренажи могут быть использованы как при строительстве новых, так и при реконструкции действующих фильтров.

8.4. Полимербетонные дренажи могут применяться при водяной и водовоздушной промывках.

8.5. Полимербетонные дренажи имеют следующие преимущества перед наиболее распространенными трубчатыми дренажами с поддерживающими слоями гравия: отпадает необходимость применения гравийных слоев; уменьшается трудоемкость строительно-монтажных работ; сокращается металлоемкость; повышается надежность работы фильтров; загрузка фильтров может быть полностью механизирована.

КОНСТРУКЦИИ И РАСЧЕТ ДРЕНАЖЕЙ

8.6. Рекомендуется применять следующие типы дренажных систем: из сборных полимербетонных плит, из железобетонных дырчатых плит, отверстия которых заполнены пористым полимербетоном1, и из монолитного полимербетона.

1 Следует применять в экспериментальном порядке.

8.7. Дренаж из полимербетонных плит (черт. 26) состоит из опорных стенок, смонтированных перпендикулярно сборному каналу фильтра, на которые уложены полимербетонные плиты. Фильтрующая загрузка находится непосредственно на плитах. На входах в дренажные каналы установлены патрубки большого сопротивления с диафрагмами и отражателями. Для повышения надежности стыковых соединений торцы плит выполнены со скосами в верхней части под углом 45-60°; треугольные пазы между плитами заполняются полимербетонной смесью того же состава, что и полимербетонные плиты (черт. 26, узел А) .

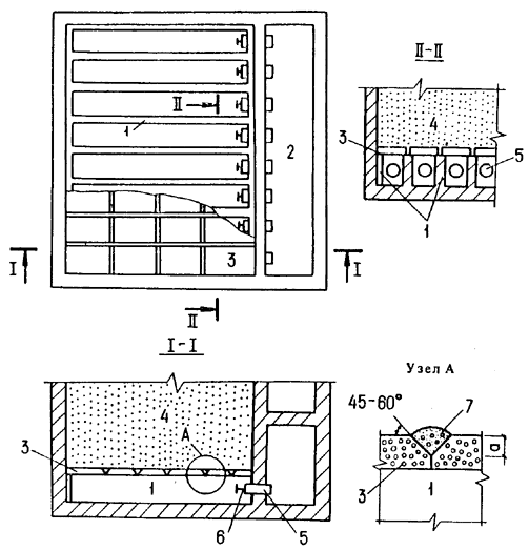

Черт. 26. Дренаж из полимербетонных плит

1 - опорные стенки; 2 - сборный канал; 3 - полимербетонные плиты; 4 - фильтрующая загрузка; 5 - патрубки; 6 - отражатели ; 7 - стыки плит (а - 20—30 мм)

8.8. Дренаж с железобетонными дырчатыми плитами (черт. 27) состоит из опор (горизонтальных балок или вертикальных столбиков), дырчатых плит, поверх которых засыпана фильтрующая загрузка. В стенке сборного канала установлены патрубки с отражателями.

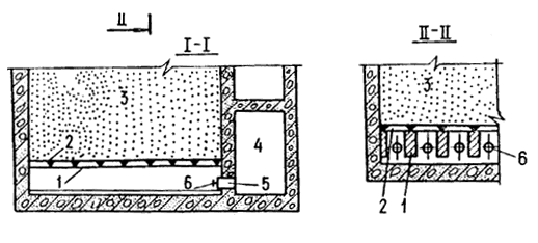

Черт. 27. Дренаж из дырчатых плит с пористым полимербетоном

1 - опорные стенки; 2 - дырчатые плиты; 3 - фильтрующая загрузка; 4 - сборный канал; 5 - патрубки; 6 - отражатели

Дренажная железобетонная плита (черт. 28) имеет отверстия, заполненные пористым полимербетоном. Сверху она покрыта слоем пористого полимербетона. Плиты монтируются на опорах. Отверстия в плитах для предотвращения отрыва полимербетона от железобетона следует выполнять сужающимися кверху. Боковые торцы плит должны быть скошены для упрощения заделки стыков после монтажа плит.

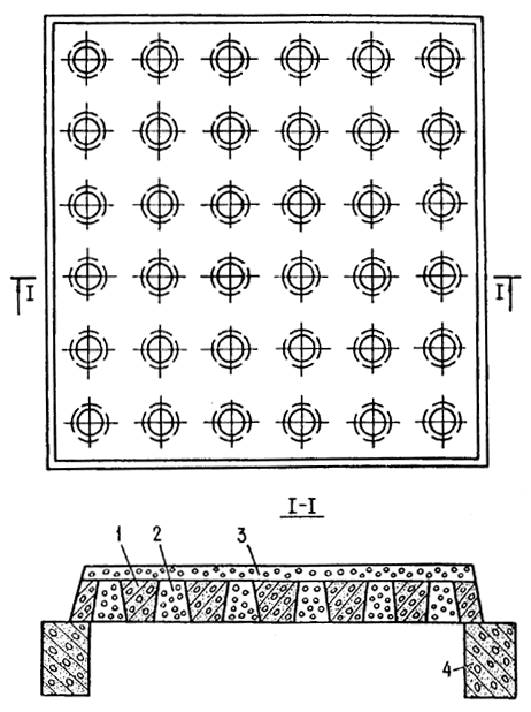

Черт. 28. Дренажная плита

1 - железобетонная плита; 2 - отверстия, заполненные полимербетоном; 3 - слой полимербетона; 4 - опора плиты

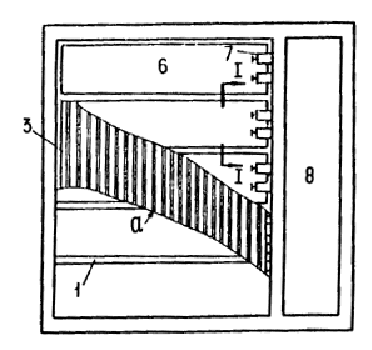

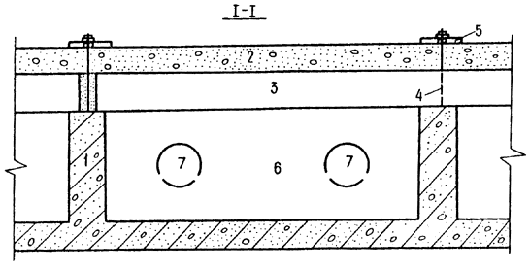

8.9. Дренаж из монолитного полимербетона (черт. 29) представляет собой сплошную полимербетонную плиту, изготовляемую непосредственно в фильтре. Дренаж состоит из следующих основных частей: опорной системы, включающей вертикальные стенки и уложенные на них горизонтально железобетонные колосники; пористого слоя из полимербетона; деталей крепления, включающих анкерную арматуру и удерживающие пластины.

ерт. 29. Дренаж из монолитного полимербетона

1 - опорные стенки; 2 - полимербетонная плита; 3 - железобетонные колосники; 4 - анкерная арматура; 5 - стальные удерживающие пластины; 5 - дренажный канал; 7 - патрубки; 8 - сборный канал; а - 3—6 мм

8.10. При водовоздушной промывке на дне фильтра крепят дырчатые воздухораспределительные трубы. Общий трубопровод подачи воздуха следует располагать выше воздухораспределительных труб.

8.11. При использовании дренажа из отдельных плит, размеры которых в плане принимают конструктивно, исходя из условия размещения в ячейке фильтра:

для полимербетонных плит — рекомендуемая ширина (перпен­ди­кулярно опорам) 250—350 мм, длина 500—600 мм;

для дырчатых плит — ширина и длина равны 400—900 мм. При этом ширина плит должна быть на 5—10 мм менее расстояния между осями опор.

Толщина полимербетонной плиты должна быть не менее 40 мм. Плиту следует проверять расчетом на прочность (см. п. 8.17). Толщину слоя полимербетона над плитой надлежит принимать 15—25 мм.

Шаг отверстий в дырчатых плитах должен быть не более 150 мм, диаметры отверстий — не менее 25 мм. При этом разницу в диаметрах отверстия в верхнем и нижнем сечениях плиты следует принимать не менее 2-3 мм. Размеры отверстий уточняются гидравлическим расчетом (см. пп. 8.16 и 8.41).

8.12. При использовании дренажа из монолитного полимербетона высота опорных стенок должна составлять 250—300 мм, толщина - 80—120 мм, шаг (в осях) - 600 мм, длина патрубков - 70—150 мм, длина выступающей в дренажный канал части патрубков - до 300 мм, толщина слоя полимербетона - 40—50 мм.

Длина колосников должна быть кратной расстоянию между осями опорных стенок, высота - 70—80 мм, ширина - 70—120 мм; арматура колосников - двойная, диаметром 4—6 мм и мощностью не менее 0,5 %.

Ширина зазоров между колосниками - 3—6 мм.

Шаг анкерной арматуры - 250—300 мм, диаметр ее - 6—8 мм. Длина стальных удерживающих пластин - соответственно шагу анкерной арматуры; ширина пластин - 70—100 мм, их толщина - 4—6 мм.

Толщина основания дренажа - 50 мм, арматура основания дренажа должна выполняться в виде сетки размером 200 ´ 200 мм из прутков диаметром 6—8 мм.

При применении монолитного дренажа необходимо производить расчет опорных колосников на изгиб по общепринятой методике расчета железобетонных балок, анкерной арматуры — на растяжение по максимальной нагрузке снизу при промывке (см. п. 8.17).

8.13. Расстояние от дна фильтра до низа плит принимают конструктивно, исходя из размещения патрубков в стенке сборного канала. При этом скорости, м/с, при промывке в начале поддона должны быть не более:

0,4 - при применении полимербетонных плит;

0,5 - " " дырчатых " .

8.14. Число и диаметр патрубков в стенках сборного канала назначают конструктивно. При этом должны быть выдержаны следующие диапазоны скоростей воды при промывке: в начале сборного канала - nк до 1,2 м/с, в патрубках - nп = 1,8-2,0 м/с.

8.15. Равномерное распределение промывной воды по площади (90-95 %) обеспечивается в фильтрах с полимербетонными плитами потерями напора в патрубках hп, которые должны быть не менее 2-3 м, с дырчатыми плитами — потерями напора в плитах hпл, м, вычисляемыми по формуле

, (22)

где z - коэффициент сопротивления патрубка (в варианте дренажа с дырчатыми плитами z = 1,5-2,0);

g - ускорение свободного падения, м/с2.

При этом потери напора в дырчатых плитах должны составлять не менее 40—50 % потерь напора в полностью расширенной загрузке hз, м, которые определяют по формуле

hЗ = (rЗ - 1) (1 - mo) Ho , (23)

где rз — относительная плотность частиц фильтрующей загрузки;

mо — пористость загрузки;

Но — высота слоя загрузки, м.

8.16. В выходном сечении патрубков в конструкции с полимербетонными плитами устанавливают диафрагмы, диаметр отверстий которых dД, рассчитывают по формуле

, (24)

где Wпр - расчетная интенсивность промывки фильтра, см/с;

lк, Lк - шаг дренажных каналов в осях и их длина, см;

m - коэффициент расхода патрубка с диафрагмой;

hп - потребная потеря напора в патрубке, см.

Диаметр отверстий дырчатых плит do, см, определяют по формуле

, (25)

где lо — шаг отверстий в осях, см;

k — коэффициент в вышеуказанной зависимости, с2×смd-4;

H1 — толщина железобетонной плиты, см;

n — кинематическая вязкость воды, см/с (можно принимать n = 0,01 см2/с);

hпл — потребная потеря напора в плите (см. п. 8.15);

d — показатель степени зависимости потерь напора в полимер-бетоне от скорости движения воды.

Показатель степени d и коэффициент k определяют путем гидравлических испытаний образцов полимербетона. При отсутствии данных испытаний можно принимать d = 1,67, а коэффициент k задается в зависимости от эквивалентного диаметра зерен полимербетона dэ:

dэ, мм

4

5

6

7

k, с2 × см-2,3 3

0,68

0,59

0,50

0,40

8.17. Плиты и опоры дренажа проверяют на прочность двумя расчетными нагрузками:

1) равномерно распределенной сверху, образующейся от веса мокрой загрузки (фильтр водой не заполнен);

2) равномерно распределенной снизу, образующейся во время промывки.

Нагрузка сверху G, МПа, определяется по формуле

G = 0,01 Ho [rз (1 - mо) + mо] . (26)

Нагрузка снизу определяется перепадом давлений до и после дренажных плит при промывке. Расчет несущей способности железобетонных плит и опор производится по действующим строительным нормам и правилам. Несущая способность полимербетонных плит от нагрузки сверху проверяется по формуле

, (27)

где Rp.н — нормативная прочность полимербетона на растяжение при изгибе, определяемая по результатам испытаний плит или по паспортным данным, МПа;

b — ширина опорных стенок, см;

H2 — толщина полимербетонной плиты, см;

Кп — коэффициент перегрузки (Кп = 1,1);

Кб — коэффициент безопасности (Кб = 1,4);

Кв — коэффициент возможного снижения прочности полимербетона во времени (Кв = 1,5— 2,0);

Ку — коэффициент условий работы (Ку = 0,8).

8.18. Отражатели (круглые или прямоугольные) должны иметь размер, примерно равный диаметру патрубка. Отражатели устанавливают на расстоянии 1-2 диаметров патрубка от его выходного сечения.

8.19. При водовоздушной промывке фильтров в нижней части воздухораспределительных труб следует располагать отверстия диаметром 3-5 мм, размещенные в два ряда в шахматном порядке под углом 45о к вертикали. Расстояния между отверстиями принимаются равными 100-200 мм.

Скорость выхода воздуха из отверстий принимается равной 40-50 м/с. Диаметры воздухораспределительных и подводящих труб определяются в соответствии со СНиП 2.04.02-84. Напор на выходе воздуха из отверстий hо, м, рассчитывается по формуле

ho = Hв + 4hпл + hз , (28)

где Нв — высота слоя воды над отверстиями при промывке, м;

hпл — потери напора в плитах при промывке водой с расчетной интенсивностью, м;

hз — потеря напора в загрузке, м, определяемая по формуле (23).

8.20. Сборный канал фильтра должен быть снабжен стояками для выпуска воздуха.

8.21. Опорожнение фильтра следует предусматривать через сборный канал и спускную трубу диаметром 100-200 мм.

ИЗГОТОВЛЕНИЕ ПОЛИМЕРБЕТОННОГО ДРЕНАЖА

8.22. Дренажные плиты следует изготавливать на заводе железобетонных изделий на специально оборудованном участке, а при небольшом объеме производства - на месте строительства.

8.23. Пористый полимербетон получают путем смешения заполнителя (гравия или щебня) и эпоксидной диановой смолы с отвердителем.

В качестве заполнителя применяют гранитный щебень или гравий по ГОСТ 8267-82, ГОСТ 8268-82 и ГОСТ 10260-82; крупность заполнителя принимают от 3 до 10 мм при эквивалентном диаметре от 4 до 7 мм. При этом масса зерен менее 3 мм и свыше 10 мм не должна превышать 5 %, содержание зерен слабых пород должно быть не более 10 %, пластинчатой и угловатой форм - 15 %, пылевидных, глинистых и илистых частиц - 1—2 %.

Перед изготовлением полимербетона заполнитель должен быть отмыт от загрязнений и высушен. Температура заполнителя при изготовлении должна быть не ниже 18 °С, рекомендуемый диапазон температур — 30-50 °С.

8.24. В качестве связующего следует применять эпоксидную смолу ЭД-20 или ЭД-16 по ГОСТ 10587-84 с отвердителем полиэтиленполиамином по ТУ 6-02-594-80. Отношение по массе между смолой и отвердителем должно быть 1:10, отношение массы заполнителя и связующего должно быть 15:1 — 20:1. Уточненный расход связующего определяется опытными замесами. Погрешность дозирования компонентов должна быть не более 3 %.

8.25. Полимербетонную смесь приготавливают в мешалке до однородной консистенции. При небольшом объеме работ допускается ручное перемешивание.

8.26. Для изготовления полимербетонных плит применяют металлические разъемные формы (на одну или несколько плит), обеспечивающие заданные размеры плит со скосами в торцах под углом 45-60° (см. черт 26, узел А). Уплотнение полимербетона производят на виброплощадках при стандартной частоте и амплитуде или с помощью поверхностных вибраторов. При небольшом объеме работ допускается трамбование полимербетона вручную.

8.27. Железобетонные дырчатые плиты изготовляют на заводе, на специально оборудованном участке, а при небольшом объеме - на месте монтажа.

8.28. Боковые грани железобетонных плит следует делать наклонными, размеры плит поверху должны быть на 10-15 мм менее размеров понизу.

8.29. Состав бетона и технология изготовления дырчатых железобетонных плит должны обеспечивать его проектную несущую способность (в том числе и трещиностойкость).

8.30. Размеры плит должны соответствовать проектным, допустимые отклонения: по длине и ширине ±5 мм, по диаметрам отверстий ±1-2 мм. Не допускаются раковины диаметром свыше 20 мм, глубиной более 15 мм, местные наплывы высотой более 10-15 мм. На поверхности полимербетона не должно быть скоплений связующего диаметром свыше 10 мм.

8.31. При устройстве монолитной конструкции дренажа приготовленную полимербетонную смесь укладывают непосредственно в фильтр на опорные железобетонные колосники, играющие роль опалубки, разравнивают и уплотняют. При изготовлении монолитного дренажа уплотнение производят с помощью поверхностного вибратора или вручную трамбовками площадью около 1 дм2, массой 2—2,5 кг.

8.32. Суммарная продолжительность всех операций — от начала перемешивания смолы с отвердителем до окончания уплотнения полимербетона — не должна превышать 20-30 мин.

МОНТАЖ ДРЕНАЖА

8.33. Перед монтажом дренажных плит проверяют герметичность фильтра.

8.34. Опоры дренажных плит следует выполнять из монолитного или сборного железобетона. По периметру ячейки фильтра устраивают опорную стенку толщиной не менее 50 мм. Верхние грани опорных стенок должны быть в одной горизонтальной плоскости, допустимые отклонения ±20 мм.

Перед установкой опорных стенок необходимо принять меры по обеспечению сцепления их с дном фильтра для предотвращения отрыва при промывке (анкеровка дна, промывка, проливка цементным молоком).

8.35. Монтаж полимербетонных плит на опорах осуществляют по слою цементного раствора, а в случае повышенной агрессивности к бетону — с помощью эпоксидной мастики.

Монтаж дырчатых железобетонных плит производят по слою цементного раствора (на эпоксидной мастике) с помощью анкеров.

8.36. Следует применять цементный раствор состава 1:3 на цементе марки не ниже 400. Эпоксидная мастика применяется следующего состава (по мас. ч.):

эпоксидная смола ЭД-20 (ЭД-16) - 10;

отвердитель — полиэтиленполиамин — 1;

кварцевый песок (крупностью 0,25-0,5 мм) или цемент — 20-30.

8.37. Стыки плит замоноличивают свежеприготовленным полимербетоном того же состава, что и в дренажных плитах. Уплотнение полимербетона в стыках производят поверхностным вибратором или вручную трамбовками.

8.38. Опорные железобетонные колосники в случае монолитного дренажа укладывают с зазорами 3—6 мм на вертикальные стенки по цементному раствору состава 1 : 3. Зазоры между колосниками на опорных стенках заделывают цементным раствором того же состава.

Удерживающие стальные пластины приваривают к анкерам на высоте 50 мм от верха колосников до укладки полимербетона.

8.39. По периметру ячейки фильтра после укладки плит делают откос из цементного раствора шириной понизу 40—60 мм под углом 45—60°.

8.40. Твердение полимербетона в стыках должно происходить при температуре не ниже 18 °С в течение 6-7 сут.

Примеры гидравлического расчета дренажа

8.41. Скорый фильтр размерами в плане 6,0´4,8 м загружен среднезернистым кварцевым песком (0,7-1,6 мм) высотой слоя 1,2 м. Расчетная интенсивность промывки - 15 л/(с×м2). Сборный канал выполнен в виде трубы диаметром 0,8 м. Полимербетон изготовляется из гранитного щебня крупностью 3—10 мм с эквивалентным диаметром 5 мм.

Требуется произвести расчет дренажа для двух вариантов его конструкции — с полимербетонными и дырчатыми плитами.

Пример 1. Полимербетонные плиты.

Расчетный расход воды при промывке

Qпр = 15 × 6 × 4,8 = 432 л/с ;

скорость в начале сборного канала при промывке

= 0,86 м/с.

Принимаем шаг опорных стенок в осях 0,33 м, тогда число патрубков на входах в каналы будет равно 18. Расход воды через каждый патрубок равен 432/18 = 24,0 л/с, скорость воды в патрубке при диаметре 125мм составит

м/с.

Высоту канала принимаем равной 0,35 м, толщину опорных стенок - 0,1 м. Сечение канала (в свету) тогда составляет 0,35´0,23 м, а скорость воды в начале канала —

м/с.

Значения рассчитанных скоростей соответствуют требованиям пп. 8.13 и 8.14.

Потерю напора в патрубке hп принимаем равной 2,5 м (см. п. 8.15), тогда диаметр отверстия диафрагмы на выходе из патрубка по формуле (24) составит

8,5 см

(все расчеты выполнены в см, коэффициент расхода принят равным 0,6).

Пример 2. Дырчатые плиты.

Дренажные плиты приняты размерами в плане 595´595 мм, с высотой железобетонной части 70 мм.

Принимаем на входов поддон фильтра 10 патрубков диаметром 175 мм. Расход воды через каждый патрубок составит 43,2 л/с, а скорость -

1,62 м/с .

При высоте поддона 0,35 м скорость в его начале

0,205 м/с

(0,35´6,0 - сечение поддона).

Потребные потери напора в плитах по формуле (22) составят

49 см

(коэффициент сопротивления патрубка z принят равным 1,5).

Потери напора во взвешенной загрузке при промывке по формуле (23) равны:

hз = (2,65 - 1)(1 - 0,4) 1,2 = 1,19 м .

По п. 8.15 потери напора в плитах при равномерной промывке должны быть не менее 0,5 × 1,19 = 59,5 см. Принимаем для дальнейшего расчета значение hпл = 59,5 см.

Средний диаметр отверстий в плитах определяем по формуле (25), приняв шаг отверстий l = 10 см, показатель степени d = 1,67 и коэффициент k = 0,59 с2×см-2,33 (см.п.8.16), коэффициент n = 0,01 см2/с.

3,95 см .

Принимаем диаметр отверстия в верхнем сечении dв = 3,7 см, тогда диаметр в нижнем сечении равен (см. п. 8.16):

см.



Часть 1    |    Часть 2    |    Часть 3    |    Часть 4




Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все СНиПы >>    СНиПы «Водоснабжение, канализация >>



Смотрите также: Каталог «Водоснабжение, канализация» >>
Компании «Водоснабжение, канализация» >>
Фотогалереи (6) >>
Статьи (192) >>
ГОСТы (126) >>
СНиПы (8) >>
СанПиНы (8) >>
Нормативные документы (4) >>
ВСН (1) >>
Задать вопрос в форуме >>
Подписка на рассылки >>
наверх
