Пособие по проектированию жилых зданий.

Вып. 3

(к СНиП 2.08.01-85)

6. ПЕРЕКРЫТИЯ

6.1. Междуэтажные перекрытия жилых зданий состоят из несущей части и пола. Перекрытия над шумными нежилыми помещениями, расположенными в жилом здании (магазинами, столовыми, предприятиями бытового обслуживания и т. п.), рекомендуется проектировать с двойным перекрытием (самонесущая железобетонная плита потолка, не связанная непосредственно с плитой несущей части перекрытия). При наличии технического этажа между жилой частью дома и встроенными шумными помещениями самонесущий потолок не требуется. Звукоизоляцию перекрытий от воздушного и ударного шума следует проверять по СНиП II-12-77.

6.2. Перекрытия над техническим подпольем и проездами следует проектировать утепленными. Требуемое сопротивление теплопередаче над подпольем рекомендуется определять из условия обеспечения 50 % (за 1 ч.) воздухообмена в подполье, с использованием уровня воздушно-теплового баланса. При этом необходимо учитывать влияние ограждающих конструкций и теплоотдачи размещенных в подполье трубопроводов отопления и горячего водоснабжения.

Полы

6.3. Полы жилых зданий классифицируются по видам покрытий (паркетные, линолеумные, дощатые, плитные) и по типам конструкций (однослойные, слоистые, раздельные беспустотные и раздельные с пустотами — по лагам).

6.4. Однослойный пол укладывается непосредственно на плиты перекрытий или на выравнивающий слой, устроенный по плитам перекрытий.

В качестве покрытия однослойного пола во всех помещениях квартиры, кроме санитарно-технических узлов, рекомендуется применять линолеум на теплозвукоизоляционной подоснове по ГОСТ 18108—80, или ему подобные материалы, отвечающие требованиям действующих ТУ. Материалы для покрытия полов должны иметь биостойкую, незагнивающую подоснову.

В помещениях санитарно-технических узлов, а также в вестибюлях, внеквартирных коридорах, лестничных клетках, лифтовых холлах и т. д. рекомендуется устраивать полы из керамических (метлахских) плиток. В санитарно-технических узлах допускается полы выполнять из линолеума на резиновой основе.

Однослойный пол рекомендуется применять в междуэтажных перекрытиях, несущая часть которых обеспечивает индекс изоляции воздушного шума не менее 51 дБ. При расчете звукоизоляции перекрытия с однослойным полом необходимо учитывать снижение звукоизоляции вследствие резонансных колебаний пола и косвенной передачи шума смежными конструкциями.

6.5. Слоистый пол состоит из твердого покрытия пола и звукоизоляционного слоя.

В качестве покрытия пола рекомендуется применять штучный паркет (ГОСТ 862.1—85) и паркетные щиты (ГОСТ 862.4—77 и ТУ 13-767—84). В качестве звукоизоляционного слоя рекомендуется применять древесно-волокнистые плиты марок 4, 12 и 20 (ГОСТ 4598—86). В случае покрытия пола из штучного паркета рекомендуется предусматривать дополнительный распределительный слой из древесно-волокнистых плит марки ПТ-100 (ГОСТ 4598—86). Требуемая толщина звукоизоляционного слоя определяется расчетом или на основании результатов натурных измерений звукоизоляции.

Слоистый пол рекомендуется применять в междуэтажных перекрытиях, несущая часть которых обеспечивает индекс изоляции воздушного шума не менее 50 дБ, а также в перекрытиях над более холодными помещениями, когда требуется дополнительное утепление перекрытий.

6.6. Раздельный беспустотный пол состоит из покрытия, жесткого основания и звукоизоляционного слоя.

В качестве покрытия раздельного беспустотного пола рекомендуется применять все виды линолеума (см. п. 6.4), плитки ПВХ и другие аналогичные материалы. Допускается также применить штучный паркет (ГОСТ 862.4—87) и сверхтвердые древесно-волокнистые плиты (ГОСТ 4598—86). Жесткое основание рекомендуется выполнять в виде монолитной стяжки толщиной 40 мм из легких бетонов на пористых заполнителях или поризованных и фосфогипсовом вяжущем класса не менее В10 и марки по плотности не более D 1200. При покрытии из паркета стяжка может выполняться из мелкозернистого тяжелого бетона. При плитах перекрытия размером на комнату стяжку рекомендуется выполнять в заводских условиях в составе комплексной плиты перекрытия. При устройстве стяжки из бетонов на пористых заполнителях в построечных условиях рекомендуется предусматривать шлифование верхней поверхности стяжки. Выравнивание такой стяжки цементным раствором не допускается.

Между монолитной стяжкой и звукоизоляционным слоем рекомендуется располагать слои водонепроницаемой бумаги или другого подобного материала с перехлестыванием в стыках.

Сборные стяжки основания пола рекомендуется выполнять из бетона на пористых заполнителях класса не ниже В12,5 или гипсоцементно-пуццоланового бетона класса не ниже В5.

Покрытие пола из обычного (нетеплого) линолеума (ГОСТ 7251—77, ГОСТ 14632—79, ГОСТ 16914—71), плиток ПВХ (ГОСТ 16475—81), сверхтвердых древесно-волокнистых плит (ГОСТ 4598—86) рекомендуется укладывать на стяжку из бетона на пористых заполнителях с маркой по плотности не более D1200 или стяжку из гипсоцементно-пуццоланового бетона с маркой по плотности не более D 1300.

В качестве звукоизоляционного слоя раздельных беспустотных полов рекомендуется применять: плиты теплоизоляционные из минеральной ваты на синтетическом связующем (ГОСТ 16297—80), полужесткие марки 125, жесткие марки 150, толщиной 35 — 60 мм (ГОСТ 9573—82), плиты древесно-волокнистые мягкие марки 4 плотностью не более 250 кг/м3, толщиной 20 ¸ 40 мм (ГОСТ 4598—86), плиты фибролитовые на портландцементе марки 300 толщиной 50 мм (ГОСТ 8928—81), песок прокаленный, керамзит предельной крупности 20 мм и другие подобные материалы, толщина слоя которых устанавливается на основании результатов исследования звукоизоляции в натурных условиях.

6.7. Раздельный пол с пустотами состоит из покрытия пола, лаг и звукоизоляционных прокладок под лаги.

В качестве покрытия раздельного пола с пустотами рекомендуется применять паркетные доски и щиты деревянные однослойные (ТУ 13-767—84). Допускается также применять шпунтованные доски (ГОСТ 8242—75), а также сверхтвердые древесно-волокнистые плиты по сплошному настилу из нешпунтованных и нестроганных досок толщиной 22 мм из низкосортной древесины и деловых короткомерных отходов лесопиления и деревообработки или из древесностружечных плит толщиной не менее 19 мм марки П-3 (ГОСТ 10632—77*).

Лаги рекомендуется выполнять из прямоугольных деревянных брусков сечением 40 ´ 80 мм или клиновидных высотой 40 мм, шириной поверху — 70 и понизу — 26мм. Расстояние между осями лаг назначается в зависимости от конструкции пола: при толщине основания 19 ¸ 22 мм расстояние между осями лаг не должно превышать 400 мм, а в других случаях — 500 мм.

В качестве звукоизоляционных прокладок под лаги рекомендуется применять плитные материалы, используемые для устройства звукоизоляционного слоя раздельных беспустотных полов (см. п. 6.6).

6.8. Слоистый пол с покрытием из паркета, деревянный пол по лагам и бетонное основание раздельного пола рекомендуется отделять по контуру от стен и других конструкций зазором шириной 10 — 30 мм, заполняемым звукоизоляционным материалом и перекрываемым плинтусом или галтелью.

6.9. Раздельный пол рекомендуется применять при выполнении несущей части перекрытия из сплошных и многопустотных панелей, для которых индекс изоляции от воздушного звука менее 50 дБ.

6.10. Полы подвалов и технических подполий рекомендуется располагать выше уровня грунтовых вод. Если такое решение невыполнимо, в проекте рекомендуется предусматривать меры по водопонижению за счет дренажей и др. Применение противонапорных конструкций допускается лишь при невозможности водопонижения. При этом наружные стены подземной части и железобетонная плита пола подвала должны иметь сплошную гидроизоляцию со стороны грунта и рассчитываться на дополнительные усилия от гидростатического давления.

Плиты перекрытий

6.11. Сборные плиты междуэтажных перекрытий рекомендуется проектировать сплошного сечения (однослойными или трехслойными) или с пустотами.

Однослойные сборные плиты сплошного сечения рекомендуется проектировать из тяжелого или легкого бетона классов не ниже В12,5. При полах раздельного типа и слоистых толщину плит рекомендуется принимать не менее 10 см. При однослойных полах минимальная толщина плит определяется требованиями изоляции воздушного шума.

Плиты размером на комнату при опирании по контуру, двум длинным и одной короткой или только двум длинным сторонам рекомендуется армировать сварными сетками, расположенными в нижней (растянутой) зоне плиты. Арматурные стержни, расположенные вдоль короткого пролета плиты, рекомендуется частично не доводить до опор в соответствии с изменением изгибающих моментов вдоль пролета плиты. В случае, если до опор не доводится половина стержней, разреженное армирование принимается на участках шириной с каждой стороны плиты не более а = 0,14 l — 20d, где l — длина короткого пролета плиты, dдиаметр стержней.

Для сборных однослойных плит, длина которых 6 м и более, при опирании по двум коротким сторонам или двум коротким и одной длинной рекомендуется предусматривать предварительно напряженное армирование вдоль длинной стороны плиты. В плитах, работающих на изгиб из плоскости в двух направлениях, кроме предварительно напряженной арматуры рекомендуется устанавливать поперечную арматуру в виде сварных сеток.

Плиты, опертые по двум коротким и одной длинной сторонам, допускается проектировать без предварительно напряженного армирования.

Трехслойные сборные плиты перекрытий рекомендуется проектировать сборными. Верхний и нижний слои выполняются из тяжелого бетона класса на нижнее В15, средний слой — из крупнопористого бетона (например, керамзитобетона) класса не ниже В3,5. Опорные зоны трехслойных плит перекрытий следует выполнять из тяжелого бетона на всю толщину плиты.

Многопустотные сборные плиты перекрытий рекомендуется проектировать из тяжелого или легкого бетона класса не ниже В15.

Пустоты в плитах можно располагать поперек или вдоль опор в зависимости от схемы опирания на стены и прочности плит по сечениям вдоль пустот и по межпустотным ребрам.

При платформенном стыке многопустотных плит перекрытий со стенами рекомендуется предусматривать конструктивно-технологические меры повышения прочности опорных сечений.

6.12. Для перекрытий из сборных плит рекомендуется учитывать их совместную работу на изгиб из плоскости, обеспечиваемую бетонными шпоночными соединениями и арматурными связями. При учете совместной работы плит проектную толщину зазора, через который замоноличивается стык, рекомендуется принимать не менее 40 мм.

6.13. При армировании сборных плит сварными сетками рекомендуется преимущественно применять стержневую арматуру диаметром 6 — 14 мм класса A-III и арматурную проволоку диаметром 3 — 4 мм класса Bp-I. Из условия минимальной стоимости и расхода арматуры рекомендуется в сварных сетках шаги продольных и поперечных стержней назначать согласно табл. 10.

Таблица 10

Диаметр стали, мм

Класс стали

Шаг, мм

Площадь попереч­ного сечения Аs, мм2

Расчетное растягива­ющее усилие Ns, Н/мм

Расход стали, кг на 1 м2 сетки



100

71

27,31

0,55

3

Вp-l

200

35

13,48

0,27



250

28

10,78

0,22



300

23

8,86

0,18



100

120

47,25

0,99



150

81

31,

0,66

4

Вp-l

200

63

23,63

0,5



250

50

18,75

0,4



300

42

15,75

0,33



100

283

101,88

2,22

6

A-III

150

189

68,04

1,45



200

141

50,8

1,11



250

113

40,7

0,89



300

94

33,8

0,74

8

A-III

300

168

60,5

1,3

10

A-III

300

261

98

2,04

12

A-III

100

1131

424

8,88

12

A-III

200

5,65

212

2,44



300

377

141,3

2,96



100

1539

577

12,1

14

A-III

200

769

288,5

6,1



300

513

192

4

6.14. Размещение и количество монтажных петель или отверстий, используемых для подъема плит, рекомендуется принимать таким, чтобы исключить необходимость дополнительного армирования изделий на монтажные и транспортные воздействия.

6.15. В плитах перекрытий рекомендуется устраивать каналы для скрытой электропроводки. Диаметр каналов в сплошных плитах рекомендуется принимать не более 30 мм.

Заделку сквозных технологических и коммуникационных отверстий в плитах перекрытий рекомендуется предусматривать раствором на расширяющемся цементе или гипсе.

6.16. Глубину опирания сборных плит на стены в зависимости от характера их опирания рекомендуется принимать не менее, мм: при опирании по контуру, а также двум длинным и одной короткой сторонам — 40; при опирании по двум сторонам и пролете плит 4,2 м и менее, а также по двум коротким и одной длинной сторонам — 50; при опирании по двум сторонам и пролете плит более 4,2 м — 70.

При назначении глубины опирания плит перекрытий следует также учитывать требования СНиП 2.03.01—84 к анкеровке арматуры на опорах.

6.17. При применении сборных плит перекрытий в зданиях со стенами из монолитного бетона рекомендуется конструктивно обеспечивать их неразрезность на опорах. С этой целью рекомендуется предусматривать петлевые соединения плит, замоноличенные бетоном. Для увеличения размеров полости, замоноличиваемой бетоном, допускается плиты при монтаже опирать на монтажные столики или телескопические стойки.

6.18. Сборно-монолитные слоистые плиты рекомендуется проектировать из сборной железобетонной плиты-скорлупы, выполняющей роль оставляемой опалубки, и слоя монолитного бетона. Плиту-скорлупу рекомендуется изготавливать из тяжелого бетона класса не ниже В15, толщиной 4 — 6 см. .Монолитный слой рекомендуется выполнять из тяжелого бетона класса не менее В12,5 или легкого бетона класса не ниже В7,5. Толщину слоя монолитного бетона рекомендуется принимать не менее толщины скорлупы.

Нижнюю растянутую арматуру плиты рекомендуется размещать в сборной плите-скорлупе, при этом применять предварительно напряженное армирование. Верхняя растянутая арматура, необходимая для восприятия изгибающих моментов на опорах, располагается в монолитном слое плиты. Для обеспечения совместной работы сборного и монолитного слоев рекомендуется на верхней поверхности сборного элемента предусматривать местные углубления для образования шпонок и (или) арматурные выпуски.

6.19. Монолитные плиты перекрытий рекомендуется проектировать однослойными из тяжелого или легкого бетона класса не ниже В12,5. Толщину плит рекомендуется назначать не менее требуемой по условиям звукоизоляции от воздушного шума при однослойных полах.

6.20. Монолитные и сборно-монолитные плиты перекрытий рекомендуется проектировать как защемленные стенами в опорных сечениях.

При возведении зданий в объемно-переставных опалубках, извлекаемых на фасад, плита перекрытия бетонируется одновременно с внутренними стенами. При использовании сборных панелей наружных стен рекомендуется плиту перекрытий рассматривать как защемленную по трем сторонам со свободной четвертой стороной.

При монолитных наружных стенах, которые бетонируются после возведения внутренних конструкций, плиты перекрытий в зависимости от узла их сопряжения с наружной стенкой могут проектироваться защемленными по контуру или по трем сторонам по внутренним стенам и со свободным опиранием на наружную стену.

При возведении монолитных наружных и внутренних стен в едином цикле (например, в блочной или щитовой опалубках), монолитные и сборно-монолитные плиты перекрытий рекомендуется проектировать как защемленные по контуру.

6.21. Монолитные плиты перекрытия рекомендуется армировать сварными сетками. Диаметры и шаги продольной и поперечной арматуры сеток рекомендуется принимать согласно табл. 10. Допускается применение стандартных сеток, выпускаемых промышленностью.

При одностороннем опирании плит перекрытий на стены в случае недостаточной длины анкеровки верхней сетки рекомендуется предусматривать приварку к ней поперечных анкерующих стержней.

В неразрезных плитах перекрытия рабочую арматуру над опорами следует обрывать на расстоянии не ближе 0,25l от грани опоры, где l   пролет плиты. Пролетная арматура в опорных сечениях плиты заводится за грань опоры не менее 20 мм; стык арматурных сеток производится внахлестку с соблюдением требований СНиП 2.03.01—84.

В сечениях плите, где трещины в эксплуатационной стадии не образуются, допускается увеличение расстояния между рабочими стержнями арматуры до 400 мм с соблюдением требований СНиП 2.03.01—84.

В плитах, защемленных по трем сторонам, свободный край дополнительно армируется объемным каркасом из четырех стержней диаметром 10 мм из стали класса A-III для восприятия усадочных и температурных воздействий.

Схема армирования монолитной плиты перекрытия, защемленной по трем сторонам, с четвертой свободной показана на рис. 42.

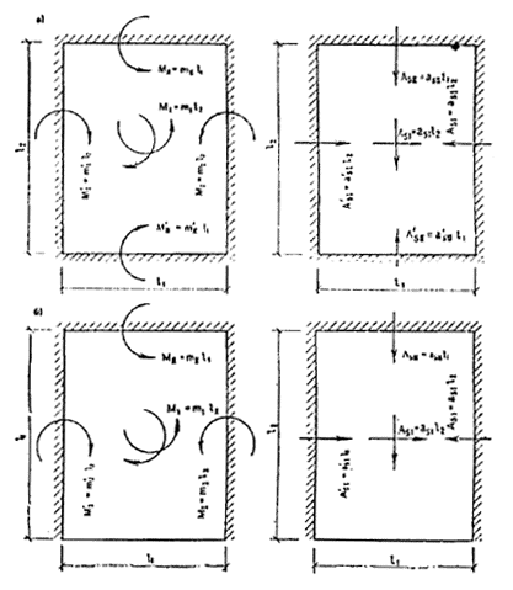

Pис. 42. Схемы армирования монолитной плиты

а — защемленный по контуру; б — защемленной по трем сторонам и четвертой свободной

СВ — сетка верхнего армирования, СН — сетка нижнего армирования, КП — каркас пространственный

Сборно-монолитные плиты перекрытий рекомендуется армировать аналогично монолитным плитам; надопорную арматуру рекомендуется размещать в монолитном слое, пролетную — в скорлупе.

Размер скорлупы в плане рекомендуется назначать из условия Сборно-монолитные плиты перекрытий рекомендуется армировать аналогично монолитным плитам; надопорную арматуру рекомендуется размещать в монолитном слое, пролетную — в скорлупе. Размер скорлупы в плане рекомендуется назначать из условия обеспечения прочности и трещиностойкости бетона при ее изготовлении и монтаже. Стык скорлупы в перекрываемой ячейке не должен производиться в зоне максимальных моментов. В зоне стыка по скорлупам укладывается арматура площадью, эквивалентной изгибающему моменту, в расчетном сечении плиты с перепуском на длину не менее lсп, где lсп — расчетная длина анкеровки арматуры. Заведение скорлупы за грань стены производится на величину не менее 20 мм.

Совместная работа сборного и монолитного слоев перекрытия должна обеспечиваться сцеплением бетона и монтажными арматурными элементами, установленными в сборной плите-скорлупе.

Схема армирования сборно-монолитной плиты перекрытия показана на рис. 43.

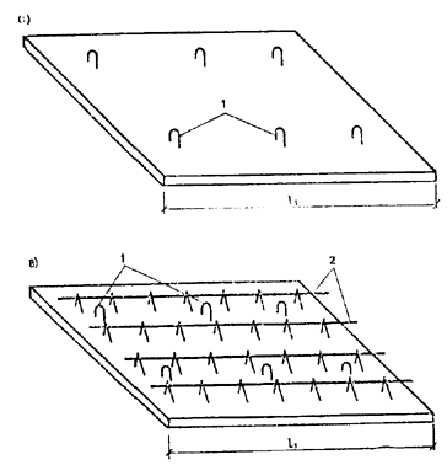

Рис. 43. Сборно-монолитная плита

а ¾ схема армирования сборно-монолитной плиты, защемленной по контуру; б — конструктивное решение сборной плиты скорлупы без внешнего армирования; в ¾ то же, с внешним армированием

СВ — сетка верхнего армирования, ПС — плита-скорлупа

1 — монтажная петля, 2 — петлевые выпуски

Расчет железобетонных плит перекрытий

6.22. При расчете железобетонных плит перекрытий по предельным состояниям первой группы (по прочности) и второй группы (по деформациям, образованию и раскрытию трещин) рекомендуется различать плиты, работающие на изгиб из плоскости в одном и двух направлениях.

Плиты, опертые по контуру и имеющие соотношение размеров длинной стороны к короткой 3:1 и менее, а также плиты, опертые по трем сторонам и имеющие соотношение размеров вдоль параллельно расположенных опор к размеру вдоль свободного края 1,5:1 и менее, рекомендуется рассчитывать как работающие на изгиб из плоскости в двух направлениях. Расчет таких плит разрешается выполнять методами, изложенными в настоящем Пособии. При необходимости уточненный расчет таких плит может выполняться по специальным программам на ЭВМ, учитывающим нелинейную работу железобетона с трещинами.

Остальные плиты рекомендуется рассчитывать как работающие на изгиб в одном направлении по СНиП 2.03.01—84 и соответствующим пособиям.

6.23. Для плит, работающих на изгиб из плоскости в двух направлениях, различаются расчетные длины l1 и l2. Для плит, опертых по контуру, принимается, что пролет l1 не превышает пролет l2. Для плит, опертых по трем сторонам, пролет соответствует расстоянию между параллельно расположенными опорами (размер вдоль свободного края плиты).

Для свободно опертых плит расчетный пролет принимается равным расстоянию между серединами опорных площадок плит перекрытий. Для защемленных на опорах плит расчетный пролет принимается равным пролету в свету (до грани опор).

6.24. Для плит перекрытий, работающих на изгиб в двух направлениях, коэффициенты армирования (отношение площади сеченая арматуры к рабочей площади сечения плиты, перпендикулярного арматуре) m1 и m2 вдоль пролетов соответственно l1 и l2 рекомендуется назначать так, чтобы выполнялись условия:

m1 ³ mmin;. (149)

0,5 (m1 + m2 ³ mmin, (150)

где mmin минимальное значение коэффициента армирования, принимаемое по CHиП 2.03.01—84 равным 0,05 %.

Для железобетонных слабоармированных элементов, несущая способность которых исчерпывается одновременно с образованием трещин в бетоне растянутой зоны, площадь сечения продольной растянутой арматуры должна быть увеличена по сравнению с требуемой из расчета по прочности не менее чем на 15 % (по СНиП 20301—84).

6.25. При расчете плит перекрытий нагрузки от веса опирающихся на них ненесущих наружных стен и перегородок рекомендуется учитывать следующим образом:

для жестких ненесущих стен и перегородок в виде сборных бетонных и железобетонных панелей нагрузка от их веса прикладывается к плите в виде сосредоточенных сил, которые считаются расположенными:

для панелей без проемов, а также простенков панелей с проемами шириной более половины высоты этажа — на расстоянии 1/12 длины соответственно панели и простенка от их краев; для крайних простенков панелей с проемами шириной не более половины высоты этажа — на расстоянии 1/3 от наружного края простенка, а для средних простенков — по середине их длины;

для нежестких ненесущих стен и перегородок из каменной кладки, мелких блоков, листовых материалов 60 % нагрузки от их веса считается распределенной по длине простенков, а остальная часть в виде сосредоточенных сил, положение которых назначается аналогично нагрузке от жестких стен и перегородок.

Если в процессе эксплуатации здания возможно изменение положения перегородок, то нагрузку от веса рекомендуется задавать в виде распределенной нагрузки, эквивалентной наиболее неблагоприятной схеме расположения перегородок в конструктивной ячейке, но не менее 0,5 кН/м2 (50 кгс/м2).

Расчет железобетонных плит перекрытий по предельным состояниям первой группы

6.26. Сборные плиты, не имеющие специальных связей для обеспечения неразрезности на опорах, рассчитываются по прочности в предположении свободного (без защемления) их опирания на стены. Для плиты, работающей на изгиб из плоскости в двух направлениях, при платформенном стыке со стенами, разрешается считать, что углы плиты закреплены от подъема.

Монолитные плиты, а также сборные, имеющие специальные связи для обеспечения неразрезности на опорах, рекомендуется рассчитывать с учетом их защемления стенами на опорах. При этом для сборных и сборно-монолитных плит необходимо учитывать две стадии их работы: до и после устройства связей, обеспечивающих защемление плиты.

Расчет по прочности плит, работающих на изгиб из плоскости в двух направлениях, рекомендуется выполнять кинематическим способом метода предельного равновесия.

При расчете плит по прочности различают следующие случаи:

армирование плиты задано; требуется определить предельное по условиям прочности значение равномерно распределенной нагрузки на плиту ;

задана нагрузка на плиту; требуется определить требуемое армирование.

6.27. Для плиты с заданным армированием расчет по прочности выполняется в следующей последовательности:

выявляются расчетные сечения; для всех плит в качестве расчетных условно рассматриваются сечения, перпендикулярные пролетам l2 и проходящие через центр плиты; для плит с защемленными опорами также рассматриваются сечения вдоль этих опор, кроме того, должны быть рассмотрены сечения, где изменяется армирование плиты. Для многопустотных плит дополнительно рассматриваются сечения вдоль пустот, примыкающих к опорам;

определяются значения изгибающих моментов, воспринимаемых плитой по расчетным сечениям; при одностороннем армировании изгибающий момент для i-го сечения плиты определяется по формуле

(151)

где Rsi, Asi — соответственно расчетное сопротивление и площадь поперечного сечения продольной арматуры в i-м сечении плиты; hoi рабочая высота сечения; Rb расчетное сопротивление бетона плиты сжатию (призменная прочность); di — длина плиты вдоль сечения i;

намечается схема излома плиты в предельном состоянии и определяются углы наклона линий излома по отношению к стороне плиты вдоль пролета l2; для свободно опертых и защемленных по контуру плит схемы излома рекомендуется принимать соответственно по рис. 44 и 45, при этом угол наклона линий излома к сторонам вдоль пролета допускается принимать равным 45°. Для свободно опертых по трем сторонам плит рекомендуется рассматривать две схемы излома (рис, 44, б, в), при этом для плит с соотношением сторон l2/l2 ³ l допускается принимать, что угол j = 45°;

Pис. 44. Расчетные схемы излома свободно опертой плиты

а — опертой по контуру; б, в — опертой по трем сторонам

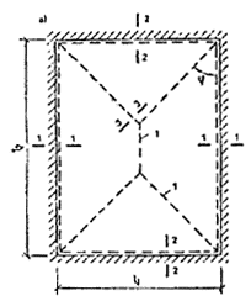

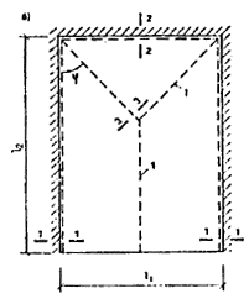

Рис. 45. Расчетные схемы излома плиты, защемленной по контуру (а) и трем сторонам (б)

1, 2, 3 расчетные сечения при определении нагрузки образования трещин

определяется предельное значение равномерно распределенной нагрузки на плиты ;

нагрузка сопоставляется с расчетной нагрузкой на плиту q; прочность плиты считается обеспеченной, если ³ 1.

При загружении плиты на различных участках неодинаковыми распределенными нагрузками, а также точечными и полосовыми сосредоточенными нагрузками, допускается указанные нагрузки заменять приведенной равномерно распределенной нагрузкой, определяемой из условия равенства работ фактических и приведенной нагрузок на перемещениях, которые соответствуют заданной схеме излома плиты.

Для свободно опертой по контуру плиты предельная нагрузка вычисляется по формулам:

при армировании сетками, все стержни которых вдоль пролетов l1 и l2 доводятся до опор или обрываются в пролете по эпюре моментов согласно п. 6.11:

(152)

где М1, М2 — значения изгибающих моментов, воспринимаемые плитой при изгибе по балочным схемам соответственно вдоль пролётов l1, l2; gр — коэффициент условий работы, определяемый по графику на рис. 46;

l = l2/l1. (153)

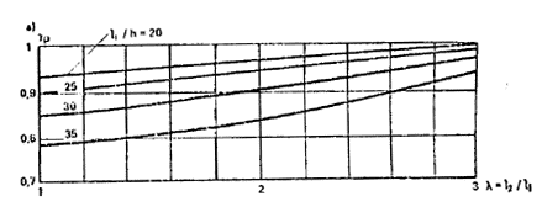

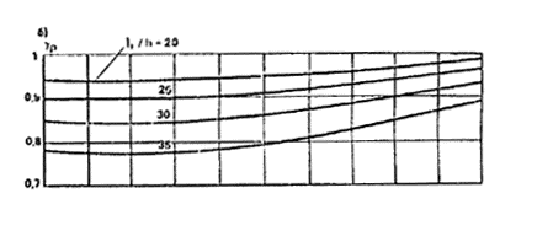

Рис. 46. График для определения коэффициента gp, учитывающего пространственную работу плиты, опертой по контуру

а — при равномерном армировании; б — с концентрацией арматуры в средней части плиты

При армировании сетками, в которых стержни вдоль пролета попеременно не доводят до опор на расстояние а > 0,14l1, а вдоль пролета l2 все доводят до опор

, (154)

где x = а/l1. (155)

Для свободно опертой по трем сторонам плиты, армированной в двух направлениях, предельная нагрузка принимается равной меньшему из значений, вычисляемых для двух схем излома по рис. 44, б, в.

При изломе плиты по схеме рис. 44, б

(156)

где (157)

y — коэффициент ортотропии армирования

(158)

При изломе плиты по схеме рис. 44, в

(159)

где (160)

В формулах (156) — (159) величина l вычисляется по формуле (153), при этом пролетом l1 считается пролет вдоль свободного края плиты.

Для плиты, имеющей защемленные опоры, предельная нагрузка вычисляется по формулам:

при защемлении по контуру (рис. 45, а)

(161)

при защемлении по трем сторонам и одном свободном крае вдоль пролета l1 (рис. 45, б)

(162)

где M1, М2 — изгибающие моменты, воспринимаемые в пролете плиты при изгибе соответственно вдоль пролетов l1 и l2; MI, М¢I изгибающие моменты, воспринимаемые на опорах при изгибе вдоль пролета l1; МII, M¢II   то же, вдоль пролета l2.

6.28. Предварительно напряженные в одном направлении плиты рассчитываются по прочности с учетом следующих особенностей:

при расчете прочности принимается, что величина gр = 1;

при расчете прочности плит, опертых по трем сторонам и имеющих армирование только вдоль пролета l1, в виде предварительно напряженной арматуры, в формулах (156) и (159) принимается, что величина М2 = 0, а коэффициент ортотропии y вычисляется исходя из изгибающих моментов Mb1 и Mb2, при которых в плите образуются трещины при ее изгибе соответственно вдоль пролетов l1 и l2, при этом учитывается влияние предварительного напряжения.

Многопустотные панели должны, кроме того, быть проверены расчетом по указаниям п. 6.33.

6.29. Для железобетонных плит перекрытий, кроме расчета по указаниям п. 6.27, необходимо проверять прочность по наклонным сечениям от действия поперечной силы. Расчет выполняется по указаниям норм проектирования железобетонных конструкций для наклонных сечений, проходящих через опоры.

Значение поперечной силы в опорном сечении для плиты, работающей на изгиб в двух направлениях, рекомендуется принимать большим из двух значений, подсчитанных исходя из упругой стадии работы плиты и в предельном состоянии (для принятой в расчете схемы излома плиты).

Для предварительного расчета допускается поперечную силу определять из условия опирания плиты по двум сторонам. Если требования расчета по поперечной силе оказываются выполненными без дополнительного армирования или повышения класса бетона плиты, то дальнейшего уточнения значения поперечных сил не требуется.

6.30. В случае, если задана нагрузка на плиты и требуется определить ее армирование, расчет рекомендуется выполнять в следующей последовательности:

а) задается тип и схема армирования плиты и предварительно назначается класс арматуры;

б) определяется оптимальное соотношение значений изгибающих моментов в расчетных сечениях и определяется требуемая площадь сечения арматуры;

в) при армировании плиты сварными сетками с использованием данных табл. 10 назначаются диаметры арматурных стержней и их шаги в сетке; при необходимости корректируются результаты расчета с учетом принятых классов и диаметров арматуры.

6.31. Для свободно опертой по контуру плиты, армированной сеткой, все стержни которой доводятся до опоры или половина стержней обрывается на расстоянии а £ 0,14 l1   20d, изгибающие моменты M1 и М2, действующие соответственно вдоль пролетов l1 и l2, рекомендуется определять по формулам:

М1 = Моgр(1   2/3nорt/l); (163)

М2 = Моgрn2орt/3l, (164)

где Мо — изгибающий момент в среднем сечении плиты, соответствующий балочной схеме работы плиты вдоль пролета

Мо = q l21 l2/8; (165)

gр — коэффициент условий работы, определяемый по п. 6.27; nорt — коэффициент, равный котангенсу угла наклона линии излома к стороне плиты вдоль пролета l2; при оптимальном по условиям прочности армирования плиты коэффициент nорt рекомендуется определять по формуле

nорt = gsh02/(lh01); (166)

gs — коэффициент, зависящий от вида арматуры, вдоль пролетов l1 и l2; при армировании одинаковой арматурой в обоих направлениях коэффициент gs = l; при армировании плиты вдоль пролета l1 стержневой арматурой класса А-III, а вдоль пролета l2 проволочной арматурой класса Вр-1 коэффициент gs = 0,9; в остальных случаях коэффициент gs определяется по формуле

gs = Rs2Cs1/(Rs1Cs2); (167)

Rs1, Cs1 — расчетное сопротивление и стоимость 1 м арматурных стержней, расположенных вдоль пролета l1; Rs2, Cs2 то же, вдоль пролета l2, h01, h02 — рабочая высота сечения плиты при изгибе соответственно вдоль пролетов l1 и l2.

Площади сечения арматуры Аs1, As2, расположенной соответственно вдоль пролетов l1 и l2, определяются по формулам:

As1 = Rbl2x1/Rs1; (168)

As2 = Rbl1х2/Rs2, (169)

где (170)

(171)

В случае, если по условиям расчета на монтажные нагрузки или по конструктивным соображениям арматура вдоль пролета l2 задана, то изгибающий момент М1, по которому определяется площадь арматуры вдоль пролета l1, вычисляется по формуле

М1 = [Мо (l   n2/3)   М2l/n]gр/l, (172)

где (173)

6.32. Для свободно опертой по трем сторонам плиты, армированной сеткой, все стержни которой доводятся до опоры, изгибающие моменты М1 и М2, по которым определяется площадь арматуры соответственно вдоль пролетов l1 и l2, вычисляются по формулам:

в случае, если l2 > 0,25gsh02/h01, то

М1 = Mo(l   l/3nорt/l); (174)

М2 = Mon2орt/(3l), (175)

где

nорt = gsh02/(2lh01); (176)

в случае, если l2 £ 0,25gsh02/h01

М1 = Mo/t(4nорtl); (177)

М2 = Mo(nорt   4/3l), (178)

где

(179)

Особенности расчета по прочности многопустотных плит

6.33. Многопустотные плиты с пустотами цилиндрической формы, работающие на изгиб из плоскости в двух направлениях, а также плиты, опертые по двум сторонам, в которых пустоты расположены параллельно опорам, рассчитывают с учетом особенностей, изложенных в настоящем пункте.

Расчет прочности плиты по нормальным сечениям, перпендикулярным направлению пустот, выполняется для приведенного двутаврового сечения, для которого ширины сжатой и растянутой полок b¢f,red и bf,red равны ширине плиты b вдоль рассматриваемого сечения, а приведенные высоты (толщины) полок h¢f,red, hf,red и толщину стенки bw,red определяют по формулам,

h¢f,red = h¢f + 0,0569d; (180)

hf,red = hf + 0,0569d; (181)

hw,red = b — 0,8862dn, (182)

где h¢f, hf — минимальные толщины соответственно сжатой и растянутой полок; d — диаметр пустот в плите; п — количество пустот, пересекающих расчетное сечение плиты.

Расчет прочности плиты по нормальным сечениям, параллельным направлению пустот при действии изгибающего момента, выполняют как для прямоугольного сечения, при этом расчетная высота сжатой зоны не должна превышать минимальную толщину сжатой полки (в сечении вдоль оси пустоты).

Изгибающие моменты, действующие в расчетных сечениях, допускается определять как для плит сплошного сечения.

В многопустотной плите должна быть проверена прочность ребер на срез по горизонтальным сечениям и прочность полок на срез по вертикальным сечениям.

Для опертой по двум сторонам плиты с пустотами, расположенными параллельно опорам, прочность на срез проверяется по формулам:

для опорного ребра

(183)

для ближайшего к опорному промежуточного ребра

(184)

для полок (в сечении по ближайшей к опоре пустоте)

(185)

где q расчетная нагрузка на плиту; l — расчетный пролет плиты; bwo — минимальная толщина опорного ребра; bw — то же, промежуточного ребра; Rbt расчетное сопротивление бетона растяжению; jb3 — коэффициент, принимаемый по СНиП 2.03.01—84 равным для бетона: тяжелого и ячеистого — 0,6; мелкозернистого — 0,5; легкого при марке по средней плотности D1900 и более — 0,5; D1800 и менее — 0,4.

Для опертой по четырем сторонам плиты с пустотами, расположенными вдоль длинной стороны плиты, а также для опертой по трем сторонам плиты с пустотами, расположенными перпендикулярно свободному краю, расчет ребер и плит по прочности на срез рекомендуется определять по формулам (183) и (185) как для плиты, опертой по двум сторонам, параллельным пустотам.

Для опертой по трем сторонам плиты с пустотами, расположенными параллельно свободной стороне плиты, при соотношении ее сторон l2/l1 > 2, прочность ребер на срез проверяют по формулам:

для крайнего опорного ребра

(186)

для ближайшего к опорному промежуточного ребра

(187)

где bwo — минимальная толщина опорного ребра; bw — то же, промежуточного ребра; so — расстояние по горизонтали от оси опоры до центра первой пустоты в плите. Приближенно допускается принимать, что

so = (bwo + d)/2; (188)

s — шаг пустот;

(189)

I   момент инерции при изгибе для сечения плиты, перпендикулярного пустотам; при симметричном по высоте плиты расположении пустот

I = l2h3/12   npd4/64; (190)

Itor   момент инерции при свободном кручении для сечения плиты, перпендикулярного пустотам; величину Itor допускается определять как для замкнутого коробчатого сечения по формуле

91)

h количество пустот, hf — толщина полки.

Особенности расчета по прочности предварительно напряженных плит, опертых по трем сторонам

6.34. При расчете по прочности опертых по трем сторонам плит с комбинированным армированием в виде предварительно напряженной арматуры с площадью сечения Аsp и ненапряженной арматуры с площадью сечения Аs вводят приведенные сопротивления (Rs,red), стоимость арматуры (Cs,red) и расчетную высоту сечения с комбинированным армированием (ho,red), которые вычисляют по формулам:

Rs,red = (RAsp + RsАs)/Аs,red; (192)

Cs,red = (CA + CsАs)/Аs,red; (193)

ho,red = (hoрAsp + hosАsRs/R)/ Аs,red, (194)

где Аs,red = Asp + Аs; (195)

R, C, — соответственно расчетное сопротивление растяжению и стоимость предварительно напряженной арматуры; Rs, Cs то же, ненапряженной арматуры; hoр — расчетная высота сечения для предварительно напряженной арматуры; hos то же, ненапряженной арматуры.

6.35. При расчете по прочности опертых по трем сторонам плит с армированием только предварительно напряженной арматурой, параллельной свободному краю плиты, необходимо дополнительно проверить трещиностойкость плиты для сечений вдоль пустот.

При проверке трещиностойкости учитывается расчетное сопротивление бетона растяжению Rbt, которое определяется как для бетонного элемента.

Прочность многопустотной плиты по сечению вдоль средней по ее ширине пустоты при совместном действии общего и местного изгиба проверяют по формуле

(196)

где 0,85 — коэффициент, приближенно учитывающий возможное снижение прочности бетона на растяжение при установлении класса бетона по прочности на сжатие; hred — приведенная высота полки, вычисляемая по формуле (181).

В случае, если условие (196) выполнено, то плиту допускается армировать в одном направлении. Расчет такой плиты выполняют с использованием следующих предпосылок:

направление трещин при разрушении плиты совпадает с направлением первоначальных трещин и зависит от соотношения сторон плиты l = l2/l1 и моментов трещинообразования бетонного сечения плиты Mcrc1 и Mcrc2 соответственно при изгибе вдоль пролетов l1 и l2;

момент трещинообразования Mcrc1 определяется с учетом влияния предварительного напряжения арматуры по формуле

Mcrc1 = Rbt,serWpl,1 + Р(eop + r), (197)

где Rbt,ser расчетное сопротивление бетона плиты осевому растяжению для предельных состояний второй группы; Wpl,1 — пластический момент сопротивления сечения плиты, перпендикулярного свободному краю (определяется по указаниям норм проектирования железобетонных конструкций и пособий к нему; Р — усилие предварительного обжатия за минусом потерь предварительного напряжения; eop — эксцентриситет усилия Р относительно центра тяжести приведенного сечения; r — расстояние от центра тяжести приведенного сечения до ядровой точки, наиболее удаленной от растянутой зоны, трещинообразование которой проверяется;

r = jWred/Ared, (199)

j = 1,6   sb/Rb,ser, (199)

но не менее 0,7 и не более 1; sb — максимальное напряжение в сжатом бетоне от внешней нагрузки и усилия предварительного напряжения, вычисление как для упругого тела по приведенному сечению;

момент трещинообразования Mcrc2 определяется для сечения по пустоте; при симметричном по высоте расположении пустот

Mcrc2 = Rbt,serhf (h   hf) l1. (200)

Прочность плиты с заданным армированием предварительно напряженной арматурой, расположенной параллельно свободному краю, должна удовлетворять условиям:

(201)

(202)

где М1 — изгибающий момент, воспринимаемый плитой при опирании по двум сторонам; коэффициенты n1 и n2 вычисляют соответственно по формулам (157) и (160).

Особенности расчета по прочности монолитных плит

6.36. Для определения требуемого по условиям прочности армирования монолитных плит рекомендуется предварительно задавать значения коэффициентов ортотропии армирования y, yI, yII, которые характеризуют соотношение изгибающих моментов в пролетных и опорных сечениях плиты, приходящихся на единицу длины сечения (рис. 47).

Рис. 47. Схемы действия изгибающих моментов и распределения рабочей арматуры в плитах

а — защемленных по контуру; 6 — защемленных по трем сторонам и четвертой свободной

В зависимости от схемы опирания плиты и соотношения ее размеров в плане коэффициенты ортотропии рекомендуется назначать по табл. 11.

Таблица 11

Способ защемления плиты

По контуру

1

1   0,9





0,8   0,6





0,7   0,5

1   2

1   2



0,5   0,3





0,4   0,2





0,2   0,15



По трем сторо­нам, один край свободный

0,7   1,5

0,3   0,1

1   2

1   2

При заданной распределенной нагрузке на плиту q погонный изгибающий момент m1, по которому подбирается пролетная арматура, располагается вдоль пролета l1, определяется по формулам:

для плиты, защемленной по контуру,

(203)

для плиты, защемленной по трем сторонам и одной свободной,

(204)

где yI, I — коэффициенты ортотропии для параллельных опорных сечений вдоль стороны плиты длиной l2; yII, II   то же, длиной lI, (для свободного края величина II).

Погонные изгибающие моменты в других сечениях плиты вычисляют по формулам:

m2 = m1 y; (205)

mI = mI yI; (206)

mII = m2yII, (207)

где m2 погонный изгибающий момент в пролете плиты, вызывающий изгиб вдоль пролета l2; mI — погонный изгибающий момент на опоре плиты, вызывающий изгиб вдоль пролета l1; mII — то же, вдоль пролета l2.

6.37. При одностороннем защемлении плиты стеной (см. рис. 42) изгибающий момент в опорном сечении следует ограничивать несущей способностью анкера

mI(II) £ 0,9honan, (208)

где nan погонное растягивающее усилие в анкерах, определяемое расчетом на выкалывание бетона,

nan = 0,5 Аап Rbt; (209)

Аап площадь проекции поверхности выкалывания па плоскость, нормальную к анкеру.

При анкеровке сетки поперечным стержнем площадь поверхности выкалывания определяют по формуле

Аап = 2lап b, (210)

где lап длина заделки верхней сетки за грань опоры, принимается не менее 10d (d диаметр продольного стержня верхней сетки).

Поперечный анкерующий стержень рекомендуется выполнять из стали класса А-III и назначать по табл. 12 в зависимости от усилия nan, приходящегося на один продольный стержень.

Таблица 12

nan, кН

4,5

8

13,5

19,5

26

31

43,5

Диаметр попереч­ного стержня dan, мм

6

8

10

12

14

10

18

6.38. В сборно-монолитных перекрытиях дополнительно проводят проверку прочности шва сопряжения монолитной и сборной части плиты на сдвиг из условия

t £ Rt, (211)

где t касательное напряжение в шве, определяемое по формуле

t = Q/(bz), (212)

Q поперечная сила от внешних нагрузок в нормальном сечении сборно-монолитного перекрытия; b расчетная ширина сечения, z плечо внутренней пары сил; Rt предельное сопротивление срезу, зависящее от характера контактной поверхности шва, принимаемое равным 0,2 МПа при гладкой поверхности скорлупы и 0,3 МПа — при механическом создании зарубок и вмятин.



Часть 1    |    Часть 2    |    Часть 3    |    Часть 4    |    Часть 5    |    Часть 6




Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все СНиПы >>    СНиПы «Архитектура и дизайн >>





Смотри также: Каталог «Архитектура и дизайн» >>
Фотогалереи (53) >>
Статьи (558) >>
ГОСТы (86) >>
СНиПы (20) >>
Нормативные документы (1) >>
Задать вопрос в форуме >>
Строительные блоги (208) >>
Подписка на рассылки >>
VashDom.Ru: перейти в раздел
  поиск


 Copyright © 1999-2016 ВашДом.Ру - проект маркетинговой группы "Текарт"
 По вопросам связанным с работой портала вы можете связаться с нашей службой поддержки или оставить заявку на рекламу.

Рейтинг@Mail.ru
наверх
