СНиП II-12-77 от 1978-07-01 Нормы проектирования. Глава 12. Защита от шума. Часть 3

6.5. Нормируемыми параметрами звукоизоляции ограждающих конструкций производственных зданий, а также ограждающих конструкций, отделяющих защищаемые от шума помещения от помещений с источниками шума, нехарактерными для помещений, перечисленных в табл. 7 в других зданиях различного назначения, являются величины изоляции воздушного шума   в дБ октавных полосах частот со среднегеометрическими частотами 63, 125, 250, 500, 1000, 2000, 4000 и 8000 Гц.

6.6. Требуемую изоляцию воздушного шума   в дБ ограждающей конструкцией в октавной полосе частот следует определять:

а) при проникновении шума из одного помещения в другое по формуле

где   - октавный уровень звукового давления в не защищаемом от шума помещении в дБ, определяемый по формулам (3) или (6), заменяя L на  ;

   - постоянная защищаемого от шума помещения в кв.м, определяемая в соответствии с п. 4.3 настоящих норм, заменяя B на  ;

  - площадь ограждающей конструкции (или отдельного ее элемента), через которую проникает шум в защищаемое от шума помещение, в кв.м;

  - допустимый октавный уровень звукового давления в дБ в защищаемом от шума помещении, определяемый согласно пп. 3.4 и 3.5 настоящих норм;

n  -  общее количество ограждающих конструкций или их элементов, через которые проникает шум;

б) при проникновении шума из помещений на прилегающую территорию (в атмосферу) по формуле

где   - допустимый октавный уровень звукового давления в дБ на прилегающей территории, определяемый согласно пп. 3.4 и 3.5 настоящих норм;

   и  n   -  то же, что в формуле (22);

   - площадь рассматриваемой ограждающей конструкции (или отдельного ее элемента), через которую проникает шум, в кв. м;

  - расстояние от ограждающей конструкции или ее элемента до расчетной точки в м;

в) при проникновении шума с прилегающей территории в помещение по формуле

где   - суммарный октавный уровень звукового давления в дБ от всех источников шума в 2 м от рассматриваемой ограждающей конструкции, определяемы по табл.5, причем   от каждого отдельного источника шума следует определять по формуле (7), заменяя L на  .

Остальные обозначения те же, что в формуле (22).

Расчет звукоизоляции ограждающих конструкций

6.7. Расчет звукоизоляции должен производиться при проектировании новых ограждающих конструкций. Окончательная оценка звукоизоляции ограждающих конструкций новых типовых проектов зданий должна даваться на основании натурных испытаний ограждающих конструкций экспериментальных зданий.

6.8. Частотную характеристику изоляции воздушного шума однослойной плоской ограждающей конструкцией поверхностной плотностью* от 100 до 1000 кг/кв.м из бетона, железобетона, кирпича, керамических блоков и тому подобных материалов следует определять графическим способом, изображая ее в виде ломаной линии, аналогичной ломаной линии ABCD на рис 8. Координаты точки B (  и  ) частотной характеристики следует определять по графикам на рис. 9,   - в зависимости от толщины h в м ограждающей конструкции (рис.9, а) и   - в зависимости от поверхностной плотности m в кг/кв.м ограждающей конструкции (рис. 9, б).

______

* Поверхностной плотностью условно названа масса 1 кв. м ограждающей конструкции.

Примечание. Построение частотной характеристики изоляции воздушного шума производится следующим образом: из точки B влево проводится горизонтальный отрезок AB, а от точки B вправо проводится отрезок BC с наклоном 7,5 дБ на октаву до точки C с ординатой   = 60 дБ, из точки С вправо проводится горизонтальный отрезок CD.

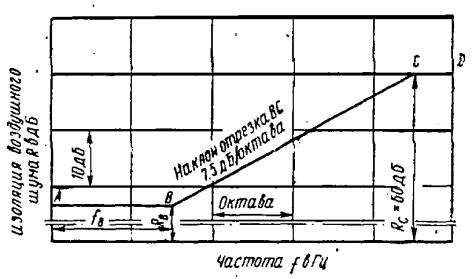

Рис. 8. Частотная характеристика изоляции воздушного шума однослойным плоским ограждением

Рис. 9. График для определения координат точки B

Объемный вес   в кг/куб.м:

1 -   1800 кг/куб.м

2 -   = 1600 кг/куб.м

3 -   = 1400 кг/куб.м

4 -   1200 кг/куб.м

6.9. Индекс изоляции воздушного шума   в дБ ограждающей конструкцией следует определять на основании рассчитанной частотной характеристики изоляции воздушного шума в соответствии с п. 6.2 настоящих норм.

При ориентировочных расчетах индекс изоляции воздушного шума однослойными ограждающими конструкциями из материалов, указанных в п. 6.8 настоящих норм, допускается определять по формулам:

где   - эквивалентная поверхностная плотность в кг/кв.м;

m  -  поверхностная плотность в кг/кв.м (для ребристых плит принимается без учета ребер);

k   -  коэффициент:

для сплошной ограждающей конструкции плотностью более 1800 кг/куб.м K = 1;

для ограждающих конструкций плотностью 1200 - 1300 кг/куб.м из бетонов на гипсовом вяжущем K = 1,25;

для ограждающих конструкций из железобетона и бетона с круглыми пустотами плотностью более 1800 кг/куб.м коэффициент K следует определять по формуле

 ,                                                               (27)

j   -  момент инерции сечения в м_4;

b  - ширина рассматриваемого сечения в м;

  - приведенная толщина сечения в м;

для ограждающих конструкций из бетонов на пористых заполнителях и цементном вяжущем коэффициент K следует определять по формуле

,                                                                          (28)

где   E   - модуль упругости материала в кгс/кв.м;

  - плотность материалов в кг/куб.м.

6.10. Частотную характеристику изоляции воздушного шума в дБ однослойной плоской тонкой ограждающей конструкцией из металла, стекла и тому подобных материалов следует определять графическим способом, изображая ее в виде ломаной линии, построенной аналогично ломаной линии ABCD на рис. 10.

Рис. 10. Частотная характеристика изоляции воздушного шума однослойным

плоским ограждением из металла или стекла

Координаты точек B и C следует определять по табл. 8. Наклон отрезка BA на графике следует принимать равным 5 дБ на каждую октаву для глухих однослойных ограждающих конструкций из органического и силикатного стекла и 4 дБ на каждую октаву для ограждающих конструкций из других материалов.

Таблица 8

6.11. Частотную характеристику изоляции воздушного шума в дБ цилиндрической стальной оболочкой при излучении шума внутри оболочки следует определять графическим способом в виде ломаной линии, аналогичной ломаной линии ABCD, указанной на рис. 11.

Рис. 11. Частотная характеристика изоляции воздушного шума

стальной цилиндрической оболочкой

Координаты точек B и C следует определять по формулам:

 ;                                                      (29)

 ;                                             (30)

 ;                                                     (31)

 ,                                                                 (32)

где D - диаметр оболочки в мм;

h  - толщина оболочки в мм.

6.12. Частотную характеристику изоляции воздушного шума стеной с плитами (сухой штукатуркой, древесноволокнистыми или древесностружечными плитами и т.п.) на относе с двух сторон в жилых и общественных зданиях следует определять путем прибавления к значениям частотной характеристики изоляции воздушного шума стеной, рассчитанной в соответствии в п. 6.8 настоящих норм, поправки  , определяемой по графику на рис. 12.

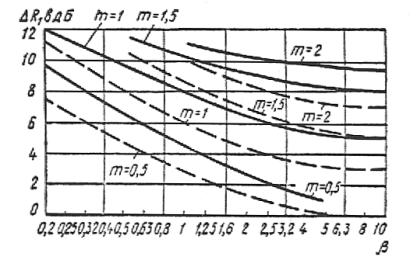

Рис. 12. График для определения повышения изоляции воздушного шума стеной

при устройстве плит (сухой штукатурки, древесноволокнистых плит и т.п.)

на относе с обеих сторон стены

_________ - перекрытие с полом на звукоизоляционном слое; _  _  _  _  _ перекрытие без пола на звукоизоляционном слое

в зависимости от величины m, рассчитанной по формуле

                                                          (33)

и величины  , рассчитанной по формуле

 ,                                               (34)

где  - поверхностная плотность несущей части перекрытия в кг/кв.м;

  - поверхностная плотность поперечной стены или перегородки в кг/кв.м;

  - скорости продольных волн соответственно в несущей части перекрытия и поперечной стене или перегородке в м/с, принимаемые по табл. 9;

 - толщины соответственно несущей части перекрытия и поперечной стены или перегородки в м.

Таблица 9

При устройстве указанной плиты на относе с одной стороны стены величины   следует принимать равными 2/3 значений  , определяемых по рис.12.

6.13. Частотную характеристику изоляции воздушного шума двойным глухим остеклением при одинаковой толщине стекол следует определять путем прибавления величины 5 +   к значениям частотной характеристики изоляции воздушного шума, построенной согласно п. 6.10 настоящих норм для одного стекла.

Величину   следует определять по графику на рис. 13 в зависимости от размера воздушного промежутка между стеклами и частоты резонанса   в Гц, определяемой по формуле

 ,                                                     (35)

где  - поверхностные плотности стекол в кг/кв.м;

d - размер воздушного промежутка в м.

Частотную характеристику изоляции воздушного шума двойным глухим остеклением при разной толщине стекол (отношение толщин 0,4 - 0,8) следует определять путем прибавления величины   к значениям частотной характеристики изоляции воздушного шума, построенной аналогично указанной на рис. 14.

Координаты точек B и C следует определять по формулам:

 ;                                                                          (36)

 ;                                                                           (37)

при этом   дБ,

где   и   - толщины стекол в мм  .

Величину   следует определять по графику на рис. 13.

Частота f в Гц

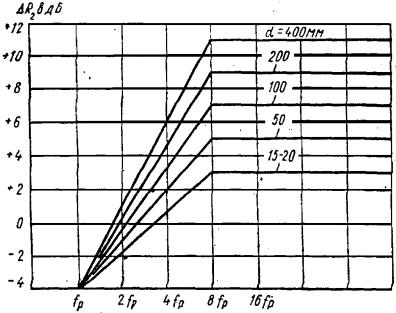

Рис. 13. График для определения повышения изоляции воздушного шума двойным

глухим остеклением в зависимости от толщины воздушного промежутка

Рис. 14. Частотная характеристика изоляции воздушного шума двойным

глухим остеклением при разной толщине стекол

Величина   составляет 3 дБ при

  = 0,4 - 0,5 и 4 дБ         при   = 0,6 - 0,8.

6.14. Индекс изоляции воздушного шума   в дБ междуэтажным перекрытием с звукоизоляционным слоем следует определять по табл. 10 в зависимости от величины индекса изоляции воздушного шума плитой перекрытия  , определенного в соответствии с пп. 6.8 и 6.9 настоящих норм (подставляя  , вместо  ), и частоты резонанса   в Гц, определяемой по формуле

  ,                            (38)

где   - динамический модуль упругости материала звукоизоляционного слоя в кгс/кв.м, принимаемый по табл. 11;

  -   поверхностная плотность плиты перекрытия в кг/кв.м;

  - поверхностная плотность конструкций пола выше звукоизоляционного слоя (без звукоизоляционного слоя) в кг/кв.м;

  - толщина звукоизоляционного слоя в обжатом состоянии в м, определяемая по формуле

 ,                                               (39)

где   - толщина звукоизоляционного слоя в необжатом состоянии в м;

Таблица 10

  - относительное сжатие материала звукоизоляционного слоя под нагрузкой, принимаемое по табл. 11.

Таблица 11

6.15. Индекс приведенного уровня ударного шума   в дБ под междуэтажным перекрытием с полом на звукоизоляционном слое следует определять по табл. 12 в зависимости от величины индекса приведенного уровня ударного шума плиты перекрытия  , определенной по табл. 13, и частоты колебаний пола, лежащего на звукоизоляционном слое,   в Гц, определяемой по формуле

 ,                                                 (40)

где  - динамический модуль упругости звукоизоляционного слоя в кгс/кв.м, принимаемый по табл. 11:

  - толщина звукоизоляционного слоя в обжатом состоянии в м, определяемая по формуле (39);

  - поверхностная плотность пола (без звукоизоляционного слоя) в кг/кв.м.

6.16 Индекс изоляции воздушного шума    в дБ междуэтажным перекрытием без звукоизоляционного слоя с полом из рулонных материалов следует определять в соответствии с пп. 6.8 и 6.9 настоящих норм, принимая при этом величину m равной поверхностной плотности плиты перекрытия (без рулонного пола).

Если в качестве перекрытия чистого пола принят поливинилхлоридный линолеум на теплозвукоизоляционной подоснове (ГОСТ 18108-72)*, то рассчитанную величину индекса изоляции воздушного шума междуэтажным перекрытием следует уменьшать на 1 дБ.

6.17. Индекс приведенного уровня ударного шума   в дБ под перекрытием без звукоизоляционного слоя с полом из рулонных материалов следует определять по формуле

                                                                 (41)

Таблица 12

где   - индекс приведенного уровня ударного шума для плиты перекрытия в дБ, принимаемый по табл. 13;

  - величина в дБ принимаемая по табл. 14.
