СНиП 2.03.03-85. Армоцементные конструкции. Часть 2

4. РАСЧЕТ АРМОЦЕМЕНТНЫХ КОНСТРУКЦИЙ

 ПО ПРЕДЕЛЬНЫМ СОСТОЯНИЯМ ВТОРОЙ ГРУППЫ





Расчет по образованию и раскрытию трещин





4.1. Расчет элементов армоцементных конструкций по образованию трещин, нормальных и наклонных к продольной оси элемента, следует производить в соответствии с требованиями СНиП 2.03.01-84 как для железобетонных конструкций из мелкозернистого бетона соответствующего класса. При этом значение момента сопротивления с учетом трещин следует определять по п. 4.13, а  принимать без учета коэффициента условий работы бетона .



4.2. Элементы армоцементных конструкций следует рассчитывать по раскрытию трещин:



нормальных к продольной оси элемента;



наклонных к продольной оси элемента.







Расчет по раскрытию трещин,

нормальных к продольной оси элемента





4.3. Ширину раскрытия трещин , нормальных к продольной оси элемента, при сетчатом армировании следует определять по формуле



,             (53)





где  - коэффициент, принимаемый равным при сетках:



сварных - 3;



тканых - 3,5;



 - коэффициент, принимаемый равным при учете:



кратковременных и непродолжительного действия постоянных и длительных нагрузок - 1;



многократно повторяющихся, а также продолжительного действия постоянных и длительных нагрузок для бетона групп: А-1,5; Б-1,7; В-1,65;



 - напряжение в сетках у растянутой грани сечения от действия нагрузки, определяется согласно п. 4.5;



 - модуль упругости сетки, принимаемый согласно п. 2.22;



 - размер ячейки сетки, мм.



4.4. Ширину раскрытия трещин , мм, нормальных к продольной оси элемента, при комбинированном армировании следует определять по формуле



,                  (54)





где  - коэффициент, принимаемый равным для изгибаемых и внецентренно сжатых элементов - 1, растянутых - 1,2;



 - то же обозначение, что и в п. 4.3;



 - коэффициент, зависящий от величины коэффициента приведенного сетчатого армирования растянутой зоны элемента и принимаемый при:



0,4% <  < 1 % - 4,5,



1%   < 2 % - 3,0,



 > 2% - 1,5;





 - коэффициент, принимаемый равным при сетках:



сварных - 0,8;



тканых - 1;



 - принимается согласно п. 4.5;



 - коэффициент приведенного армирования растянутой зоны (см. п. 3.2), принимаемый не более 0,02;



 - диаметр стержневой или проволочной арматуры, мм;



 - приведенный модуль упругости арматуры, определяемый по формуле



 .                   (55)





4.5. Напряжение  следует определять:



a) в центрально-растянутых элементах по формуле



 ,                                 (56)





где  - усилие предварительного напряжения с учетом всех потерь;



 - площадь сечения бетона;.



б) для изгибаемых, внецентренно сжатых или внецентренно растянутых элементов - по правилам строительной механики как для упругого тела.



В расчете  должно рассматриваться сечение, приведенное к эквивалентному стальному сечению (черт. 15), с единой упругой характеристикой; в растянутой зоне к стальному сечению приводится только арматура с эквивалентной площадью сечения, а в сжатой зоне - арматура и бетон с эквивалентными площадями сечения (бетон - с учетом соотношения модулей упругости).

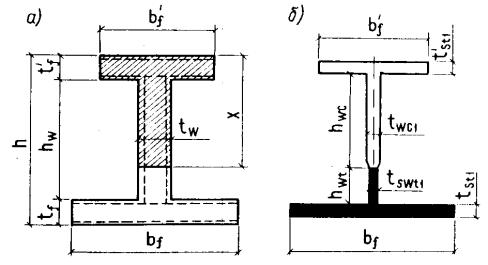

Черт. 15. Схема приведения сечения армоцементных

 элементов к стальному



а - сечение армоцементного элемента;

б - сечение, приведенное к стальному





Значение  определяется:



для изгибаемых элементов по формуле



 ;                     (57)





для внецентренно сжатых и внецентренно растянутых элементов по формуле



 .                          (58)





В формулах (57) - (58):



 - момент сопротивления приведенного к стальному сечению, определяется по формуле



 ;                                     (59)





где  - момент инерции сечения, приведенного к эквивалентному стальному сечению, относительно его центра тяжести;



 - равнодействующая продольной сипы  и усилия предварительного обжатия ;



 - эксцентриситет приложения силы  относительно центра тяжести сечения элемента;



 - эксцентриситет усилия  относительно центра тяжести сечения;



 - расстояние от ядровой точки, ближайшей к сжатой грани сечения.



В формуле (58) знак "минус" принимается при внецентренном сжатии, а знак "плюс" - при внецентренном растяжении.



4.6. Для элементов, к трещиностойкости которых предъявляются требования 2-й категории, ширина непродолжительного раскрытия трещин определяется как сумма ширины раскрытия от продолжительного действия постоянных и длительных нагрузок и приращения ширины раскрытия от действия кратковременной нагрузки. Ширина продолжительного раскрытия трещин зависит от продолжительности действия постоянных и длительных нагрузок.







Расчет по раскрытию трещин,

наклонных к продольной оси элемента





4.7. Ширина раскрытия трещин, наклонных к продольной оси изгибаемых элементов, при сетчатом и комбинированном армировании определяется по формуле



 ,                      (60)





где  - коэффициент тот же, что и в п. 4.3;



 - коэффициент, принимаемый при сетках:



тканых -  (30 - 1500 ),



сварных -  (20 - 1200 );



 - коэффициент тот же, что и в п. 4.4;



 - принимается согласно указаниям п.3.2;



 - диаметр проволок сеток, расположенных по нормали к продольной оси элемента;



 ,                     (61)





здесь  - наибольшая поперечная сила на рассматриваемом участке длины элемента от действующей нагрузки.







Расчет элементов армоцементных

 конструкций по деформациям





4.8. Деформации (прогибы, углы поворота) элементов армоцементных конструкций должны вычисляться по формулам строительной механики с определением входящих в них значений жесткости и кривизны в соответствии с пп. 4.9. - 4.15.



Значения кривизны и деформации армоцементных элементов отсчитываются от их начального состояния; при наличии предварительного напряжения арматуры - от состояния до обжатия элемента.



Элементы или части элементов рассматриваются без трещин в растянутой зоне, если трещины не образуются при действии постоянных, длительных и кратковременных нагрузок, нагрузки вводятся в расчет с коэффициентом надежности по нагрузке .



4.9. Жесткость элементов при кратковременном действии нагрузки определяется по формуле





,                (62)





где  - модуль упругости бетона, принимаемый по указаниям СНиП 2.03.01-84;



 - момент инерции армированного сечения, приведенного к бетонному, с учетом коэффициентов сетчатого армирования в соответствии с соотношением модулей .



Приведенные коэффициенты армирования для расчета деформаций определяются по формулам:



для сжатой полки



;



   для стенки





 ;



   для растянутой полки





 .





















     (63)











Определение кривизны на участках

без трещин в растянутой зоне





4.10. Полное значение кривизны изгибаемых, внецентренно сжатых и внецентренно растянутых элементов на участках, где не образуются нормальные или наклонные к продольной оси элемента трещины, должна определяться по формуле



 ,                     (64)





где  - кривизны соответственно от кратковременных нагрузок (принимаемых согласно указаниям СНиП 2.03.01-84) и от постоянных и длительных временных нагрузок (без учета усилия ), определяемые по формулам:

 ,                           (65)



 ,                      (66)





здесь  - момент от соответствующей внешней нагрузки относительно оси, нормальной к плоскости действия момента и проходящей через центр тяжести приведенного сечения;



 - определяется по формуле (62);



 - коэффициент, учитывающий влияние ползучести бетона и принимаемый равным:

при влажности воздуха окружающей среды 40% и выше - 2,6; для бетона, изготовленного с пропаркой - 3; при влажности воздуха окружающей среды ниже 40% - 3,9; для бетона, изготовленного с пропаркой - 4,5;



 - жесткость армоцементных конструкций при учете продолжительного действия нагрузки, принимаемая равной



 ;                      (67)





 - кривизна, обусловленная выгибом элемента от непродолжительного действия усилия предварительного обжатия и определяемая по формуле



 ;                      (68)





 - кривизна, обусловленная выгибом элемента вследствие усадки и ползучести бетона от усилия предварительного обжатия и определяемая по формуле



 ;             (69)





здесь  - относительные деформации бетона, вызванные его усадкой и ползучестью под действием усилия предварительного обжатия, определяемые соответственно на уровне растянутой и сжатой грани сечения по формулам:





 ;                    (70)



.                      (71)





Значение  принимается численно равным сумме потерь предварительного напряжения арматуры от усадки и ползучести бетона по указаниям СНиП 2.03.01-84 - для арматуры растянутой зоны, а  - то же, для напрягаемой арматуры, если бы она имелась на уровне крайнего сжатого волокна бетона.



Значения кривизны  и  для элементов без предварительного напряжения допускается принимать равными нулю.



4.11. При определении кривизны на участках с начальными трещинами в сжатой зоне бетона (см. п. 1.21)   должны быть увеличены на 15 %, а  - на 25 %.







Определение кривизны на участках

с трещинами в растянутой зоне





4.12. Полное значение кривизны изгибаемых, внецентренно сжатых и внецентренно растянутых элементов прямоугольного, таврового и двутавровых сечений на участках, где образуются нормальные к продольной оси элемента трещины, следует определять по формуле



 ;                 (72)





где  - кривизна от непродолжительного действия всей нагрузки, на которую производится расчет по деформациям согласно указаниям п. 1.16;



 - кривизна от непродолжительного действия постоянных и длительных нагрузок;



 - кривизна от продолжительного действия постоянной и длительной нагрузок;



 - кривизна, обусловленная выгибом элемента вследствие усадки и ползучести бетона от усилия предварительного обжатия и определяемая по формуле (69).



4.13. Значение  определяется по формуле



 ,                   (73)





где



 -  момент от всей внешней нагрузки относительно оси, нормальной к плоскости действия момента и проходящей через центр тяжести приведенного сечения;



 - момент, воспринимаемый сечением, нормальным к продольной оси элемента, при образовании трещин;



  -   определяется по формуле (62);



  -  определяется по формуле



 ,                    (74)





      здесь   -  коэффициент, учитывающий снижение жесткости элемента и принимаемый по табл. 6.





Таблица 6





Армирование

растянутой зоны

сечения

Коэффициент армирования



Коэффициент

 для элементов





, %



изгибаемых и растянутых



внецентренно сжатых



Сетчатое при сетках:















тканых



До 1,5

От 1,5 до 3



0,08

0,16



0,16

0,32



                        сварных



До 1,5

От 1,5 до 3



0,1

0,2



0,2

0,4



Комбинированное при сетках:















тканых



До 1,5



0,08



0,16



                        сварных



До 1,5



0,1



0,2



                       тканых



От 1,5 до 3



0,1



0,22



                       сварных



От 1,5 до 3



0,12



0,25







     Значение   определяется по формулам:



     для элементов без предварительного напряжения арматуры





 ;                         (75)





     для  предварительно  напряженных элементов





 ,                  (76)





где   -  момент сопротивления для крайнего растянутого волокна сечения с учетом неупругих деформаций растянутого бетона, определяется по формуле



 ,                   (77)





где   - моменты инерции сжатой и растянутой зон сечения, вычисленные относительно нулевой линии площадей сечения сеток, расположенных в этой зоне сечения;



   -  статический момент относительно той же линии бетона растянутой части сечения;



 - растояние от нулевой линии до крайнего растянутого  волокна сечения.



Положение нулевой линии сечения определяется из условия



 ,                       (78)





где  - статические моменты, вычисленные относительно нулевой линии, соответственно сжатой зоны сечения бетона, площади сеток, расположенных в этой зоне сечения, и площади сеток, расположенных в растянутой зоне сечения;



 - высота сечения.



Значение  в зависимости (76) определяется по формуле



 .             (79)





В формуле (76) знак "плюс" следует принимать, когда направления моментов  и  противоположны, знак "минус" - когда направления совпадают.



В формуле (79):



 - момент усилия  относительно оси, параллельной нулевой линии и проходящей через ядровую точку, наиболее удаленную от растянутой зоны, трещиностойкость которой нужно определить; значение  определяется по указаниям СНиП 2.03.01-84, принимая  согласно п. 4.13.



4.14. Значение  определяется по формуле



 ,                     (80)





где  - момент от постоянных и длительных нагрузок относительно оси, нормальной к плоскости действия момента и проходящей через центр тяжести приведенного сечения;



 - определяется по формуле (74).



4.15. Значение  определяется по формуле



 ,                          (81)





где  - см. п. 4.14;



 - определяется по формуле



 ,                   (82)





здесь _ принимается по формуле (74).







Определение прогибов





4.16. Прогиб, обусловленный деформацией изгиба, определяется по формуле



,                       (83)





где  - изгибающий момент в сечении  от действия единичной силы, приложенной по направлению искомого перемещения элемента в сечении  по длине пролета, для которого определяется прогиб;



 - полная величина кривизны элемента в сечении  от нагрузки, при которой определяется прогиб; величина  определяется по формулам (64) и (72); знак  принимается в соответствии с эпюрой кривизны.



Для элементов постоянного сечения, имеющих трещины на каждом участке, в пределах которого изгибающий момент не меняет знака, кривизну допускается вычислять для наиболее напряженного сечения, принимая кривизну для остальных сечений такого участка изменяющейся пропорционально значениям изгибающего момента.



Для некоторых наиболее распространенных случаев загружения прогиб изгибаемого элемента постоянного сечения может определяться по формуле



 ,                         (84)





где  - коэффициент, принимаемый в зависимости от условий опирания и схемы загружения;



 - кривизна в сечении с наибольшим изгибающим моментом от нагрузки, при которой определяется прогиб;



 - расчетный пролет элемента.







5. КОНСТРУКТИВНЫЕ ТРЕБОВАНИЯ





5.1. При проектировании армоцементных конструкций для обеспечения условий их изготовления и требуемой долговечности, совместной работы бетона и арматуры надлежит выполнять конструктивные требования, изложенные в настоящем разделе.







Минимальные размеры сечений элементов





5.2. Минимальные размеры сечений элементов армоцементных конструкций, определяемые из расчета на действующие усилия по предельным состояниям первой и второй групп, следует назначать с учетом требований к толщине защитного слоя бетона, расположения и анкеровки арматуры, унификации размеров сечений и армирования, а также технологии изготовления конструкций.



5.3. Толщину полок и стенок несущих армоцементных конструкций следует принимать не менее 15 мм и не более 30 мм. Контурные ребра, ребра жесткости, диафрагмы в случае, если это требуется по расчету, могут выполняться толщиной свыше 30 мм.



Утолщения свыше 40 мм (контурные ребра, ребра жесткости, диафрагмы и т.п.) допускается выполнять без сеток в соответствии с указаниями СНиП 2.03.01-84 для железобетонных конструкций.



Примечание. В пределах участка конструкций, где отсутствует сетчатое армирование, требования в части толщины защитного слоя и ширины раскрытия трещин принимаются как для железобетонных конструкций.







Защитный слой бетона





5.4. Защитный слой бетона, т.е. слой бетона от поверхности элемента до поверхности арматуры, должен быть достаточным для обеспечения совместной работы арматуры и бетона, защиты арматуры от коррозии на всех стадиях изготовления, монтажа и эксплуатации.



Проектная толщина защитного слоя бетона в армоцементных конструкциях должна быть не менее:



для сетки - 4 мм;



для стержневой и проволочной арматуры при наличии сеток в пределах защитного слоя бетона - 8 мм.



Толщину защитного слоя бетона следует принимать с учетом требований по технологии изготовления конструкций.



5.5. Для армоцементных конструкций без гидроизоляционного покрытия толщина защитного слоя бетона для напрягаемой арматуры в пределах длины зоны передачи напряжений  (см. СНиП 2.03.01-84) должна приниматься не менее двух диаметров арматуры, но не более 15 мм.



5.6. Во всех сборных изгибаемых элементах концы продольных стержней ненапрягаемой арматуры должны отстоять от торца элемента не более чем на 5 мм.



Концы напрягаемой арматуры, а также анкеры необходимо защищать слоем мелкозернистого бетона не менее 5 мм.



5.7. При проектировании необходимо предусматривать меры по обеспечению проектного положения сеток, стержневой и проволочной арматуры в сечении элемента (установкой прокладок и подкладок, шайб из бетона и т.п.). При невозможности выполнения этих требований следует применять оцинкованную арматуру и сетки.







Армирование элементов





5.8. В элементах армоцементных конструкций сетки следует располагать на минимальном (в соответствии с п. 5.4 ) расстоянии от поверхности элементов для восприятия температурно-усадочных напряжений. Для восприятия растяжения, возникающего в зоне самозаанкеривания стержневой и проволочной арматуры, частые сетки рекомендуется располагать на минимальном расстоянии от поверхности этой арматуры.



5.9. В пределах полки или стенки элементов армоцементных конструкций должно располагаться не менее двух сеток симметрично относительно срединной поверхности.



Изгибаемые элементы прямоугольного сечения допускается армировать в растянутой зоне одной или несколькими сетками.



Армоцементные элементы с конструктивным армированием допускается армировать одной сеткой, расположенной в средней части сечения элемента.



Примечание. В армоцементных элементах на толщине в 1 см применять более четырех сеток не допускается.



5.10. Отдельные стержни ненапрягаемой или напрягаемой арматуры в стенках и полках элементов армоцементных конструкций должны располагаться, как правило, равномерно по сечению, предусматривая установку большого количества стержней меньшего диаметра при минимальных расстояниях между ними не менее 10 мм.



Арматуру следует предусматривать так, чтобы при том же расходе металла количество классов и диаметров арматуры было минимальным.



Арматура должна допускать укладку ее в форму в соответствии с принятой технологией:



готовыми пакетами до укладки бетона;



отдельными сетками в процессе формования.



5.11. Отверстия в армоцементных конструкциях следует окаймлять дополнительной арматурой, сечение которой должно быть не менее сечения рабочей арматуры в пределах отверстия, требуемой по расчету плиты как сплошной. При конструктивном армировании плиты и небольших размерах отверстий край плиты армируется исходя из конструктивных требований.



При наличии сосредоточенных нагрузок по краям плиты армирование и утолщение должны выполняться по расчету.

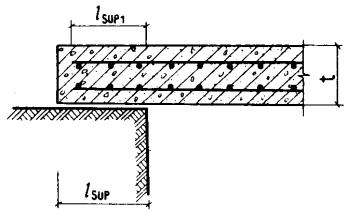

5.12. Арматурные сетки в армоцементных конструкциях должны быть заведены за линию пересечения срединных плоскостей стенки и полки на длину не менее утроенной ширины ячейки сетки и не менее 30 мм.







Особенности армирования

внецентренно сжатых элементов





5.13. Коэффициент сетчатого армирования внецентренно сжатых элементов в направлении действия усилия сжатия должен, как правило, составлять не более 1,5 %.



5.14. Стержневую и проволочную арматуру во внецентренно сжатых элементах следует предусматривать диаметром не более 1/2 толщины полки или стенки и не более 8 мм.



В перегибе сеток рекомендуется установка стержня.



5.15. Сетки в сжатых элементах следует располагать в крайнем возможном положении относительно центра тяжести сечения с целью повышения жесткости элемента.







Особенности армирования

изгибаемых элементов





5.16. В изгибаемых элементах таврового, двутаврового сечений (или приводимого к ним сечения) с полкой в растянутой зоне продольная стержневая или проволочная арматура должна располагаться в растянутой зоне сечения симметрично относительно вертикальной оси элемента.



5.17. Поперечное армирование элементов, как правило, выполняется сетками с квадратными ячейками.



5.18. Анкеровку поперечной арматуры в полках изгибаемых элементов следует выполнять согласно требованиям п. 5.12.



5.19. Армирование цилиндрических, складчатых и коробчатых элементов следует предусматривать неразрезными сетками с их перегибом по линии примыкания граней.



5.20. Диаметр стержневой и проволочной арматуры изгибаемых элементов должен предусматриваться с учетом возможности расположения арматуры в тонкостенном сечении или утолщениях.



Стержневую и проволочную арматуру диаметром 8 мм и более, а также канаты диаметром свыше 6 мм допускается предусматривать только в ребрах элемента.







Минимальное расстояние между стержнями арматуры





5.21. Расстояние между напрягаемой арматурой должно быть не менее 3, где  - диаметр стержня (каната).



5.22. Расстояние между отдельными стержнями арматурных сеток, выполняющих также роль фиксатора проектного положения сетчатого армирования, следует назначать на более 15 см.







Анкеровка ненапрягаемой арматуры





5.23. Армоцементные конструкции следует проектировать с арматурой, имеющей сцепление с бетоном по всей длине элемента. В случае необходимости, например для сокращения зоны анкеровки, допускается устройство анкеров.



5.24. На свободных опорах плоских изгибаемых элементов для обеспечения анкеровки сеток, доходящих до опоры, следует выполнять следующие требования (черт. 16):











Черт. 16. Схема свободного опирания

плоских изгибаемых элементов





длина опорного участка плиты  должна быть не менее 3 и не менее 40 мм (где   - толщина плиты) ;



длина запуска арматуры за грань опоры  должна быть не менее 20 для сварных сеток и 30 - для тканых сеток; при комбинированном армировании - 15.



Примечание. Участок сетки, заходящий за грань свободной опоры, должен иметь не менее двух поперечных анкерующих стержней.



5.25. Продольные стержни растянутой и сжатой арматуры должны быть заведены за нормальное к оси элемента сечение, в котором эти стержни учитываются с полным расчетным сопротивлением, на длину не менее , определяемую в соответствии с указаниями СНиП 2.03.01-84.



5.26. При невозможности выполнения требований п. 5.25 необходимо предусмотреть меры по анкеровке продольных стержней для обеспечения их работы с полным расчетным сопротивлением в рассматриваемом сечении:



а) приварка к концам стержней анкерующих пластин или закладных деталей (черт. 17);



б) отгиб анкерных стержней по дуге окружности диаметром 10, при этом длина прямого участка у начала зоны анкеровки должна быть не менее 5, а на отогнутом участке стержня должна быть уложена дополнительная сетка.











Черт.17. Приварка к концам стержней анкерующих

пластин или закладных деталей



1 - пластина (рифленая в местах контактной сварки) ;

 2 - рабочие стержни ненапрягаемой арматуры;

3 - место точечной электросварки; 4 - сетки





5.27. Продольные растянутые сетки должны быть заведены за нормальное к оси элемента сечение, в котором они необходимы по расчету, на длину не менее 20 для сварных и не менее 30 - для тканых сеток.







Стыки сетчатой и стержневой арматуры





5.28. Стыки сеток допускается осуществлять внахлестку, причем стыки в растянутой зоне изгибаемых или внецентренно сжатых элементов рекомендуется располагать в местах неполного использования сечения арматуры.



5.29. Стыки растянутых сеток в рабочем направлении, выполняемые внахлестку, должны иметь длину перепуска (нахлестки) в тканых сетках - не менее 100 мм, в сварных - не менее 60 мм, а стыки сжатых сеток - соответственно 50 и 30 мм (черт. 18). Стыки растянутых сеток элемента должны располагаться вразбежку. Сечение состыкованных сеток в одном месте или по длине нахлестки должно составлять не более 50% общего сечения растянутых сеток.

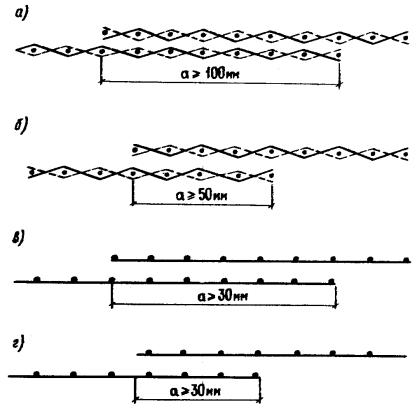

Черт. 18. Стыки сеток, выполняемые внахлестку



а -стыки растянутых тканых сеток в рабочем направлении;

 б -то же, конструктивные стыки; в -стыки растянутых сварных сеток

в рабочем направлении; г -то же, конструктивные стыки



В местах соединения сеток в рабочем направлении в каждой из стыкуемых сеток по длине нахлестки должно располагаться для сеток: сварных - не менее четырех поперечных проволок, приваренных ко всем продольным стержням сетки; тканых - не менее шести поперечных проволок.



5.30. Стыкование внахлестку стержневой и проволочной арматуры, которая используется с полным расчетным сопротивлением, в тонкостенных армоцементных элементах не допускается.



5.31. Во внецентренно сжатых элементах сетки рекомендуется соединять в поперечном направлении между собой скрутками, сжимами или другими способами.







Закладные детали





5.32. Закладные детали следует изготовлять из рифленых штампованных пластин толщиной не менее 5 мм с приваркой их контактной электросваркой к арматурным изделиям, а также к анкерным стержням диаметром 3-6 мм (см. черт. 17).



5.33. Стальные закладные детали должны быть защищены от коррозии в соответствии с требованиями СНиП 2.03.01-84.







Стыки сборных элементов





5.34. Конструкция стыков сборных элементов, работающих на изгиб, внецентренное сжатие или растяжение, должна обеспечивать восприятие расчетных усилий с учетом возможных монтажных эксцентриситетов.



В тех случаях, когда передача усилий в стыках осуществляется через закладные детали, анкерные стержни закладных деталей должны быть равнопрочными с прерываемой в стыке стержневой и проволочной арматурой и сетками соединяемых элементов.



Стыки сборных элементов рекомендуется предусматривать одним из следующих способов:



а) установкой диафрагм около торцов элементов и сваркой стальных закладных деталей накладными пластинками, пропускаемыми через отверстия в диафрагмах, с последующим замоноличиванием стыка;



б) устройством контурных ребер, дуговой сваркой выпусков стержневой и проволочной арматуры и дуговой сваркой закладных деталей стыкуемых элементов и ребер (черт. 19, а) с последующим замоноличиванием стыка;

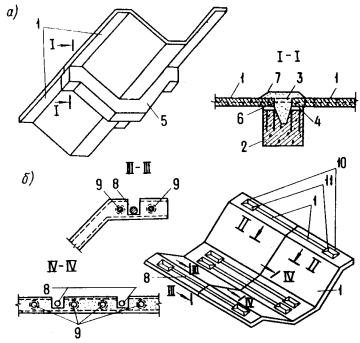

Черт.19. Стыки складчатых сборных армоцементных конструкций,

работающих на внецентренное сжатие и поперечную силу



а - стык, выполняемый с контурной диафрагмой сваркой стальных

 деталей и выпусков арматуры с последующим замоноличиванием;

 б - стык, выполняемый с натяжением арматуры; 1 - складчатый элемент; 2 - диафрагма;

3 - стальные накладные пластины; 4 - закладные детали; 5 - контурная диафрагма;

 6 - выпуски арматуры; 7 - бетон замоноличивания; 8 - стыковая напрягаемая арматура:

9 - продольная напрягаемая арматура; 10 - анкер на стыковом стержне; 11 - анкерная колодка



в) соединением элементов с помощью преднапряженных стержней (черт. 19,б) с замоноличиванием шва для предварительно напряженных конструкций, а также стыкуемых насухо или с промазкой торцов стыкуемых элементов эпоксидным компаундом;



г) с применением сквозной стержневой и проволочной арматуры, в том числе напрягаемой, в сборно-монолитных конструкциях.



5.35. Замоноличивание стыков сборных элементов следует выполнять, как правило, путем заполнения шва между элементами мелкозернистым бетоном, причем ширина шва должна быть не более 1,5 и не менее 0,5 см. Допускается применение полимербетонов для замоноличивания швов шириной менее 1 см.







Дополнительные указания по конструированию

предварительно напряженных элементов





5.36. В предварительно напряженных элементах сетчатое армирование в пределах обжатой зоны должно быть минимальным, но не менее двух сеток. Сетки должны располагаться симметрично относительно напрягаемой арматуры.

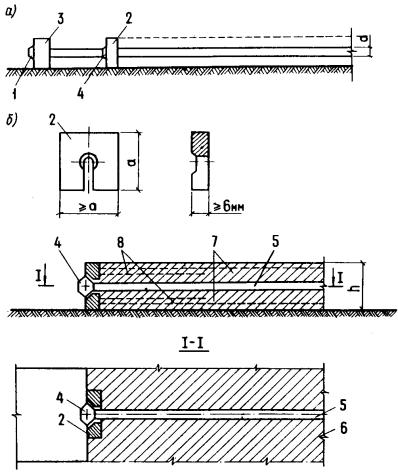

Черт. 20. Схема анкеровки напрягаемой арматуры



а - напрягаемая арматура, заанкеренная на упорах формы; б -э лемент после отпуска

предварительного напряжения арматуры; 1 - высаженная головка на конце проволоки;

2 - анкерная шайба с прорезью; 3 - неподвижный анкерный упор; 4 - промежуточная

высаженная головка; 5 - проволока; 6 - предварительно напряженный элемент;

7 - основные сетки; 8 - дополнительные сетки



5.37. У конца предварительно напряженных элементов в пределах зоны анкеровки напрягаемой арматуры на участке длиной не менее 50 (где  - наибольший диаметр напрягаемой арматуры) вне зависимости от способа анкеровки следует устанавливать не менее двух дополнительных сеток симметрично относительно этой арматуры (см. п. 5.8).



5.38. Анкеровка напрягаемой арматуры должна осуществляться с помощью специальных анкерных шайб из стали марки 10Г2С1 и высаженных головок стержневой и проволочной арматуры (черт. 20). Допускается не применять анкерные устройства на концах напрягаемых стержневой и проволочной арматуры периодического профиля, если проектная марка и передаточная прочность бетона более значений, установленных СНиП 2.03.01-84 и толщина защитного слоя бетона напрягаемой арматуры соответствует требованиям пп. 5.4 - 5.5.









ПРИЛОЖЕНИЕ 1

Справочное



ОСНОВНЫЕ БУКВЕННЫЕ ОБОЗНАЧЕНИЯ





Усилия от внешних нагрузок и воздействий в поперечном сечении

 элемента  и от предварительного напряжения





- изгибающий момент;



- продольная сила;



- поперечная сила;



- усилие предварительного обжатия.







Характеристики материалов





 - расчетные сопротивления мелкозернистого бетона сжатию соответственно для предельных состояний первой и второй групп;



 - расчетные сопротивления мелкозернистого бетона растяжению соответственно для предельных состояний первой и второй групп;



 - расчетные сопротивления проволочной и стержневой ненапряженной и напряженной арматуры;



 - расчетное приведенное сопротивление бетона сжатой зоны сечения;



 - расчетное сопротивление сеток растяжению для предельных состояний первой группы;



 - расчетное сопротивление сеток растяжению при расчете сечений на поперечную силу в наклонных сечениях;



 - расчетное сопротивление сеток сжатию;



 - начальный модуль упругости мелкозернистого бетона при сжатии и растяжении;



 - модуль упругости сеток;



 - отношение модулей упругости сетчатой арматуры  и бетона ;



 - модуль упругости стержневой и проволочной арматуры.







Геометрические характеристики





 - площадь сечения бетона;



 - площади сечения проволок сетки в сжатой и растянутой зонах;





 - площади сечения бетона сжатой и растянутой зон соответственно;



 - площади сечения ненапрягаемой стержневой арматуры на единицу ширины соответственно в сжатой и растянутой зонах;



 - площади напрягаемой стержневой арматуры на единицу ширины соответственно в сжатой и растянутой зоне;



 - коэффициент сетчатого армирования, определяемый как отношение площади сечения арматуры  к площади сечения бетона .



 - коэффициенты армирования стержневой и проволочной сжатой, растянутой арматурой соответственно ненапрягаемой и напрягаемой;



 - коэффициенты армирования, приведенные к сетчатому, соответственно для растянутой и сжатой зоны;



 - толщина соответственно сжатой и растянутой полок двутаврового сечения;



 -   ширина сечения;



 - ширина соответственно сжатой и растянутой полок двутаврового сечения;



 -  высота прямоугольного, таврового или двутаврового сечений;



 - расстояния от равнодействующей сосредоточенной сжатой и растянутой  арматуры до ближайшей грани сечения;



 - высота сжатой зоны бетона;



 - относительная высота сжатой зоны бетона, равная ;



 - эксцентриситет продольной силы  относительно центра тяжести приведенного сечения;



 - расчетная длина армоцементного элемента, подвергающегося действию сжимающей продольной силы;



 - диаметр проволок сварных, тканых и плетеных сеток;



 - пролет элемента;



 - радиус инерции поперечного сечения элемента относительно центра тяжести сечения;



 - номинальный диаметр стержневой арматуры;



 - момент инерции сечения, приведенного к бетонному, относительно его центра тяжести;



 - момент инерции сечения, приведенного к стальному, относительно его центра тяжести;



 - момент сопротивления растянутого волокна, приведенного к стальному;



 - жесткость сечения элемента армоцементных конструкций при кратковременном действии нагрузки;



 - жесткость сечения элемента армоцементных конструкций при действии нагрузок на участке, в пределах которого образуются трещины;



 - жесткость сечения элемента армоцементных конструкций при действии эксплуатационной нагрузки;



 - расстояние до центра тяжести.







ПРИЛОЖЕНИЕ 2

Справочное



РЕКОМЕНДУЕМЫЙ СОРТАМЕНТ ТКАНЫХ И СВАРНЫХ

ПРОВОЛОЧНЫХ СЕТОК ДЛЯ АРМОЦЕМЕНТНЫХ КОНСТРУКЦИЙ









Вид

сеток









№ сетки







Номинальный диаметр проволоки сетки, мм







Размер ячейки сетки в свету, мм







Площадь сечения одной проволоки, кв.см







Количество проволок на 1 м ширины сетки, шт.









Масса 1 кв.м сетки, кг



Коэффициент сетчатого армирования

 при одном слое на 1 см толщины сечения элемента



Тканые сетки по ГОСТ 3826-82





6





0,7





6х6





0,00385





149





0,905





0,0058







7



0,7



7х7



0,00385



130



0,790



0,0050







8



0,7

1,2



8х8



0,00385 0,01131



115

109



0,699 2,032



0,0044 0,0123







9



1,0



9х9



0,00785



100



1,259



0,0078







10



1,0



10х10



0,00785



91



1,145



0,0071







12



1,2



12х12



0,01131



76



1,376



0,0086



Сварная сетка по ТУ 14-4-713-76





12,5





0,5





12,5х12,5





0,00196





58





_





0,0014





Примечания: 1. Номер сетки соответствует размеру ячейки сетки в свету.



2. Примеры условного обозначения сеток в рабочих чертежах армоцементных конструкций: тканая сетка № 6 - 07 по ГОСТ 3826-82, где № 6 соответствует размеру ячеек сетки, мм; 0,7 - номинальный диаметр проволоки сетки, мм.



Сварная сетка № 12,5 - 0,5 принимается по ТУ 14-4-713-76.









Текст документа сверен по:

официальное издание

Госстрой СССР - М.: ЦИТП,

1985



Часть 1    |    Часть 2




Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все СНиПы >>    СНиПы «Металлопрокат, металлоконструкции, метизы, ковка, композитные материалы >>



Смотрите также: Каталог «Металлопрокат, металлоконструкции, метизы, ковка, композитные материалы» >>
Компании «Металлопрокат, металлоконструкции, метизы, ковка, композитные материалы» >>
Фотогалереи (10) >>
Статьи (50) >>
ГОСТы (621) >>
СНиПы (7) >>
ВСН (3) >>
Задать вопрос в форуме >>
Подписка на рассылки >>
наверх
