ГОСТ 9818-85 Марши и площадки лестниц железобетонные.

ГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЮЗА ССР




МАРШИ И ПЛОЩАДКИ ЛЕСТНИЦ

ЖЕЛЕЗОБЕТОННЫЕ


ТЕХНИЧЕСКИЕ УСЛОВИЯ


ГОСТ 9818—85


Издание официальное


ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ КОМИТЕТ СССР



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

___________________________________________________________


МАРШИ И ПЛОЩАДКИ ЛЕСТНИЦ

ЖЕЛЕЗОБЕТОННЫЕ

ГОСТ

Технические условия 9818ѕ85


Reinforced concrete flights of steps and stair

landings.

Specifications


ОКП 58 9121, 58 9122

___________________________________________________________


Дата введения 01.01.86


Несоблюдение стандарта преследуется по закону


Настоящий стандарт распространяется на железобетонные марши, площадки и накладные проступи (далее элементы лестниц), изготовляемые из тяжелого бетона или легкого бетона (средней плотности от 1600 до 2000 кг/м3 включи­тельно) и предназначенные для устройства лестниц в зданиях различного назначения.

Элементы лестниц, .предназначенные для эксплуатации в среде с агрессивной степенью воздействия на железобетонные конструкции, должны удовлетворять дополнительным требованиям, установленным проектной документацией зда­ния согласно требованиям СНиП 2.03.11-85.

(Измененная редакция, Изм. № 1).



1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ


1.1. Лестничные марши (далее ѕ марши) подразделяют на следующие типы:

ЛМ ѕ плоские без фризовых ступеней (черт. 1);

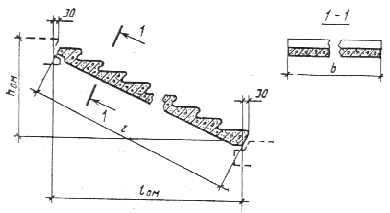

Марш типа ЛМ



Черт. 1


ЛМФ ѕ ребристые с фризовыми ступенями (черт. 2);

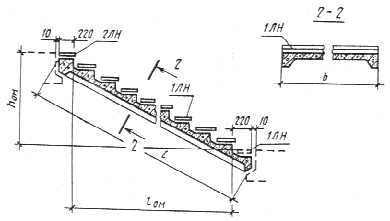

Марш типа ЛМФ



Черт. 2


ЛМП ѕ ребристые с полуплощадками (черт. 3).

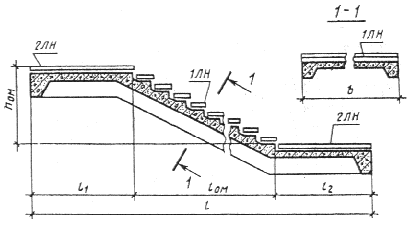

Марш типа ЛМП с двумя полуплощадками

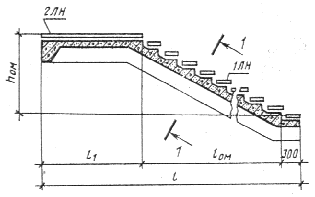

Марш типа ЛМП без нижней полуплощадки



Черт. 3


1.2. Лестничные площадки (далее ѕ площадки) подразделяют на следующие типы:

1ЛП ѕ плоские для маршей типа ЛМ (черт. 4);

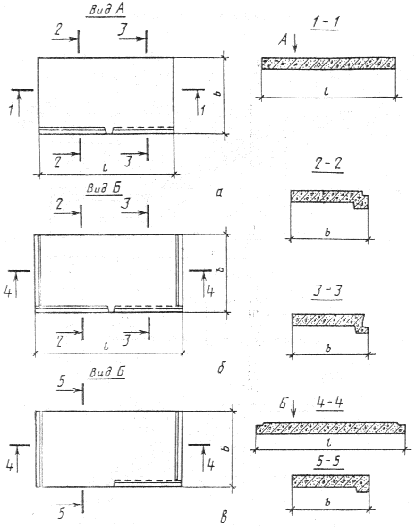

Площадки типа 1ЛП



а ѕ площадки длиной 2200 и 2800 мм; б ѕ то же, длиной 2380 и 2980 мм;

в ѕ конечная площадка


Черт. 4


2ЛП ѕ ребристые для маршей типа ЛМ (черт. 5);

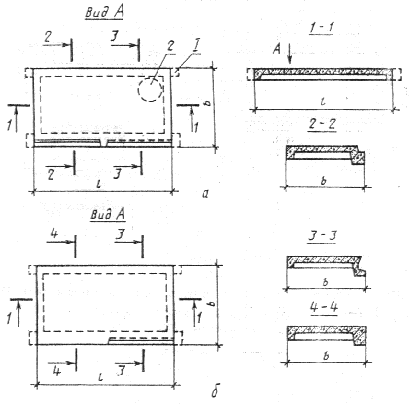

Площадка типа 2ЛП



а ѕ этажная или промежуточная площадка; б ѕ конечная площадка; 1 ѕ консоль для опирания площадки на кирпичную стену; 2 ѕ отверстие для мусоропровода


Черт. 5


ЛПФ ѕ ребристые для маршей типа ЛМФ (черт. 6);


Площадка типа ЛПФ



1 ѕ консоль в конечной площадке


Черт. 6


ЛПП ѕ ребристые площадки и полуплощадки для маршей типа ЛМП (черт. 7).

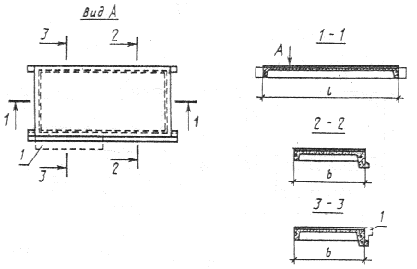

Площадка типа ЛПП



Черт. 7


1.3. Накладные проступи подразделяют на следующие типы:

1ЛН ѕ для укладки на нижние и рядовые ступени маршей (черт. 8);

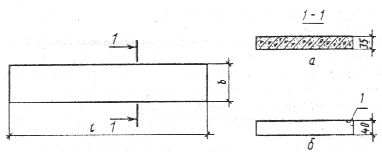

Накладная проступь типа 1ЛН



а ѕ накладная проступь по серии 1.251.1ѕ4, выпуск 1; б ѕ то же, по серии 1.050.1ѕ2, выпуск 1


Черт. 8


2ЛН ѕ для укладки на площадки и верхние ступени маршей (черт. 9).


Накладная проступь типа 2ЛН



а ѕ накладная проступь по серии 1.251.1ѕ4, выпуск 1; б ѕ то же, по серии 1.050.1ѕ2, выпуск 1; 1 ѕ скос для конечной проступи


Черт. 9


1.4. Форма и основные размеры маршей должны соответствовать:

типа ЛМ указанным на черт. 1 и в табл. 1;

» ЛМФ » на черт. 2 и в табл. 2;

» ЛМП » на черт. 3 и в табл. 3.

1.5. Форма и основные размеры площадок должны соответствовать:

типа 1ЛП указанным на черт. 4 и в табл. 4;

» 2ЛП » на черт. 5 и в табл. 5;

» ЛПФ » на черт. 6 и в табл. 6;

» ЛПП » на черт. 7 и в табл. 7.

1.6. Форма и основные размеры накладных проступей должны соответ­ствовать:

типа 1ЛН указанным на черт. 8 и в табл. 8;

» 2ЛН » на черт. 9 и в табл. 8.

1.4—1.6 (Измененная редакция, Изм. № 1).

1.7. Марши и площадки предназначены для применения в лестницах на расчет­ные временные нагрузки (при коэффициенте надежности по нагрузке =1,2 и без учета собственного веса):

3,5 кПа (360 кгс/м2) для жилых зданий;

4,7 кПа (480 кгс/м2) для общественных зданий, производственных и вспомо­гательных зданий промышленных предприятий.

1.8. Элементы лестниц, при необходимости, изготовляют в двух вариантах исполнения: правом и левом для лестниц с подъемом соответственно против часовой и по часовой стрелке.

1.9. Элементы лестниц изготовляют с отделкой верхних лицевых поверхностей следующих видов:

с гладкой поверхностью из тяжелого бетона на обычном цементе;

с шлифованной мозаичной поверхностью декоративного конструкционного слоя из бетона на обычном, белом или цветном цементах и на мраморном щебне (для площадок и накладных проступей);

с облицовкой керамической плиткой (для площадок).

(Измененная редакция, Изм. № 1).

1.10. Элементы лестниц обозначают марками в соответствии с требованиями ГОСТ 23009.

Марка элементов лестниц состоит из буквенно-цифровых групп, разделенных дефисами.

Первая группа содержит обозначение типа элемента лестницы и габаритные размеры: длину и ширину в дециметрах (значения которых округляют до целого числа), а для маршей дополнительно указывают координационную высоту мар­ша (высоту вертикальной проекции) в дециметрах. Длину маршей типа ЛМП без нижней полуплощадки указывают в марке равной длине основного марша этого типа (с двумя полуплощадками). Для конечный площадок и накладных проступей, укладываемых на верхние конечные ступени маршей, первую группу дополняют строчной буквой «в».


Таблица 1




Код ОКП



Марка марша


Основные конструктивные и координационные размеры марша, мм

Расход материалов (справочный)


Масса марша (справочная), т

Обозначение серии и выпуска типовой



l

b

hом

lом

Бетон, м3

Сталь, кг


проектной документации


58 9121 2544

58 9121 2545



ЛМ27.11.14ѕ4

ЛМ27.12.14ѕ4




2720


1050

1200




1400




2400


0,53

0,61


14,77

17,16


1,33

1,53


1.151.1ѕ6

Выпуск 1


58 9122 0105

58 9122 0122



ЛМ27.11.14ѕ

ЛМ27.12.14ѕ



1050

1200




0,53

0,61


14,91

16,36


1,14

1,30


1.151.1ѕ6

Выпуск 2


58 9121 2552

58 9121 2554



ЛМ30.11.15ѕ4

ЛМ30.12.15ѕ4


3030


1050

1200


1500


2700


0,59

0,68


16,25

18,31


1,48

1,70


1.151.1ѕ7

Выпуск 1



Таблица 2




Код ОКП



Марка марша


Основные конструктивные и координационные размеры марша, мм

Расход материалов (справочный)


Масса марша (справочная), т

Обозначение серии и выпуска типовой



l

b

hом

lом

Бетон, м3

Сталь, кг


проектной документации


58 9121 2555

58 9121 2556

58 9121 2557



ЛМФ39.12.17ѕ5

ЛМФ39.14.17ѕ5

ЛМФ39.15.17ѕ5



3913


1200

1350

1500



1650




3000


0,52

0,57

0,62


28,49

28,94

35,79


1,30

1,43

1,55



58 9121 2558

58 9121 2559

58 9121 2560



ЛМФ42.12.18ѕ5

ЛМФ42.14.18ѕ5

ЛМФ42.15.18ѕ5



4249


1200

1350

1500



1800





3300


0,56

0,61

0,67


40,32

40,80

43,63


1,40

1,53

1,68

1.251.1ѕ4 Выпуск 1


58 9121 2561

58 9121 2578

58 9121 2579



ЛМФ49.14.21ѕ5

ЛМФ49.15.21ѕ5

ЛМФ49.17.21ѕ5



4946


1350

1500

1650



2100





3900


0,77

0,83

0,89


40,90

48,94

50,16


1,93

2,08

2,23





Код ОКП



Марка марша

Основные конструктивные

и координационные размеры марша, мм

Расход материалов (справочный)


Масса марша (справочная),

Обозначение

серии и выпуска типовой проектной



l

b

hом

lом

l1

l2

Бетон,

м3

Сталь, кг

т

документации


58 9121 2580

58 9121 2587



ЛМП57.11.14–5

ЛМП57.11.15–5








1400

1500


2700


1475


1475


0,90

0,92


78,0

78,2


2,25

2,30



58 9121 2588

58 9121 2589

58 9121 2590


ЛМП57.11.17–5

ЛМП57.11.17–5–1

ЛМП57.11.17–5–2



5650




1650



3000


1325

1450

1200


1325

1200

1450





0,95


79,0

80,0

78,7





2,38



58 9121 2591

58 9121 2592

58 9121 2605



ЛМП57.11.18–5

ЛМП57.11.18–5–1

ЛМП57.11.18–5–2





1800



3300


1175

1450

900


1175

900

1450





79,5

80,4

79,6






58 9121 2606

58 9121 2607



ЛМП60.11.15–5

ЛМП60.11.17–5


5980


1150


1500

1650


2700

3000


1640

1490


1640

1490


1,00


101,9

104,1


2,50


1.050.1–2

Выпуск 1


58 9121 2608

58 9121 2609



ЛМП57.11.14–5–3

ЛМП57.11.15–5–3


4475



1400

1500


2700


1475


ѕ


0,73

0,77


54,3

54,5


1,83

1,93



58 9121 3099

58 9121 3132



ЛМП57.11.17–5–3

ЛМП57.11.17–5–13


4625

4750



1650


3000


1325

1450


ѕ

ѕ



0,80

0,86


55,8

56,6


2,00

2,15



58 9121 3133

58 9121 3134



ЛМП57.11.18–5–3

ЛМП57.11.18–5–13


4775

5050



1800


3300


1175

1450


ѕ

ѕ


0,83

0,84


57,1

70,5


2,08

2,10



58 9121 2610

58 9121 3135



ЛМП60.11.15–5–3

ЛМП60.11.17–5–3


4640

45790



1500

1650


2700

3000


1640

1490


ѕ

ѕ


0,81

0,83


55,0

56,2


2,03

2,08



Таблица 4





Код ОКП



Марка

площадки

Основные размеры площадки, мм

Расход материалов (справочный)

Масса пло-щадки (спра-

Обозначе-ние серии и выпуска типовой




l


b

Бетон, м3

Сталь, кг

вочная), т

проектной докумен-тации


58 9121 2984

58 9121 2985

58 9121 2986



1ЛП22.13–4

1ЛП22.13–4-Ш

1ЛП22.13–4-К




1300



0,59



15,79



1,48



58 9121 2987

58 9121 2988

58 9121 2989



1ЛП22.16–4

1ЛП22.16–4-Ш

1ЛП22.16–4-К





2200



1600



0,73



16,47



1,83



58 9121 2990

58 9121 2991

58 9121 2992



1ЛП22.19–4

1ЛП22.19–4-Ш

1ЛП22.19.4-К




1900



0,86



18,79



2,15



58 9121 2546

58 9121 2547

58 9121 2392



1ЛП22.22–4

1Лп22.22–4-Ш

1ЛП22.22–4-К




2200



0,95



19,35



2,38



58 9121 2393

58 9121 2394

58 9121 2395



1ЛП28.13–4

1ЛП28.13–4-Ш

1ЛП28.13–4-К




1300



0,76



24,52



1,90



58 9121 2396

58 9121 2397

58 9121 2398



1ЛП28.16–4

1ЛП28.16–4-Ш

1ЛП28.16–4-К





2800



1600



0,93



26,91



2,33



58 9121 2399

58 9121 2400

58 9121 2401



1ЛП28.19–4

1ЛП28.19–4-Ш

1ЛП28.19–4-К




1900



1,10



28,60



2,75




1.152.1–8

Выпуск 5


58 9121 2402

58 9121 2403

58 9121 2404



1ЛП28.22–4

1ЛП28.22–4-Ш

1ЛП28.22–4-К




2200



1,21



29,52



3,03



58 9121 2405

58 9121 2406

58 9121 2407



1ЛП24.13–4

1ЛП24.–13–4-Ш

1ЛП24.13–4-К




1300



0,64



20,45



1,60



58 9121 2408

58 9121 2409

58 9121 2410



1ЛП24.16–4

1ЛП24.16–4-Ш

1ЛП24.16–4-К





2380



1600



0,78



21,52



1,95



58 9121 2411

58 9121 2412

58 9121 2413



1ЛП24.19–4

1ЛП24.19–4-Ш

1ЛП24.19–4-К




1900



0,92



23,91



2,30



58 9121 2414

58 9121 2415

58 9121 2416



1ЛП24.22–4

1ЛП24.22–4-Ш

1ЛП24.22–4-К




2200



1,01



24,85



2,53



58 9121 2417

58 9121 2418

58 9121 2419



1ЛП30.13–4

1ЛП30.13–4-Ш

1ЛП30.13.4-К




1300



0,81



28,09



2,03



58 9121 2420

58 9121 2421

58 9121 2422



1ЛП30.16–4

1ЛП30.16–4-Ш

1ЛП30.16–4-К





2980



1600



0,98



31,21



2,45



58 9121 2423

58 9121 2424

58 9121 2425



1ЛП30.19–4

1ЛП30.19–4-Ш

1ЛП30.19–4-К




1900



1,16



33,01



2,90



58 9121 2426

58 9121 2427

58 9121 2428



1ЛП30.22–4

1ЛП30.22–4-Ш

1ЛП30.22–4-К




2200



1,28



34,65



3,20



58 9121 2429

58 9121 2430

58 9121 2431



1ЛП24.13в–4

1ЛП24.13в–4-Ш

1ЛП24.13в–4-К




1300



0,65



21,51



1,63



58 9121 2432

58 9121 2433

58 9121 2434



1ЛП24.16в–4

1ЛП24.16в–4-Ш

1ЛП24.16в–4-К





2380



1600



0,79



22,58



1,98



58 9121 2435

58 9121 2436

58 9121 2437



1ЛП24.19в–4

1ЛП24.19в–4-Ш

1ЛП24.19в–4-К




1900



0,93



24,97



2,33

1.152.1–8

Выпуск 5


58 9121 2438

58 9121 2439

58 9121 2440



1ЛП24.22в–4

1ЛП24.22в–4-Ш

1ЛП24.22в–4-К




2200



1,02



25,91



2,55



58 9121 2441

58 9121 2442

58 9121 2443



1ЛП30.13в–4

1ЛП30.13в–4-Ш

1ЛП30.13в–4-К




1300



0,82



29,68



2,05



58 9121 2444

58 9121 2445

58 9121 2446



1ЛП30.16в–4

1ЛП30.16в–4-Ш

1ЛП30.16в–4-К





2980



1600



0,99



32,8



2,48



58 9121 2447

58 9121 2448

58 9121 2449



1ЛП30.19в–4

1ЛП30.19в–4-Ш

1ЛП30.19в–4-К




1900



1,17



34,60



2,93



58 9121 2450

58 9121 2451

58 9121 2452



1ЛП3-.22в–4

1ЛП30.22в–4-Ш

1ЛП30.22в–4-К




2200



1,29



36,24



3,23



58 9122 0645

58 9122 0646

58 9122 0647



1ЛП22.13–4Л

1ЛП22.13–4Л-Ш

1ЛП22.13–4Л-К




1300



0,59



15,79



1,27



58 9122 0648

58 9122 0649

58 9122 0650



1ЛП22.16–4Л

1ЛП22.16–4Л-Ш

1ЛП22.16–4Л-К





2200



1600



0,73



16,47



1,55



58 9122 0651

58 9122 0652

58 9122 0653


1ЛП22.19–4Л

1ЛП22.19–4Л-Ш

1ЛП22.19–4Л-К




1900



0,86



17,47



1,83



58 9122 0654

58 9122 0655

58 9122 0656



1ЛП22.22–4Л

1ЛП22.22–4Л-Ш

1ЛП22.22–4Л-К




2200



0,95



18,03



2,02



58 9122 0657

58 9122 0658

58 9122 0659



1ЛП28.13–4Л

1ЛП28.13–4Л-Ш

1ЛП28.13–4Л-К




1300



0,76



22,04



1,64



58 9122 0660

58 9122 0661

58 9122 0662



1ЛП28.16–4Л

1ЛП28.16–4Л-Ш

1ЛП28.16–4Л-К





2800



1600



0,93



23,11



1,99



58 9122 0663

58 9122 0664

58 9122 0665



1ЛП28.19–4Л

1ЛП28.19–4Л-Ш

1ЛП28.19–4Л-К




1900



1,10



24,80



2,35

1.152.1–8

Выпуск 6


58 9122 0666

58 9122 0667

58 9122 0668



1ЛП28.22–4Л

1ЛП28.22–4Л-Ш

1ЛП28.22–4Л-К




2200



1,21



27,04



2,59



58 9122 0669

58 9122 0670

58 9122 0671



1ЛП24.1–4Л

1ЛП24.13–4Л-Ш

1ЛП24.13–4Л-К




1300



0,64



17,57



1,36



58 9122 0672

58 9122 0673

58 9122 0674



1ЛП24.16–4Л

1ЛП24.16–4Л-Ш

1ЛП24.16–4Л-К





2380



1600



0,78



18,64



1,67



58 9122 0675

58 9122 0676

58 9122 0677



1ЛП24.19–4Л

1ЛП24.19–4Л-Ш

1ЛП24.19–4Л-К




1900



0,92



19,71



1,96



58 9122 0678

58 9122 0679

58 9122 0680



1ЛП24.22–4Л

1ЛП24.22–4Л-Ш

1ЛП24.22–4Л-К




2200



1,01



21,97



2,16



58 9122 0681

58 9122 0682

58 9122 0683



1ЛП30.13–4Л

1ЛП30.13–4Л-Ш

1ЛП30.13–4Л-К




1300



0,81



24,87



1,73



58 9122 0684

58 9122 0685

58 9122 0686



1ЛП30.16–4Л

1ЛП30.16–4Л-Ш

1ЛП30.16–4Л-К





2980



1600



0,98



26,67



2,10



58 9122 0687

58 9122 0688

58 9122 0689



1ЛП30.19–4Л

1ЛП30.19–4Л-Ш

1ЛП30.19–4Л-К




1900



1,16



29,79



2,48



58 9122 0690

58 9122 0691

58 9122 0692



1ЛП30.22–4Л

1ЛП30.22–4Л-Ш

1ЛП30.22–4Л-К




2200



1,28



31,43



2,73



58 9122 0693

58 9122 0694

58 9122 0695



1ЛП24.13в–4Л

1ЛП24.13в–4Л-Ш

1ЛП24.13в–4Л-К




1300



0,65



18,63



1,38



58 9122 0696

58 9122 0697

58 9122 0698



1ЛП24.16в–4Л

1ЛП24.16в–4Л-Ш

1ЛП24.16в–4Л-К





2380



1600



0,79



19,70



1,69



58 9122 0699

58 9122 0700

58 9122 0701



1ЛП24.19в–4Л

1ЛП24.19в–4Л-Ш

1Лп24.19в–4Л-К




1900



0,93



20,77



1,98

1.152.1–8

Выпуск 6


58 9122 0702

58 9122 0703

58 9122 0704



1ЛП24.22в–4Л

1ЛП24.22в–4Л-Ш

1ЛП24.22в–4Л-К




2200



1,02



23,03



2,18



58 9122 0705

58 9122 0706

58 9122 0707



1ЛП30.13в–4Л

1ЛП30.13в–4Л-Ш

1ЛП30.13в–4Л-К




1300



0,82



26,46



1,75



58 9122 0708

58 9122 0709

58 9122 0710



1ЛП30.16в–4Л

1ЛП30.16в–4Л-Ш

1ЛП30.16в–4Л-К





2980



1600



0,99



28,26



2,13



58 9122 0711

58 9122 0712

58 9122 0713



1ЛП30.19в–4Л

1ЛП30.19в–4Л-Ш

1ЛП30.19в–4Л-К




1900



1,17



31,38



2,40



58 9122 0714

58 9122 0715

58 9122 0716



1ЛП30.22в–4Л

1ЛП30.22в–4Л-Ш

1ЛП30.22в–4Л-К




2200



1,29



33,02



2,75




Таблица 5





Код ОКП



Марка

площадки

Основные размеры площадки, мм

Расход материалов (справочный)


Масса пло-щадки (спра-

Обозначе-ние серии и выпуска типовой




l


b

Бетон, м3

Сталь, кг

вочная), т

проектной докумен-тации


58 9121 2611

58 9121 2612

58 9121 2613



2ЛП22.13–4-к

2ЛП22.13–4-кШ

2ЛП22.13–4-кК




1300



0,41



16,27



1,03



58 9121 2614

58 9121 2615

58 9121 2616



2ЛП22.16–4-к

2ЛП22.16–4-кШ

2ЛП22.16–4-кК




1600



0,48



18,33



1,20



58 9121 2617

58 9121 2618

58 9121 2619



2ЛП22.19–4-к

2ЛП22.19–4-кШ

2ЛП22.19–4-кК





2200



1900



0,55



20,52



1,38



58 9121 2620

58 9121 2621

58 9121 2622



2ЛП22.13в–4-к

2ЛП22.13в–4-кШ

2ЛП22.13в–4-кК




1300



0,42



16,27



1,05



58 9121 2623

58 9121 2624

58 9121 2625



2ЛП22.16в–4-к

2ЛП22.16в–4-кШ

2ЛП22.16в–4-кК




1600



0,49



18,33



1,23



58 9121 2626

58 9121 2627

58 9121 2628



2ЛП22.19в–4-к

2ЛП22.19в–4-кШ

2ЛП22.19в–4-кК




1900



0,56



20,52



1,40



58 9121 2701

58 9121 2702

58 9121 2703



2ЛП25.13–4-к

2ЛП25.13–4-кШ

2ЛП25.13–4-кК




1300



0,46



18,66



1,15

1.152.1–8

Выпуск 1


58 9121 2704

58 9121 2705

58 9121 2706



2ЛП25.16–4-к

2ЛП25.16–4-кШ

2ЛП25.16–4-кК




1600



0,54



22,13



1,35



58 9121 2707

58 9121 2708

58 9121 2709



2ЛП25.19–4-к

2ЛП25.19–4-кШ

2ЛП25.19–4-кК





2500



1900



0,61



25,46



1,53



58 9121 2710

58 9121 2711

58 9121 2712



2ЛП25.13в–4-к

2ЛП25.13в–4-кШ

2ЛП25.13в–4-кК




1300



0,47



18,66



1,18



58 9121 2713

58 9121 2714

58 9121 2715



2ЛП25.16в–4-к

2ЛП25.16в–4-кШ

2ЛП25.16в–4-кК




1600



0,55



22,13



1,38



58 9121 2716

58 9121 2717

58 9121 2718



2ЛП25.19в–4-к

2ЛП25.19в–4-кШ

2ЛП25.19в–4-кК




1900



0,62



25,46



1,55



58 9121 2719

58 9121 2720

58 9121 2721



2ЛП25.19–4-км

2ЛП25.19–4-кмШ

2ЛП25.19–4-кмК




1900



0,60



26,08



1,50



58 9122 0124

58 9122 0125

58 9122 0126



2ЛП22.13–4Л-к

2ЛП22.13–4Л-кШ

2ЛП22.13–4Л-кК




1300



0,41



15,47



0,90



58 9122 0127

58 9122 0140

58 9122 0141



2ЛП22.16–4Л-к

2ЛП22.16–4Л-кШ

2ЛП22.16–4Л-кК




1600



0,48



17,62



1,04



58 9122 0142

58 9122 0143

58 9122 0144



2ЛП22.19–4Л-к

2ЛП22.19–4Л-кШ

2ЛП22.19–4Л-кК





2200



1900



0,55



19,88



1,19



58 9122 0145

58 9122 0146

58 9122 0147



2ЛП22.13в–4Л-к

2ЛП22.13в–4Л-кШ

2ЛП22.13в–4Л-кК




1300



0,42



16,25



0,92



58 9122 0148

58 9122 0149

58 9122 0150


2ЛП22.16в–4Л-к

2ЛП22.16в–4Л-кШ

2ЛП22.16в–4Л-кК




1600



0,49



17,62



1,06

1.152.1–8

Выпуск 2


58 9122 0151

58 9122 0152

58 9122 0153



2ЛП22.19в–4Л-к

2ЛП22.19в–4Л-кШ

2ЛП22.19в–4Л-кК




1900



0,56



19,88



1,21



58 9122 0154

58 9122 0155

58 9122 0156



2ЛП25.13–4Л-к

2ЛП25.13–4Л-кШ

2ЛП25.13–4Л-кК




1300



0,46



18,66



1,01



58 9122 0157

58 9122 0158

58 9122 0159



2ЛП25.16–4Л-к

2ЛП25.16–4Л-кШ

2ЛП25.16–4Л-кК




1600



0,54



20,13



1,17



58 9122 0160

58 9122 0161

58 9122 0162



2ЛП25.19–4Л-к

2ЛП25.19–4Л-кШ

2ЛП25.19–4Л-кК



2500



1900



0,61



21,86



1,33



58 9122 0163

58 9122 0236

58 9122 0237



2ЛП25.13в–4Л-к

2ЛП25.13в–4Л-кШ

2ЛП25.13в–4Л-кК




1300



0,47



18,66



1,03



58 9122 0238

58 9122 0239

58 9122 0240



2ЛП25.16в–4Л-к

2ЛП25.16в–4Л-кШ

2ЛП25.16в–4Л-кК




1600



0,55



20,13



1,19



58 9122 0241

58 9122 0242

58 9122 0243



2ЛП25.19в–4Л-к

2ЛП25.19в–4Л-кШ

2ЛП25.19в–4Л-кК




1900



0,62



21,86



1,35



58 9122 0244

58 9122 0245

58 9122 0246



2ЛП25.19–4Л-км

2ЛП25.19–4Л-кмШ

2ЛП25.19–4Л-кмК




1900



0,60



22,48



1,30



58 9121 2722

58 9121 2723

58 9121 2724



2ЛП22.13–4

2ЛП22.13–4-Ш

2ЛП22.13–4-К




1300



0,39



17,02



0,98



58 9121 2725

58 9121 2726

58 9121 2727



2ЛП22.16–4

2ЛП22.16–4-Ш

2ЛП22.16–4-К




1600



0,45



20,53



1,13



58 9121 2728

58 9121 2729

58 9121 2730



2ЛП22.19–4

2ЛП22.19–4-Ш

2ЛП22.19–4-К





2200



1900



0,52



23,39



1,30



58 9121 2731

58 9121 2732

58 9121 2733



2ЛП22.13в–4

2ЛП22.13в–4-Ш

2ЛП22.13в–4-К




1300



0,40



17,02



1,00



58 9121 2734

58 9121 2735

58 9121 2736



2ЛП22.16в–4

2ЛП22.16в–4-Ш

2ЛП22.16в–4-К




1600



0,46



20,53



1,15





1.152.1–8


58 9121 2737

58 9121 2738

58 9121 2739



2ЛП22.19в–4

2ЛП22.19в–4-Ш

2ЛП22.19в–4-К




1900



0,53



23,39



1,33

Выпуск 3


58 9121 2740

58 9121 2741

58 9121 2742



2ЛП25.13–4

2ЛП25.13–4-Ш

2ЛП25.13–4-К




1300



0,44



20,72



1,10



58 9121 2869

58 9121 2870

58 9121 2877



2ЛП25.16–4

2ЛП25.16–4-Ш

2ЛП25.16–4-К





2500



1600



0,51



22,95



1,28



58 9121 2878

58 9121 2879

58 9121 2880



2ЛП25.19–4

2ЛП25.19–4-Ш

2ЛП25.19–4-К




1900



0,58



25,30



1,45



58 9121 2881

58 9121 2882

58 9121 2883



2ЛП25.13в–4

2ЛП25.13в–4-Ш

2ЛП25.13в–4-К




1300



0,45



20,72



1,13



58 9121 2884

58 9121 2976

58 9121 2977



2ЛП25.16в–4

2ЛП25.16в–4-Ш

2ЛП25.16в–4-К




1600



0,52



22,95



1,30



58 9121 2978

58 9121 2979

58 9121 2980



2ЛП25.19в–4

2ЛП25.19в–4-Ш

2ЛП25.19в–4-К






1900



0,60



25,30



1,50



58 9121 2981

58 9121 2982

58 9121 2983



2ЛП25.19–4-м

2ЛП25.19–4-мШ

2ЛП25.19–4-мК





0,57



25,92



1,43



58 9122 0247

58 9122 0248

58 9122 0249


2ЛП22.13–4Л

2ЛП22.13–4Л-Ш

2ЛП22.13–4Л-К




1300



0,39



16,20



0,84



58 9122 0250

58 9122 0251

58 9122 0252



2ЛП22.16–4Л

2ЛП22.16–4Л-Ш

2ЛП22.16–4Л-К




1600



0,45



18,35



0,99



58 9122 0253

58 9122 0254

58 9122 0255



2ЛП22.19–4Л

2ЛП22.19–4Л-Ш

2ЛП22.19–4Л-К





2200



1900



0,52



20,54



1,13



58 9122 0256

58 9122 0257

58 9122 0258



2ЛП22.13в–4Л

2ЛП22.13в–4Л-Ш

2ЛП22.13в–4Л-К




1300



0,40



16,20



0,86



58 9122 0259

58 9122 0260

58 9122 0261



2ЛП22.16в–4Л

3ЛП22.16в–4Л-Ш

2ЛП22.16в–4Л-К




1600



0,46



18,35



1,01

1.152.1–8

Выпуск 4


58 9122 0262

58 9122 0263

58 9122 0106



2ЛП22.19в–4Л

2ЛП22.19в–4Л-Ш

2ЛП22.19в–4Л-К




1900



0,53



20,54



1,15



58 9122 0123

58 9122 0625

58 9122 0626



2ЛП25.13–4Л

2ЛП25.13–4Л-Ш

2ЛП25.16–4Л-К




1300



0,44



20,72



0,95



58 9122 0627

58 9122 0628

58 9122 0629



2ЛП25.16–4Л

2ЛП25.16–4Л-Ш

2ЛП25.16–4Л-К








1600



0,51



22,95



1,12



58 9122 0630

58 9122 0631

58 9122 0632



2ЛП25.19–4Л

2ЛП25.19–4Л-Ш

2ЛП25.19–4Л-К





2500



1900



0,58



25,30



1,28



58 9122 0633

58 9122 0634

58 9122 0635



2ЛП25.13в–4Л

2ЛП25.13в–4Л-Ш

2ЛП25.13в–4Л-К




1300



0,45



20,72



0,98



58 9122 0636

58 9122 0637

58 9122 0638



2ЛП25.16в–4Л

2ЛП25.16в–4Л-Ш

2ЛП25.16в–4Л-К




1600



0,52



22,95



1,14



58 9122 0639

58 9122 0640

58 9122 0641



2ЛП25.19в–4Л

2ЛП25.19в–4Л-Ш

2ЛП25.19в–4Л-К




1900



0,60



25,30



1,30



58 9122 0642

58 9122 0643

58 9122 0644



2ЛП25.19–4Л-м

2ЛП25.19–4Л-мШ

2ЛП25.19–4Л-мК




1900



0,57



25,92



1,25





Таблица 6





Код ОКП



Марка

площадки

Основные размеры площадки, мм

Расход материалов (справочный)


Масса пло-щадки (спра-

Обозначе-ние серии и выпуска типовой




l


b

Бетон, м3

Сталь, кг

вочная), т

проектной докумен-тации


58 9121 2469

58 9121 2454



ЛПФ25.10-5

ЛПФ25.10в-5



990


0,36

0,42


14,73

16,15


0,90

1,05



58 9121 2470

58 9121 2455



ЛПФ25.11-5

ЛПФ25.11в-5



2500


1140


0,39

0,45


15,53

16,96


0,98

1,13



58 9121 2471

58 9121 2456



ЛПФ25.13-5

ЛПФ25.13в-5



1290


0,43

0,49


16,91

18,53


1,08

1,23



58 9121 2472

58 9121 2475

58 9121 2457

58 9121 2460



ЛПФ28.11-5

ЛПФ28.11-5-у

ЛПФ28.11в-5

ЛПФ28.11в-5-у






2800



1140


0,44

0,46

0,50

0,53


18,87

17,23

20,27

18,63


1,10

1,15

1,25

1,33


1.252.1–4

Выпуск 1


58 9121 2473

58 9121 2458



ЛПФ28.13-5

ЛПФ28.13в-5



1290


0,48

0,54


20,38

22,00


1,20

1,35



58 9121 2474

58 9121 2476

58 9121 2459

58 9121 2461



ЛПФ31.13-5

ЛПФ31.13-5-у

ЛПФ31.13в-5

ЛПФ31.13в-5-у



3100






1290


0,53

0,55

0,60

0,63


22,98

23,30

24,59

24,91


1,33

1,38

1,50

1,58



58 9121 2453

58 9121 2462



ЛПФ34.13-5-у

ЛПФ34.13в-5-у


3400



0,60

0,69


25,10

26,70


1,50

1,73




Таблица 7





Код ОКП



Марка

площадки

Основные размеры площадки, мм

Расход материалов (справочный)


Масса пло-щадки (спра-

Обозначе-ние серии и выпуска типовой




l


b

Бетон, м3

Сталь, кг

вочная), т

проектной докумен-тации


58 9121 2463



ЛПП14.12в-5



1200


0,20


12,30


0,50



58 9121 2464

58 9121 2465



ЛПП14.13в-5

ЛПП14.15в-5

1440


1325

1475


0,24


14,40

13,60


0,60




1.050.1–2


58 9121 2466



ЛПП15.15в-5


1540


1490


0,30


14,80


0,75

Выпуск 1


58 9121 2467

58 9121 2468



ЛПП16.15в-5

ЛПП16.16в-5


1610


1490

1640


0,31

0,29


16,40

16,90


0,78

0,73




Таблица 8





Код ОКП



Марка

накладной

Основные размеры

накладной проступи, мм

Расход материалов (справочный)


Масса наклад-ной проступи

Обозначе-ние серии и выпуска типовой


проступи


l


b

Бетон, м3

Сталь, кг

(спра-вочная), кг

проектной докумен-тации


58 9121 2477

58 9121 2478



1ЛН12.3

1ЛН12.3-Ш




1200


325


0,014


0,21


35



58 9121 2479

58 9121 2480



1ЛН12.2

1ЛН12.2-Ш



220


0,009


0,18


23



58 9121 2481

58 9121 2482



1ЛН14.3

1ЛН14.3-Ш




1350


325


0,015


0,24


38



58 9121 2483

58 9121 2484



1ЛН14.2

1ЛН14.2-Ш



220


0,010


0,20


25



58 9121 2485

58 9121 2486



1ЛН15.3

1ЛН15.3-Ш




1500


325


0,017


0,27


43



58 9121 2487

58 9121 2488



1ЛН15.2

1ЛН15.2-Ш



220


0,012


0,22


30



58 9121 2489

58 9121 2490



1ЛН17.3

1ЛН17.3-Ш




1650


325


0,019


0,30


48



58 9121 2491

58 9121 2492


1ЛН17.2

1ЛН17.2-Ш



220


0,013


0,25


33




1.251.1–4


58 9121 2493

58 9121 2494



2ЛН13.2

2ЛН13.2-Ш


1310



0,011


0,21


28

Выпуск 1


58 9121 2495

58 9121 2496



2ЛН12.2в

2ЛН12.2в-Ш


1200



0,010


0,19


25



58 9121 2497

58 9121 2498



2ЛН15.2

2ЛН15.2-Ш


1470



0,013


0,24


33



58 9121 2499

58 9121 2500



2ЛН14.2в

2ЛН14.2в-Ш


1350




245


0,012


0,22


30



58 9121 2562

58 9121 2563



2ЛН16.2

2ЛН16.2-Ш


1620



0,014


0,26


35



58 9121 2564

58 9121 3052



2ЛН15.2в

2ЛН15.2в-Ш


1500



0,013


0,25


33



58 9121 3053

58 9121 3054



2ЛН19.2

2ЛН19.2-Ш


1870



0,016


0,31


40



58 9121 3055

58 9121 3056



2ЛН16.2в

2ЛН16.2в-Ш


1650



0,014


0,27


35



58 9121 3057

58 9121 3058



1ЛН12.3

1ЛН12.3-Ш


1210




320


0,017


0,3


44



58 9121 3059

58 9121 3060



1ЛН13.3

1ЛН13.3-Ш


1350



0,019


0,4


49



58 9121 3061

58 9121 3062



2ЛН14.3

2ЛН14.3-Ш




1385


330


0,018




0,4


45



58 9121 3063

58 9121 3064



2ЛН14.5

2ЛН14.5-Ш



470


0,026



65



58 9121 0753

58 9121 0754



2ЛН13.3

2ЛН13.3-Ш




1335


330


0,018




0,4


45



58 9121 0755

58 9121 0756



2ЛН13.5

2ЛН13.5-Ш



470


0,025



63



58 9121 3065

58 9121 3066



2ЛН12.3

2ЛН12.3-Ш




1285


330


0,017




0,4


43



58 9121 3067

58 9121 3068



2ЛН12.5

2ЛН12.5-Ш



470


0,024



60



58 9121 3069

58 9121 3070



2ЛН9.5

2ЛН9.5-Ш




930


460


0,017


0,3


43




1.050.1–2


58 9121 3071

58 9121 3072



2ЛН9.6

2ЛН9.6-Ш



535


0,020


0,3


50

Выпуск 1


58 9121 3073

58 9121 3074



2ЛН14.3в

2ЛН14.3в-Ш




1385


330


0,018


0,4


45



58 9121 3075

58 9121 3076



2ЛН14.5в

2ЛН14.5в-Ш



470


0,026


0,4


65



58 9121 0765

58 9121 0766



2ЛН13.3в

2ЛН13.3в-Ш




1335


330


0,018




0,4


45



58 9121 0767

58 9121 0768



2ЛН13.5в

2ЛН13.5в-Ш



470


0,025



63



58 9121 3077

58 9121 3078



2ЛН12.3в

2ЛН12.3в-Ш




1285


330


0,017


0,3


43



58 9121 3079

58 9121 3080



2ЛН12.5в

2ЛН12.5в-Ш



470


0,024


0,4


60



58 9121 3089

58 9121 3090



2ЛН9.5в

2ЛН9.5в-Ш


930


460


0,017


0,3


43



Примечания к табл. 1 ѕ 8:

1. Марки элементов лестниц в таблицах даны без указания варианта исполнения (п. 1.8).

2. Масса элементов лестниц приведена для элементов из тяжелого бетона средней плотности 2500 кг/м3, из легкого бетона ѕ 1800 кг/м3.


Табл. 1 ѕ 8 (Измененная редакция, Изм. № 1).



Во второй группе указывают:

для маршей и площадок расчетную временную нагрузку, обозначаемую циф­рами 4 при нагрузке 3,5 кПа (360 кгс/м2) и 5 при нагрузке 4,7 кПа (480 кгс/м2), а для маршей и площадок, изготовляемых из легкого бетона, вид бетона, обозначаемый прописной буквой «Л»;

для накладных проступей левое исполнение и вид отделки верхней лицевой поверхности.

В третьей группе указывают:

для маршей и площадок левое исполнение и вид отделки верхней лицевой поверхности;

для площадок наличие опорных консолей (при необходимости), отверстий для пропуска мусоропроводов и усиления узла для опирания маршей, обозначае­мое соответственно строчными буквами «к», «м» и «у»;

для маршей типа ЛМП цифрами обозначают: 1 — марш с верхней удлинен­ной полуплощадкой, 2 — марш с нижней удлиненной полуплощадкой, 3 — марш без нижней полуплощадки.

Виды отделки верхней лицевой поверхности элементов лестниц в марке обозна­чают следующими прописными буквами (за исключением гладкой бетонной по­верхности, которую в марке не указывают):

Ш шлифованная мозаичная поверхность;

К облицованная керамической плиткой.

Левое исполнение элементов лестниц обозначают строчной буквой «л».

Для элементов лестниц, предназначенных для эксплуатации в среде с агрессив­ной степенью воздействия на железобетонные конструкции, в марке дополни­тельно указывают показатель проницаемости бетона (например, Ппониженной проницаемости), а для элементов лестниц, предназначенных для зданий с расчетной сейсмичностью 7 — 9 баллов, строчную букву «с»;

Пример условного обозначения (марки) марша типа ЛМ длиной 2720 мм, шириной 1050, высотой вертикальной проекции 1400 мм, под расчетную нагрузку 3,5 кПа (360 кгс/м2), из легкого бетона, с гладкой бетон­ной поверхностью:


ЛМ27.11.14-4Л


То же, марша типа ЛМФ длиной 4946 мм, шириной 1500 мм, высотой верти­кальной проекции 2100 мм, под расчетную нагрузку 4,7 кПа (480 кгс/м2), из тяже­лого бетона:


ЛМФ49.15.21-5


То же, марша типа ЛМП, длиной 5650 мм, шириной 1150 мм, высотой верти­кальной проекции 1650 мм, под расчетную нагрузку 4,7 кПа (480 кгс/м2), из тяже­лого бетона, с верхней удлиненной полуплощадкой:


ЛМП57.11.17-5-1


То же, площадки типа 1ЛП длиной 2980 мм, шириной 1300 мм, под расчётную нагрузку 3,5 кПа (360 кгс/м2), верхней, со шлифованной мозаичной поверх­ностью:


1ЛПЗО.13в-4-Ш


То же, площадки типа ЛПФ длиной 2500 мм, шириной 990 мм, под расчетную нагрузку 4,7 кПа (480 кгс/м2), с консолями, облицованные керамической плиткой:


ЛПФ25.10-5-кК


То же, накладной проступи типа 1ЛН длиной 1350 мм и шириной 320 мм со шлифованной мозаичной поверхностью:


1ЛН14.32-Ш



Примечание. Допускается принимать обозначения марок элементов лестниц в соответствии с рабочими чертежами конструкций до их пересмотра.


(Измененная редакция, Изм. № 1).



2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ


2.1. Элементы лестниц следует изготовлять в соответствии с требованиями настоящего стандарта и технологической документации, утвержденной в уста­новленном порядке, по типовой проектной документации, указанной в табл. 1—8.

Допускается изготовлять элементы лестниц по проектной документации, ут­вержденной в установленном порядке, отличающиеся типами, основными разме­рами и показателями материалоемкости от указанных в табл. 1—8.

2.2. Элементы лестниц должны удовлетворять требованиям ГОСТ 13015.0:

по показателям фактической прочности бетона (в проектном возрасте и от­пускной);

по морозостойкости и водонепроницаемости бетона;

по плотности легкого бетона;

по истираемости бетона;

к маркам сталей для арматурных и закладных изделий, в том числе для мон­тажных петель;

по отклонению толщины защитного слоя бетона до рабочей арматуры;

по защите от коррозии.

Элементы лестниц должны удовлетворять установленным при проектирова­нии требованиям по прочности, жесткости и трещиностойкости. При этом испы­тания элементов лестниц нагружением не проводят.

2.3. Марши и площадки должны выпускаться с законченной отделкой верхних лицевых поверхностей, указанной в п. 1.9.

Допускается по согласованию с потребителем производить поставку маршей и площадок без уложенных накладных проступей, которые должны поставлять­ся в комплекте с маршами или отдельно с предприятия изготовителя наклад­ных простулей и устанавливаться на марши на строительной площадке.


Примечание. Для лестниц общественных зданий в установленном порядке допускается применять накладные проступи из плит природного камня.


2.4. Элементы лестниц следует изготовлять из тяжелого бетона по ГОСТ 26633 или из легкого бетона плотной структуры по ГОСТ 25820.

2.1—2.4 (Измененная редакция, Изм. № 1).

2.5 (Исключен, Изм. № 1).

2.6. Нормируемая отпускная прочность бетона элементов лестниц должна составлять (в процентах от класса или марки бетона по прочности на сжатие):

70 — при поставке элементов лестниц в теплый период года;

80 — при поставке накладных проступей в холодный период года;

85 — при поставке маршей и площадок в холодный период года.

2.7 (Исключен, Изм. № 1).

2.8. Истираемость мозаичного декоративного конструкционного слоя бетона элементов лестниц на щебне из мрамора не должна превышать 1,8 г/см2.

(Измененная редакция, Изм. № 1).

2.9. Для армирования элементов лестниц следует применять:

стержневую горячекатаную арматурную сталь классов А-I, А-III по ГОСТ 5781 и А-IIIв, изготовляемую из арматурной стали класса А-III, упрочнени­ем вытяжкой, с контролем величины напряжения и предельного удлинения;

стержневую термомеханически упрочненную арматурную сталь классов Ат-IIIС и Ат-IVС по ГОСТ 10884;

проволоку класса Вр-I по ГОСТ 6727 и класса Врп-I по ТУ 14-4-1322—85.

(Измененная редакция, Изм. № 1).

2.10. Значения действительных отклонений геометрических параметров эле­ментов лестниц не должны превышать предельных, указанных в табл. 9.

2.11. В площадках с каналами для скрытой электропроводки диаметр канала должен быть не более 25 мм, а расстояние от поверхности канала до арматуры площадок не менее 10 мм.



Таблица 9

мм


Наименование отклонения геометрического параметра


Наименование

геометрического параметра


Предельное отклонение


Отклонение от линейного размера





















Отклонение от прямолинейности



Марши и площадки


Длина до 4000

св. 4000

Ширина

Толщина

Размеры ребер, полок, выступов, от­верстий и каналов

Положение выступов, выемок и от­верстий

Положение закладных изделий:

в плоскости поверхности для закладных изделий размерами до 100

то же, для закладных изделий размера­ми св. 100

из плоскости поверхности


Накладные проступи


Длина

Ширина

Толщина

Прямолинейность профиля лицевой поверхности:

ступени марша, площадки или наклад­ной проступи длиной до 2500 на участке 1000

марша или площадки длиной св. 2500 до 4000 на всей длине

то же, длиной св. 4000 на всей длине





±5

±6

±5

±3


±5


5



5


10

3




±5

±3

±2





2


3

4



2.12. Требования к качеству поверхностей и внешнему виду элементов лест­ниц по ГОСТ 13015.0. При этом качество поверхностей конструкций (кроме поверхностей, отделываемых в процессе изготовления) должно удовлетворять требованиям, установленным для категорий:

А2 лицевой, верхней;

А3 лицевой, нижней и боковых;

А7 нелицевой, невидимой в условиях эксплуатации.

По согласованию между изготовителем и потребителем могут быть установ­лены вместо указанных следующие категории поверхностей:

А1 лицевой верхней, полной заводской готовности;

А5 лицевой верхней, подготовленной под облицовку керамическими плитками;

А6 лицевых, нижней и боковых, к которым не предъявляют требования по качеству отделки.

2.12.1. В бетоне элементов лестниц, поставляемых потребителю, трещины не допускаются, за исключением усадочных и других поверхностных технологиче­ских трещин на нижней и торцовых поверхностях элементов, ширина которых не должна превышать 0,2 мм.

2.12.2. Поверхность мозаичного декоративного конструкционного слоя пло­щадок и накладных проступей должна иметь равномерное (или предусмотренное проектной документацией) распределение мраморного щебня. В первом случае участки без мраморного щебня площадью более 3 см2 не допускаются.

2.12, 2.12.1, 2.12.2 (Измененная редакция, Изм. № 1).

2.12.3. На поверхностях площадок, облицованных керамической плиткой, пе­репад между керамическими плитками по высоте и отклонению по толщине рас­творных швов не должен превышать 1 мм.

2.12.4 (Исключен, Изм. № 1).

2.13. Изделия и материалы, применяемые для отделки элементов лестниц, должны удовлетворять требованиям государственных стандартов или техниче­ских условий на эти изделия и материалы.


3. ПРАВИЛА ПРИЕМКИ


3.1. Приемку элементов лестниц следует проводить партиями в соответствии с требованиями ГОСТ 13015.1 и настоящего стандарта.

3.2. Приемку элементов лестниц по показателям морозостойкости и истираемости бетона, а также по водонепроницаемости бетона элементов лестниц, предназначенных для эксплуатации в среде с агрессивной степенью воздействия, следует производить по результатам периодических испытаний.

(Измененная редакция, Изм. № 1).

3.2.1 (Исключен, Изм. № 1).

3.3. Приемку элементов лестниц по показателям прочности (классу или марке по прочности на сжатие, отпускной прочности) бетона, средней плотности легко­го бетона, соответствия арматурных и закладных изделий типовой проектной документации, прочности сварных соединений, точности геометрических пара­метров и толщины защитного слоя бетона до арматуры, ширины раскрытия трещин, категорий бетонной поверхности элементов лестниц следует проводить по результатам приемо-сдаточных испытаний и контроля.

3.3.1, 3.3.2 (Исключены, Изм. № 1).


4. МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ


4.1 (Исключен, Изм. № 1).

4.2. Прочность бетона на сжатие следует определять по ГОСТ 10180 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях, установленных ГОСТ 18105.

При испытании элементов лестниц неразрушающими методами фактическую отпускную прочность бетона на сжатие следует определять ультразвуковым ме­тодом по ГОСТ 17624 или приборами механического действия по ГОСТ 22690, а также другими методами, предусмотренными стандартами на методы испытания бетона.

4.3. Морозостойкость бетона следует определять по ГОСТ 10060 на серии об­разцов, изготовленных из бетонной смеси рабочего состава.

4.2, 4.3 (Измененная редакция, Изм. № 1).

4.4. Водонепроницаемость бетона элементов лестниц, предназначенных для эксплуатации в среде с агрессивной степенью воздействия, следует определять по ГОСТ 12730.0 и ГОСТ 12730.5 на серии образцов, изготовленных из бетонной смеси рабочего состава.

4.5 (Исключен, Изм. № 1).

4.6. Среднюю плотность легкого бетона следует определять по ГОСТ 12730.0 и ГОСТ 12730.1 на серии образцов, изготовленных из бетонной смеси рабочего состава.

(Измененная редакция, Изм. № 1).

4.7 (Исключен, Изм. № 1).

4.8. Истираемость бетона элементов лестниц следует определять по ГОСТ 13087.

4.9. Методы контроля и испытаний сварных арматурных и закладных изде­лий по ГОСТ 10922 и ГОСТ 23858.

4.10. Размеры и отклонения от прямолинейности поверхностей, ширину раскрытия технологически трещин, размеры раковин, наплывов и околов бетона элементов лестниц следует проверять методами, установленными ГОСТ 26433.0 и ГОСТ 26433.1.

(Измененная редакция, Изм. № 1).

4.11. Положение арматурных и закладных изделий, а также толщину защитно­го слоя бетона следует определять по ГОСТ 17625 и ГОСТ 22904. При отсутствии необходимых приборов допускается вырубка борозд и обнажение арматуры кон­струкции с последующей заделкой борозд.


5. МАРКИРОВКА, ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ


5.1. Маркировка элементов лестниц по ГОСТ 13015.2. Маркировочные над­писи и знаки следует наносить на боковых гранях маршей и площадок, обращен­ных к стене лестничной клетки, и на нелицевых поверхностях накладных проступей.

(Измененная редакция, Изм. № 1).

5.2 (Исключен, Изм. № 1).

5.3. Т1ранспортировать и хранить элементы лестниц следует в соответствии с требованиями ГОСТ 13015.4 и настоящего стандарта.

5.3.1. Марши и площадки (кроме маршей типа ЛМП) следует транспортиро­вать и хранить в штабелях в горизонтальном положении, при этом марши следу­ет располагать ступенями вверх. Высота штабеля при хранении маршей и площадок не должна превышать 2,5 м.

Марши с полуплощадками (типа ЛМП) следует транспортировать и хранить в положении «на ребро». Допускается хранить марши других типов в положении «на ребро» при надежном их закреплении в этом положении.

Подкладки и прокладки между рядами маршей и площадок должны быть тол­щиной не менее 30 мм и установлены в местах расположения строповочных от­верстий или монтажных петель.

5.3.2. Накладные проступи следует транспортировать и хранить в контейнерах или пакетах.

Допускается хранить накладные проступи без применения контейнеров. В этом случае они должны быть уложены в штабель попарно лицевыми поверхностями вплотную одна к другой. Подкладки под нижний ряд накладных проступей и прокладки между рядами должны быть толщиной не менее 25 мм и расположены на расстоянии 200 мм от торцов накладных проступей.



ИНФОРМАЦИОННЫЕ ДАННЫЕ


1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР


ИСПОЛНИТЕЛИ


Н. Б. Росинский, канд. техн. наук (руководитель темы); А. А. Тучнин, канд. техн. наук; В. Г. Панасьян; М. Ф. Евсеева; Э. Л. Шахова; В. Л. Моро-зенский, канд. техн. наук; Б. В. Карабанов, канд. техн. наук; В. М. Трахтенгерц; В. И. Деньщиков


2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государствен­ного комитета СССР по делам строительства от 14 марта 1985 г. № 28


3. ВЗАМЕН ГОСТ 9818.0—81


4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


Обозначение НТД, на который дана ссылка

Номер пункта, подпункта

Обозначение НТД,

на который дана ссылка

Номер пункта, подпункта


ГОСТ 5781—82

ГОСТ 6727—80

ГОСТ 10060ѕ87

ГОСТ 10180—78

ГОСТ 10884—81

ГОСТ 10922—75

ГОСТ 12730.0—78

ГОСТ 12730.1—78

ГОСТ 12730.5—84

ГОСТ 13015.0—83

ГОСТ 13015.1—81

ГОСТ 13015.2—81

ГОСТ 13015.4—84


2.9

2.9

4.3

4.2

2.9

4.9

4.4, 4.6

4.6

4.4

2.2, 2.12

3.1

5.1

5.3


ГОСТ 13087—81

ГОСТ 17624—87

ГОСТ 17625ѕ83

ГОСТ 18105—86

ГОСТ 22690—88

ГОСТ 22904—78

ГОСТ 23009—78

ГОСТ 23858—79

ГОСТ 25820—83

ГОСТ 26433.0—85

ГОСТ 26433.1—89

ГОСТ 26633—85

ТУ 14-4-1322—85


4.8

4.2

4.11

4.2

4.2

4.11

1.10

4.9

2.4

4.10

4.10

2.4

2.9


5. ПЕРЕИЗДАНИЕ (июль 1989 г.) с Изменениями № 1, утвержденными в декабре 1987 г. (ИУС № 4—88).






Хотите оперативно узнавать о новых публикациях нормативных документов на портале? Подпишитесь на рассылку новостей!

Все ГОСТы >>    ГОСТы «Лестницы, лифты, эскалаторы >>



Смотрите также: Каталог «Лестницы, лифты, эскалаторы» >>
Компании «Лестницы, лифты, эскалаторы» >>
Статьи (52) >>
ГОСТы (33) >>
Задать вопрос в форуме >>
Подписка на рассылки >>
Copyright © 1999-2024 ВашДом.Ру - проект группы «Текарт»
По вопросам связанным с работой портала вы можете связаться с нашей службой поддержки или оставить заявку на рекламу.
Политика в отношении обработки персональных данных
наверх
