ГОСТ 9399-81

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ФЛАНЦЫ СТАЛЬНЫЕ РЕЗЬБОВЫЕ
НА Ру 20-100 МПа (200-1000 кгс/см2)

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством химического и нефтяного машиностроения СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 27.02.81 № 1137

3. ВЗАМЕН ГОСТ 9399-75

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 356-80

2.9

ГОСТ 1050-88

2.2

ГОСТ 1497-84

4.4

ГОСТ 4543-71

2.2

ГОСТ 7564-97

4.7

ГОСТ 8479-70

4.7

ГОСТ 9012-59

4.3

ГОСТ 9454-78

4.5

ГОСТ 12816-80

5.6

ГОСТ 16093-81

2.7

ГОСТ 20072-74

2.2

ГОСТ 24643-81

2.8

ГОСТ 24705-81

2.7

ГОСТ 28338-89

2.10

5. Ограничение срока действия снято Постановлением Госстандарта от 26.02.91 № 176

6. ИЗДАНИЕ (январь 2004 г.) с Изменениями № 1, 2, утвержденными в июле 1986 г., феврале 1991 г. (ИУС 10-86, 5-91)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ФЛАНЦЫ СТАЛЬНЫЕ РЕЗЬБОВЫЕ
НА Ру 20-100 МПа (200-1000 кгс/см2)

Технические условия

Threaded steel flanges for Pn 20-100 MPa (200-1000 kgf/cm2).
Specifications

ГОСТ
9399-81

Дата введения 01.01.82

Настоящий стандарт распространяется на стальные резьбовые фланцы, применяемые в химической и нефтехимической промышленностях для арматуры, соединительных частей и трубопроводов с линзовым уплотнением на Ру 20-100 МПа (200-1000 кгс/см2) и Dy 6-200 мм с температурой от минус 50 до плюс 510 °С.

Требования, установленные в разд. 1-4, являются обязательными.

(Измененная редакция, Изм. № 2).

1. КОНСТРУКЦИЯ И РАЗМЕРЫ

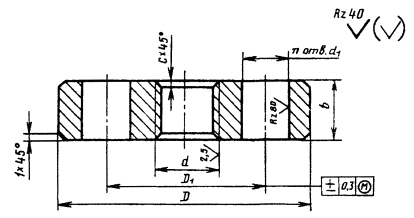

Конструкция и размеры фланцев должны соответствовать указанным на чертеже и в табл. 1.

Таблица 1

Размеры в мм

d

D h14

D1

b h14

c

d1 Н16

n

Масса, кг, не более

М14 × 1,5

70

42

15

1,6

16

3

0,40

М16 × 1,5

0,38

М24 × 2

95

60

20

2,0

18

0,95

М33 × 2

105

68

1,10

М42 × 2

115

80

25

4

1,60

М48 × 2

135

95

30

22

2,60

М56 × 3

165

115

35

2,5

24

6

4,50

М64 × 3

4,25

М80 × 3

200

145

40

29

7,10

М100 × 3

225

170

50

33

10,50

М110 × 3

245

185

55

14,00

М125 × 4

260

195

3,0

36

15,00

М135 × 4

290

220

65

39

22,80

М155 × 4

300

235

70

8

23,20

М175 × 6

330

255

80

4,0

42

31,65

М190 × 6

400

305

85

48

55,30

М215 × 6

315

95

55,85

М240 × 6

460

360

105

55

84,55

М265 × 6

480

380

130

59

106,10

М295 × 6

570

460

10

164,20

Примечания:

1. Размер М16 × 1,5 допускается только для присоединительных видов арматуры, линзовых отводов и диафрагм.

2. Номинальные диаметры резьбы шпилек под размер d1 указаны в приложении 1.

Пример условного обозначения фланца с резьбой М33 × 2 из стали марки 38ХА:

Фланец М33 × 2-38 ХА ГОСТ 9399-81

(Измененная редакция, Изм. № 2).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Фланцы должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Марки сталей для изготовления фланцев и параметры их применения должны соответствовать указанным в табл. 2.

Таблица 2

Марка стали

Обозначение стандарта

Предельные параметры применения

Температура, °С

Условное давление py, МПа (кгс/см2)

35, 40, 45

ГОСТ 1050

От минус 40 до плюс 200

32 (320)

30Х

ГОСТ 4543

От минус 50 до плюс 200

63 (630)

40Х, 38ХА, 35ХМ, 30ХМА

От минус 50 до плюс 400

80 (800)

25Х1МФ, 25Х2М1Ф, 20Х3МВФ

ГОСТ 20072

От минус 50 до плюс 510

100 (1000)

Примечание. Стали марок 35, 40, 45 допускается применять на Ру до 63 МПа (630 кгс/см2) для фланцев толщиной до 35 мм.

2.3. Фланцы должны изготовляться из сортового проката, штампованных заготовок или поковок.

2.4. Заготовки для фланцев должны быть подвергнуты термической обработке (закалке и отпуску). Режимы термической обработки приведены в приложении 2.

2.5. Механические свойства сталей в термически обработанном состоянии при температуре 20 °С должны соответствовать указанным в табл. 3.

Таблица 3

Марка стали

Условный предел текучести σ0,2, МПа (кгс/мм2)

Временное сопротивление σв, МПа (кгс/мм2)

Относительное удлинение σs, %

Ударная вязкость ан, Дж/см2 (кгс м/см2)

Твердость, НВ

не менее

35, 40, 45

275 (28)

530 (54)

16

59 (6)

156-197

30Х

392 (40)

618 (63)

15

187-229

38ХА, 40Х

588 (60)

735 (75)

235-277

30ХМА, 35ХМ

25X1МФ

667 (68)

785 (80)

13

248-293

25Х2М1Ф

12

49 (5)

20Х3МВФ

14

59 (6)

Примечание. Допускается применять стали марок, разрешенные Госгортехнадзором, если их механические свойства не ниже указанных в табл. 3.

(Измененная редакция, Изм. № 1).

2.6. Сдаточными характеристиками являются: временное сопротивление, условный предел текучести, относительное удлинение и ударная вязкость.

2.7. Резьба метрическая - по ГОСТ 24705 с полем допуска 6Н по ГОСТ 16093.

2.8. Отклонения от перпендикулярности торцевых поверхностей к оси резьбы - по XII степени точности ГОСТ 24643.

2.9. Условные давления - по ГОСТ 356.

2.10. Условные проходы - по ГОСТ 28338.

2.11. Поверхности фланцев не должны иметь трещин, раковин, плен, заусенцев и других дефектов, снижающих их прочность.

2.12. Поверхность резьбы должна быть чистой и не должна иметь заусенцев и вмятин, препятствующих ввинчиванию проходного калибра.

3. ПРАВИЛА ПРИЕМКИ

3.1. Каждый фланец должен подвергаться внешнему осмотру на соответствие требованиям пп. 2.10 и 2.11.

3.2. Фланцы должны подвергаться проверке размеров на соответствие пп. 2.1, 2.7 и 2.9.

3.3. Фланцы должна предъявляться к приемке партиями. Партия должна состоять из фланцев одного размера, изготовленных из одной партии заготовок, прошедших совместную термическую обработку.

3.4. Проверку фланцев на соответствие требованиям п. 2.5 следует проводить на основании результатов испытаний каждой партии заготовок.

3.5. Партии заготовок следует составлять из металла одной плавки и одной садки при термической обработке.

3.6. Испытания заготовок на твердость должны проводиться в объеме 100 % от партии.

3.7. Один процент заготовок от партии, но не менее двух фланцев с нижними и верхними значениями твердости в данной партии должны подвергаться испытаниям на соответствие требованиям п. 2.5. Допускается производить отбор заготовок с промежуточными значениями твердости. В этом случае твердость является сдаточной характеристикой.

(Измененная редакция, Изм. № 2).

3.8. При числе заготовок в партии менее 20 допускается определение механических свойств проводить на одной заготовке, при этом твердость также является сдаточной характеристикой.

3.9. Число образцов от каждой заготовки должно быть три: один на растяжение и два на ударную вязкость.

3.10. При получении неудовлетворительных результатов хотя бы по одному из показателей, следует проводить повторные испытания удвоенного числа образцов из тех же заготовок или других этой же партии с той же твердостью только по виду испытаний, давших неудовлетворительный результат.

3.11. Партию считают годной, если повторные испытания дали положительные результаты.

При получении неудовлетворительных результатов повторных испытаний партию заготовок допускается предъявлять к приемке вновь после испытания заготовок с последующим уровнем твердости.

3.12. Заготовки с твердостью, не обеспечивающей получение механических свойств, указанных в табл. 3, допускается предъявлять к сдаче после повторной термической обработки с проведением соответствующих испытаний.

Число повторных термических обработок не должно быть более двух. Дополнительный отпуск не считают повторной термической обработкой.

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. Внешний осмотр следует проводить визуально.

4.2. Размеры фланцев следует проверять универсальными измерительными инструментами.

(Измененная редакция, Изм. № 2).

4.3. Испытание на твердость по Бринеллю - по ГОСТ 9012.

4.4. Испытание на растяжение - по ГОСТ 1497.

4.5. Испытание на ударную вязкость - по ГОСТ 9454 для образца типа 1.

4.6. Механические испытания проводят на тангенциальных или продольных образцах. Допускается образцы для механических испытаний вырезать из специальной пробы того же сечения, как и заготовки фланцев, прошедших совместную термическую обработку.

(Измененная редакция, Изм. № 2).

4.7. Отбор проб для механических испытаний заготовок из сортового проката - по ГОСТ 7564, поковок - по ГОСТ 8479.

5. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. Маркировка фланцев в зависимости от марки стали и место маркировки должны соответствовать указанным в табл. 4.

Таблица 4

Марка стали

Маркировка

35, 40, 45, 30Х



40Х, 38ХА, 30ХМА, 35ХМ



25X1МФ, 25Х2М1Ф, 20Х3МВФ



(Измененная редакция, Изм. № 2).

5.2. На наружной цилиндрической поверхности каждого фланца должны быть нанесены:

- товарный знак предприятия-изготовителя;

- обозначение резьбы;

- номер партии;

- марка стали.

Маркирование производят ударным способом. Высота знаков маркировки - 4 мм.

5.3. Знаки маркировки должны быть отчетливо видны невооруженным глазом.

5.4. Партия фланцев должна сопровождаться паспортом, удостоверяющим соответствие фланцев требованиям настоящего стандарта.

Паспорт должен содержать:

- наименование предприятия-изготовителя;

- обозначение резьбы фланца;

- число фланцев;

- номер партии;

- марку стали;

- обозначение настоящего стандарта;

- результаты проведенных испытаний (с указанием даты);

- штамп OTК.

5.5. (Исключен, Изм. № 1).

5.6. Требования к упаковке и транспортированию - по ГОСТ 12816.

5.7. Фланцы должны храниться в закрытом помещении.

ПРИЛОЖЕНИЕ 1
Справочное
ДИАМЕТРЫ ОТВЕРСТИЙ ПОД ШПИЛЬКИ

Номинальный диаметр резьбы шпильки

Диаметр отверстия d1 под шпильки, мм

Номинальный диаметр резьбы шпильки

Диаметр отверстия d1 под шпильки, мм

М14

16

М33

36

М16

18

М36

39

М20

22

М39

42

М22

24

М45

48

М27

29

М52

55

М30

33

М56

59

ПРИЛОЖЕНИЕ 2
Рекомендуемое
РЕЖИМЫ ТЕРМИЧЕСКОЙ ОБРАБОТКИ ЗАГОТОВОК

Марка стали

Температура нагрева, °С

Охлаждающая среда

Температура нагрева, °С

Охлаждающая среда

при закалке

при отпуске

35

860-880

Вода или масло

560-640

Воздух

40

850-870

45

840-860

30Х

850-870

580-620

Вода

38ХА

600-630

40Х

30ХМА

850-880

520-570

Воздух

35ХМ

840-870

530-580

25Х1МФ

930-950

Масло

620-660

20ХЗМВФ

1030-1060

660-680

25Х2М1Ф

Двойная нормализация: 1030-1050 и 950-970

Воздух

680-700

Примечание. Температуру нагрева уточняет предприятие-изготовитель.
