ГОСТ 8954-75 Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов.
Муфты прямые короткие. Основные размеры.

ГОСТ 8954-75
Группа В61

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЕДИНИТЕЛЬНЫЕ ЧАСТИ ИЗ КОВКОГО ЧУГУНА
С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ ДЛЯ ТРУБОПРОВОДОВ.
МУФТЫ ПРЯМЫЕ КОРОТКИЕ

Основные размеры

Ductile iron fittings with parallel thread for pipelines.
Straight short sockets. Basic dimensions

Дата введения 1977-01-01

ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 14.11.75 N 2901
Ограничение срока действия снято по протоколу N 2-92 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 2-93)

ВЗАМЕН ГОСТ 8954-59

ИЗДАНИЕ с Изменением N 1, утвержденным в сентябре 1980 г. (ИУС 11-80)

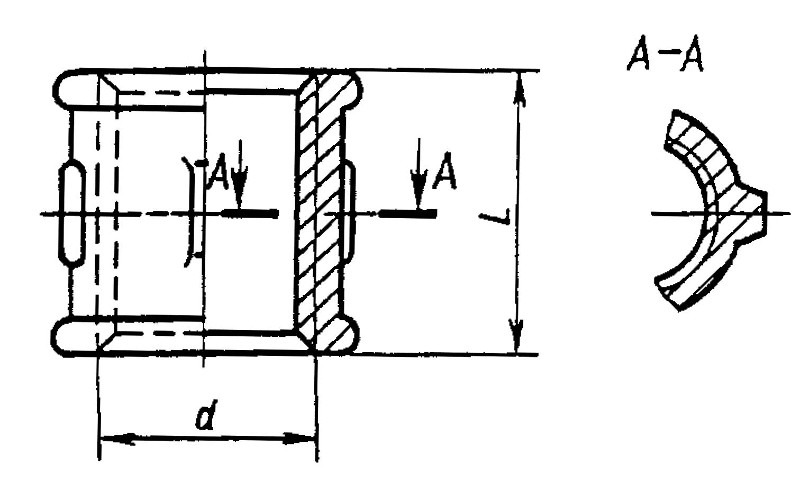

1. Основные размеры муфт должны соответствовать указанным на чертеже и в таблице.

ГОСТ 8954-75 Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Муфты прямые короткие. Основные размеры (с Изменением N 1)


Примечание. Чертеж не определяет конструкцию муфты.

Размеры в мм

Условный проход
Dy

Резьба d

L

Число ребер

Масса без покрытия, кг,
не более*

Вариант по ГОСТ 8944-75

1

2

8

G ГОСТ 8954-75 Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Муфты прямые короткие. Основные размеры (с Изменением N 1) - В

22

2

0,031

0,032

10

G ГОСТ 8954-75 Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Муфты прямые короткие. Основные размеры (с Изменением N 1) - В

24

2

0,040

0,042

15

G ГОСТ 8954-75 Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Муфты прямые короткие. Основные размеры (с Изменением N 1) - В

28

2

0,065

0,068

20

G ГОСТ 8954-75 Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Муфты прямые короткие. Основные размеры (с Изменением N 1) - В

31

2

0,096

0,096

25

G 1 - В

35

4

0,155

0,153

32

G 1 ГОСТ 8954-75 Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Муфты прямые короткие. Основные размеры (с Изменением N 1) - В

39

4

0,226

0,216

40

G 1 ГОСТ 8954-75 Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Муфты прямые короткие. Основные размеры (с Изменением N 1) - В

43

4

0,309

0,267

50

G 2 - В

47

6

0,480

0,430

(65)

G 2 ГОСТ 8954-75 Соединительные части из ковкого чугуна с цилиндрической резьбой для трубопроводов. Муфты прямые короткие. Основные размеры (с Изменением N 1) - В

53

6

0,652

0,580

(80)

G 3 - В

59

6

0,874

0,848

(100)

G 4 - В

84

6

1,930

1,750

_______________
* Для справок.

Примечания:

1. Масса оцинкованных соединительных частей не должна превышать массу неоцинкованных более чем на 5%.

2. Муфты с Dy, указанными в таблице в скобках, применять не рекомендуется.


Примеры условных обозначений

Прямой короткой муфты с Dy 40 мм:

Муфта короткая 40 ГОСТ 8954-75


То же, с цинковым покрытием:

Муфта короткая Ц-40 ГОСТ 8954-75


(Измененная редакция, Изм. N 1).

2. Конструктивные размеры и технические требования - по ГОСТ 8944-75.



Текст документа сверен по:
официальное издание
Трубы металлические и соединительные части
к ним. Часть 4. Трубы из черных металлов и сплавов
литые и соединительные части к ним. Основные размеры.
Методы технологических испытаний труб: Сб. ГОСТов.
М.: ИПК Издательство стандартов, 2002
